Схема гигрометра

Измеритель влажности воздуха своими руками: инструктаж по сборке гигрометра

Для контроля микроклимата помещения обязательно понадобятся специальные приборы. Это касается и устройства, с помощью которого можно наблюдать за количеством водяных паров, которые могут присутствовать в воздухе.

Согласитесь, ведь не только чрезмерная сухость, но и избыточная влажность негативно сказывается на состоянии здоровья живущих или работающих здесь людей. Так почему бы не попробовать сделать измеритель влажности воздуха своими руками, который поможет для разных ситуаций?

Далее мы расскажем о принципе работы гигрометра, а также приведем инструкцию по самостоятельной сборке нескольких простейших устройств.

Главная » Измерение и контроль » Приставка к компьютеру — термометр и гигрометр на микроконтроллере Atmega8. Схема

На протяжении тысячелетий люди пытались предсказать погоду. В настоящее время становятся все более популярными метеорологические станции, позволяющие спрогнозировать погоду на следующий день.

Неотъемлемой функцией даже самой простой метеостанции является измерение температуры и влажности. Эти параметры также очень важны и в других ситуациях, например, при хранении продуктов питания.

Схема, приведенная в данной статье, представляет собой USB приставку к компьютеру, позволяющая измерять температуру и влажность воздуха.

Измерение температуры происходит в диапазоне от -40 до 80°C с разрешением 0,1°C и точностью 0,2°C. Влажность измеряется в диапазоне от 0 до 100% с разрешением 0,1% и точностью 2%.

Устройство собрано на миниатюрной печатной плате с преобладанием элементов поверхностного монтажа (SMD), благодаря чему оно может быть использовано как адаптер для ноутбука или настольного компьютера.

Ниже представлена принципиальная схема термометра/гигрометра. Основа устройства — микроконтроллер ATmega8, работающий от внешнего кварцевого резонатора с частотой 7,3728 МГц. Такая тактовая частота позволяет полностью избежать ошибок передачи данных по UART.

Отображение измеренных данных выводиться через USB на компьютер. Для упрощения связи используется виртуальный RS232 порт. Поскольку питание адаптера осуществляется от USB, в схему введена фильтрация с помощью индуктивности L1 и конденсатора C5.

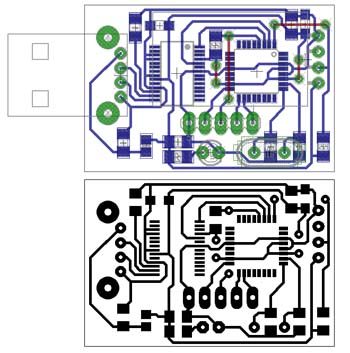

Ниже показана печатная плата. На плату устанавливается микроконтроллер ATmega8-16AU в корпусе TQFP32 и микросхема FT232RL в корпусе SSOP28, монтаж которой требует некоторого навыка.

Все линии, необходимые для программирования микроконтроллера, выведены на разъем XS1, благодаря чему отпадает необходимость программировать микроконтроллер перед пайкой.

Тестер транзисторов / ESR-метр / генератор

Фьюзы микроконтроллера: High Byte: 0xD9, Low Byte: 0xFD.

После подключения устройства к компьютеру оно будет определено как адаптер USB / RS232. Чтобы изменить имя устройства по умолчанию, измените его и сохраните в EEPROM чипа FT232. Для этого можно воспользоваться утилитой «FT prog».

После установки и запуска утилиты «FT prog» выберите «Devices» — «Scan and Parse». Будет отображено содержимое памяти FT232, модель используемой системы и некоторые другие детали.

В «Device Tree» разверните вкладку «USB String cluster service» и в поле «Product Description» введите новое имя устройства, например, «Термометр с гигрометром USB».

После установки соответствующего имени, необходимо запрограммировать EEPROM. Для этого выберите «Devices» — «Program». В появившемся окне нажмите кнопку «Program». Теперь каждый раз при подключении адаптера он будет распознан как «Термометр с гигрометром USB»

При первом включении программы нужно зайти в настройки, щелкнув правой кнопкой мыши на окно программы и определить порт, к которому подключена приставка и настроить отображения информации в системном трее. Тут так же есть возможность отключить отображение информации или выбрать периодичность ее показа.

После настройки следует нажать кнопку «Сохранить параметры», а затем щелкнуть значок USB-порта. При последующих запусках программа сама откроет порт по умолчанию и будет работать с предыдущими настройками.

Привет любителям электроники! Сегодня я решил познакомиться с датчиком влажности DHT11, который также умеет измерять температуру. У него есть старший брат датчик DHT22 с более высокими показателями точности, большим размахом измерительной шкалы, и, конечно же, подороже своего младшего брата. Т.к. проблематикой влажности я ранее не занимался, и мне не требовалась высокая точность, то по экономическим соображениям я и приобрёл датчик DHT11.

На фото роль датчика взял на себя микроконтроллер

. Я написал тестовую программку, которая шлёт одни и те же данные. На тот момент, датчик путешествовал из Китая ко мне и, дабы успокоить свой азарт, я пошёл на такую хитрость.

После танцев с бубном и впитывания даташита, знакомство вполне состоялось. И в итоге я собрал портативное устройство, работающее от 3 пальчиковых батарей.

Т.к. датчик я тогда ещё в руках не держал, то из даташита выяснил, что у него 4 ноги, а используются всего три из них. Почему Китайцы так сделали, одному Джеки Чану известно. Ну, да ладно.

Основные характеристики датчика DHT11 — диапазон измеряемой влажности: 20-95% RH (значение влажности в 8 бит) — диапазон измеряемой температуры: 0-50°С (значение температуры также 8 бит) — точность температурного сенсора: ±2°С  — точность сенсора влажности: ±5% RH — шаг измеряемых значений: 1 — однопроводной протокол передачи данных — частота измерений: 1 секунда — напряжение питания: 3.5-5.5 V — потребляемый ток в режиме измерения: 2 мА — потребляемый ток в режиме ожидания: 150 мкА

Для опытов точность и цена датчика в самый раз, и я начал проектировать схему.

— устройство должно быть портативным;  — иметь малые габариты;  — уметь работать долгое время, т.е. потреблять малый ток;

Значит, от семисегментных индикаторов лучше отказаться и применить индикатор на жидких кристаллах — ЖКИ.Т. к. датчик по сути своей цифровой, то потребуется микроконтроллер, с достаточным количеством выводов и обладающий способностью впадать в глубокий сон.

Тут задействован микроконтроллер (далее МК) ATMega8 в TQFP корпусе, работающий на частоте в 2 МГц от внутренней RC-генератора. МК принимает данные с датчика DHT11, замеряет и показывает уровень заряда батарей в виде значка батарейки, и отправляет все полученные данные на символьный ЖКИ, у которого две строки по 8 символов. Ещё МК слушает три кнопки, которые позволяют задать режим отображения данных на индикаторе, температура + влажность, только температура, только влажность. Так же реализован режим калибровки.

Можно упомянуть про энергосбережение устройства. Как видно по схеме, МК управляет питанием датчика влажности и питанием ЖКИ.Т. к. устройство большую часть времени находится в состоянии покоя (не будет же человек смотреть на его показатели часами), то его смело можно перевести в режим глубоко сна, в котором он потребляет менее 4 мкА! Экономия энергии неплохая.

А когда необходимо увидеть показания, достаточно нажать на кнопку «PWR» и МК проснётся, подав питание на ЖКИ и датчик влажности.Считывание данных из датчика происходит раз в секунду, во время этого процесса кратковременно вспыхивает светодиод «DHT».

Итак, появляется питание, МК считывает калибровочные значения из своей EEPROM и начинает ждать, пока датчик влажности отправит ему свои данные. Через секунду данные получены и МК рисует температуру и влажность на ЖКИ.

У нас есть три кнопки: — кнопка «PWR» — кнопка «С» — кнопка «RH»

Кнопка «PWR» исполняет роль включателя/выключателя устройства. Если зажать кнопку «PWR», то появляется значок часов, который означает, что время отображения данных будет составлять 10 секунд и затем МК уснёт. Если значка нет, то сон отменяется, показ значений будет происходить постоянно, пока батареи не сядут.

Если нажать на кнопку «C», то режим отображения переключится на показ только температуры. Второе нажатие возвращает режим отображения на общий вид. Аналогично и с кнопкой «RH»: показ только влажности или общий режим.

Если зажать обе кнопки «RH» и «C» вместе на пару секунд и отпустить, то запустится режим калибровки. Калибровка возможна в небольших пределах +/- 9 единиц, тут кнопки «C» и «RH» играют роль кнопок «-» и «+». Переключение по меню происходит кнопкой «PWR».

Собственно это всё, что заложено в МК в плане «2D-графики». Признаюсь, много времени ушло на прорисовку собственного символа батарейки, и особенно на жирный шрифт, т.к. памяти ОЗУ у ЖКИ всего на 8 символов, приходится постоянно её переписывать нужными рисунками.

Во время сборки устройства, я так был поглощён энтузиазмом, что не заметил, как мой рабочий стол превратился в СВАЛКУ! Не подумайте, что я постоянно сижу в таком бардаке, но когда начинаю творить, то да, одного стола мне мало!

Корпус взял от Ethernet-сплиттера, печатную плату вытравил с двух сторон, на лицевой части находится основная часть электроники, а на задней датчик и коробочка для вставки батареек.

Собственно вот что вышло в итоге.

При правильном программировании МК и фьюзов устройство начинает работать, как только появляется питание.Наладка устройства сводится к установлению уровня контрастности резистором RV1.

Фьюзы выставляются на тактирование от внутренней RC цепочки на 2 МГц, остальные остаются заводскими.

Прошивка для заливки (hex):

Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Программа в CodeVision AVR 3.12 (исходники):

Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Проект для опытов в Proteus v8.4 SP0:

Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Печатная плата в SprintLayout v6.0:

Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Думаю, что корпусу не хватает наклейки, но я так и не добрался до неё. Термометр работает верно. Что касается точности измерения влажности, проверить её мне нечем. Медленно подув на датчик, вижу, как температура и влажность повышаются.

Информация о микроклимате помещения важна для многих: от владельцев фермерских хозяйств до тех, у кого есть проблемы со здоровьем. Но не все знают, что можно сделать измеритель влажности воздуха своими руками.

6 простых способов измерений

С помощью простых методов есть возможность получить нужную информацию.

• Коктейльную трубочку протыкают булавкой. Втыкают в дырку деревянную плиту. Один конец человеческого волоса привязывают к трубочке, другой – к иголке. Натягиваем волос так, чтобы соломинка находилась в горизонтальном положении. Все изменения будут понятны по натягиванию или ослабеванию волоска, который будет тянуть стрелку.
• Рюмку с водой держат в рефрижераторе несколько часов, достают, ставят подальше от батарей и начинают смотреть. Стекло потеет, а потом высыхает – в доме сухой воздух. Потекли по стеклу ручейки – слишком влажно. А если ничего не меняется – значит все в норме.
• Берут два обычных градусника со ртутью. Кусочек тряпки скручивают в трубку и привязывают к одному из термометров, а потом опускают в баночку, где есть вода. Градусники цепляют к щитку и подвешивают с помощью крючков. Баночку ставят между градусниками. В результате получиться два градусника с сухим и влажным воздухом. Первый укажет на меньшую температуру. Разные температуры показывают насколько воздух влажный.
• Берутся салфетка, фанера, клей, 2 гвоздя, 2 куска проволоки (длиной 4 см). Гвозди вбиваются в фанеру, на расстоянии, которое ровняется длине салфетки. Между ними на клей крепится салфетка. К ней крепится проволока. Для образования стрелки, надо одну из частей проволоки частично прикрепить к салфетке, частично – к гвоздю. Принцип прибора основывается на свойствах салфетки вбирать в себя воду. Об изменениях микроклимата помещения скажет стрелка.
• Берутся шишка и кусок фанеры. Шишку прикрепляют к центру фанеры скотчем и наблюдают, как раскрываются чешуйки. Если быстро – микроклимат ниже нормы. Поднимаются вверх – высокая влажность. А если ничего не меняется – все показания в норме.

Но для измерения существуют и другие приборы, которые тоже, можно изготовить самому.

Кроме простейших измерителей можно сделать и сложные гигрометры.

Как самому сделать датчик влажности

С помощью схемы, основанной на одном транзисторе можно сделать простой датчик влажности. Пластина с датчиком, которого будет предупреждать о повышении уровня влажности. Ее делают с обрезка фантированого стеклотекстолита. Площадь делят на два сектора и хорошо лужируем.

Суть роботы: влажность попадает на контактирование клингера, они образуют отпор и обнаруживают прибор усиливающий электроколебание. И через прибор бегут электрически заряженные частицы.

Для роботы, подойдет светодиодный клигер и пьезоизлучатель с парадигмой, обмотку реле. Ее контакты будут служить зачинателем или размыкателем электрики.

https://youtube.com/watch?v=rvAQ8YC7w1o%3Ffeature%3Doembed

Реагирует чувствительность прибора построечный резистор, реагирующий на любой уровень проходящего тока.

Как смастерить электронный измеритель влажности

Гигрометр имеет большое значение в сельском хозяйстве, особенно в период хранения урожая. Электронный измеритель — самый современный. Но, изготовить его можно самому. Вот схема. Всю информацию о ней можно увидеть здесь: https://aes2.ru/publ/indikator_vlazhnosti_vozdukha/1-1-0-122

Схема электронного измерителя

Такой прибор подойдет для помещений, в которых хранятся продукты.

Состоит из таких частей:

• Плата управления. Ее размер 6,5 см на 9,8 см.
• Датчик. Размером 2см на 5,3 см;
• Кнопка SW1;
• Резистор 470 кОм. Он будет свидетельствовать о повышении влажности.

Питание осуществляется с помощью 9 вольтной батарейки.

Преимущество схемы – возможность подключения нескольких детекторов.

Ее работа, базируясь на связи двух транзисторов 2N2222. Можно использовать транзисторы в пластиковых корпусах либо другие биполярные транзисторы.

Суть роботы: звуковой пьезоизлучатель запускается от проходящего, между контактами датчика, тока. Это происходит после того, как на контактах датчика осело достаточное количество влаги.

Чтобы включился сигнал, хватит 6 мА тока.

Порог включения регулируется подбору величины сопротивления R 2 и емкости С 1.

Лужение меди на печатной плате датчика – нуждается в правильном проведении. Это защитит от окисления и потери электропроводности.

Такой индикатор, если его правильно настроить, можно использовать в доме, где живет человек, страдающий от астмы.

Рассмотрим еще один способ, как сделать гигрометр самому

Делаем гигрометр для дома

В доме, где есть маленькие дети или люди с астмой, бронхитом и сердечнососудистыми заболеваниями, он просто необходим. Но, покупать его не обязательно, ведь можно все сделать самому.

Схема бытового гигрометра и термометра

Основу схемы составляет микроконтроллер РIС 16F628А. Она связана с датчиком DHT-11 с помощью однопроводной линии. Резистор присоединяет провод к напряжению 500 вольт.

Механизм прижимания шины данных к общему проводу или отпускания ее, позволяет осуществлять общение между контролером и датчиком.

Для приема и дачи команд используют два микроконтроллера. Первый служит для приема изменений данных. Второй – для коммуникации шины данных.

Чтобы, показывать информацию используются светодиодные индикаторы.

Яркость освещения индикатора зависит от номинала регистра.

Для питания устройства используется трансформаторный или безтрансформаторный блок питания. Их схему можно найти здесь: https://www.kondratev-v.ru/bloki-pitaniya/blok-pitaniya-s-gasyashhim-kondensatorom.html

Для изготовления такого прибора можно использовать и другую плату, сделанную самостоятельно.

Итак, измеритель влажности воздуха можно сделать своими руками. Однако, они не отличаются высокой точностью. И годятся только для получения приблизительных данных. Для получения точных данных придется покупать заводской гигрометр.

Для чего нужен гигрометр?

Вначале надо разобраться с вопросом, зачем вообще может понадобиться измеритель влажности воздуха? В продаже предлагаются готовые приборы для этой цели. Речь идет о гигрометрах, хотя есть и такие люди, которые предпочитают психрометры.

Вот только все привыкли к более простым и понятным приборам. Наиболее практичным и удобным можно назвать первый вариант, так как здесь не приходится заниматься расчетами, чтобы получить точную цифру влажности воздуха.

Можно выбрать механический гигрометр или купить многофункциональное электронное устройство, где помимо уровня влажности отражаются и другие показатели микроклимата в помещении

А ведь показатели влажности воздуха играют важную роль. Если речь идет о человеческом организме, для него этот показатель должен находиться в пределах 40-60%. Но это только в том случае, если речь идет о здоровом человеке.

Когда показатель будет отличаться, окажется ниже, понадобится задействовать специальный увлажнитель . На него придется тратить деньги. В противном случае нужно включать осушитель воздуха, что также потребует лишних финансовых затрат. И окажется очень хорошо, когда уровень влаги в помещении будет регулироваться автоматически.

Измеритель влажности воздуха может понадобиться для самых разных ситуаций.

Не стоит упускать из вида, что излишняя влага или ее недостаточное количество обязательно приносит вред:

• человеческому организму;
• комнатным растениям;
• предметам мебели;
• продуктам питания.

Важно не забывать также и про бытовую технику, которая присутствует практически в любой как городской квартире, так и в частных домах.

Если даже комнатные растения страдают от неправильной влажности, то тем более это напрямую скажется на организме человека

В первую очередь, это касается людей, которые имеют проблемы со своим здоровьем. От уровня влажности в помещении зависит самочувствие. Если влажность воздуха окажется ниже допустимой нормы, даже здоровому человеку будет трудно дышать.

Обязательно наблюдается пересыхание слизистых оболочек. Особенно это важно для тех, кто имеет заболевание, связанное с дыхательными путями: астматикам, страдающих бронхитом и т.д. Не стоит забывать и про сердечные болезни, где также серьезную роль играет влажность воздуха.

Более подробно о влиянии влажности воздуха на здоровье человека читайте далее .

Сборка самодельных приборов

Не все описанные устройства заслуживают внимания, поэтому отдельно стоит остановиться на тех, которые проще изготовить или дают более точные показания.

Вариант 1 — простейший гигрометр

Многие люди, которые пользуются очками, уже давно обратили внимание на то, что если с холода зайти в теплое помещение, стекла обычно запотевают. Вот только все зависит не только от температуры в комнате, но и от влажности.

В одних случаях стекла становятся практически мокрыми, поэтому их приходится хорошо вытирать салфеткой. А вот в других помещениях они очень быстро и сами высыхают.

По этому же принципу устроен и самодельный прибор из подручных средств, с помощью которого удастся определить влажность воздуха в помещении. Только показания окажутся не точными, а приблизительными.

Для этой цели потребуется следующее:

• обычный прозрачный стакан;
• немного чистой воды;
• холодильник.

Также нужно учитывать, что это окажется одноразовый прибор, и чтобы через время снова узнать показания влажности, этот эксперимент придется снова повторить.

Берется обычный стеклянный стакан и в него наливается вода. Для этой цели можно использовать и рюмку. Нужно наполнить сосуд практически полностью. Затем его необходимо поместить в холодильник. Там он должен находиться несколько часов при температуре от 3-х до 5 °С

Затем стакан с водой вынимаем из холодильника и устанавливаем в помещении, где необходимо проверить уровень влажности. Только ставить его надо подальше от обогревательных приборов, иначе это даст совсем неточные результаты.

На стакане заметен не просто конденсат, а стекающие капли. Это означает повышенный процент влажности в помещении, где проводятся измерения.

Как правило, в результате такого простого и доступного эксперимента можно получить один из 3-х вариантов:

Какой процент влажности воздуха — это уже не удастся сказать с точностью. Можно констатировать только одно: он понижен, превышен или речь идет о приемлемом показании.

Вариант 2 — устройство из природных материалов

Не все знают, что практически все растения тем или иным способом реагируют на влажность воздуха. Чтобы самостоятельно изготовить измеритель из природных материалов, совсем необязательно уметь «читать» поведение растений, надо быть только внимательным.

Процент влажности воздуха легко определить по шишкам. Они могут как закрываться, так и открывать свои лепестки. И это относится даже к ситуации, если сорвать шишки и занести их себе в дом

Шишка обязательно реагирует на изменение влажности как на улице, так и в помещении. Надо просто понаблюдать за ее чешуйками.

Для проведения эксперимента понадобится еще небольшой кусок фанеры. В ее центре крепится шишка, что можно сделать как при помощи гвоздя, так и воспользовавшись скотчем.

Если шишка раскрыла полностью свои чешуйки, то это говорит о недостаточной влажности окружающей среды. В случае с нормальной влажностью чешуйки останутся закрытыми

Только здесь придется понаблюдать, с какой скоростью будут раскрываться чешуйки:

• если быстро, тогда влажности в воздухе недостаточно ;
• когда кончики поднимаются вверх, ощущается избыток влаги;
• если чешуйки долго не меняют своего положения, это говорит о том, что все в порядке.

В последнем случае микроклимат в помещении соответствует средним показаниям. Но и в этой ситуации, используя такой эксперимент, точные данные не удастся получить.

Вариант 3 — гигрометр из салфетки

Самый простой домашний гигрометр удастся изготовить из подручных средств. Он уже окажется более точным, потому что в этом случае используется самодельная шкала показаний. Только ее нужно правильно настраивать.

Для создания самоделки понадобятся:

• белая простая салфетка;
• кусок фанеры;
• несколько гвоздей;
• проволока длиной 3-4 см.

Также надо найти и клей, с помощью которого к фанере приклеивается бумажная салфетка, чтобы она не двигалась.

С обоих концов закрепленной салфетки в фанеру забивается 2 гвоздя. Потом к салфетке крепится 2 куска проволоки. Но один из них обязательно прикрепляется и к гвоздю. Он будет выполнять роль стрелки.

Принцип такого гигрометра устроен на том, что бумажная салфетка способна впитывать в себя влагу, которая находится в воздухе. Это приводит к изменению ее состояния

Для точности измерений вначале нужно использовать и настоящий механический гигрометр, чтобы на фанере нарисовать соответствующую шкалу. Этот самодельный прибор удастся использовать и в дальнейшем, он точно не будет одноразовым.

Проволока, прикрепленная одной стороной к гвоздю, а второй — к салфетке, будет двигаться, если влажность в помещении начнет изменяться. Чтобы убедиться в этом, достаточно такое устройство установить на кухне в момент приготовления пищи.

Предлагается еще и аналог волосяного устройства для измерения нужных показаний относительной влажности воздуха. Но оно имеет свои недостатки. Во-первых, на его изготовление понадобится значительно больше разных материалов.

А во-вторых, потребуется потратить время. Третья проблема заключается в том, что понадобится длинный волос не менее 40-50 см. Здесь все основано на том, что человеческий волос хорошо реагирует на любые изменения влажности воздуха. Намного проще самостоятельно изготовить такой прибор как психрометр.

Вариант 4 — самодельный психометр

Хотя на изготовление психрометрического прибора понадобится время, но зато такое устройство будет выдавать более точные показания.

Схематическое изображение изготовления точного психрометра для измерения влажности воздуха, где помимо двух термометров понадобится еще несколько простых конструкционных элементов

При его изготовлении не обойтись без нескольких важных элементов:

• двух ртутных или спиртовых термометров;
• стеклянной баночки с дистиллированной водой;
• небольшого куска хлопчатобумажной ткани;
• фанерной доски небольшого размера;
• нескольких шурупов и нити.

Берутся термометры для измерения температуры. Их необходимо прикрепить к доске таким образом, чтобы они находились в вертикальном положении, но обязательно параллельно друг ко другу. Для этого помимо доски могут потребоваться и деревянные планки.

А дальше потребуется запитать влагой один из термометров. Под него устанавливается колба или пузырек, где находится дистиллированная вода. Затем берется полоска ткани и ею обматывается ртутный шарик.

Если это спиртовой термометр, тогда эта процедура проделывается с его баллончиком. Чтобы обмотанная часть со временем не распустилась, ее необходимо обвязать нитью. А затем свободный конец ткани помещается в сосуд с водой на глубину 5-6 мм.

Это устройство по своему принципу работы практически такое же, как и  обычный психрометрический гигрометр. Вот только чтобы пользоваться им, необходимо сразу составить таблицу. Здесь понадобится сравнивать показания каждого термометра и делать определенные вычисления.

Самодельный гигрометр из термометров прослужит дольше, если его хорошо закрепить на подставке, поэтому этим вопросом стоит озаботиться еще на этапе подготовки материалов подставки

Берется во внимание показания как «сухого», так и «влажного» прибора и уже благодаря сделанным вычислениям удастся определить уровень влажности в помещении. Такое самодельное устройство выгодно тем, что удается получать более точные и правильные показания.

Вариант 5 — сложные датчики влажности

Можно изготовить и более сложный датчик влажности воздуха своими руками, и здесь уже понадобится паяльник и несколько определенных элементов. Сложности в изготовлении не будет в том случае, если делать все правильно.

Необходимо использовать пластинку фольгированного стеклотекстолита. Здесь понадобится изобразить 2 контактные площадки. Только они обязательно должны быть полностью изолированы, чтобы ничем не соприкасались друг с другом

После этого к контактным площадкам надежно припаивается два проводка. Затем надо капнуть капельку туши, используемой для рисования. Уровень влажности будет измеряться по сопротивлению кляксы, которая должна засохнуть.

Если сопротивление увеличивается, это говорит о повышенном проценте влажности. Но когда оно уменьшается, тогда все говорит о недостаточном уровне влаги в воздухе.

Хороший мастер такой прибор сумеет изготовить из дерева. Подобная самоделка может служить даже украшением интерьера. Вот только здесь имеются некоторые негативные моменты.

Первый минус в том, что понадобится специальная еловая древесина. А второй негативный момент заключается в наличии хорошей мастерской с циркуляционной, ленточной пилой и сверлильным станком (может подойти и электрическая дрель). Поэтому такой вариант самодельного гигрометра также можно назвать сложным.

Все описанные способы изготовления приборов для измерения влажности воздуха относятся к простым, где все удастся сделать своими руками. Можно самостоятельно смастерить даже электронный прибор. Но здесь потребуется плата управления и другие электронные элементы.

Не у всех получится создать такое устройство, хотя оно будет давать более точные показания. Из всех перечисленных выше описаний самым выгодным можно назвать психрометр из термометров. Его изготовление не представляет большой сложности.

Необходимость измерения влажности

Измеритель влажности может потребоваться как семье, проживающей в небольшой городской квартире, так и для фермерского хозяйства. Особенно это касается тех, кто имеет инкубаторы и занимается разведением птенцов.

Чтобы не покупать этот прибор, его можно постараться изготовить своими руками. В этом нет ничего сложного, легко справится даже тот, кто никогда этим не занимался. Но все же понадобится несколько элементов или готовых устройств. Все зависит от того, какой вариант измерителя будет выбран.

Даже человеческий волос может послужить в качестве элемента, который идеально подойдет для изготовления самодельного прибора, чтобы проводить измерения влажности

Далее мы рассмотрим несколько самодельных вариантов измерителя влажности воздуха, и у каждого имеются свои как преимущества, так и недостатки.

Некоторые устройства сделать очень просто, а вот над другими придется немного повозиться. В итоге удастся узнать точный или приблизительный процент влажности. Все зависит от выбора устройства.

Для того, чтобы самостоятельно собрать более сложные приборы для измерения влажности может потребоваться паяльник, а также другие инструменты.
