Кабели для датчиков / Кабели для приводов MPRONTO-12 Push-Pull A Cbl Non-shld PVC
Технические параметры
- Products
- Automation technology – Sensors and actuators
The A-coded M12 circular connectors are designed for many automation applications, meeting the common requirements of the automation industry. M12 A connectors are available with 3, 4, 5, 8 and 12 contacts with a rated current up to 4A at 250V. Various connection types are available, including crimp connection and moulded, ready-to-connect cable. There are also easy-to-mount flange versions with various connection options such as solder, dip solder and stranded wire. The wide product range is rounded off with Food & Beverage, EMC and LED versions, among others.
99 0530 24 04
M12-A Female angled connector, Contacts: 4, 4.0-6.0 mm, unshielded, crimping (Crimp contacts must be ordered separately), IP67, UL
M12, series 713, Automation Technology – Sensors and Actuators
99 0530 52 04
M12-A Female angled connector, Contacts: 4, 6.0-8.0 mm, unshielded, crimping (Crimp contacts must be ordered separately), IP67, UL
99 1434 824 04
M12-A Female angled connector, Contacts: 4, 6.0-8.0 mm, shieldable, crimping (Crimp contacts must be ordered separately), IP67, UL
99 0429 82 04
M12-A Male cable connector, Contacts: 4, 4.0-6.0 mm, unshielded, screw clamp, IP67, UL
99 0429 282 04
M12-A Male cable connector, Contacts: 4, 6.0-8.0 mm, unshielded, screw clamp, IP67, UL
99 0437 82 05
M12-A Male cable connector, Contacts: 5, 4.0-6.0 mm, unshielded, screw clamp, IP67, UL
99 0437 282 05
M12-A Male cable connector, Contacts: 5, 6.0-8.0 mm, unshielded, screw clamp, IP67, UL
99 0487 282 08
M12-A Male cable connector, Contacts: 8, 6.0-8.0 mm, unshielded, screw clamp, IP67, UL
99 0429 684 04
M12-A Male cable connector, Contacts: 4, 4.0-6.5 mm, unshielded, screw clamp, IP69K, for outdoor applications
99 0437 684 05
M12-A Male cable connector, Contacts: 5, 4.0-6.5 mm, unshielded, screw clamp, IP69K
99 0429 142 04
M12-A Male cable duo connector, Contacts: 4, 2 x 2: 1.0-3.0 mm / Ø 4.0-5.0 mm, unshielded, screw clamp, IP67, UL
99 0437 142 05
M12-A Male cable duo connector, Contacts: 5, 2 x 2: 1.0-3.0 mm / Ø 4.0-5.0 mm, unshielded, screw clamp, IP67, UL
1437779 Встраиваемый разъем , гнездо шинной системы, PROFINET, 4pin М12, экранированный, D-Code, SPEEDCON, монтаж на панель, вывод PG9, шинный кабель длиной 1,0 м, 2 x 2 x 0,34 мм² Phoenix Co
1437821 Встраиваемый разъем,, PROFINET, 4pin М12, экранированный, D-Code, SPEEDCON, монтаж на панель, вывод PG9, шинный кабель длиной 2,0 м, 2 x 2 x 0,34 мм² Phoenix Contact SACCBP-MSD-4CON-P
1437782 Встраиваемый разъем , гнездо шинной системы, PROFINET, 4pin М12, экранированный, D-Code, SPEEDCON, монтаж на панель, вывод PG9, шинный кабель длиной 2,0 м, 2 x 2 x 0,34 мм² Phoenix Co
1437834 Встраиваемый разъем,, PROFINET, 4pin М12, экранированный, D-Code, SPEEDCON, монтаж на панель, вывод PG9, шинный кабель длиной 5,0 м, 2 x 2 x 0,34 мм² Phoenix Contact SACCBP-MSD-4CON-P
1437795 Встраиваем. разъем , гнездо шинной системы, PROFINET, 4-полюс., M12, экранир., D-Code-типа, SPEEDCON, монтаж на панель, резьб. крепл. PG9, шинный кабель длиной 5,0 м, 2 x 2 x 0,34 мм²
1407356 NBC-MSD/ 1,0-93E SCO Сетевой Кабель, Ethernet CAT5 (100 Мбит/с), 4pin, PUR, RAL 5021, экранированный, монтаж на панель M12 SPEEDCON , IP67, D-Code, длина кабеля: 1 м Phoenix Contact
1407495 Сетевой Кабель, PROFINET CAT5 (100 Мбит/с), EtherCAT® CAT5 (100 Мбит/с), 4pin, ПВХ/ПВХ, RAL 6018, экранированный, монтаж на панель M12 SPEEDCON , IP67, D-Code, длина кабеля: 1 м Phoen
1407357 NBC-MSD/ 2,0-93E SCO Сетевой Кабель, Ethernet CAT5 (100 Мбит/с), 4pin, PUR, RAL 5021, экранированный, монтаж на панель M12 SPEEDCON , IP67, D-Code, длина кабеля: 2 м Phoenix Contact
1407496 Сетевой Кабель, PROFINET CAT5 (100 Мбит/с), EtherCAT® CAT5 (100 Мбит/с), 4pin, ПВХ/ПВХ, RAL 6018, экранированный, монтаж на панель M12 SPEEDCON , IP67, D-Code, длина кабеля: 2 м Phoen
1407358 NBC-MSD/ 5,0-93E SCO Сетевой Кабель, Ethernet CAT5 (100 Мбит/с), 4pin, PUR, RAL 5021, экранированный, монтаж на панель M12 SPEEDCON , IP67, D-Code, длина кабеля: 5 м Phoenix Contact
1407497 Сетевой Кабель, PROFINET CAT5 (100 Мбит/с), EtherCAT® CAT5 (100 Мбит/с), 4pin, ПВХ/ПВХ, RAL 6018, экранированный, монтаж на панель M12 SPEEDCON , IP67, D-Code, длина кабеля: 5 м Phoen
1407359 NBC-MSD/10,0-93E SCO Сетевой Кабель, Ethernet CAT5 (100 Мбит/с), 4pin, PUR, RAL 5021, экранированный, монтаж на панель M12 SPEEDCON , IP67, D-Code, длина кабеля: 10 м Phoenix Contact

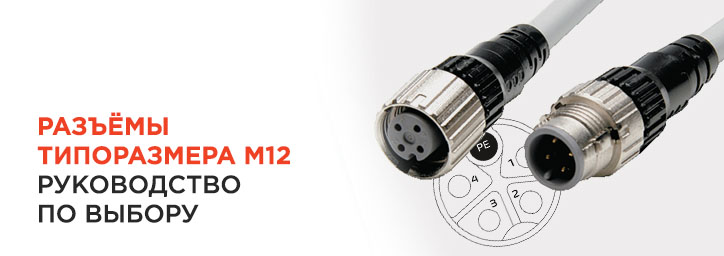

Разъем типоразмера M12 один из самых распространённых разъёмов в автоматике. Первоначально используемые в автомобильной промышленности с дальнейшим расширением их применений в других сферах привело к появлению большого количества «кодировок» и конфигураций, разработанных для удовлетворения растущих потребностей в передачи сигналов, питания и данных.
Конструкция разъема M12 делает их идеальными для использования в промышленных условиях, с роботами и функциями, которые уменьшают время настройки и обслуживания. Данное руководство поможет вам определить, какие кабели M12 наилучшим образом соответствуют вашим требованиям.
- Выбор правильного кодирования
- Выбор конфигураций разъемов
- Выбор кабеля
Выбор правильного кодирования
- Знаете ли вы о цветовом кодировании, используемом производителями?
- Каковы ваши требования к подключению сигналов, мощности и данных?
Первое, что нужно сделать при выборе правильного кабеля M12, – убедиться, что кодировка соответствует вашим конкретным потребностям. Разъем M12 доступен в самых разных вариантах кодирования, которые помогают свести к минимуму ошибки, и многие производители применяют цветовое кодирование к внутреннему контакту разъема и самого кабеля. Это позволяет пользователям отличать различные доступные типы соединений.
Разъемы A, B, D и X-кодировки являются, безусловно, наиболее распространенными из-за того, что они долго были доступны. Кабели A, B и D-кодов относятся к оригинальным типам разъемов M12, а кабели с X-кодированием стали более популярными из-за необходимости использования высокоскоростного промышленного Ethernet. Вероятно, они заменят A и D-кодированную часть для приложений Ethernet.
Следует всегда учитывать, что указанные номинальные значения тока и напряжения приведены только для ознакомления, и пользователям всегда рекомендуется проверять информацию в соответствии с таблицей изготовителя.
Выбор конфигураций разъемов
Наиболее распространенным форм-фактором кабелей M12 являются A-кодированные 4-контактные разъемы с винтовой фиксацией. Тем не менее, пользователям, возможно, придется посмотреть на разъёмы с большим количеством контактов, которые включают в себя защитное заземление или возможность передачи данных, а также различные методы блокировки.
Когда выбрано правильное кодирование, следует учитывать конфигурацию соединителя, включая контакты и блокировки. Вы можете выбирать из 2, 3, 4, 5, 8 и до 17-контактных версий, а разъемы могут быть прямыми или угловыми в зависимости от предпочтения или необходимости. Несмотря на то, что спецификация зависит от производителя, этот обзор должен помочь в выборе правильного типа кабеля.
Выбор правильного кабеля
- Какой угол кручения и диаметр изгиба требуется?
- Сколько циклов в минуту / час / год работает кабель?
- Какое максимальное ускорение требуется для материала изоляции?
Последнее, что нужно рассмотреть, это кабель, который гарантирует, что передача энергии, данных и сигнала будет защищена и сохранена в среде кабеля. К основным факторам относятся грязь, пыль и жидкости, а также химикаты, вибрация, механические нагрузки, кручение, изгиб, растяжение и сжатие.
Гибкость кручения также является важным атрибутом для рассмотрения, поскольку точное представление о количестве циклов, которые проходит кабель, покажет срок службы соединителя. Например, стандартная конструкция торсионного кабеля (класс 6) обычно состоит из медного проводника с тонкими жилами и имеет типичный срок службы в диапазоне 5-10 миллионов циклов с углом кручения +/- 360 градусов /м.
Кроме того, если используется шнур и кабель, подходящие для суровых или экстремальных условий, пользователю необходимо убедиться, что разъем также предназначен для обеспечения такого же уровня защиты.
Термопластичный эластомер (TPE)
Более прочный материал, термопластичный эластомер также устойчив к естественной среде и защищает от химических веществ и сварочных брызг. Он имеет умеренные возможности растяжения и сгибания без повреждений, а также устойчив к маслам и низким температурам.
Торсионный кабель (класс 6)
Рейтинг IP:
Используется в промышленных условиях с движущимися роботизированными частями, машинами и силовыми цепями. Торсионные кабели очень гибкие и существуют разнообразные варианты защитной оболочки, позволяющие применять их в среде, в которой кабель должен работать.
