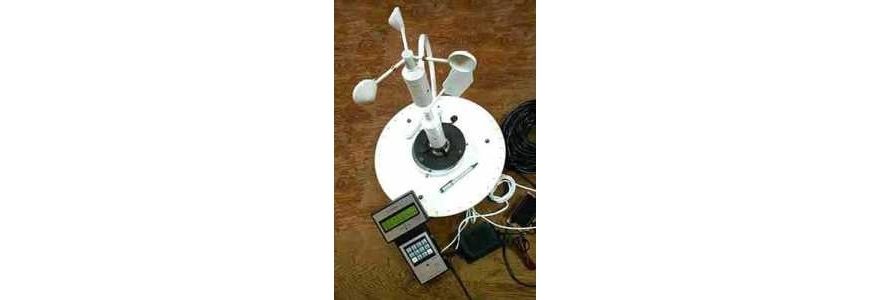

Ветромер-1 анеморумбометр
Принцип действия анеморумбометра основан на преобразовании скорости воздушного потока в скорость вращения чашечного ветрочувствительного элемента. Угловое положение флюгарки, ось которой связана с преобразователем направления воздушного потока, отображается в цифровом коде на выходе энкодера. Код обрабатывается микроконтроллером для получения информации о направлении ветра.
Встроенное программное обеспечение анеморумбометра обеспечивает взаимодействие с операционной средой и переферийными устройствами персоонального компьютера.
Характеристики | Значения |
Диапазон измерений мгновенной, максимальной и средней (за 2 и 10 мин) скорости воздушного потока, м/с | 0,7 – 55 |
Диапазон измерений направления воздушного потока, градус | от 0 до 360 |
Периоды осреднения средней скорости, мин | 2; 10 |
Пределы допускаемой абсолютной погрешности: | |
– при измерении скорости воздушного потока (V – измеряемая скорость воздушного потока, м/с), м/с | ± (0,3 0,05 V) |
– при измерении направления воздушного потока, градус | ± 3 |
Порог чувствительности преобразователя: | |
– скорости воздушного потока, м/с | 0,7 |
– направления воздушного потока, м/с | 0,7 |
Связь пульта дистанционного (ПД) с преобразователями скорости и направления в стандарте | RS-485 |
Связь ПД с компьютером в стандарте | USB или RS-232 |
Источники питания: | |
– сеть переменного тока с частотой (50 ± 1) Гц напряжением, В | 220 22-33 |
– источник постоянного тока напряжением, В | 12 ± 3 |
Потребляемая мощность переменного тока, В·А: | |
– без обогрева | 7 |
– с включенным обогревом | 15 |
Габаритные размеры, мм, не более | |
– блока преобразователей скорости и направления воздушного потока | 410×240×460 |
– пульта дистанционного | 240×130×50 |
– блока питания | 110×75×75 |
Масса, кг, не более | |
– блока преобразователей скорости и направления воздушного потока | 2 |
– пульта дистанционного | 0,3 |
– блока питания | 0,5 |
– кабели № 1, № 2, № 3 | 2,1 |
– полного комплекта | 4,9 |
Средняя наработка на отказ, ч | 10000 |
Полный средний срок службы, лет | 10 |
Условия эксплуатации: | |
– блока преобразователей скорости и направления воздушного потока: | |
– температура окружающего воздуха, °C | от -55 до 50 |
– относительная влажность воздуха при температуре 25 °C, %, не более | 95 |
– атмосферное давление, кПа | от 84 до 106 |
– пульта и блока питания: | |
– температура окружающего воздуха, °C | от 10 до 40 |
– относительная влажность воздуха при температуре 25 °C, %, не более | 95 |
– атмосферное давление, кПа | от 84 |
Госреестр 33512-06: анеморумбометры ветромер-1
Для измерений скорости и направления воздушного потока, обработки и отображения измерений и передачи полученных данных в канал связи с ЭВМ (если прибор используется в составе автоматизированной измерительной системы), область применения – наземные средства измерений гидрометеорологического назначения (посты, станции), буровые платформы, научные исследования.
| Основные данные | |
|---|---|
| Госреестр № | 33512-06 |
| Наименование | Анеморумбометры |
| Модель | Ветромер-1 |
| Технические условия | ИРШЯ.402131.006 ТУ |
| Класс СИ | 28.03 |
| Год регистрации | 2006 |
| Методика поверки | раздел 10 ИРШЯ.402131.006.001 РЭ |
| Межповерочный интервал | 1 год |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование | ГЦИ СИ ВНИИМ |
| Адрес | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 10.04.2021 |
| Номер сертификата | 26260 |
| Тип сертификата (На серию или на партию) | С |
| Дата протокола | Приказ 208 п. 02 от 10.04.202114д от 14.12.06 п.220 |
Современный облик завода «гидрометприбор» в наше время
ОАО «Сафоновский завод Гидрометприбор» основан в далеком 1960 году. Основным направлением деятельности предприятия является выпуск гидрометеорологических измерительных приборов, приборов и оборудования для контроля, передвижных мобильных лабораторий по мониторингу окружающей среды.
В 2003 году предприятие преобразовано в Открытое Акционерное Общество, с 2021 года – входит в состав ОАО «НПО «Высокоточные комплексы». ОАО «Сафоновский завод Гидрометприбор» представляет собой ведущего производителя и поставщика гидрометеорологического измерительного оборудования на территории России, странах ближнего и дальнего зарубежья.
Производимая заводом Гидрометприбор продукция включает в себя контрольно-измерительные приборы и оборудование для оперативного измерения скорости и направления ветра, атмосферного давления и влажности воздуха, солености воды, автоматические метеостанции, передвижные метеорологические лаборатории и мобильные лаборатории для экологического мониторинга окружающей среды, размещенных на различных видах автошасси.
Предприятие постоянно осуществляет сервисное обслуживание, ремонт и государственную поверку приборов собственного производства и оборудования других предприятий-изготовителей. В последние годы на смену отдельным метеорологическим приборам и установкам пришли метеорологические станции, как М-49М.
Метеостанция М-49М предназначена и используется для дистанционного измерения скорости и направления ветра, атмосферного давления, температуры и относительной влажности воздуха, температуры точки росы в полевых условиях. Метеостанция состоит из датчика ветра, блока датчика температуры и влажности, пульта с датчиком давления, блока вторичного электропитания, штатива и соединительных кабелей. Штатив предназначен для установки в полевых условиях датчика ветра и блока датчика температуры и влажности.
Сафоновский завод Гидрометприбор разрабатывает и изготавливает целый ряд гидрологических приборов: батометр ГР-18 для отбора проб воды с разных глубин водоемов с одновременным измерением температуры исследуемого слоя; фильтровальный ГР-60 для ускоренного фильтрования проб воды при определении ее мутности в лабораториях и полевых условиях; электросолемер ГМ-2007 для измерения относительной электропроводности морской и океанической воды.
Область применения электросолемера ГМ-2007 – производство экологических, гидрологических и рыбопоисковых исследований в морях и океанах, процесс измерения полностью автоматизирован, расширен диапазон измерения в сторону малых значений солености воды, значительно снижена погрешность измерений с 0,02 % до 0,005 %.
Ветром принято называть горизонтальное движение воздуха. Ветер, как и каждое движение, характеризуется скоростью и направлением. Измерители параметров ветра компьютерные ИПВК предназначены для измерения направления и скорости ветра, воздушного потока в приземных слоях атмосферы, трансляции, обработки, индикации, хранения и передачи данных потребителю. Измерители параметров ветра компьютерные ИПВК передают информацию потребителю по интерфейсу RS485 или радиоканалу.
Все приборы проходят жесткий контроль. Так называемые ветряные – проходят экзамен в аэродинамической трубе, где создаются ветряные потоки до 45 м/с.
Приборы, служащие для измерения давления воздуха, прогнозирования погоды, называются барометрами. Сафоновский завод Гидрометприбор выпускает продукцию барометрии: БАММ-1, М-67, М-110. Предприятие с 2005 года освоило выпуск и является единственным в стране изготовителем и поставщиком манометров абсолютного давления ВК-316М для российского сегмента международной космической станции МКС и пилотируемых космических аппаратов Союз-ТМА при штатной эксплуатации.
