Что такое сильфонный датчик

Тензодатчики келли из категории сильфонных, например распространенная модификация HSX, задействуются при ремонтировании конвейерного и бункерного весового оборудования, а также дозаторов и смесителей. В изготовлении приборов указанного типа задействуется легированная сталь и «нержавейка», такой подбор материалов гарантирует крепость прибора, долгий срок эксплуатации и устойчивость к различным внешним факторам.

Тензометрический датчик из категории сильфонных включает следующие составляющие:

• штуцер под вводный кабель;
• деталь нормирования и термической компенсации;
• тензорезисторы, скрепленные по мостовой методике.

Участки, где расположены части термокомпенсации и нормирования, прячутся под специальной пластиной или подвергаются герметизации.

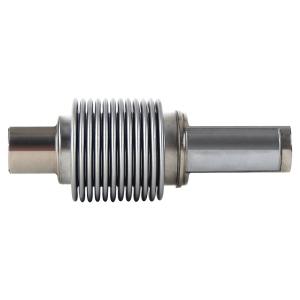

Сильфонный тензодатчик — это датчик измерения веса, основанный на принципе действия “балка на изгиб” или балка на сдвиг. Сильфонный тензодатчик имеет конструктивные проточки между двумя точками приложения силы. Эти места формируют области наибольшей деформации (упругий элемент) тензометрического датчика. Принцип действия сильфонного тензодатчика повторяет принцип работы одноточечного датчика. В местах проточек монтируют тензорезисторы, соединенные по схеме “Моста Уинстона”. Чем шире технологическое отверстие в датчике веса сильфонного типа, тем ниже номинальная нагрузка (НПИ) и выше абсолютная точность изменений для одного класса точности. Сильфонные тензодатчики с меньшей площадью проточек при прочих равных условиях имеют номинал (Emax) выше. Отличием сильфонного тензодатчика от одноточечного (Singlepoint) является наличие защитного кожуха, исполненного из материала корпуса изделия. Защитная гофра для тензодатчиков из нержавеющей стали изготовлена из нержавеющей стали. Для никелированных датчиков предусмотрена никелированная гофра. Наличие приваренного защитного сильфона обеспечивает  класс пылевлагозащиты IP68. Сочетание  защиты IP68 и “нержавейки” обязательна для использования в пищевой и некоторых видах химической промышленности c PH ниже 5 и выше 9.

Тензодатчик сильфонный, (речь идет, в том числе, о достаточно известной модификации HSX), нужен при изготовлении и ремонтировании смесителей, дозаторов, конвейерного и бункерного весового оснащения. Для создания тензометрических датчиков обсуждаемого типажа задействуется легированная или нержавеющая сталь. Исходный материал гарантирует повышенную крепость оборудования.

Составляющие тензометрического датчика сильфонного типа

Тензодатчик, купить который не составляет труда, содержит такие элементы:

• штуцер под вводную проводку;
• упругая часть конструкции;
• части нормирования и температурной компенсации;
• тензорезисторы согласно чертежу мостовой схемы.

Участки размещения деталей температурной компенсации и нормирования скрываются под пластиной или же запаиваются.

Особенности функционирования сильфонных тензометрических индикаторов

Проверка усилия, что действует на упругую деталь посредством узла, воспринимающего нагрузку, реализовывается из-за искажения на местах, где фольгированные тензорезисторы прикрепляются клеем.

Сетевое напряжение идет на диагональ электропитания, а измерительная диагональ дает возможность снять данные выходного напряжения. В связи с искажением упругой части конструкции осуществляется смена противодействия в тензорезисторных приборах, что становится выходящим сигналом благодаря мостовой схеме, функционирующей на электричестве.

Купить тензодатчики келли несложно. Лимит измерения составляет от 5-ти до 1500 килограмм. В дополнение к сенсорам идут технические параметры и чертеж.

Существуют модели HSX-AW, HSXB-A и прочие.

Индикаторы keli изготовлены по нормам надежности, принятым во всем мире. Они устойчивы к механическим, электрическим и химическим воздействиям. Им не страшна коррозия, устройства прослужат длительный временной промежуток. У всех модификаций есть конкретно указанный уровень защиты.

Тензометрические сенсоры сильфонной категории обладают расширенным функционалом. В сравнении с весовым оснащением имеют меньшие габариты, что очень удобно. Их легко применять еще и потому, что все этапы тестирования автоматизированы. Правильность получаемой информации максимальная.

С целью увеличения периода эксплуатации, а также нормального функционирования прибора проводится регулярное техобслуживание. Как правило, оно включает и диагностику индикаторов. Она подразумевает:

• проверку наличия заземляющего контура;
• выявление коррозионных пятен, а также повреждений, что могут быть вызваны механическим или иным воздействием;
• затяжку резьбовых соединений;
• подключение к имитатору устройства;
• положение кабелей;
• проверяется весовой индикатор и суммирующие платы.

Внимательное изучение технических характеристик и чертежа даст возможность выбрать подходящее для конкретной области применения тензометрическое оборудование. Это касается любой категории устройств.

Детальная информация на сайте источника: http://tenzorez.ru/tenzodatchiki/silfonnyiy-tip/

Что такое датчик давления?

Датчик давления — устройство, которое измеряет давление жидкости, газа, пара. Он состоит из соединительных проводов, пластины конденсатора, сенсорной мембраны, капсульной защиты, заполняющей жидкости, уплотняющих сварных швов и разделительной мембраны.

Какое давление измеряют датчики?

При подборе датчика давления важно учитывать, какое давление необходимо измерить. Существует несколько типов давления, которые можно контролировать с помощью этих устройств:

• Абсолютное – это истинное давление сплошных масс (жидкостей, паров и газов), отсчитываемое от абсолютного нуля давления ─ абсолютного вакуума.
• Относительное – это давление, измеренное относительно земной атмосферы.
• Дифференциальное – это разность между давлением на входе и на выходе/
• Избыточное – давление, создаваемое искусственно в сосудах, паровых или водогрейных котлах, трубопроводах и отсчитываемое от имеющегося уже давления атмосферного. Оно указывает на сколько давление внутри сосуда больше атмосферного.

Выбор датчика давления.

Помимо определения типа измеряемого давления при выборе датчика важно учесть другие факторы, которые влияют на правильную работу устройств:

• Диапазон измерений датчика должен соответствовать диапазону измеряемого давления с учетом возможных колебаний;
• Температурный режим также должен быть подходящим. Большинство датчиков функционируют в диапазоне температур от -25 до +100 градусов Цельсия;
• Выходной сигнал датчика должен соответствовать измерительному или управляющему контуру.

Важным фактором является конфигурация датчика и способ его установки. Основная масса датчиков давления оснащаются резьбой для легкого монтажа на стежке, установленном на трубе, резервуаре. Существуют модели с фланцами, миниатюрные датчики для пайки на печатной плате. В сенсорных датчиках мембрана находится на одном уровне со стенкой трубы. Благодаря этому не засоряются области без потока.

Виды датчиков и их характеристики

1. Сильфонный датчик давления (гармониковая мембрана) представляет собой гофрированную упругую металлическую трубку, закрытую с одного торца, образующего активную площадь. Давление измеряемой среды действует на торец с определенной силой. В датчике эта сила уравновешивается суммой сил упругости сильфона (за счет его собственной жесткости) и дополнительной пружины. Выходным сигналом датчика является перемещение штока. Сильфонные датчики применяют для измерения давления различных сред в диапазоне 0,01 – 100/105 Па. При измерении малого давления пружина может отсутствовать. В этом случае действующая сила полностью уравновешивается за счёт упругости самого сильфона. Жёсткость сильфона зависит от его геометрических размеров, материала, числа гофр и слоёв. Для измерения высокого давления необходимо увеличить толщину стенки сильфона, что повысит его жёсткость. Жёсткость можно снизить, сделав сильфон двух – трехслойным в зависимости от необходимой прочности.

Изготовляют сильфоны из томпака и полутомпака для низкого и среднего давления, из бериллиевой бронзы и нержавеющей стали для высокого давления. Крепление обеспечивается с помощью пайки или сварки оловянистыми припоями без применения кислоты.

2. Манометрическая трубка или трубка Бурдона представляет собой упругую металлическую трубку эллиптического или прямоугольного сечения, согнутую по радиусу. К неподвижно закрепленному концу трубки подводится измеряемое давление. Оно действует на внутренние поверхности трубки, имеющие разные площади, и создаёт усилие, направленное в сторону поверхности с большей площадью. Усилие уравновешивается силой упругости самой трубки. Выходной сигнал датчика в виде перемещения свободного конца трубки пропорционален изменению давления. При повышении давления трубка выпрямляется, а при снижении – сгибается.

Металлические мембраны и трубки Бурдона в рабочей зоне обладают свойствами пружин и практически не имеют остаточной деформации (отсутствует петля гистерезиса). Диапазон измеряемого давления на линейном участке характеристики определяется упругостью трубчатой пружины и зависит от конструкции и механических свойств материала трубки. Превышение предельных значений вызывает остаточную деформацию пружины. В эксплуатации это недопустимо.

– большая механическая прочность;

– простота конструкции;

– широкий диапазон измеряемого давления при линейной характеристике. Важное применение находит в контрольно-измерительных приборах (КИП) и приборах автоматических устройств.

3. Геликоидальная пружина представляет собой упругую металлическую трубку эллиптического сечения, закрученную по спирали. К неподвижно закрепленному концу трубки подводится измеряемое давление. Принципы действия геликоидальной пружины и трубки Бурдона аналогичны. Выходным сигналом датчика является перемещение свободного конца трубки. Геликоидальные пружины применяют в случаях, когда требуется получить большие перемещения выходного звена датчика при малых изменениях давления.

4. Мембранный датчик измеряет малые перепады давления (от 10 до 1600 Па). Он изготавливается из эластичной аэростатной ткани, дюритовой резины или фольги. Измеряемые давления подводятся к полости датчика с обеих сторон мембраны. На жёстком центре мембраны создаётся усилие пропорциональное их разности и направленное в сторону меньшего давления. Выходной шток уплотняется в корпусе сальником или сильфоном.

5. Сильфонный датчик перепада давления имеет измеряемый диапазон значительно шире, чем мембранный. Состоит датчик из двух сильфонов с одинаковой активной площадью, преобразующих измеряемые давления в силы, направленные в противоположные стороны. Разность сил, приведенная к соединительному штоку, уравновешивается силами действия пружины и упругости самих сильфонов. Выходным сигналом датчика является перемещение рычага, пропорциональное изменению перепада давлений. Двухсильфонные и двухмембранные датчики обладают высокой чувствительностью из-за отсутствия сил сухого трения в уплотнениях штоков.

6. Датчик пьезокварцевого манометра. Рассмотрим устройство с продольным пьезоэффектом. Он состоит из:

1 – кварцевые пластины;

2 – контактная пластина;

3 – металлическая опора;

4 – металлическая мембрана;

5 – канал;

6 – нижняя гайка;

7 – провод;

8 – гайка.

В корпусе датчика расположены две кварцевые пластины 1, которые обращены друг к другу сторонами одинаковой полярности. Первые стороны кварцевых пластин прилегают к металлической контактной пластине 2. Вторые стороны кварцевых пластин прилегают к металлическим опорам 3 и через них электрически замыкаются на корпус датчика. Металлические опоры 3 вместе со столбиком из кварца зажимаются между металлической мембраной 4 и гайкой 5. Шарик, пребывающий между гайкой 5 и верхней опорой, равномерно распределяет давление на поверхности кварца. Нижняя гайка 6 с каналом соединяет датчик с объектом измерения. При измерении давления положительный заряд, появляющийся на гранях кварцевых пластин, отводится на корпус. Отрицательный заряд с граней пластин снимается контактной пластиной 2 и с помощью провода 7 подается на измерительное устройство. Диэлектрическая втулка, установленная в канале 5, изолирует провод от корпуса датчика.

Для повышения чувствительности датчика выполняют следующие работы:

– увеличивают активную площадь мембраны;

– последовательно включают большое количество кварцевых пластин;

– применяют удлинённые кварцевые пластины, работающей с использованием поперечного пьезоэффекта.

Основные трудности измерения давления при помощи пьезодатчиков вызваны тем, что величины зарядов очень малы. Поэтому для их измерения пригодны только такие способы, при которых не происходит утечки заряда.

Подробнее о видах манометра и принципах его работы читайте на сайте “Промышленная Автоматизация”.

7. Механические датчики давления используют изменение тела – первичного преобразователя. Это могут быть пружины, мембраны, диафрагмы или сифоны, реагирующие на изменение давления. Упругий элемент деформируется и передаёт информацию. Самым распространенным типом являются пружинные контроллеры (датчики). Они могут быть не только демонстрирующими, но и самопишущими. Такие контроллеры (приборы) достаточно хрупкие и дорогие.

8. Электромеханические модели используются для измерения давления в жидкостях и газах. В основе лежит механический первичный преобразователь, который показывает высокую эффективность при давлении до 1000 кг/см2.

9. Электрические используют изменение электрического сопротивления проводников. Они показывают высокую точность при давлении свыше 1000 кг/см2.

10. Пьезоэлектрические датчики используют кристалл. Когда давление прикладывается к кристаллу, он деформируется и создаётся небольшой электрический заряд. Измерение электрического заряда пропорционально изменению давления. Этот тип датчика имеет очень быстрое время отклика на постоянные изменения давления и высокую чувствительность. Диапазон давления датчиков такого типа составляет 0,021 – 100 МПа с чувствительностью 0,1 МПа.

11. Тензометрический состоит из тензорезистора, имеющего контакт на панели. Панель соприкасается с телом для измерения. Принцип работы датчика заключается в действии на чувствительный элемент исследуемой детали. Для подключения датчика к питанию используются электроотводы, соединенные с чувствительной пластиной.

С помощью моста измерения тензодатчика измеряются минимальные нагрузки. При этом применяемость прибора расширяется. Схема подключения мостом датчика основывается на законе Ома. Если сопротивления равны, то проходящий ток будет одинаковым. Схема используется для определения неизвестного электрического сопротивления. Она уравновешивает две секции мостовой схемы так, что бы отношение сопротивлений в одной секции было таким же, как и в другой секции, возвращая ноль в гальванометре в центральной ветви. Одна из секций содержит неизвестный компонент, сопротивление которого должно быть определено. Другая секция имеет резистор с известным регулируемым сопротивлением.

Тензометрический датчик бывает двух типов: несвязанного и связанного. На фото представлен первый тип.

12. Вибрационные фиксируют изменения резонансной частоты вибрирующих элементов. Ток проходит через провода, индуцируя электродвижущую силу в проводе. Усилие увеличивается, что вызывает колебание проволоки. Давление влияет на этот механизм с помощью влияния на сам провод: повышение давления уменьшает напряжение в проводе и снижает угловую частоту колебаний провода. При измерении абсолютных давлений датчик размещен в цилиндре под вакуумом. Вибрационные датчики измерения абсолютного давления очень эффективны. Они производят повторяемые результаты и слабо подвержены влиянию температуры. Данным устройствам не хватает чувствительности в процессе измерения, однако устройства не очень подходят для процесса, в котором необходимо отслеживать кратковременные изменения давления. Диапазон измеряемого давления составляет 0,0035 – 0,3 МПа.

13. Датчики дифференциального давления используются с различными видами датчиков, в которых измерение давления является результатом разности давлений. К таким устройствам относятся датчики диафрагмы или сопла подачи. Типичный датчик дифференциального давления минимально инвазивный, т.е. внешний компонент подсоединён через точки измерения. Он обычно используется с ёмкостным элементом в паре с диафрагмой. С помощью диафрагмы ёмкостное тело движется вместе или отдельно и генерирует сигнал (через изменение ёмкости), который может быть интерпретирован к падению давления.

Диапазон измеряемого давления и чувствительность датчика дифференциального давления зависит от электрических и упругих компонентов, используемых в самом датчике.

У этого устройства есть недостаток – он предназначается только для измерения перепадов давления.

14. Датчики абсолютного давления. За счёт того, что точкой отсчёта является вакуум, только датчик абсолютного давления измеряет атмосферное давление и применяется для измерения барометрического давления. С его помощью определяется высотность по принципу разницы в атмосферном давлении на разных высотах. Перепады атмосферного давления, вызванные изменениями погоды могут быть до 30 мбар, а изменение высотности датчика может дать изменение давления около 200 мбар.

Колебания атмосферного давления влияют на точность измерения. В случае с высоким давлением погрешность будет незначительной, но гораздо больше при измерении низкого давления.

15. Датчики избыточного давления используют для регулировки и дальнейшего управления всеми техническими процессами. Он применяется в составе большинства водяных систем, используемых для дальнейшего теплоснабжения. Также входит в необходимую комплектацию узлов, служащих для коммерческого и полноценного технологического учета всех требуемых жидкостей, газов и пара.

16. Датчики относительного давления определяют давление относительно атмосферного. Они подходят для измерений, в которых нужно устранить влияние атмосферного давления. Пример такой задачи – измерение гидростатического давления жидкости в резервуаре.

17. Частотные измерители или пьезорезонансные датчики. Это один из видов электрических датчиков. Принцип работы заключается в измерении частоты колебаний резонатора. Резонатор делается из пьезоматериала и подключен с двух сторон к электродам. Сила подаётся от чувствительной к давлению мембраны.

18. Оптические контроллеры (датчики) считаются наиболее точными, так как не зависят от температуры. Световой луч, проходящий через измеряемое вещество, меняется и фиксируется фотоэлементом. Существует два подвида датчиков:

• волоконно-оптические являются наиболее точными, их работа не сильно зависит от колебания температуры. Чувствительным элементом является оптический волновод. Об измеряемой величине давления в таких приборах обычно судят по изменению амплитуды и поляризации проходящего через чувствительный элемент света.
• оптоэлектронные состоят из многослойных прозрачных структур. Через эту структуру пропускают свет. Один из прозрачных слоёв может изменять свои параметры в зависимости от давления среды. Есть два параметра, которые могут изменяться – показатель преломления и толщина слоя.

На фото слева направо представлен принцип действия оптических датчиков давления, работающих на изменение показателя преломления и изменение толщины слоя.

19. Жидкостные датчики являются наиболее точными и стабильными. Однако вследствие эксплуатационных неудобств (малые пределы измерения, необходимость строго вертикального положения, большие габариты и т. п.) они в последнее время вытесняются другими, более совершенными типами датчиков давления. На фото слева представлен датчик с U-образной системой, справа – с колокольной.

20. Ёмкостные датчики состоят из параллельных пластин – конденсаторов, соединённых с диафрагмой. Диафрагма обычно металлическая и подвергается давлению сил, участвующих в процессе с одной стороны, и опорным давлением на другой стороне. Электроды прикреплены к мембране и питаются от генератора высокой частоты. Электроды ощущают любое перемещение диафрагмы. Данный процесс влияет на изменение ёмкости пластин – конденсаторов. Изменение емкости обнаруживается подсоединённой электрической цепью, которая выводит напряжение в соответствии с изменением давления. Данный тип датчика может работать в диапазоне от 2,5 Па – 70 МПа с чувствительностью 0,07 МПа.

21. Поршневые датчики. Поршень, находящийся под давлением контролируемой среды, вызывает сжатие специальной калиброванной пружины. Датчики этого типа не находят широкого применения из-за таких существенных недостатков, как наличие зазора между поршнем и цилиндром и возможность застопоривания поршня. Однако благодаря высокой стабильности поршневые датчики используют для тарировки манометрических систем других типов.

22. Сенсорные датчики преобразовывают механическую деформацию тела в электрический сигнал. На его основе меняется сила сжатия или растяжения предмета в электрический сигнал. При изменении размеров измеряемого тела изменяется его электросопротивление и изменяется уровень выходного сигнала.

23. Пружинные датчики. Действие их основано на возникнове­нии упругой деформации пру­жины, являющейся чувстви­тельным элементом прибора. Деформация возникает при измене­нии давления внутри или снаружи пружины. Изменение формы элемента передаётся на подвижную часть прибора со стрелкой, перемещающейся по шкале. При снятии давления чувствительный элемент принимает первоначальную форму.

В технических манометрах и вакуумметрах обычно применяются упругие пружины:

По сравнению с плоской мембраной и мембранной коробкой гармоникообразная мембрана обладает наибольшей чувствитель­ностью.

24. Потенциометрический датчик давления. Состоит из:

1 – преобразователь;

2 – щётка;

3 – контакты разъёма;

4 – щёткодержатель;

5 – ось поводка;

6 – поводок;

7 – возвратная пружина;

8 – рычаг;

9 – шток;

10, 13 – корпус;

11 – мембран;

12 – канал

Купить датчик давления можно в интернет-магазине “Промышленная Автоматизация”.

Как функционируют тензометрические датчики сильфонного типа?

Измерение силы, воздействующей на упругую часть посредством силовводящего узла, осуществляется за счет искажения на участках, где фиксируются тензорезисторы из фольги. Сетевое напряжение поступает на область питания, а с измерительной области снимают данные исходящего напряжения. Из-за искажения упругой детали осуществляется смена сопротивления в тензорезисторах, что превращается в исходящий сигнал благодаря мостовой системе, работающей на электричестве.

Предел измерения сильфонных датчиков таков: от 5-ти до 1,5 тысячи килограмм. Согласно имеющимся свойствам и системе чертежей можно подобрать подходящий. Есть приборы типа HSX-A/-ASS, HSX-AW, HSXB-A и другие.

Тензодатчики keli выполнены по международным стандартам качества. Как уже упоминалось, исходный материал изготовления гарантирует им крепость и длительный срок эксплуатации, кроме того, эти приборы устойчивы к химическому, механическому и электрическому воздействию, а также появлению коррозии. Модификации обладают определенным уровнем защиты.

Тензометрические датчики также имеют расширенный функционал и меньшие габариты по сравнению с иным весовым оборудованием. Они удобны в использовании, а каждый этап проверки данных автоматизирован. Кроме того, точность полученных показателей очень высока.

Для продления срока эксплуатации во время техобслуживания проводят диагностику тензометрических датчиков, проверяют наличие заземляющего контура, отсутствие пятен коррозии и механических повреждений, затяжку резьбовых скреплений и так далее.

Реле давления и температуры GEORGIN серии F

• Компактная серия промышленного назначения
• Нечувствительность к вибрации
• Исполнение соответствует требованиям класса надежности SIL2
• Исполнение, рассчитанное на жесткие окружающие условия
• Изготавливается во Франции

Компания GEORGIN предлагает широкий ассортимент РЕЛЕ ДАВЛЕНИЯ и РЕЛЕ ТЕМПЕРАТУРЫ серии F, подходящих для самых жестких рабочих условий. Эта серия – обоснованный выбор в случаях, когда необходимы точность и надежность.

Характеристики

• Датчик абсолютного или дифференциального давления
• Контроль температуры: непосредственно в колбе или через капилляр
• Выходной сигнал электрического контакта или пневматический сигнал
• Средство защиты для взрывоопасных зон (ATEX): Корпус во взрывозащищенном исполненииИскробезопасное исполнениеПовышенный уровень безопасностиКонтакт во взрывозащищенном исполненииКонструкционная безопасность
• Корпус во взрывозащищенном исполнении
• Искробезопасное исполнение
• Повышенный уровень безопасности
• Контакт во взрывозащищенном исполнении
• Конструкционная безопасность

Области применения

• выработка тепловой или атомной энергии дизельные двигатели, насосы и компрессоры
• нефтяная промышленность, от добычи до переработки судостроение для торгового или военного флота
• химическая и нефтехимическая промышленность контуры циркуляции пара, печи и горелки
• транспортировка и хранение природного или сжиженного газа системы безопасности торможения
• железнодорожного транспорта
• нагнетание газа резервуары-хранилища
• газовые, паровые или гидравлические турбины системы обработки воды

Принцип действия

Давление или температура воздействуют на чувствительный элемент (ES), который перемещается и действует на гибкий рычаг (LP).

Создаваемая при этом сила уравновешивается пружиной (RG). Так регулируется уставка. При достижении уставки изменение сил нарушает равновесие гибкого рычага (LP) и действует на контакт.

Вторая пружина (RE), действующая на конец гибкого рычага (LP), увеличивает отклонение переключателя(ей). Силу, создаваемую пружиной зоны нечувствительности, можно регулировать и использовать при наличии дифференциальной функции для десинхронизации двух контактов.

ПРИМЕЧАНИЕ: Указанные в нашем каталоге диапазоны реле давления и реле температуры определяют уставку, используемую для снижения давления или температуры.

Конструкция

• Стандартный корпус: из сплава замак, с алюминиевым покрытием, с эпоксидным покрытием
• Корпус во взрывозащищенном исполнении (RTPF): AS10G – алюминий с эпоксидным покрытием
• Корпус из полиэфира (FPP)
• Корпус из нержавеющей стали 316L/1.4404 (FPX)

Наружные винты и фитинги из нержавеющей стали 316 Степень защиты конструкции от проникновения пыли и влаги: IP 66 (исполнение IP68 доступно в качестве опции) Степень защиты от мощных водяных струй: IP 56 (исполнение IP66 доступно в качестве опции) для диафрагменных реле давления в стандартном корпусе типа FML, FMS, FMT в соответствии со стандартом EN 60 529 (IEC 529). Внешняя клемма заземления Для корпусов типа FPP и FPX установка и выверка выполняется с помощью обычных проводов, а для стандартных и взрывозащищенных моделей требует специального внешнего комплекта. Паспортная табличка из нержавеющей стали устанавливается на полиэфирных корпусах или корпусах из нержавеющей стали всех приборов во взрывозащищенном исполнении и приборов с повышенным уровнем безопасности.

Паспортная табличка из нержавеющей стали для стандартных приборов и моделей в искробезопасном исполнении Диапазон специальных настроек Заводская установка и выверка Внутренняя градуированная шкала с окном просмотра Респиратор для ограничения явлений конденсации (IP 56) в стандартном корпусе Настенный монтаж с использованием резьбовых болтов M5, проушин, монтажных кронштейнов или 2-дюймового монтажного комплекта.

ТИП ЧУВСТВИТЕЛЬНОГО ЭЛЕМЕНТА И СОЕДИНЕНИЯ С ТЕХНОЛОГИЧЕСКИМ ПРОЦЕССОМ

Технология сильфонных реле обеспечивает высокую повторяемость. Она рекомендуется для стабильных процессов, не подверженных пульсациям или скачкам давления. Доступны сильфоны из бронзы или нержавеющей стали 316L/1.4404.

Технология диафрагменных реле обеспечивает соответствие двум ограничивающим условиям:

• процессы с пульсирующими явлениями или подверженные скачкам давления
• контроль низкого или очень низкого давления

Для диафрагм используются следующие материалы: нитрилбутадиеновый каучук NBR (например, Perbunan®) – стандартный вариант, либо фторированный синтетический каучук FKM (например, Viton®) или этилен-пропиленовый каучук. Фланцы для корпусов (D)FML изготавливаются из нержавеющей стали 304L/1.4307, а для FPA, (D)FMS, (D)FMT – из нержавеющей стали 316L.

Трубки Бурдона из нержавеющей стали 316L используются для контроля очень высокого давления до 1000 бар.

• G¼» M согласно требованиям EN ISO 228-1 для диафрагменных реле давления, за исключением модели (D)ML.
• Соединительный фитинг NPT (стандартная трубная резьба) согласно ANSI/ASME B1.20.1
• Другие типы соединительных фитингов доступны по заказу.

В зависимости от типа и диапазона приборы могут быть оснащены сепараторами с капилляром или без него.

ДИАПАЗОНЫ РАБОЧИХ ТЕМПЕРАТУР (ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ РЕЛЕ ДАВЛЕНИЯ)

• Бронзовый сильфон: от -20 до +60°C
• Сильфон из нержавеющей стали: от-40 до +150°C
• Трубка из нержавеющей стали: от-40 до +150°C
• Диафрагма из NBR: от -20 до +100°C
• Диафрагма из EP: от -40 до +120°C
• Диафрагма из FKM: от +0 до +150°C

ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР ОКРУЖАЮЩЕГО ВОЗДУХА (КОРПУС)

Температура хранения: от -20 до +70°C – другие по заказу. Для реле температуры модельного ряда C и G: не выше 55°C; модельного ряда B: не выше 50°C

Меньше или равна ±1% от диапазона измерений при постоянном цикле и температуре. Больше ±1% от диапазона измерений при постоянном цикле и температуре для чувствительных элементов моделей FPH и FDH, для диафрагменных приборов, имеющих диапазон ≤40 мбар, и для сильфонных приборов моделей FX.

Манометрические реле давления и температуры

Из общего количества всех первичных измерительных преобразователей, выпускавшихся тогда приборостроительной промышленностью 24%, т. е. наибольшее число, составляют приборы измерения давления. Для сравнения термометров и пирометров по тем же данным изготовляется 14,5%, а электроизмерительных приборов — всего лишь 6%.

Манометрические реле — это регуляторы давления. Они используются для управления различными установками в зависимости от давления в системе жидкости или газа. Обычно такое реле состоит из мембраны, которая воспринимает давление, поршня с пружиной и переключателя с электрическими контактами.

Назначение, классификация и принцип работы

Манометрические реле предназначены для автоматического управления электроприводами насосов, компрессоров и других устройств, а некоторые из них — также для сигнализации о предельных значениях давления жидкостей и газов в цистернах и трубопроводах.

Манометрические реле изготовляются двух типов:

одинарные — имеющие одну контактную систему, регулируемую на размыкание управляемой цепи при заданном максимуме давления в системе;

сдвоенные — представляющие собой два независимо работающих одинарных реле, смонтированных на общем корпусе. Одно из этих реле регулируется на замыкание или размыкание управляемой цепи при нижней, а другое при верхней уставке давления.

Рис. 1. Кинематическая схема манометрического реле

Принцип работы реле следующий: реле с помощью штуцера 1 присоединяется к контролируемой системе. Давление, имеющее место в данной системе, передается через отверстие в штуцере в рабочую полость 2 и воспринимается резиновой мембраной 3, препятствующей одновременно проникновению жидкости или газа внутрь корпуса реле.

Мембрана передает воспринятое ею давление металлическому поршню 4, движению которого препятствует пружина 5, отрегулированная на заданное давление. Когда давление на поршень превзойдет противодействующее давление пружины, поршень опустится и при помощи зубчатой (или рычажной) передачи 6 разомкнет контакты реле.

Реле РМ-52/2 — одинарное реле (кинематическая схема изображена на рис. 3), состоящее из следующих четырех конструктивных узлов:

1) узла, воспринимающего давление;

4) регулирующего устройства.

Рис. 2. Кинематическая схема манометрического одинарного реле типа РМ-52/2

Узел, воспринимающий давление, состоит из металлического поршня 1 и мембраны 2, прижатой к корпусу 4 гайкой 3. Связь между узлом, воспринимающим давление, и зубчатой передачей, состоящей из рейки 5, прикрепленной к стакану 6 и шестерни 7, осуществляется колонками, одним концом прилегающими к основанию поршня, а другим — упирающимися в подвижную втулку 9. Стакан 6 а втулка 9 имеют возможность свободно перемещаться вдоль стержня 10.

Контактная система состоит из якоря 11, закрепленного на оси шестерни 7, контактной пружины 12, прикрепленной к якорю, подвижного контакта 12 в неподвижного контакта 14, прикрепленного на изолирующей колодке 15. Регулирующее устройство состоит из пружины 16, надетой на стержень 10, пробки 17, магнита 18 и винта 19.

Перед установкой реле необходимо отрегулировать давление, для чего:

присоединяют реле через штуцер 20 к контролируемой системе;

вывертывая винт 19, несколько опускают магнит;

плавно завинчивая пробку 17, слегка сжимают пружину;

устанавливают в системе давление, при котором должно произойти размыкание контактов (давление проверяют по манометру) и подают его через штуцер в реле;

если при этом давлении не происходит размыкания контактов, поднимают магнит, ввинчивая винт 19 в корпус, если же контакты разомкнутся до того, как поданное давление достигнет заданной величины, магнит опускают.

Если регулирование магнитом не дает желаемого эффекта, его следует производить сочетанием изменения положении магнита и силы сжатия пружины. Отрегулировав давление, присоединяют его к системе, вводят и присоединяют кабель.

Манометрические сдвоенные реле состоят из трех основных конструктивных узлов:

узла, непосредственно воспринимающего давление;

Узел, воспринимающий давление, состоит из двух поршней и мембраны. Мембраны вместе с кольцами и штуцером закреплены винтами в металлической отливке, на которой монтируется реле. Связь между узлом, воспринимающим давление, и контактной системой осуществляется колонками и системой рычагов. Колонки одним концом жестко связаны с поршнями, а другим упираются в подушки.

Контактная система состоит из неподвижного контакта, закрепленного на изоляционной планке, которая, в свою очередь, укреплена на металлическом угольнике, опирающемся на отливку и подвижного контакта, находящегося на контактной пластине, закрепленной на изоляционной планке. Для надежного замыкания контактов контактная пластина снабжена нажимной пружиной, а для предотвращения обгорания контактов — параллельно контактам включены конденсаторы.

Наличие двух контактных и регулирующих систем позволяет отрегулировать реле на две уставки давления — нижнюю, включающую электродвигатель при падении давления до заданного минимума (регулирование осуществляется пружиной), и верхнюю, отключающую электродвигатель при повышении давления до заданного максимума.

Краткое описание конструкции реле типа РДЕ

Реле типа РДЕ относится к сдвоенным реле и по своей конструкции (кинематическая схема показана на рис. 3) отличается от описанного выше реле РМ, в основном, устройством контактной системы. Контактная система реле в отличие от ранее описанных состоит из двух микровыключателей (переключателей) типа МП-1, контакты которых находятся в карболитовом корпусе. Исполнение реле — водозащищенное.

Рис. 3. Кинематическая схема сдвоенного манометрического реле типа РДЕ

Кинематическая схема сдвоенного манометрического реле типа РДЕ.

Реле может быть использовано также для сигнализации о достижении предельных значений давления. При этом, если разность между величинами давления включения и отключения не превышает 0,2 кг/см 2 , обычно используется только один микровыключатель, а при разности давлений, превышающей 0,2 кг/см 2 , — оба микровыключателя, причем один для сигнализации при достижении нижнего предела давления, а другой — верхнего предела давления.

Манометрические реле температуры

Электронный термометр типа ЭКТ

Приборы этого типа обычно выпускаются на базе одноблочных реле давлений.

Для этого сильфонную коробку соединяют капиллярной трубкой с термобаллоном, заполненным легкокипящей жидкостью или газом с твердым адсорбентом. С повышением температуры давление в замкнутой системе (термобаллон — трубка — сильфон) растет и передается на рычажный механизм реле.

Чувствительным элементом у них является термобаллон, заполненный жидкостью (у ЭКТ-1) или газом (у ЭКТ-2) и соединенный капиллярной трубкой с трубчатой пружиной манометра. ЭКТ, как и ЭКМ, представляет собой трехпозиционное реле.

Диапазон температур размыкания зависит от наполнителя:

с углекислотой от -60 до 0 °С;

с фреоном-12 от -20 до 40° С;

с хлорметилом 0 — 60 и 0 — 100;

с бензолом 50 — 150, 60 — 200 и 100 — 250;

с газообразным азотом 0 — 300 и 0 — 400 °С.

Общий дифференциал регулируется в пределах шкалы. Частный дифференциал равен 0,5°С.Основная погрешность 2,5% от диапазона. Разрывная мощность контактов 10 В·А. Длина капилляра от 1,6 до 10 м.

Конструкция реле ТР-1 и ТР-1Б аналогична реле давления РД-1Б. У реле температуры ТР-2Б в отличие от ТР-1Б повышение температуры приводит к размыканию контактов. Реле этого типа выпускаются также во взрывобезопасном исполнении (TP-1BM) и в морском исполнении (ТР-5М). Реле ТР-5М имеет переключающийся контакт с тремя выводными клеммами. Термобаллон его может быть гладким (для жидкой среды) или оребренным (для воздуха).

Реле TP-2A-06ТM предназначено для отключения фреоновых и аммиачных компрессоров при опасном повышении температуры нагнетания. Может применяться во взрывоопасных помещениях класса В-16. Имеет морское и тропическое исполнение. Разрывная мощность контактов при переменном напряжении 220 В равна 300 В·А.

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Просто пройдите по ссылке и подключитесь к каналу.

Применение

·         Бункерные весы. Бункер ставится на 3-4 шт под опоры на среднем уровне. Как правило использут в пищевой и химической до 1 – 2 т.

·         Дозаторы. “Сильфоны” широко используют в дозаторных весах. Уровень защиты IP68 вместе с надежной и простой конструкцией делает этот датчик наилучшим решением.

·         Конвейерные весы. Сильфонные датчики веса используют в конвейерных весах с высокими требованиями к классу защиты не ниже IP68. Материал корпуса из нержавеющей стали позволяет использовать эти тензометрические датчики на пищевых конвейерах.

Преимущества

·         Простая конструкция

·         Высокая надежность

·         Низкий профиль

·         Компактные размеры

·         Устойчивость к вибрациям

·         Наивысшая защищенность IP68

·         Соответствие стандартам ГОСТ и OIML R60

·         Гарантия 3 года

Корпус сильфонного тензометрическго датчика  изготавливается из нержавеющей стали.  Класс пылевлагозащиты(класс защиты) IP68, IP67. Класс IP68 предусматривает наивысший уровень защиты, используется при глубоких контактов с жидкостью. IP68 присваивается при обеспечивании герметичности тензодатчика с помощью сварки и защитный гофры- сильфона.  Класс точности C3 соответствует стандартам и обеспечивает высокие метрологические характеристики. Класс точности C3 — это 3000 делений с наименьшим поверочным интервалом НПИ/10000. Чувствительность, РКП  2 мВ/В . Входное сопротивление 365 Ом. Выходное сопротивление от 350 Ом до 700 Ом. Кабель 4-х жильный с классической распиновкой. Длина кабеля для консольного тензодатчика от 3 метра. Рабочий диапазон температур от -35 до +65 градусов. Цена от 11 000 рублей. Предлагаем скидки оптовым и постоянным клиентам.

Аналоги

Тензодатчик HBM Z6FC3 100kg, Keli HSX A 300kg, Тензо-М Т2, Т4 относят к сильфонному типу. Тензодатчики Z6FC3 принадлежит бренду HBM. Это обуславливает очень высокую цену датчиков веса. Однако, Вы можете убедиться, что тензодатчики Z6FC3, как и датчик Keli HSX A производятся в Китае. SBM11 100kg и 300kg является аналогом HBM Z6FC3 100 kg и Keli HSX A 300kg. Купить Сильфонный тензодатчик  SBM11 300kg у нас Вы можете по цене от 10 500 рублей против цены около 30 000 рублей за HBM ZCFY 300kg и 12 000 рублей за Keli HSX-A 300kg. Прямые поставки от производителя в Китае. Доставляем по Москве и всем городам России: Казань, Санкт-Петербург, Ростов-на-дону, Волгоград, Екатеринбург, Новосибирск, Хабаровск, Владивосток, Омск, Челябинск, Краснодар и другие. Более широкая номенклатура аналогов доступна в таблице.
