Датчики давления грунта

Производитель: SOIL Instruments

Используется для измерения давления в грунтовых массивах и искусственных насыпях.

Измерительная мембрана струнного датчика давления грунта изготавливается из двух стальных пластин, сваренных по периметру с небольшим зазором между ними. Зазор заполняется маслом.

При помощи короткой стальной трубки к устройству присоединяется струнный датчик давления. Таким образом, создается закрытая гидравлическая система.

Струнные датчики давления грунта выпускаются в двух исполнениях: с двумя активными поверхностями и с одной активной поверхностью. Датчики с одной активной поверхностью используют в случае, если необходимо измерить давление на конструкцию (например, подпорную стену, тоннельную обделку, сваю, трубу, ограждение траншей и т.д).

Наличие встроенного термистора позволяет отделить температурные изменения от изменений, вызванных деформациями.

С данным оборудованием обычно покупают:

Описание

36XW PP — модификация датчика 36XW cо специальной насадкой для измерения порового давления. Поровое давление — гидродинамическое давление воды , находящейся в порах грунта . Датчик порового давления применется для анализа грунта по ГОСТ 19912-2012 при строительстве и эксплуатации сооружений 1-го уровня ответственности, а также при мониторинге природных оползневых процессов. Так же прибор может применяться в автоматизированных системах мониторинга опасных геологических процессов.

Цифровой выходной сигнал преобразователейВ соствав серии 36 XW входит пьезорезистивный сенсор и микропроцессорная электроника со встроенный 16-битным аналого-цифровым преобразователем. Температурная погрешность и нелинейность сеносра компенсируются математическими алгоритмами. Датчик порового давления 36XW PP так же комплектуется При помощи программы CSS30 и кабеля KELLER K-114, преобразователь давления может быть подключен к ноутбуку или компьютеру. Программа CSS30 также позволяет считывать данные и графически отображать их на ПК. До 128 преобразователей могут быть соединены в единую Bus-систему.

ПрограммированиеПри помощи программы CSS30, RS485-конвертора (например KELLER K114) и ПК можно отображать давление, изменять единицы измерения, подстраивать ноль. Также можно настроить любые значения в пределах измеряемого диапазона для аналоговых выходных сигналов.

Прибор для измерения давления поровой жидкости в грунтах

Прибор для измерения давления поровой жидкости в грунтах относится к приборам диагностики состояния грунтов оснований и откосов земляных сооружений, а также склонов при воздействии неблагоприятных факторов: вибродинамических, собственных колебаний ТС, природно-климатических, техногенных статических, фильтрационных и т.д. Технический результат заключается в повышении точности измерения фактического давления благодаря контакту выдавливаемого грунта в точках поверхности фильтра, в которых скорость фильтрации одинакова. Прибор представляет собой герметичную трубу с наконечником и вертикальным щелевидным отверстием, внутри которой установлены фильтр и капилляр, одним концом соединенный с фильтром, а другим — с регистрирующим устройством 5. Щелевидное отверстие выполнено в нижней части трубы. Фильтр 3 выполнен из пористого камня и установлен в герметичной части трубы так, что перекрывает щелевидное отверстие. Точность измерения прибора составляет 0,001 кГ/см 2 . 1 п.ф. 1 ил.

Полезная модель относится к приборам диагностики состояния грунтов оснований и откосов земляных сооружений, а также склонов при воздействии неблагоприятных факторов: вибродинамических, собственных колебаний грунтовых технических систем (ГТС), природно-климатических, фильтрационных и т.д.

На изменение состояния грунтов ТС влияют различные разрушающие факторы: статические, вибродинамические, мерзлотно-грунтовые, природно-климатические и т.д. Наиболее разрушающее воздействие оказывают вибродинамические нагрузки, при которых частицы грунта подвергаются механическим колебаниям. При этом величина перемещений частиц грунта в глубину зависит от пористости, т.е. степени уплотнения грунтов ГТС и величины вибродинамической нагрузки. В свою очередь плотность грунтов ГТС зависит от несущей способности грунтов основания, которая связана с наличием в нем влаги. Большое содержание влаги вызывает потерю прочности глинистых грунтов основания и появление пластических деформаций, обусловленные текучестью слабых грунтов под нагрузками.

Для надежного выбора противодеформационных мероприятий (ПДМ) необходима достоверная диагностика состояния грунтов, учитывающая минимальное изменение давления жидкости слабого грунта от воздействия вибродинамической нагрузки, определение которого является проблемой в области диагностики слабых грунтов.

Маслопровод соединен с манометром. Между фильтром и датчиком порового давления расположено приемное отделение.

Прибор работает следующим образом. На выбранном участке в приподошвенной зоне в грунт слабого основания земляного полотна забивается труба на необходимую глубину. До приложения внешней нагрузки система «пористый камень — слабый грунт» находится в термодинамическом равновесии.

После приложения вибродинамической нагрузки создается напор, который обусловливает выдавливание (фильтрацию) воды из пор грунта.

В результате в пористый камень фильтра прибора поступает дополнительная жидкость выдавливаемой воды. Жидкость грунта по порам фильтра из пористого камня поступает в приемное отделение, передает давление на сильфон и манометр, фиксирующий изменение порового давления. Точность измерения порового давления данного прибора составляет 0,1 кГ/см 2 .

По величине порового давления определяется состояние прочных грунтов ГТС и выбираются противодеформационные мероприятия.

Известный поропъезометр обладает простотой получения измеряемых данных. Однако точность измерения этого прибора является недостаточной. Это обусловлено следующими причинами. Во-первых, высокой инерционностью, из-за которой прибор срабатывает только при значительных расходах воды. Во-вторых, прибор измеряет только среднее давление движения воды в порах грунта. Это обусловлено большой площадью контакта выдавливаемого грунта с поверхностью фильтра прибора. Контакт происходит по всей цилиндрической поверхности фильтра. При этом скорость фильтрации в разных точках фильтра, лежащих в одном горизонтальном сечении, будет различна, так как потеря напора зависит от длины пути фильтрации согласно второму закону механики грунтов.

Прибор работает аналогично тому, как работает прибор-аналог. На выбранном участке в приподошвенной зоне в грунт слабого основания земляного полотна забивается труба на необходимую глубину. До приложения внешней нагрузки система «пористый камень — слабый грунт» находится в термодинамическом равновесии. После приложения вибродинамической нагрузки сдвигающие усилия увеличивают внешнее давление жидкости в грунте. При этом создается напор, который выдавливает (фильтрует) воду из пор грунта. В результате дополнительная жидкость выдавливаемой воды поступает в пористый камень фильтра и приемное отделение, давит на диафрагму датчика порового давления, вызывая перемещение ее верх и изменение давления в масле, что позволяет по манометру определить величину среднего порового давления. Точность измерения порового давления данного прибора составляет 0,02 кГ/см 2 .

Известный поропъезометр обладает простотой получения измеряемых данных и имеет малую инерционность, что приводит к срабатыванию прибора при минимальных расходах воды и повышению точности измерения порового давления.

Однако, точность измерения порового давления остается недостаточной, что обусловлено измерением только среднего давления движения воды в порах грунта. Это обусловлено большой площадью контакта выдавливаемого грунта с поверхностью фильтра прибора. Контакт происходит по всей цилиндрической поверхности фильтра. При этом скорость фильтрации в разных точках фильтра, лежащих в одном горизонтальном сечении, будет различна, так как потеря напора зависит от длины пути фильтрации согласно второму закону механики грунтов.

Задача, решаемая полезной моделью, заключается в разработке прибора для измерения давления поровой жидкости в грунтах, срабатывающего при минимальных расходах воды и имеющего высокую точность измерения фактического давления благодаря контакту выдавливаемого грунта в точках поверхности фильтра, в которых скорость фильтрации одинакова.

Для решения поставленной задачи в приборе для измерения давления поровой жидкости, содержащем трубу с наконечником и фильтром, внутри которой установлен капилляр, одним концом связанный с фильтром, а другим — с регистрирующим устройством, труба в нижней части выполнена герметичной с вертикальным щелевидным отверстием, фильтр установлен внутри трубы, перекрывая щелевидное отверстие, а капилляр контактирует непосредственно с фильтром.

На фиг. представлена схема прибора для измерения давления поровой жидкости в грунтах.

Прибор для измерения давления поровой жидкости в грунтах содержит герметичную трубу 1 с наконечником и вертикальным щелевидным отверстием 2, внутри которой установлены фильтр 3 и капилляр 4, одним концом соединенный с фильтром 2, а другим — с регистрирующим устройством 5.

Щелевидное отверстие 2 выполнено в нижней части трубы 1. Фильтр 3 выполнен из пористого камня и установлен в герметичной части трубы 1 так, что перекрывает щелевидное отверстие 2.

Опытный образец представляет собой трубу диаметром 25 мм и длиной 1 м. Вертикальное щелевидное отверстие имеет размеры 15×30 мм. Фильтр выполнен из кварцевого песка, склеенного на латунной сетке. Капилляр, контактирующий с фильтром, представляет собой трубку диаметром 2,5 мм. Измерения порового давления проводились на глубине 0,6 м на слабом участке основания насыпи при проходах железнодорожного подвижного состава.

На выбранном участке в приподошвенной зоне в грунт слабого основания земляного полотна на необходимую глубину забивается труба 1. До приложения внешней нагрузки система «пористый камень фильтра 3 — слабый грунт» находится в термодинамическом равновесии. После приложения вибродинамической нагрузки сдвигающие усилия увеличивают внешнее давление жидкости в грунте. При этом создается напор, который выдавливает (фильтрует) воду из пор грунта. Через вертикальное щелевидное отверстие 2 на фильтр 3 передается напор, имеющий только одинаковую длину пути фильтрации. При этом напоры, лежащие в одном горизонтальном сечении, имеющие разную длину пути фильтрации, обтекают герметичную трубу 1 и не поступают в щелевидное отверстие 2. В результате дополнительная жидкость выдавливаемой воды поступает в пористый камень фильтра 3 и капилляр 4 с одинаковой скоростью фильтрации согласно второму закону механики грунтов. Одинаковая скорость фильтрации в поперечном сечении фильтра 3 обеспечивает измерение фактического порового давления от вибродинамической нагрузки. Изменение давления в пористом камне фиксируется регистрирующим устройством 5. Измерение фактического порового давления повышает точность измерения, что позволяет правильно выбрать противодеформационные мероприятия. Точность измерения порового давления данного прибора составляет 0,001 кГ/см 2 .

Опытные испытания показали, что точность измерения порового давления на порядок выше, чем у прототипа.

Источники, принятые во внимание:

1. Механика грунтов. / Н.А.Цытович. Учебное пособие для вузов. — М.: Госстройиздат, 1963. С.147-149.

2. Оползни и противооползневые сооружения. Механические свойства грунтов. / Вопросы геотехники, №5. Под ред. М.Н.Гольдштейна. — Днепропетровск, 1962. С.10.

3. Полевые методы инженерно-геологических исследований. / Г.К.Бондарик, И.С.Комаров, В.И.Ферронский. — М.: Недра, 1967. С.179-182.

Прибор для измерения давления поровой жидкости в грунтах, содержащий трубу с наконечником и фильтром, внутри которой установлен капилляр, одним концом связанный с фильтром, а другим — с регистрирующим устройством, отличающийся тем, что труба в нижней части выполнена герметичной с вертикальным щелевидным отверстием, фильтр установлен внутри трубы, перекрывая щелевидное отверстие, а капилляр непосредственно контактирует с фильтром.

Датчик для измерения давления грунта

Владельцы патента RU 2656136:

Изобретение относится к техническим устройствам для измерения давления в пластичных и сыпучих средах, в т.ч. грунтах. В датчике давления, включающем корпус 1, чувствительный элемент 2, измерительное приспособление 3 и силовоспринимающую систему с упором 11, силовоспринимающая система выполнена в виде двух жестких дисков 5 и 6, между которыми размещен чувствительный элемент 2 в виде диска из упругосжимаемого материала, при этом жесткие диски 5 и 6 и чувствительный элемент 2 соосно ориентированы относительно друг друга цилиндрическими направляющими 7, оснащенными регулировочными гайками 8 предварительного сжатия чувствительного элемента, а один из жестких дисков 5 имеет возможность свободного перемещения по направляющим 7 и снабжен центрирующей лункой 9 для сопряжения со сферической головкой 12 упора 11, закрепленного на корпусе 1, и симметрично закрепленными на нем измерительными приспособлениями 3. Технический результат — повышение эффективности измерения контактного давления грунтового основания, по сравнению с существующими аналогами, за счет возможности получения его в заданной точке контакта конструкции с грунтом, упрощение конструкции и эксплуатации датчика для измерения давления грунта. 2 ил.

Недостатками указанного устройства являются сложность изготовления и эксплуатации датчика.

Недостатками известных устройств является относительная сложность изготовления и эксплуатации датчика.

Техническим результатом изобретения является повышение эффективности датчика для измерения давления грунта, уменьшение сложности изготовления и эксплуатации, а также снижение его стоимости.

Технический результат достигается тем, что в датчике для измерения давления грунта, включающем корпус с упором, чувствительный элемент, силовоспринимающую систему и измерительное приспособление, согласно изобретению силовоспринимающая система выполнена в виде двух жестких дисков, между которыми размещен чувствительный элемент в виде диска из упругосжимаемого материала, при этом жесткие диски и чувствительный элемент соосно ориентированы относительно друг друга цилиндрическими направляющими, оснащенными регулировочными гайками предварительного сжатия чувствительного элемента, причем один из жестких дисков имеет возможность свободного перемещения по цилиндрическим направляющим и снабжен центрирующей лункой для сопряжения со сферической головкой упора, неподвижный диск размещен соосно корпусу, а измерительное приспособление закреплено на подвижном диске.

Новизна изобретения заключается в том, что силовоспринимающая система выполнена в виде двух жестких дисков, между которыми размещен чувствительный элемент, выполненный в виде диска из упругосжимаемого материала, при этом жесткие диски и чувствительный элемент соосно ориентированы относительно друг друга цилиндрическими направляющими, оснащенными регулировочными гайками предварительного сжатия чувствительного элемента, причем один из жестких дисков имеет возможность свободного перемещения по цилиндрическим направляющим и снабжен центрирующей лункой, сопряженной со сферической головкой упора, неподвижный диск размещен соосно корпусу, а измерительное приспособление закреплено на подвижном диске.

Такое конструктивное исполнение позволяет упростить изготовление и эксплуатацию датчика для измерения давления грунта, применяемого в случае измерения малых давлений и не имеющего ограничений по форме и размерам.

Вышеуказанные новые признаки и свойства отсутствуют в известных технических решениях и позволяют предложенному техническому решению обеспечить его эффективность и снизить стоимость изготовления.

Вышеизложенное позволяет утверждать, что предложенное техническое решение соответствует критериям изобретения «новизна» и «изобретательский уровень».

Заявляемый датчик для измерения давления грунта и пояснения по его работе схематично изображены на чертеже, где на

фиг. 1 — датчик для измерения давления грунта (вид сбоку с разрезом корпуса вертикальной плоскостью);

фиг. 2 — датчик для измерения давления грунта (разрез А-А).

Датчик для измерения давления грунта состоит из корпуса 1, чувствительного элемента 2, измерительного приспособления 3 в виде двух датчиков перемещений и фиксаторов 4, силовоспринимающей системы в виде двух жестких дисков 5 и 6, цилиндрические направляющие 7, регулировочные гайки 8, центрирующую лунку 9, подвижную герметичную прокладку 10.

Измеряемая сила передается на датчик для измерения давления грунта через центрирующий упор 11 со сферической головкой 12.

Чувствительный элемент 2 выполнен в виде диска из упругосжимаемого материала, например резины, и размещен между двумя жесткими дисками 5 и 6 и соосно этим дискам.

Диски 5 и 6 соосно ориентированы относительно друг друга направляющими 7. Один из дисков 5 имеет возможность перемещаться по направляющим 7. Гайками 8 создается и регулируется предварительное сжатие чувствительного элемента 2.

Второй жесткий диск 6 соединен с корпусом 1 подвижной герметичной прокладкой 10.

Центрирующая лунка 9 выполнена на поверхности подвижного диска 5 в точке пересечения с его поверхностью оси симметрии дисков.

Измерительное приспособление 2 выполнено из двух измерителей линейных перемещений, расположенных симметрично относительно оси симметрии дисков. Каждый из измерителей линейных перемещений может быть выполнен в виде цифрового или индукционного датчика линейных перемещений.

Выполнение чувствительного элемента 2 из упругосжимаемого материала обеспечивает его обратимую деформацию и воспроизводимость данных ее измерений, повышает их достоверность и точность.

Выполнение чувствительного элемента 2 в виде диска и размещение его соосно жестким дискам 5 и 6 с помощью цилиндрических направляющих 7 обеспечивает равномерное распределение сжимающей нагрузки на чувствительный элемент 2 и повышает достоверность результатов измерений давления грунтового основания.

Выполнение центрирующей лунки 9 на подвижном диске 5 и сферической головки 12 на упоре 11 обеспечивает соосную передачу нагрузки на датчик для измерения давления грунта и повышает достоверность результатов измерений давления грунтового основания.

Датчик для измерения давления грунта работает следующим образом.

На выровненное грунтовое основание 13 устанавливают датчик для измерения давления грунта в собранном виде так, чтобы наружная поверхность жесткого диска 6 имела непрерывный контакт с основанием 13. Фундамент или заменяющий его штамп со специальным гнездом для размещения датчика для измерения давления грунта монтируют так, чтобы подошва фундамента/штампа была в одной плоскости с наружной поверхностью жесткого диска 6. При этом упором 11 фиксируют исходное положение датчика для измерения давления грунта и регистрируют начальные показания измерителей линейных перемещений измерительного приспособления 3. После нагружения грунтового основания фундаментом или штампом регистрируют текущие показания измерителей линейных перемещений измерительного приспособления 3. Среднее значение показаний измерителей линейных перемещений измерительного приспособления 3 принимают за фактическое значение сжатия чувствительного элемента 2, по которому судят о величине измеряемого давления грунтового основания.

Датчик давления, включающий корпус, чувствительный элемент, измерительное приспособление и силовоспринимающую систему с упором, отличающийся тем, что силовоспринимающая система выполнена в виде двух жестких дисков, между которыми размещен чувствительный элемент в виде диска из упругосжимаемого материала, при этом жесткие диски и чувствительный элемент соосно ориентированы относительно друг друга цилиндрическими направляющими, оснащенными регулировочными гайками предварительного сжатия чувствительного элемента, а один из жестких дисков имеет возможность свободного перемещения по направляющим и снабжен центрирующей лункой для сопряжения со сферической головкой упора, закрепленного на корпусе, и симметрично закрепленными на нем измерительными приспособлениями.

Обзор датчиков для измерения давления грунта

Рабочими элементами являются две пластины из нержавеющей стали. Они располагаются в параллельных плоскостях, и запаиваются с небольшим зазором, который заполняется де-аэрированным этиленгликолем.

Бывают устройства с одной активной поверхностью или с двумя. В первом случае пластины имеют круглую форму, а прибор располагается в горизонтальной плоскости. Он используется для измерения давления на конструкцию. Устройство с двумя считывающими поверхностями имеет форму меча, и втыкается в землю вертикально. С его помощью осуществляется мониторинг комплексного напряжения.

Давление на пластины снимается считывающим устройством. Именно то, каким способом расшифровываются нагрузки, отличает разные типы устройств. Специалистами «ФСП Инжиринг» используются датчики двух типов — это FSG и VW.

Датчики FSG-типа

К измерительному мосту Уитстона подводится фольгированный тензодатчик. Давление грунта трансформируется в электрический сигнал, сила которого пропорциональна напряжению пластины и деформации ячейки. Когда фольга воспринимает изменения, меняется коэффициент её сопротивления. Электрическая схема фиксирует показатель. Именно его значение принимается во внимание при проведении расчётов.

Датчики струнного типа VW

К закрытой гидравлической системе, созданной двумя запаянными пластинами, подводится трубка со струнным датчиком. После погружения датчика в грунт на пластины оказывается давление. Частота колебания струны характеризует оказываемую нагрузку.

Преимущества измерения давления грунта датчиками:

– возможность использования в неблагоприятных и экстремальных условиях;

– независимость точности измерений от длины кабеля;

– возможность автоматического измерения и использования сети устройств.

В прибор может быть встроен термистор и стабилизатор, защищающий от скачков напряжения. Снимать показания можно в ручном режиме или наблюдать за сменой нагрузок в режиме реального времени. Для дистанционного автоматического мониторинга к сети датчиков подключается программный комплекс УСМ-портал. Он позволяет отслеживать обновления графика нагрузок. Длительность исследований зависит от точности измерений, которой нужно добиться.

Датчики давления грунта

Эксперты инженерно-технического центра ФСП Инжиниринг исследуют свойства грунтов, проводят мониторинг состояния сооружений и строительных конструкций. Для грунтовых изысканий используются датчики которые позволяют измерять давление в грунте при различных условиях.

Датчик грунта устанавливается в изучаемую среду разными способами. Для погружения на большую глубину бурится скважина, в которую опускается монтажная труба с задавливаемым датчиком. После его заглубления труба извлекается, а скважина заполняется грунтом. На поверхности остаётся кабель, с помощью которого передаются показания прибора.

На небольшую глубину датчик в землю может устанавливаться путём снятия пласта нужной высоты. В этом случае роется траншея, в которую укладывается измерительное оборудование.

Функция датчиков давления грунта:

– фиксировать и регистрация измерительных величин;

– контроль горизонтальных напряжений в скважинах;

– измерение разнонаправленного напряжения у поверхности тоннелей;

– определение напряжённости грунтового массива в месте планируемого строительства;

– расчет давления на дамбу и проверка несущего напряжения фундамента.

Датчик давления грунта BEC-A/BED-A (малогабаритный)

Датчики серий BEC-A и BED-A это миниатюрные датчики грунтового давления с наружным диаметром 30 мм и диаметром поверхности, чувствительной к давлению, 23 мм. Датчики используются для измерения распределения грунтового давления в течение небольшого периода или при модельных экспериментах.

Свойства: • Подходят для кратковременных испытаний

Технические характеристики: — Рабочие характеристики Номинальные диапазоны:

Измерение давления грунта

BED-A-500KP 500 кПа BED-A-1MP 1 МПа

Нелинейность: в пределах ±2% НВС Гистерезис: в пределах ±1 % НВС Номинальный выходной сигнал (НВС): 0.25 мВ/В или больше

— Характеристики среды Безопасный температурный диапазон: от -10 до 60°C

Компенсированный температурный диапазон: от 0 до 50°C Тепловой эффект нуля: в пределах ±0.4% НВС/°C Тепловой эффект на выход: в пределах ±0.4%/°C

— Электрические характеристики Безопасное напряжение возбуждения: 4 В переменного или постоянного тока

Рекомендуемое напряжение возбуждения: 2-4 В переменного или постоянного тока Входное сопротивление: 120 Ом ±1.7% Выходное сопротивление: 120 Ом ±1.7% Кабель: 4-проводной (0.08 мм 2 ) экранированный хлоропреновый кабель, диаметром 4 мм и длиной 3 м, без разъёма (Экран кабеля не соединён с корпусом.)

— Механические свойства Безопасный диапазон перегрузки: 120% Вес: примерно 120 г

Размеры: см. в оригинальном английском pdf-описании от производителя.

*Технические характеристики, размеры, комплектация и маркировка могут быть изменены производителем без предварительного уведомления.

Наши Контакты

Технические вопросы, консультации, заявки на проведение работ

+7 (903) 196-25-16 Постоев Г.П.

+7(926)173-35-37 Казеев А.И.

+7 (495) 607-46-23 (рабочий)

Датчик порового давления — 36XW PP

Товар в наличии под заказ Доставка по всей России Телефон для заказа: +7(800)777-18-50

ДАТЧИК ПОРОВОГО ДАВЛЕНИЯ ЦИФРОВОЙ

Датчик порового давления цифровой (далее ДПДЦ), предназначен для измерения поровых давлений в грунтовом массиве (измерения пьезометрического уровня подземных вод) и преобразования полученных измерений в цифровой код в период изысканий, строительства и эксплуатации сооружений 1-го уровня ответственности, а также при мониторинге природных оползневых процессов.

ДПДЦ может применяться в автоматизированных системах мониторинга опасных геологических процессов.

ДПДЦ используется в составе пункта геофизического мониторинга ПГМ, создаваемого совместно с Геофизической службой РАН в рамках мероприятия 85 «Создание системы сейсмического мониторинга на территории Черноморского побережья Северного Кавказа, обеспечивающей надежный сейсмический контроль за важнейшими олимпийскими объектами и объектами жизнеобеспечения», ФЦП «Снижение рисков и смягчение последствий чрезвычайных ситуаций природного и техногенного характера в Российской Федерации до 2015 года».

ДПДЦ обеспечивает выполнение следующих функций :

Методика проведения измерений порового давления в массиве дисперсных грунтов

Измерения следует производить в скважинах с обсадными трубами диаметром 127,5мм ниже уровня грунтовых вод.

Выбор места и глубины размещения датчика производится согласно геологическому разрезу, например, в слоях с повышенным водопритоком или в так называемых плывунах и т.д.

Датчик погружается в днище скважины путем задавливания штока с конусным наконечником, в котором расположен измерительный преобразователь порового давления. В качестве задавливающего устройства может использоваться буровой станок.

После задавливания производится измерение порового давления с частотой не менее 1 раз в час.

Основные технические данные и характеристики

Потребляемая мощность, Вт, не более:

·в режиме максимального потребления

Габаритные размеры, мм, не более

Рабочие условия применения ДПДЦ:

Рис. 1. ДПДЦ. Общий вид без устройства установки.

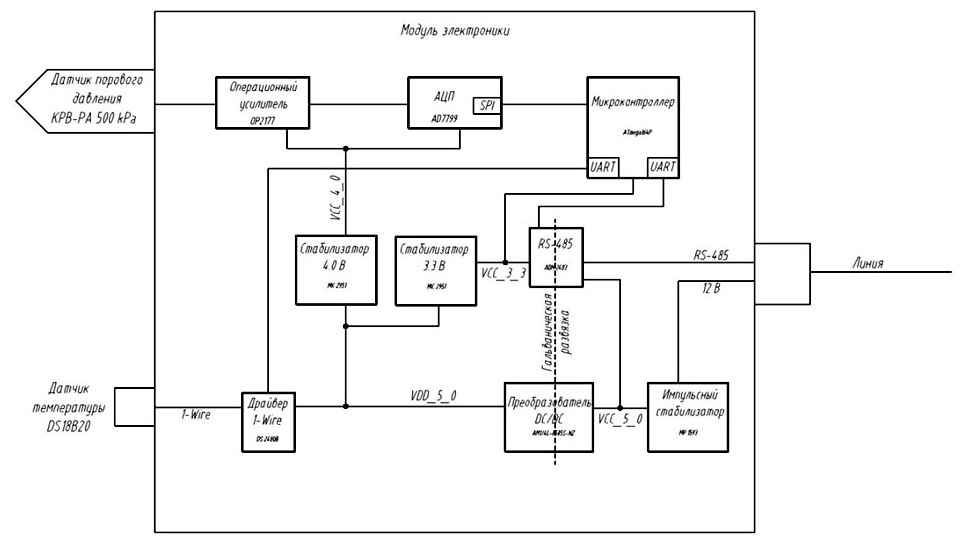

Рис. 2. Структурная схема ДПДЦ.

Рис. 3. ДПДЦ перед установкой в скважину.

Рис. 4. Размещение ДПДЦ в скважине.
