Индуктивный датчик
Индуктивные бесконтактные датчики (выключатели) серии ВБИ применяются там, где важна надежная работа оборудования. Срабатывая от металла, они наиболее широко используются в качестве конечных выключателей в станках с ЧПУ, в автоматических линиях.
Последнее обновление
07 марта 2023
Навигация

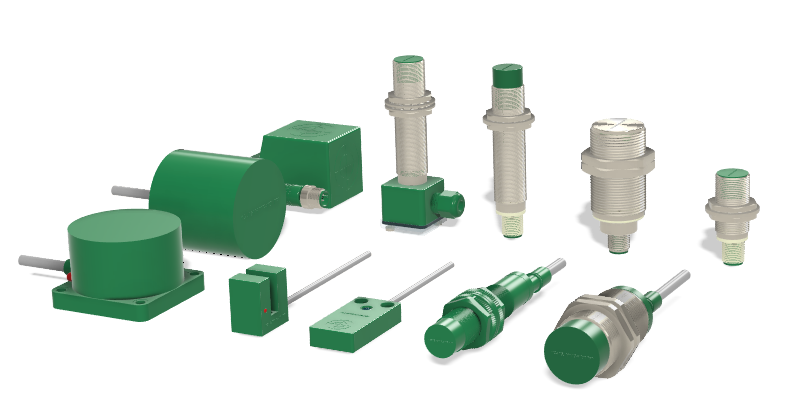

Цилиндрические индуктивные датчики выпускаются в различных размерах и типах цилиндрического корпуса. Могут быть в экранированном и неэкранированном исполнении. Доступны варианты корпусов с метрической резьбой и гладкие. Цилиндрический корпус изготавливается из никелированной латуни или из полиамида армированного стекловолокном.
Исполнения
Доступны в версиях с постоянным напряжением питания PNP и NPN для включения в трехпроводную линию связи, с постоянным напряжением питания для включения в двухпроводную линию связи, а также с переменным напряжением питания. Для удобства подключения доступны исполнения со встроенным кабелем и штуцером для крепления влагозащитного уплотнения, клеммной коробкой или разъемом М12. Для тяжелых условий эксплуатации разработаны модификации с высокой степенью пылевлагозащиты IP68, холодоустойчивые от -55°C, с увеличенным расстоянием срабатывания.
Прямоугольный корпус
Прямоугольные индуктивные датчики приближения имеют больший диапазон чувствительности, чем индуктивные датчики в традиционных цилиндрических корпусах. Индуктивные датчики в прямоугольном корпусе представляют собой бесконтактную альтернативу механическим концевым выключателям. Материал корпуса полиамид армированный стекловолокном химически стойкий по отношению к рабочим средам, является износостойким и обладает термостойкими свойствами.
Доступны специальные модели позволяющие менять положение чувствительной поверхности в пяти плоскостях. Выпускаются в версиях с переменным или постоянным напряжением питания, а также возможностью включения в двухпроводную или трехпроводную линию связи. Для удобства подключения доступны исполнения со встроенной клеммной коробкой или разъемом М12.
Щелевой корпус
Щелевые индуктивные датчики доступны в широком диапазоне по размеру щели 6, 10 и 25 мм. Электромагнитное поле сосредоточено в пространстве между двух сторон прорези. Щелевой датчик срабатывает, когда в прорезь помещается металл. Минимальная глубина погружения объекта воздействия сверху и/или сбоку составляет ориентировочно 60%. Индуктивный датчик в щелевом типе корпуса применяется в местах, где требуется высокая повторяемость.
Доступны модификации с постоянным напряжением питания PNP и NPN для включения в трехпроводную линию связи, с постоянным напряжением питания для включения в двухпроводную линию связи, а также с переменным напряжением питания. Для удобства подключения выпускается со встроенным кабелем.
Фланцевый корпус
Индуктивный датчик фланцевый имеют прочную конструкцию и диапазон чувствительности от 25 до 150 мм. Идеально подходят для мест где требуются обнаружить объект на большом расстоянии. Электронная схема залита специальным герметизирующим составом для защиты от ударов, вибрации и загрязнений, что делает их идеальным решением для работы в тяжелых условиях. Фланцевый корпус изготовлен из полиамида армированного стекловолокном химически стойким по отношению к рабочим средам, является износостойким и обладает термостойкими свойствами.
Выпускаются в версиях с переменным или постоянным напряжением питания, а также возможностью включения в двухпроводную или трехпроводную линию связи. Для удобства подключения доступны исполнения со встроенным кабелем, клеммной коробкой или разъемом М12.
Заключение
Мы не останавливаемся на достигнутом и всегда ищем новые решения как конструктивные, так и интеллектуальные и применяем их в серийных изделиях.
Параллельно с качественными улучшениями ведется непрерывный процесс разработки новых моделей индуктивных датчиков.
Рекомендуемое оборудование
В наличии 1 шт.
4 434.00 ₽
В наличии 0 шт.
6 516.00 ₽
В наличии 4 шт.
3 390.00 ₽
4 068.00 ₽
Результат
Вся продукция сертифицирована и соответствует требованиям Технического регламента”О безопасности низковольтного оборудования” ТР ТС 004/2011″Электромагнитная совместимость технических средств” ТР ТС 020/2011
Этот сайт использует файлы cookie для хранения данных и сервисы статистики.Продолжая использовать сайт, вы даете свое согласие на работу с этими файлами и сервисами.
Индуктивные датчики ВБ2 предназначены для бесконтактного обнаружения и подсчета различных объектов, находящихся в зоне их чувствительности. В отличие от емкостных датчиков, индуктивные датчики реагируют только на металлы и не чувствительны к остальным материалам, что повышает их защищенность от помех. Например, введение в зону чувствительности датчика рук оператора, эмульсии, воды, смазки и других неметаллических предметов не приведет к ложному срабатыванию.
Применение бесконтактных индуктивных датчиков
Объектами воздействия на индуктивные датчики являются только металлические, магнитные, ферро-магнитные материалы и аморфные металлы. Индуктивные датчики наиболее эффективно использовать в качестве конечных выключателей в транспортной отрасли, металлургии, промышленной автоматике, а также в машиностроении и станкостроении.
Наиболее широко индуктивные датчики применяются в системах, где необходимы:
- контроль работы автоматических линий и конвейеров;
- контроль положения металлических объектов в пространстве;
- контроль вращения валов и шестерен.
Функциональная схема
Принцип действия индуктивных бесконтактных датчиков основан на изменении параметров магнитного поля катушки индуктивности, в зону которой попадает металлический объект. При подаче питания перед активной зоной датчика, представляющей собой катушку индуктивности, возникает магнитное поле, которое является зоной чувствительности датчика. При внесении в эту зону металлического объекта изменяются параметры поля катушки и состояние выхода датчика.
Расстояние срабатывания датчика определяется его конструктивным исполнением (см. таблицу конструктивных исполнений).
