Конвертер для pt1000

Нормирующий преобразователь Seneca T120

• Преобразование сигналов термосопротивлений Pt100 и Ni100 с помощью Т120, подключение по 2-х, 3-х, 4-х проводной схеме.
• Подключение сигналов термосопротивлений Pt100/500/1000, Cu50/100 и Ni100/120/1000 по 2-х, 3-х, 4-х проводной схеме, сигналов термопар J/ K/ R/ S/ T/ B/ E/ N/ L и переменных резисторов для преобразования, с помощью Т121.
• Возможность преобразования сигналов токовых шунтов от минус 150 до 150 мВ с помощью Т121, наличие у него гальванической развязки.
• Погрешность преобразования не более 0,1 %, разрешение ЦАП 16 бит.
• Компактные габаритные размеры, установка в клеммную головку датчика температуры.
• Настройка с помощью бесплатного ПО Seneca Easy Setup (диапазоны, фильтрация, аварийные состояния, тип датчика и схема подключения).

Подключение аналогового выхода и источника питания

Схемы подключения нормирующего преобразователя T121

Использование Seneca Z-4RTD2 для измерения температуры

В системе отопления теплицы оценивается температура прямой и обратной воды, а также температура воздуха снаружи и внутри помещения. 4 термосопротивления подключаются напрямую к Z-4RTD2, который передает полученные значения по ModBUS
в ПЛК.

Процесс стерилизации

Использование Seneca Z-4RTD2 в процессе стерилизации

В процессе стерилизации сигналы от датчиков температуры типа PT100 и датчиков давления поступают на 2 модуля Z-4RTD2 и 1 модуль Z-8AI.

• Высокая скорость преобразования
• Поканальная гальваническая развязка ~1500 В
• Возможность конфигурирования в месте установки
• Защита входов от электростатических разрядов до 4 кВ
• Поддержка RS485 с протоколом MODBUS-RTU, максимум 32 узла
• Настройка коммуникационного интерфейса выполняется программно или DIP-переключателями
• Простота подключения питания и последовательного интерфейса при помощи шины на DIN-рейке

Каждый вход обладает следующими характеристиками:

• Подавление помех на частотах 50/60 Гц
• Измерение температуры или сопротивления
• Программируемый фильтр для стабилизации измерений
• Компенсация сопротивления проводов при 3-проводной схеме подключения
• Три скорости преобразования (две для разрешения 13 бит и одна для 14 бит)
• Поддержка термосопротивлений типов: PT100, PT500, PT1000, NI100, подключенных по 4-, 3- или 2-проводной схеме
• В случае неисправности входа в регистр результата записывается предопределенное значение или остается последнее корректно измеренное
• Измеренные значения доступны в следующих форматах: с плавающей запятой, инвертированный с плавающей запятой, 16-битный с фиксированной запятой, в десятых частях градуса со знаком для температуры, в десятых частях Ом или сотых
  частях Ом для сопротивления

(1) – Для терморезистора с максимальным сопротивлением 350 Ом (PT100, NI100) или 1850 Ом.

Габаритные размеры Z-4RTD2, мм

Расположение контактов (коннектор IDC10)

Подключение источника питания и интерфейса RS485 обычно осуществляется через шину на DIN-рейке. Схема подключения с использованием коннектора IDC10:

Расположение контактов коннектора IDC10

Последовательный интерфейс RS232

Соединительный кабель DB9 со стерео джеком 3,5 мм может быть спаян по схеме, показанной ниже, либо приобретен отдельно.

Распиновка соединительного кабеля db9-f со стереоджеком 3.5 мм

Подключение модуля ввода сигнала термосопротивлений

К модулю подключаются платиновые и никелевые температурные сопротивления по 2-х, 3-х или 4-проводной схеме. Для подключения термосопротивлений рекомендуется использовать экранированные провода.

Подключение датчиков по 4-х проводной схеме

Подключение датчиков по 2-х проводной схеме (рекомендуется для PT1000)

Подключение датчиков по 3-х проводной схеме

Схема подключения термосопротивлений к измерительным каналам модуля по 2-х, 3-х и 4-х проводной схеме

Термо­соп­ро­тив­ления с кабелем

• НСХ типа Pt100 или Pt1000
• Рабочая температура:
• Тип подключения: 2-х пров. (Pt1000), 3-х пров. (Pt100)
• Соединение: без резьбы

• НСХ типа Pt100 или Pt1000
• Рабочая температура:
• Тип подключения: 4-х пров. (Pt100), 2-х пров. (Pt1000)
• Соединение: без резьбы

• НСХ типа 50M
• Рабочая температура:
• Тип подключения: 3-х пров.
• Соединение: без резьбы

• НСХ типа 50M или Pt100
• Рабочая температура: (50М), (Pt100)
• Тип подключения: 3-х пров.
• Соединение: подвижная резьба М8

• НСХ типа 50M или Pt100
• Рабочая температура: (50М), (Pt100)
• Тип подключения: 3-х пров.
• Соединение: накладной на поверхность

• НСХ типа 50M или Pt100
• Рабочая температура: (50М), (Pt100)
• Тип подключения: 3-х пров.
• Соединение: резьба М16х1,5

• НСХ типа 50М или Pt100
• Рабочая температура:
• Тип подключения: 3-х пров.
• Соединение: игла

• НСХ типа Pt100
• Рабочая температура:
• тип подключения: 3-х пров.
• Соединение: без резьбы

Термо­соп­ро­тив­ления с ком­мутацион­ной головкой

• НСХ типа Pt100 или Pt1000
• Рабочая температура:
• Тип подключения: 4-х пров.
• Соединение: без резьбы (требуется гильза ТНИВ)

• НСХ типа 50М
• Рабочая температура:
• Тип подключения: 3-х пров.
• Соединение: подвижная резьба М20х1,5

• НСХ типа 50М или Pt100
• Рабочая температура: (50M), (Pt100)
• Тип подключения: 3-х пров.
• Соединение: резьба М20х1,5

• НСХ типа 50М, Pt100 или Pt1000
• Рабочая температура:
• Тип подключения: 2-х пров. (50М), 4-х пров. (Pt100 и Pt1000)
• Соединение: крепление на стену

Комплекты термо­соп­ро­тив­ле­ний

• НСХ типа Pt500
• Рабочая температура:
• Тип подключения: 4-х пров.
• Соединение: без резьбы (гильза и бобышка поставляются отдельно)

• НСХ типа Pt100
• Рабочая температура:
• Тип подключения: 4-х пров.
• Соединение: резьба М20х1,5

Термо­пары с кабе­лем

• Тип J (ЖК)
• Рабочая температура:
• Соединение: байонетное / резьба 1/4″

• Тип К (ХА)
• Рабочая температура:
• Соединение: без резьбы

• Тип J (ЖК)
• Рабочая температура:
• Соединение: резьба М6

• Тип К (ХА) или L (ХК)
• Рабочая температура: (ХК), (ХА)
• Соединение: без резьбы, открытый спай

• Тип К (ХА) или L (ХК)
• Рабочая температура:
• Соединение: без резьбы

• Тип L (ХК)
• Рабочая температура:
• Соединение: резьба М16х1,5 подпружиненная

Термопары с ком­му­та­цион­ной головкой

• Тип К (ХА) или L (ХК)
• Рабочая температура: (ХК), (ХА)
• Соединение: подвижная резьба М20х1,5

• Тип К (ХА)
• Измерительный диапазон температуры:
• Максимальная температура : 1200 °C
• Соединение: резьба М27х2

Аксессуары

• Материал корпуса: сталь 20 или нержавеющая сталь 12Х18Н10Т
• Исполнение: угловое или прямое
• Соединение: ½″, М20х1,5

• Материал корпуса: нержавеющая сталь 12Х18Н10Т
• Допустимое давление: 160 бар
• Соединение: ¼″, ½″, М20х1,5

Таблицы номинальных статических характеристик

Купить MAX31865 – SPI модуль-конвертер для терморезисторов PT100 / PT1000 в Москве или с доставкой по России и СНГ очень просто — до покупки осталось всего 3 клика!

• Добавьте товар в корзину
• Оформите заказ, выбрав наиболее удобный способ доставки и оплаты
• Дождитесь подтверждения от менеджеров или позвоните самостоятельно
• Оплатите заказ удобным способом и получите его в ближайшее время

MAX31865 – SPI модуль – преобразователь для высокотемпературных терморезисторов PT100 / PT1000

Микросхема MAX31865, лежащая в основе модуля, производится MAXIM Semiconductors и является по сути оцифратором сопротивления. Она используется совместно с резистивными температурными детекторами на базе платины, которые имеют при 0°С сопротивление 100 Ом (Pt100) или 1000 Ом (Pt1000).

Поддерживаются датчики с 2, 3 ,4 контактами. На выходе – SPI-подобный интерфейс, через который внешний контроллер может получить всю необходимую информацию.

Разрешение встроенного АЦП – 15 бит, что даёт разрешение до 0.03125°С, тем не менее, из-за нелинейности показаний и погрешностей, общая точность составляет приблизительно ±0.5°С.

В качестве образцового сопротивления запаян 1% резистор на 430 Ом – используйте это значение при расчётах!

Основные достоинства

• Широкий спектр поддерживаемых датчиков
• Большая точность измерений
• Высокоточный АЦП

Примеры использования

• Обработка датчиков домашней пивоварни
• Получение точной температуры окружающей среды
• Контроллер для хотбеда 3D-принтера

Комплектация

• 1 × MAX31865 – SPI модуль – преобразователь для высокотемпературных терморезисторов PT100 / PT1000
• 1 × Терминальный разъём на 4 контакта
• 1 × Гребёнка на 8 контактов прямая

Подключение и библиотеки

Подключение осуществляется по интерфейсу SPI, кроме него присутствует контакт RDY, работающий как прерывание по завершении конвертации данных.

трансмиттер температуры на DIN-рейке

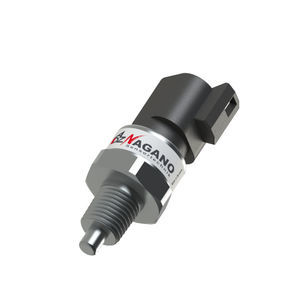

трансмиттер температуры Pt1000

Показать другие изделияifm electronic

TA2, TAA series

TA2, TA1 series

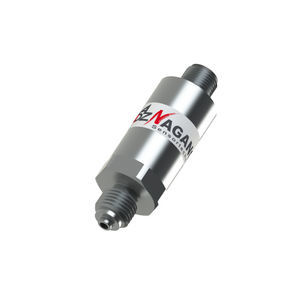

цифровой трансмиттер температуры

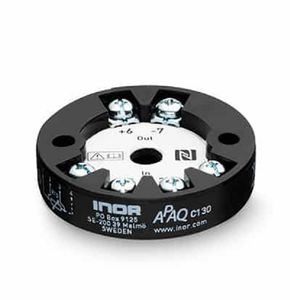

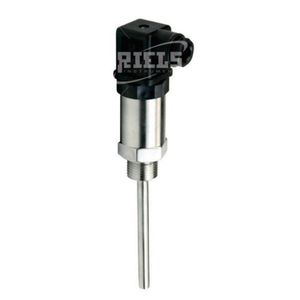

трансмиттер температуры на головке зонда
