Описание, применение ADS-SE Autonics

ADS-SE Autonics боковой датчик открывания дверей на пересечение луча.

Инфракрасный барьер ADS-SE предназначен для управления приводами автоматических ворот и дверей. При пересечении контролируемой зоны, дистанция между датчиками до 10 метров, автомобилем или человеком формируется сигнал. ADS-SE можно использовать в качестве барьера безопасности, для включения устройств оповещения о проникновении в опасную зону.

Технические характеристики бокового датчика для автоматических ворот и дверей ADS-SE Autonics.

Габаритные размеры: 77 мм x 30 мм x 44 мм

Метод определения: Двухкомпонентный (на пересечение луча)

Комплектация: контроллер и 2 датчика типа T-beam, приемник и передатчик. К контроллеру можно подключать два комплекта датчиков.

Зона чувствительности: 0-10 Метров

Напряжение питания: 12-24 VDC  ±10% (пульсация двойной амплитуды: макс. 10%)

12-24 VAC ±10% 50/60 Гц

Потребляемый ток:  макс. 2,4ВА при 24VAC, макс 50 мА при 24VDC

Выход: Релейный контактный выход 1NO + 1 NC, 50 Вольт при нагрузке 0,3 А

Срок службы реле: Механический мин. 50000000, электрический мин. 100000

Время срабатывания: 50 мс

Время удержания: 500 мс

Индикатор: Индикатор срабатывания

Источник оптического излучения: Инфракрасный диод  (850нм модулированный)

Подключение: Кабель 10 метров

Вес: 300 Гр

Возможности бокового датчика открывания дверей ADS-SEAutonics.

Увеличенное расстояние срабатывания: 0 -10 м

Высокая допустимая паразитная освещенность: до 100 000 лк

Простая процедура подключения излучателя и фотоприемника к контроллеру

Удобная функция настройки чувствительности (автоматическая настройка чувствительности по нажатию кнопки)

О производителе Autonics

Autonics является ведущим поставщиком решений для автоматизации в Южной Корее. Autonics разрабатывает и производит широкий спектр продуктов, связанных с автоматизацией, которые продаются по всему миру.

Основные продукты Autonics включают в себя различные датчики, устройства управления, устройства движения, инструменты автоматизации процесса, переключатели управления и оборудование периферийного соединения.

Продукция Autonics пользуется доверием и принимается инженерами в различных промышленных областях, включая производство и упаковку пищевых продуктов, переработку пластмасс и каучуков, полупроводниковое оборудование и металлообрабатывающее оборудование. Технология Autonics широко применяется в повседневных устройствах автоматизации, включая лифты, экранные двери, банкоматы, системы видеонаблюдения и электронное офисное оборудование.

Преимущества работы с фотобарьерами

Основным преимуществом использования фотобарьеров является возможность автоматизации системы безопасности в различных условиях. Различные модели датчиков могут обладать различными дополнительными преимуществами в работе:

Подберите фотобарьер

Фотобарьеры (фотоэлектрические барьеры, оптобарьеры, световые завесы безопасности) – оптоэлектронные приборы, состоящие из многолучевого источника инфракрасного излучения и приемника. Инфракрасный световой поток от излучателя попадает в приемник, создавая неосязаемую область контроля. Защищенная зона находится между излучателем и приемником.

Фотобарьеры обнаруживают появление посторонних непрозрачных объектов в контролируемой зоне и передают сигнал в систему управления технологическим оборудованием. Система управления либо посылает сигнал о блокировке движущихся частей, либо останавливает работу оборудования до устранения помех в зоне контроля, либо выдает тревожный сигнал в случае невозможности быстрой остановки опасного технологического процесса.

Эти устройства призваны защитить человека от опасного действия механизмов, предотвратить травмы и увечья, и служат для контроля опасных зон около движущихся частей прессов, штампов, автоматических линий и другого оборудования.

Фотобарьеры применяют для обеспечения безопасной работы операторов кузнечно-прессового оборудования, в металлургической и химической промышленности, для контроля доступа в зоны автоматических линий , прессов, гильотин, штампов и т.п.

Принцип работы завес безопасности

Барьер безопасности серии SFL работают по принципу оптического датчика с отражателем. Барьер состоит из излучателя, в котором с определенным шагом установлены оптические датчики и приемник, который принимает луч от соответствующего датчика. Излучатель и приемник в зависимости от задачи могут быть установлены на расстояния до нескольких метров.

В нормальном режиме все оптические лучи попадают на соответствующий приемник. При попадании человека или механизма в зону действия барьера, произойдет прерывание одного или нескольких лучей (в зависимости от размера объекта). При этом сработает функция безопасности, которая, исходя от конкретного применения барьера, будет сигнализировать об опасности или остановит машину.

В стандартном применении лазерный барьер контролирует одну плоскость. Если использовать между излучателем и приемником зеркальный отражатель, то появляется возможность контролировать две плоскости.

Барьер безопасности можно настроить на распознавание механизмов или людей. Для этого следует задать последовательность прерывания оптических лучей.

Для монтажа устройства предусмотрены стандартные и регулируемые кронштейны, которые можно установить в верхней, средней или нижней части устройства. Регулируемые кронштейны можно смещать на угол 15 градусов вправо или влево, что упрощает процесс монтажа.

Применение завес безопасности серии SFL

Оптические барьеры безопасности могут быть установлены в опасных зонах следующих промышленных производств:

Технические характеристики барьеров безопасности Autonics SFL

Основные технические характеристики для световых барьеров безопасности серии SFL представлены далее:

Недостатки (ограничения)

При установке барьеров безопасности SFL следует принимать в расчет следующее:

При несоблюдении данных условий возможна засветка приемника, что приведет к несработке барьера в нужный момент.

Принцип работы барьерных фотодатчиков

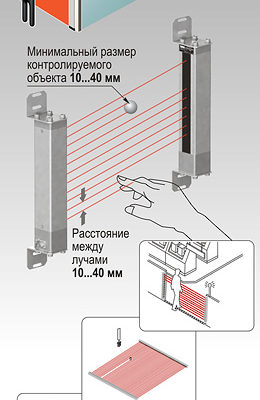

Фотобарьеры работают по принципу, общему для оптических датчиков, на базе работы двух основных элементов: источника (излучателя) и приемника оптического излучения. Световые лучи, исходящие от излучателя, попадают в приемник, образуя световой барьер. Размер зоны действия фотобарьера зависит от расстояния между приемником и излучателем и количества лучей (шага). Чем меньше шаг и чаще происходит испускание света, тем более мелкие объекты способен обнаруживать барьерный датчик.

При попадании в зону светового барьера человека, какого-либо предмета или другого объекта происходит прерывание излучения и срабатывание фотодатчика. В результате формируется выходной управляющий сигнал на исполнительное устройство для остановки рабочего оборудования или запуска необходимых процессов.

Как правило, в работе фотобарьеров используется инфракрасное излучение, не создающее визуальных помех для рабочего персонала. В некоторых случаях, когда необходимо акцентировать внимание на опасные зоны или обозначить зону действия датчика, может быть использовано излучение в видимом спектре.

Для управления и настройки параметров работы фотобарьеры имеют специальный блок управления (контроллер). Современные барьерные датчики выпускаются в двух конструктивных вариантах:

Документация

Руководства по эксплуатации:

Назначение фотобарьеров

Барьерные фотодатчики могут решать множество различных задач, связанных, прежде всего, с организацией безопасности рабочего персонала и оборудования. Также датчики могут решать и другие задачи:

Преимущества завес безопасности Autonics SFL

Лучевые барьеры серии SFL обладают следующим рядом преимуществ:

Особенности световых завес безопасности Autonics SFL

Из ключевых особенностей световых завес Autonics SFL следует выделить:

Область применения барьерных фотодатчиков

Фотобарьеры применяются во многих отраслях для работы с различными видами оборудования:

Барьерные фотодатчики могут применяться в металлургии, химической промышленности, деревообрабатывающем производстве и многих других отраслях. Широко применяются датчики для охранных систем и контроля доступа в зоны действия станков и оборудования, отдельные помещения, автоматизированные склады и др.

Возможные недостатки фотобарьеров

Некоторые виды барьерных фотодатчиков чувствительны к появлению пыли и влаги в рабочем помещении. Эффективность контроля в запыленных помещениях или в условиях повышенной влажности может быть значительно снижена. При необходимости работы в подобных условиях необходимо выбирать модели с пониженной чувствительностью к влаге и пыли.
