Подключение газового котла: как правильно подключить по схеме оборудование к системе отопления в частном доме

Двухконтурный и одноконтурный газовые котлы

Отличия в принципе работы этих двух агрегатов состоят в следующем. Двухконтурный нагреватель обеспечит не просто горячей водой из-под крана, благодаря ему все системы работают, как и прежде, словно и не отключали горячую воду — это и водоснабжение, и батареи, и даже тёплые полы. Теплообменник нагревает воду, поступающую из системы холодного снабжения.

Фото 3. Схема, показывающая различия одноконтурного и двухконтурного настенных котлов. К первому необходим бойлер.

Только двухконтурный агрегат содержит трехходовой клапан, который регулирует направление течения теплоносителя. Нагретая вода направляется в сторону центрального отопления. При открытии горячего крана, датчик внутри агрегата переключает трехходовой клапан в другое положение — вода течёт в теплообменник, где нагревает воду.

Внимание! Пока горячий кран открыт, действует так называемый приоритет горячей воды, то есть центральное отопление закрыто. Часто пользователи расценивают этот нюанс как неудобство.

Для того чтобы горячую струю не приходилось ждать (обычно она появляется через полминуты, а то и больше после открытия крана), лучше приобрести котёл проточного типа со встроенным бойлером. Однако такой вариант годится только для квартир или небольших домов. Для большого особняка или усадьбы он нерентабелен.

Одноконтурный котёл пригодится только для нагрева холодной воды, поступающей из водопровода.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет.

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки».

На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Особенности обвязки настенной модели

Сначала нужно произвести подключения к системе отопления, водопроводу и электросети, если в приборе есть элементы контроля и регулирования. Подсоединение к газовой магистрали осуществляется сотрудником соответствующей службы или лицензированной фирмы. Владельцу жилья нужно только купить счетчик и газовый фильтр.

Какие изделия и материалы понадобятся в процессе работы:

Этот перечень подходит для теплогенераторов простой конструкции с открытой камерой сгорания. Дорогие модели укомплектованы расширительным баком и газовым фильтром.

Если давление воды менее 1 атм, стоит установить станцию повышения давления. Она бесполезна при условии постоянного давления воды в пределах 2-3 атм.

Далее навешиваем котел на стену, определив оптимальную высоту. Под потолок вешать не стоит — важно удобство эксплуатации. Минимальное расстояние от потолка до отводящего патрубка составляет 15 см, от пола — 80 см, от стены — 20 см.

Для монтажа прибора понадобится два специальных кронштейна, которые поставляются в комплекте. Они крепятся на стену пластмассовыми дюбелями и саморезами. Чтобы правильно их выставить, рекомендуется воспользоваться уровнем и отвесом.

Подготовка места для установки

Следует помнить, что помещение, где установят газовый котёл, считается взрывоопасным и должно отвечать множеству критериев, установленных законодательством. Поэтому до того, как оформлять заказ, следует убедиться, что в вашем доме это возможно, иначе покупка станет абсолютно бесполезной: Горгаз откажется согласовывать процедуру.

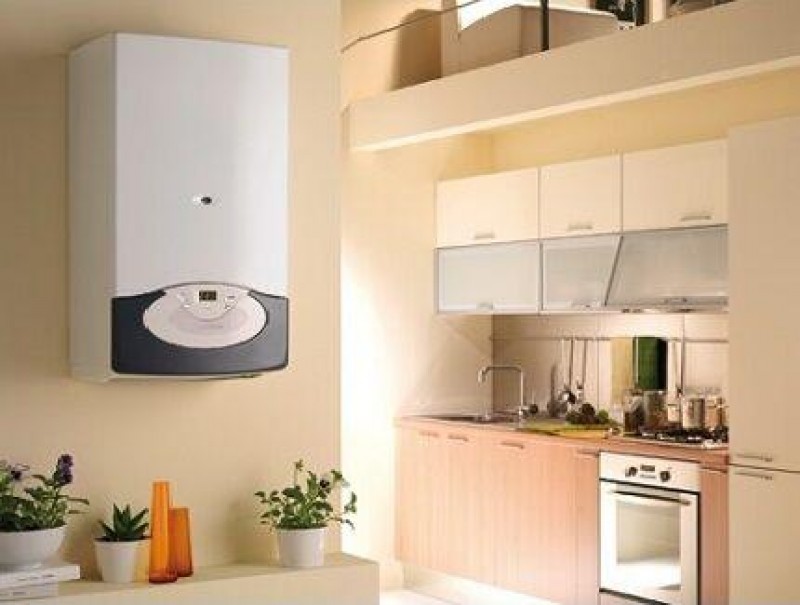

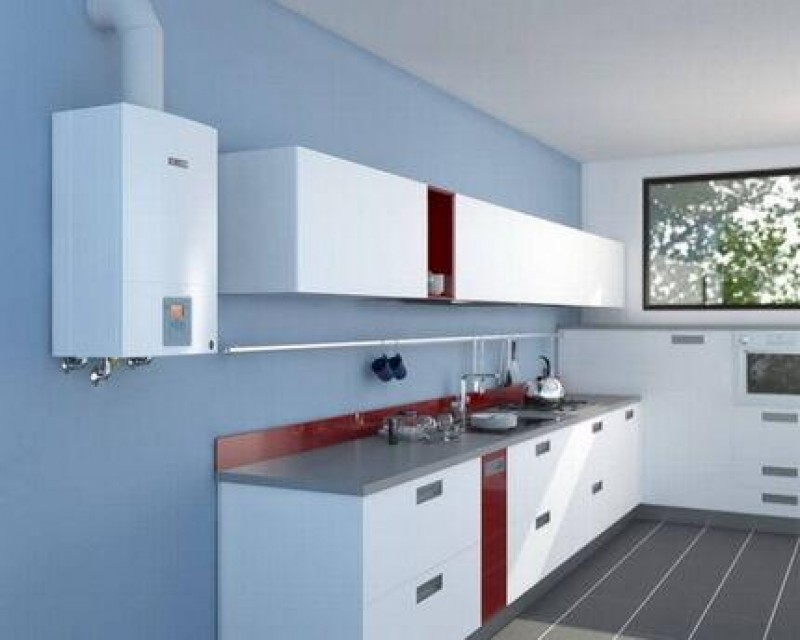

Обычно настенный котёл ставят на кухне. Кроме вентиляции и сквозного отверстия на входной двери (а она во всех случаях должна выходить на улицу), уделите внимание самой стене. Убедитесь, что она прочная и выдержит установку силового крепежа, да ещё и котла на нём.

Фото 1. Примерные размеры настенного котла и нормы его размещения по отношению к соседним стенам, полу и потолку.

Агрегат, согласно нормам, отстоит от стены примерно на 45 см. Поэтому крепить предстоит не прямо на панель, а на бруски, предварительно прикреплённые к стене. Высота от пола должна быть от 0, 8 до 1, 6 м. Оставшиеся стены для эстетики облицовывают керамической плиткой.

Внимание! При установке конденсационного газового агрегата нужно помнить, что его вешают с уклоном «от себя», то есть расстояние между стеной и котлом вверху несколько меньше, чем между стеной и нижней частью агрегата.

Подключение настенного котла к электросети

Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².

Внимание! Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно.

Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов.

Подключение подачи воды

Как отмечалось выше, практически все современные модели оборудования требуют присоединения к водопроводной сети. Это позволяет обеспечивать постоянную подпитку системы и исключает ее работу без необходимого уровня теплоносителя.

Схема подключения водоснабжения и контуров отопления к котлу

Относительно данного вида работ можно отметить следующее:

• Работы во многом схожи с присоединением отопительного контура, с той лишь разницей, что используются элементы другого диаметра, соответственно, и запорная арматура применяется другая.
• Подводка холодной воды в обязательном порядке должна оснащаться фильтром для очистки воды, так как ее качество, особенно в городских водопроводах, оставляет желать лучшего. Проще всего использовать системы со сменными элементами, это самый бюджетный вариант, при этом его эффективность весьма высока.
• Все отсекающие краны рекомендуется крепить через «американки», так называются специальные разъемные соединения. Использование данного варианта позволяет быстро заменить вышедшие из строя элементы запорной арматуры.

Совет! Чтобы обезопасить котел от накипи, на подающем трубопроводе можно дополнительно установить накладной магнитный фильтр. Он помогает избавиться от частиц металла в жидкости, благодаря чему значительно снижается показатель образования накипи и замедляются коррозионные процессы на металлических частях.

Магнитные фильтры – простой, но очень полезный элемент системы

Пошаговая установка оборудования

Перед монтажом нужно распаковать новенький котел и заняться проверкой комплектности поставки. Наличие деталей проверяется по эксплуатационной инструкции, которая обязательно прилагается к устройству.

В случае отсутствия какого-либо элемента следует сразу же обратиться к поставщику. Еще один нюанс. Котел должен иметь идеальный внешний вид без вмятин, сколов и признаков проводившегося ремонта. Если это не так, нужно звонить продавцам.

Важно убедиться, что технические данные, указанные в техническом паспорте отопительного прибора, точно совпадают с теми, что нанесены на сам аппарат. Кроме того, они должны соответствовать цифрам, указанным в инструкции по эксплуатации устройства.

Непосредственно перед началом установки нужно промыть трубы котла, в которых может находиться различный мусор, попавший внутрь при изготовлении устройства и его транспортировке.

Желательно также промыть и магистрали отопительной системы . После того, как подготовка окончена, можно приступать к установке.

Специфику и порядок ее проведения определяют особенности оборудования: количество задействованных контуров и тип камеры сгорания.

Чаще всего в домах ставят двухконтурные приборы с закрытой топкой. Подробно рассмотрим монтаж именно такой модификации.

Принцип работы газового котла настенного типа

Установка и подключение отопительного прибора зависят от его типа. Поэтому нужно точно понимать, как работает устройство и с какой из его разновидностей предстоит иметь дело.

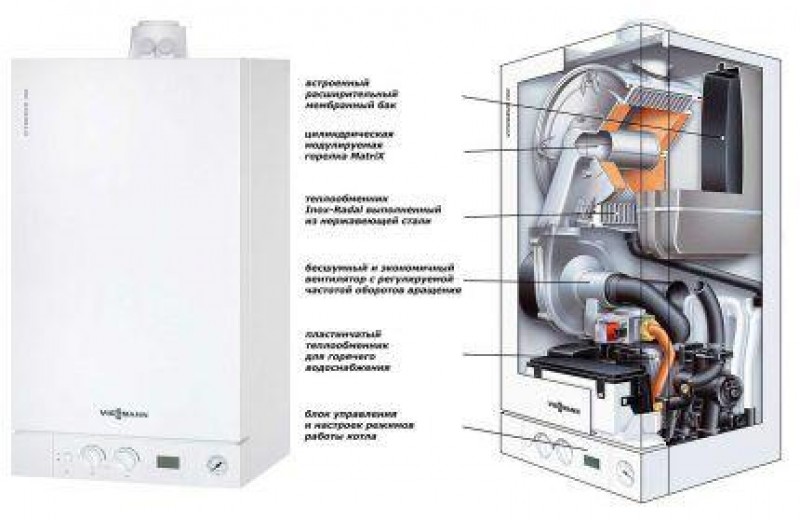

Любой газовый котел настенного типа представляет собой компактное устройство, максимальная мощность которого ограничена 42 кВт.

К основным элементам системы относят:

• Газовую горелку . Подает газ в камеру, где происходит процесс горения. При помощи форсунок топливо распределяется максимально равномерно. Современные модулированные горелки могут поддерживать заданную температуру и регулировать силу пламени.
• Теплообменник , по которому движется теплоноситель. Лучший КПД у медного устройства. В конденсационных котлах таких элементов может быть два.
• Расширительный бак . Предназначен для компенсации избытка воды, появляющегося в результате нагрева.
• Циркуляционный насос . У мощных моделей может быть два таких элемента.
• Автоматику котла или систему устройств, задача которых состоит в поддержании заданной температуры в отапливаемом помещении. Может включать в себя приборы, работающие от электроэнергии или энергонезависимые.
• Устройства, контролирующие и регулирующие работу котла.
• Вентилятор . Используется только в турбированных моделях.
• Систему безопасности . Прекращает работу котла при возникновении опасных ситуаций.

Современные модели дополнительно оснащаются системами самодиагностики, которые способны определить порядка 90% неисправностей котла. На дисплей выводится номер диагностированной поломки, которая оперативно исправляется мастером из сервиса.

Проверка системы

После того, как подключение к системе отопления газового котла завершено, необходимо провести еще одно важное мероприятие – проверку всех соединений на предмет утечек.

Здесь есть несколько важных особенностей:

• Надежность всех жидкостных коммуникаций проверяется в первую очередь пробным наполнением системы. Оборудование не включается, просто осматриваются все сопряжения на предмет протечек. Даже малейшая влажность говорит о том, что соединение сделано некачественно и его следует либо подтянуть, либо и вовсе переделать (в случаях, когда резьба повреждена).
• Газовая подводка проверяется по-другому: открывается вентиль, и все соединения обрабатываются раствором мыльной воды. Даже малейшая утечка будет хорошо заметна, так как будут образовываться пузырьки. У специалистов есть приборы контроля, но простая мыльная вода является не менее точным показателем герметичности, ведь этот метод проверен на протяжении десятилетий.
• Первый запуск отопительного оборудования осуществляется с обязательным присутствием специалиста из органов надзора за газовым оборудованием. Если вы запустите систему самостоятельно, то могут возникнуть проблемы со вводом в эксплуатацию и получением разрешения на использование коммуникаций.

Специалисты проверяют все системы и замеряют показатели перед пуском оборудования в работу

Чтобы подключить газовый котел, надо внимательно изучить рекомендации поставщика оборудования, а также учитывать все требования, предъявляемые надзорными органами, только так можно гарантировать работоспособность и безопасность системы.

Рекомендуем просмотреть видео, в котором некоторые важные моменты процесса разъяснены более подробно и показаны наглядно.

С чего начать монтаж?

Прежде всего необходимо подготовить документацию, которая необходима для установки . Начать следует с инициализации газификации помещения . Она может быть начата только в том случае, если к нему подведен газопровод.

Тогда владелец подает в соответствующие службы заявление, в котором указывает нужный ему в месяц или год объем потребления газа. В случае удовлетворительного ответа на заявление газопровод, подходящий к помещению, обязательно оснащается счетчиком.

Владелец получает на руки разрешительные документы и технические условия, на основании которых должен быть разработан проект подключения оборудования.

Последний включает в себя схему прокладки газовых труб от отопительного прибора до точки врезки в магистраль и все условия монтажа оборудования. Разработанный проект должен пройти согласование в газовой службе.

Вместе с проектом владелец помещения, где будет установлен котел, предоставляет сертификат соответствия и техпаспорт купленного оборудования, заключение экспертной службы о его соответствии всем требованиям безопасной и инструкцию по использованию.

Только после того, как проект будет одобрен, можно приступать к установке отопительного прибора. При этом следует четко выполнять все пункты проектной документации.

Требования к дымоходу

Для любого газового котла требуется дымоотвод, какой именно зависит от модели оборудования. Для приборов с открытой газовой горелкой обустраивают внешний дымоход с естественной тягой, поперечное сечение которого должен соответствовать мощности устройства.

В оборудовании с закрытой камерой сгорания используют коаксиальный дымоход с принудительной тягой, создаваемой вентилятором горелки. Диаметр этого элемента регламентируется производителем котла и указывается в сопроводительной технической документации.

Для обустройства дымохода необязательно дожидаться установки газового котла — место его прохождения можно разметить на основании расчетов. При этом рекомендуется соблюдать следующие нормы:

• Для дымоотвода используются нержавеющие трубы, мало подверженные коррозионным процессам. Внешний дымоход допустимо изготавливать из других негорючих материалов — керамики, углеродистой стали и т.д.
• Дымоходную трубу устанавливают максимально близко к котлу, горизонтальная часть не должна превышать 3 м.
• Сечение дымоотводящего канала должно быть не меньше размеров присоединительного патрубка котла. Для коаксиальных дымоходов диаметр нормируется изготовителем.



• Все соединения труб делаются герметичными, чтобы исключить задымление помещения и возможность подсоса воздуха, приводящего к уменьшению тяги.
• При монтаже дымохода должны соблюдаться все требования пожаробезопасности.
• Труба, соединяющая котел с дымоходом, оборудуется сервисным люком для прочистки конструкции и не должна быть длиннее 0,25 м.
• Не рекомендуется размещать дымоотвод рядом с оконным проемом, минимальный промежуток между ними — 0,6 м. Труба не должна иметь более 3 поворотов.
• Канал дымохода может проходить внутри капитальных стен или пристраиваться к ним (при монтаже обязательно использование огнеупорного материала). Запрещено отводить дым в вентиляционную систему или соединять вентиляционные и дымоходные каналы.
• Высоту внешнего дымохода делают около 5 метров, но не ниже конька крыши или линии под углом 15° при удалении от него.

При правильной организации дымохода установка газового котла не представит особой сложности, а само оборудование будет нормально работать в течение всего срока эксплуатации.

Этап #1 — присоединение к системе отопления

Все шаровые краны для перекрытия трубопровода устанавливаются больше для обслуживания системы, чем с учетом возможного ее отсекания и демонтажа в процессе эксплуатации. Отопительное оборудование характеризуется надежностью. Пример: запорный вентиль на обратке отопления предназначен для прочистки фильтра без слива теплоносителя.

Рекомендации при подключении:

1. Полудюймовые краны устанавливаются на водные штуцеры и газовый подвод. А DN20 монтируются на патрубки с теплоносителем.
2. Арматуру нужно прикручивать патрубками вниз.
3. Фильтры присоединяются горизонтально, «носики» повернуты в пол. В таком положении их удобно прочищать.
4. Внешний расширительный бачок присоединяется к обратке с помощью дополнительной арматуры.
5. Патрубок слива устанавливается в самую нижнюю точку системы.

Если планируется залить в систему в качестве теплоносителя незамерзающий антифриз, для перестраховки следует добавить в схему дополнительные краны на подачу и обратку. Это дает возможность демонтировать котел, не сливая антифриз.
