Самодельный анемометр – Секрет Мастера – Сделай своими руками

Самодельный анемометр - Секрет Мастера - Сделай своими руками Анемометр

“уличный” анемометр

Самодельный анемометр - Секрет Мастера - Сделай своими руками

Если нужно измерять скорость ветра на открытом воздухе, то этот тип лучше всего подойдет для этого. На изменения не влияет направление ветра (крыльчатый анемометр) и крыльчатку не унесет сильный порыв ветра (“Чувствительный” анемометр).

Технические характеристики:Диапазон измерения от 0.5 м/с до 15 м/с.Точность 0.5 м/с.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

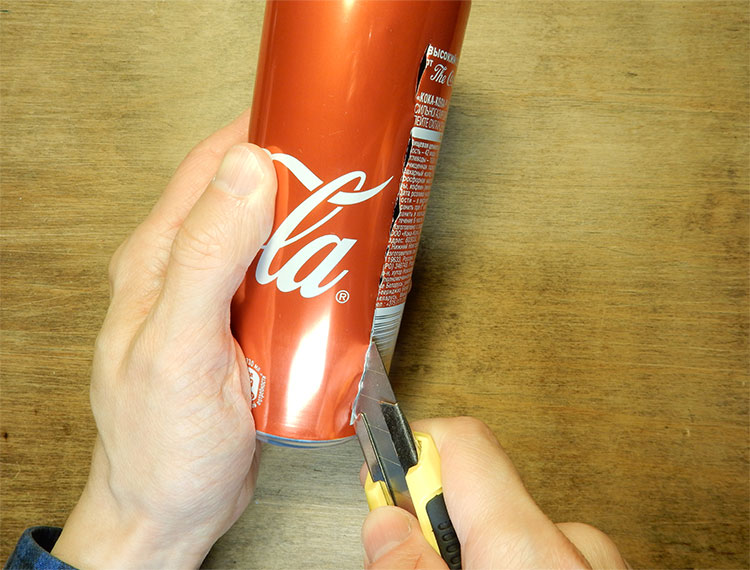

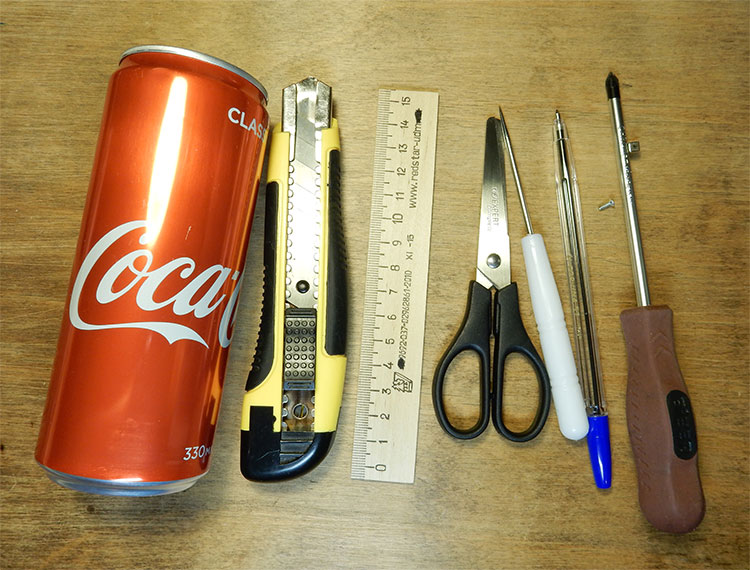

Для изготовления анемометра нужно вырезать из алюминиевой банки квадрат размером 3х3 дюйма (7.6х7.6 см).

Самодельный анемометр - Секрет Мастера - Сделай своими руками

На получившимся листе нужно сделать разметку.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

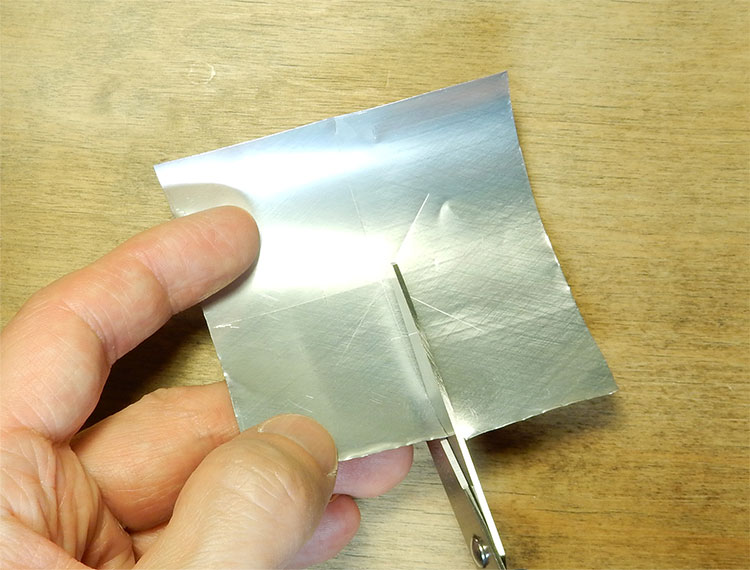

Сделать разрезы ножницами до меток.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

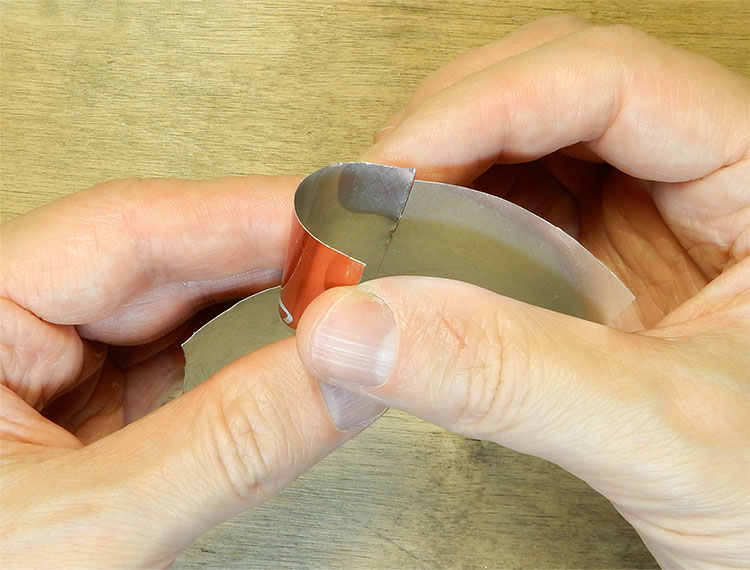

Очень аккуратно придать нужную форму. Если крыльчатка сразу не принимает нужную форму, то она может выровняться после проделывания отверстия в центре.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

Все острые углы нужно отрезать. Это нужно делать так чтобы отрезанный угол не попал кому-нибудь в глаз.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

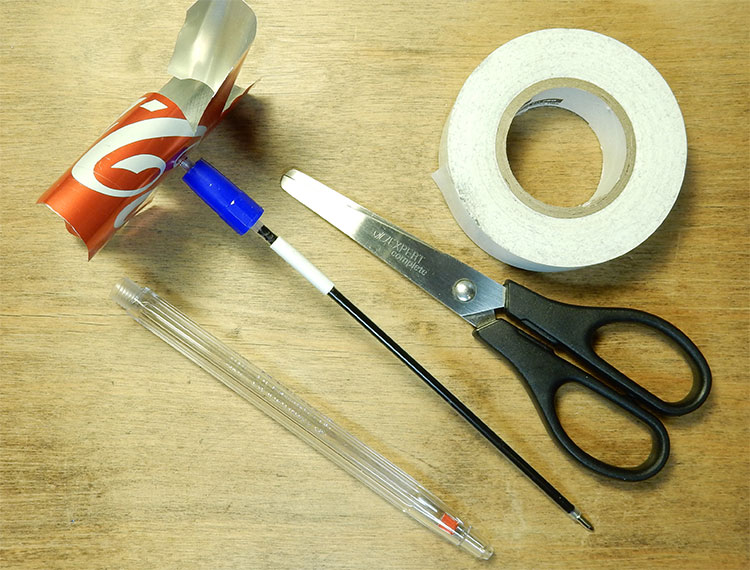

Крыльчатка прикручивается винтом к стержню шариковой ручки. Внутренний диаметр стержня может очень сильно различаться. Поэтому трудно написать какой размер винта подойдет. На фото используется винт с размером резьбы 2×6 мм. Головка винта должна быть плоской (потайной), потому что на ней должен хорошо лежать магнит. Предпочтителен шлиц винта Pozidriv (PZ), т.к. такой шлиц нужен в другой конструкции анемометра.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

Вместо винта можно использовать очень маленькие шурупы, гвоздики, или даже приклеить крыльчатку и магнит жевательной резинкой (жвачке нужно дать время подсохнуть). Если гвоздик чуть меньше чем нужно, тогда сделайте на нем зазубрины.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

Теперь нужно сделать маленький крестик из квадрата размером 1/2 дюйма (1.2 см) с маленькой вмятиной в центре. Можно использовать квадратик меньшего размера, например если внутренний диаметр ручки меньше.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

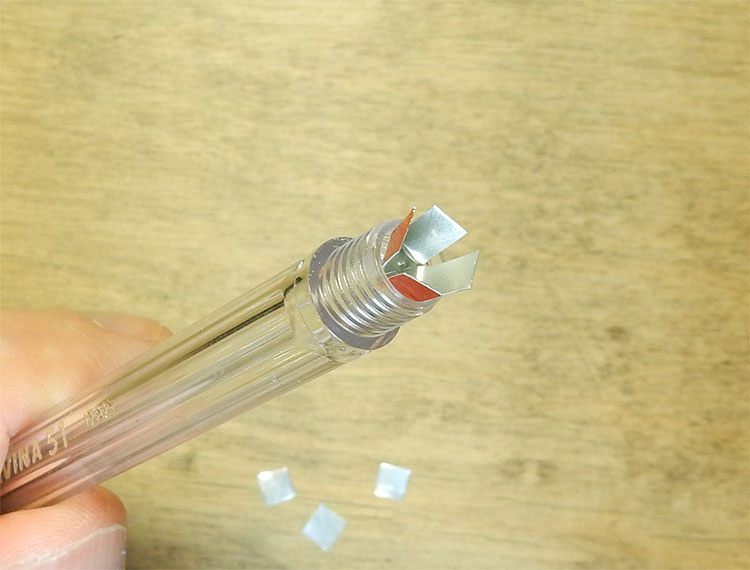

Крестик аккуратно вставляется в ручку и проталкивается до упора.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

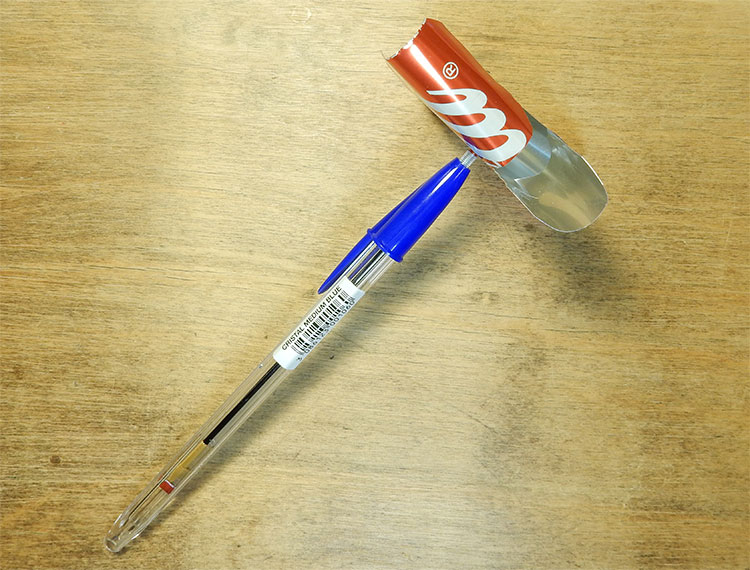

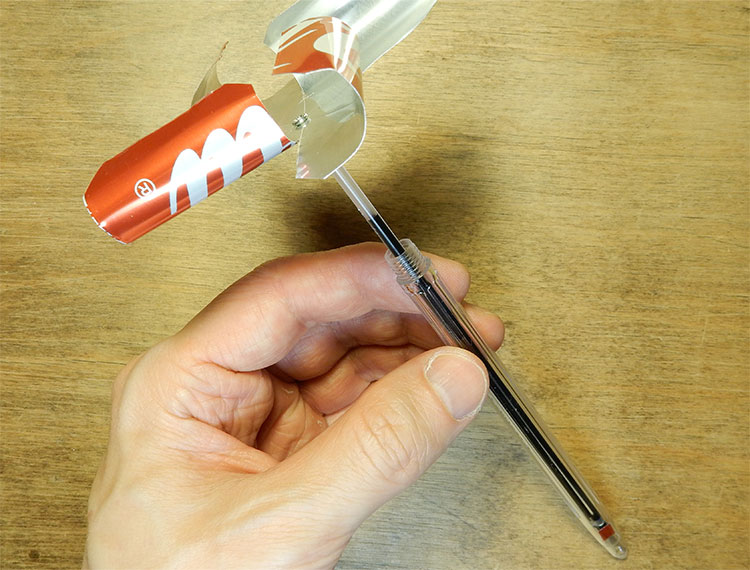

Анемометр почти готов. Он должен легко крутиться если на него подуть. СТЕРЖЕНЬ ДОЛЖЕН КАСАТЬСЯ КРЕСТИКА ТОЛЬКО ШАРИКОМ (возможно для этого придется сделать крестик чуть меньше). ЧТОБЫ ЭТО ВИДЕТЬ, ШАРИКОВАЯ РУЧКА ДОЛЖНА БЫТЬ ПРОЗРАЧНОЙ.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

Теперь нужно сделать так чтобы стержень не болтался в ручке. Для этого отрезается верхняя часть заглушки слой за слоем, до размера отверстия когда стержень будет свободно вращаться.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

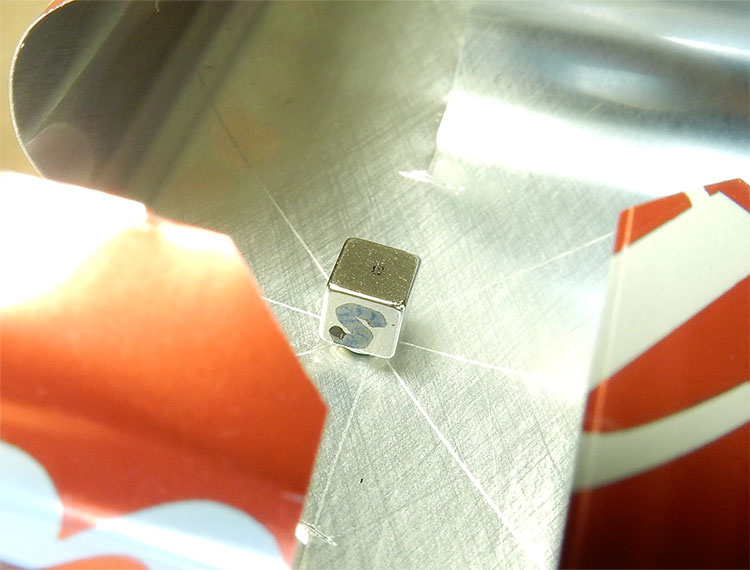

Осталось прикрепить магнит и анемометр готов. Используется неодимовый магнит размером 4x4x4 мм (неодимовый магнит большего размера плохо центрируется на головке винта и его придется приклеивать). Полюса магнита должны быть направлены радиально. Найти полюса у кубика поможет другой магнит. Если есть маркер, обязательно сделайте им метки на магните.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

Чтобы крыльчатка не вылетела из ручки при сильном порыве ветра, можно примотать несколько слоев клейкой ленты до диаметра не проходящего в отверстие заглушки. Нельзя мотать слишком много слоев чтобы не было задевания ручки при вращении.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

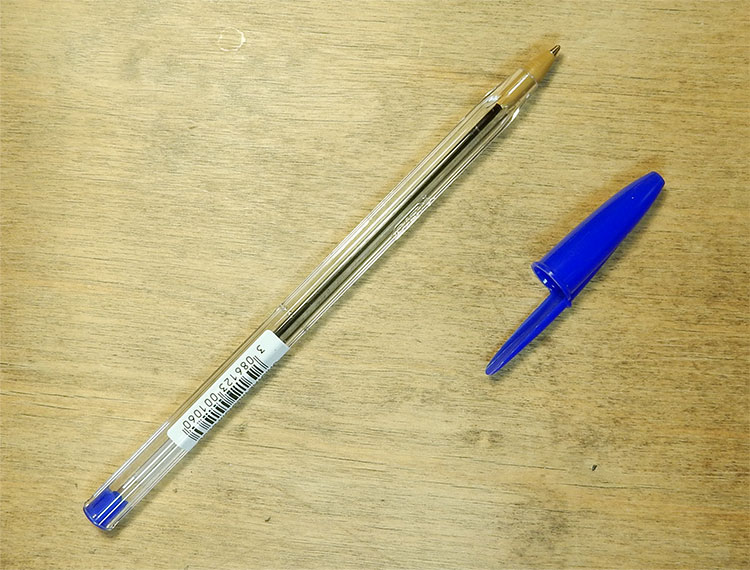

Для изготовления анемометра можно использовать ручки других типов (например “Bic Cristal”).

Самодельный анемометр - Секрет Мастера - Сделай своими руками

Чтобы снять заглушку, поместите лезвие ножа как показано на фото и надавите.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

Для этой ручки нужно использовать крестик меньшего размера сделанный из квадратика размером 3/8 дюйма (9 мм).

Самодельный анемометр - Секрет Мастера - Сделай своими руками

Размер используемого винтика 2.5х6 мм (#3) (или гвоздь 1.8 мм с зазубриной).

Самодельный анемометр - Секрет Мастера - Сделай своими руками

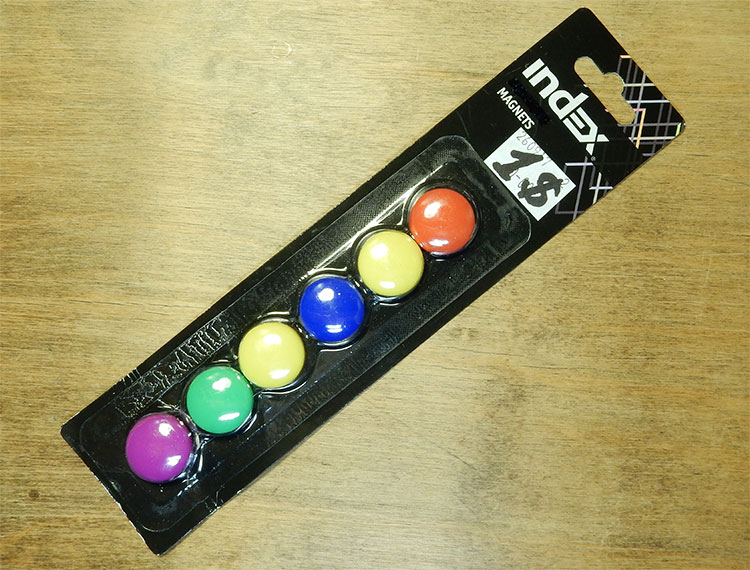

Если нет возможности купить маленький неодимовый магнит, тогда можно использовать магниты для маркерной доски.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

Гибкие магниты очень слабые и не могут быть использованы.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

Зависимость частоты вращения от скорости ветра:2 Hz – 1.5 m/s4 Hz – 2.7 m/s6 Hz – 3.8 m/s

Анемометр – прибор для определения скорости и направления движения потока

АНЕМОМЕТР – это прибор для измерения скорости потоков и направления движения воздуха, газов и жидкостей. Это касается как ограниченных потоков, например движения воздуха в воздуховодах, так и неограниченных потоков, например атмосферного ветра.

Анемометры прежде всего предназначены для метеорологии, ведь изменение таких параметров, как скорость и направление ветра, указывают нам на изменения погодных условий, предупреждают о приближении грозы, шторма, других опасных природных явлений, что очень важно для пилотов, моряков, инженеров, да и для всех нас.

Как правило, это легкие портативные приборы, удобные в использовании даже в сложных полевых условиях.

Принцип работы анемометра заключается в выявлении изменения некоторого физического свойства потока, или в действии этого потока на механическое устройство, помещенное в поток.

При этом анемометр может измерять полную величину скорости, величину скорости в плоскости, или компоненту скорости в определенном направлении.

Кроме того, современные анемометры в зависимости от модели могут измерять направление ветра, объемный расход воздуха, влажность, температуру, давление. Таким образом, анемометры превращаются в портативные метеостанции.

Типы анемометров

В зависимости от способа измерения и типа приемного устройства, анемометры разделяют на ряд типов: [5]:

Вращательные (крыльчатные, чашечные)  Тепловые  Вихревые  Динамометрические (с трубками Пито)  Ультразвуковые (акустические)  Оптические (лазерные допплеровские)

Наиболее распространенными являются вращательные анемометры, отличающиеся типом принимающего устройства (чашка или крыльчатка).

В чашечных анемометрах чувствительным элементом является крестовина с четырьмя металлическими чашками полусферической формы, закрепленными на оси.

Если это устройство попадает в поток, то давление воздуха на внутреннюю поверхность чашки превышает давление на ее внешнюю поверхность, вследствие чего возникает вращение лопасти. Ось лопасти присоединена к измерительному механизму, который подсчитывает количество оборотов за определенный промежуток времени.

Таким образом, чашечные анемометры проводят измерение скорости потока в плоскости, перпендикулярной к оси вращения чашек, мгновенную или усредненную в некотором промежутке времени.

Чашечные анемометры в основном используются в метеорологии для измерений на открытых участках, поскольку характеризуются определенной устойчивостью к турбулентным потокам. Диапазон измерения чашечных анемометров составляет от 1 до 50 м/с.

Крыльчатные анемометры используют для измерения скоростей потоков в трубах, вентиляционных шахтах и каналах, в системах кондиционирования, то есть в случаях, когда имеем дело с постоянным направлением движения потока. Эти анемометры более чувствительны и способны измерять скорости от 0,1 м/с.

Про анемометры:  Измерение расхода воздуха в воздуховоде при помощи датчика давления

Принимающее устройство сделано в виде крыльчатки, которая приводится в движение потоком газа. Крыльчатка прикреплена к трубчатой ​​оси, которая в свою очередь присоединена к механизму подсчета оборотов за определенный промежуток времени.

В простых моделях крыльчатка жестко присоединена к измерительному блоку, в более дорогих – с помощью гибкого соединения для измерений в труднодоступных местах.

Менее распространены, однако очень высокоточные тепловые анемометри. В основном, они используются для измерения скоростей медленных потоков, характеризуются низкой инерционностью, однако требуют постоянного калибровки.

Принцип работы теплового анемометра заключается в измерении температуры пластины или нити накаливания, на которую дует ветер. В зависимости от скорости ветра, необходима различная энергия для того, чтобы поддерживать температуру нити постоянной.

То есть по температуре пластины можно определить скорость ветра.

Измерение скорости потока воздуха можно проводить также путем определения давления воздуха внутри стеклянной Г-образной трубки, закрытой с одного конца. Она называется трубкой Пито, по имени ее изобретателя.

Скорость движения воздуха вычисляется путем сравнения избыточного давления воздуха внутри трубки и снаружи. Применяется для определения относительной скорости и объемного расхода в газоходах и вентиляционных системах.

Это так называемые динамометрические анемометры.

Принцип работы ультразвукового анемометра основывается на измерениискорости звука междупередатчиком и приемником в зависимости от скорости ветра. Это высокоточные современные анемометры, предназначены также для измерений направления ветра.

Различают двухмерные и трехмерные ультразвуковые анемометры. Двухмерный анемометр может измерять скорость и направление только горизонтальных потоков воздуха. Трехмерный анемометр способен проводить измерения трех компонент направления движения потока.

Кроме того, ультразвуковой анемометр может измерять еще и температуру воздуха ультразвуковым методом.

Инженеры Aerospace и физики часто используют лазерные доплеровские анемометры. Этот тип анемометров работает по принципу зависимости частоты света отраженного или рассеянного подвижным объектом (эффект Доплера), от скорости этого объекта.

Это метод бесконтактного измерения скорости потока газообразных, жидких и твердых сред, содержащих светорассеивающие неоднородности, т.е. скорость измеряется без возмущения потока.

Круг задач очень широкий, от измерений медленных направленных движений в капиллярах и живых клетках, до дистанционных измерений турбулентной скорости потоков газа в сверхзвуковых трубах и скорости ветра в атмосфере. Величины скоростей могут иметь значение от мкм/с до км/с.

Лазерные анемометры помогают рассчитать скорость ветра вокруг автомобилей, самолетов и космических аппаратов. Такие исследования дают возможность инженерам сделать транспортные средства более аэродинамическими.

Сравнительные характеристики анемометров

Простейшая модель анемометра TM-740 оснащена шестилопастной крыльчаткой диаметром 30 мм, которая жестко соединена с измерительным блоком. Предназначена для измерения скорости потока воздуха в диапазоне 0,4-25 м/с. (Другие единицы измерения: км/ч, миль/ч, узлы, фут/мин).

Разрешение на уровне 0,1 м/с и погрешность ±2 % позволяет проводить достаточно прецизионные измерения, а набор дополнительных функций, таких как удержание данных, расчет максимального, минимального и усредненного значения, автоматическое отключения, делают процесс использования прибора более комфортным.

Кроме того, есть возможность измерения температуры в диапазоне -20~50 ºC (-4~122 ºF.)

Анемометры ET-935 и TA-1100 можно отнести к среднему классу по параметрам цена-качество. Они оснащены крыльчаткой на гибком шнуре, что открывает более широкие возможности для измерений в труднодоступных местах, таких как вентиляционные шахты, воздуховоды и т.д.

Диапазон измерения скорости потока таких термоанемометров от десятых м/с до 30 м/с, что позволяет работать в различных условиях.

Присутствуют и дополнительные возможности, такие как удержание данных и расчет максимального значения в модели TA-1100, расчет среднего значения в модели ET-935, а также индикация низкого заряда батареи и автовыключение.

Другие единицы измерения км/ч, миль/ч, морские мили/ч, фут/мин. Эти модели термоанемометров оснащены датчиком с диапазоном измерения температуры от -10 до 60ºС (для ET-935 от -20 до 60ºС).

К высококлассным моделям отнесем термоанемометр HD 2303.0 от одного из ведущих производителей контрольно-измерительных приборов DELTA OHM, Италия.

Этот термоанемометр предназначен для измерения скорости воздушного потока, расхода и температуры воздуха внутри трубопроводов и вентиляционных отверстий и шахт.

Целый ряд крыльчаток разного диаметра, которые совместимы с измерительным блоком, обеспечат прецизионный результат в различных условиях и для различных сред. Температура измеряется зондами погружения, проникновения или контакта.

Температурный диапазон эксплуатации термоанемометра от -5 до 50 ºC, корпус имеет степень защиты от влаги и пыли IP-67.

Отдельно следует отметить мультифункциональные анемометры, которые вместе с собственно анемометром, сочетают в себе другие функциональные возможности.

Например, модель ET-965 представляет собой уникальный прибор (5 в 1), специально созданный для комплексного экологического контроля состояния среды в закрытых помещениях.

Позволяет измерять такие параметры как: освещенность (люксметр), температура (термометр), скорость воздуха (анемометр), относительная влажность воздуха (гигрометр), шум (шумомер).

Характеризуется высокой точностью и разрешением для всех измерительных параметров, имеет дополнительные функции расчета максимума/минимума, индикация о низком заряде и превышение измерительного диапазона. Предназначен для применения в учебных заведениях, офисных помещениях, складских помещениях, торговых залах и т.д.

Анемометры AZ-96792 и AZ-8919 (AZ Instrument, Тайвань) также являются мультифункциональными. Они просты и удобны в пользовании, обеспечивают высокоточные результаты измерений, имеют ряд дополнительных возможностей для удобства пользователя, все это в сочетании с умеренной ценой для приборов такого класса.

Модель AZ-96792 оснащена телескопическим зондом с крыльчаткой 18 мм для измерения скорости потока воздуха в труднодоступных местах, работает в ручном и автоматическом режиме, обеспечивает измерение / запись следующих параметров: скорость движения воздуха, объемный расход воздуха, влажность, температура, точка росы и температура мокрого термометра.

Анемометр-анализатор может контролировать уровень углекислого газа в воздухе, для чего дополнительно оборудован высокоточным недисперсионным инфракрасным датчиком (NDIR).

Про анемометры:  Анемометр МС-13 | 150 шт в наличии на складе | 2 года гарантии

Зонд крыльчатого типа диаметром 10 см и конус для забора воздушного потока позволяют измерять скорость потока в пределах от 0,2 до 30 м/с. Измеряет также объемный расход воздуха, влажность, температуру, точку росы, температуру мокрого термометра.

Имеет функции максимального и минимального значения, неограниченное количество точек для расчета среднего значения, подсветку.

Как определить объемный расход потока воздуха, зная его линейную скорость

В процессе измерения часто возникает потребность рассчитать объемный расход воздуха, зная его линейную скорость. Сделать это на самом деле очень просто. Для этого необходимо лишь измерить поперечное сечение отверстия, через которое протекает поток (воздуха, любого другого газа или жидкости). Далее воспользуемся формулой:

Q = V * Sгде Q – объемный расход в м3/с,V –скорость потока в сечении в м/с (измеряем с помощью анемометра),S – площадь поперечного сечения отверстия в м2 (измеряем рулеткой).

Как выбрать анемометр

Для оптимального выбора измерительного прибора, прежде всего определитесь, в каком диапазоне скоростей Вам необходимо работать, проанализируйте технические требования к точности и разрешению. Это является определяющим при выборе типа анемометра (тепловой, крыльчатый, оптический и т.д.)

Подбирайте размер крыльчатки в зависимости от того, где именно Вам нужно проводить измерения. Например, для измерений непосредственно на вентиляционных решетках подойдут анемометры с большим диаметром крыльчатки (6-10 см).

В таком случае размеры лопастей соразмерны с диаметром вентиляционных каналов. Тогда как для измерений непосредственно в вентиляционном канале лучше использовать крыльчатки с меньшим диаметром (1,5-2,5 см).

Для измерений потоков газов высокой температуры нужно использовать термостойкие крыльчатки.

Обратите внимание на способ визуализации полученных результатов и форму их подачи. Современные анемометры как правило оснащены для этого ЖК экраном.

Измерение скорости потока для удобства может проводиться в различных единицах (миль/ч, км/ч, футы/мин, м/с, узлы и т.д.).

Более дорогие модели имеют возможности подключения к ПК с целью обработки результатов, построения графиков и последующего анализа.

Проанализируйте необходимость присутствия дополнительных возможностей и функций.

Например, гигро- и термоанемометры включают возможности термоанемометра и датчика влажности и обеспечивают пользователя полной метеорологической информацией.

Возможности расчета максимального, минимального и усредненного значений упрощают статистический анализ, автоматическое отключение экономит заряд батареи, подсветка позволяет работать в условиях ограниченной освещенности.

Если Вам все же трудно определиться с моделью, обратитесь за консультацией к специалистам Маркета измерительных приборов SIMVOLT.

Таким образом, анемометры и термоанемометры нашли широкое применение везде, где есть необходимость измерения скорости потоков.

Такие приборы устанавливаются в жилых и производственных помещениях, оборудованных системами вентиляции, отопления и кондиционирования для контроля работы этих систем, в вытяжных шкафах, в научно-исследовательских лабораториях, в горном деле для контроля воздушного режима шахты или карьера, на строительстве, при разработке противопожарных систем, и для других нужд.

Литература:

Гнатюк Елена, к.ф.-м. наук,

научный консультант SIMVOLT

Как сделать анемометр своими руками

Механические части видеоголовки, все электронные компоненты удалены
Части видеоголовки

Узел вращения блока готлвлк становится теперь сердцем анемометра. После удаления лишних деталей (вращающего трансформатора, магнитной головки и деталей двигателя) остался металлический каркас вращающейся головки с осью, неподвижная часть с блоком подшипников и шайба крепления двигателя.

1. Доработаем головку вращения.  Просверлим сверлом по металлу в боковой поверхности

вращающейся части 3 отверстия диаметром 4мм для крепления чашек. При сверлении ориентируемся на три отверстия в головке для крепления внутренних узлов.

2. Вставим в отверстия винты М4 длиной 10мм, для лучшего контакта с чашками из велосипедной камеры вырежем ножницами резиновые шайбы для предотвращения вращения чашек анемометра.

Сверлим отверстия на боковой поверхности подвижной части головки
Сверлим отверстия

3. В качестве чашек применены пластмассовые кружки, специально купленые в магазине за 7 рублей. Каждая кружка доработана:

— ручка срезана;

— на боковой поверхности в районе бывшей ручки просверлено отверстие диаметром 4мм.

Кружки для анемометра
Кружки для анемометра

4. Прикручиваем чашки к узлу вращения, используя шайбу и гайку. Прикручиваем аккуратно,  не повредив стакан.  Обратите внимание, чтобы выступающие части резиновой шайбы не касались при сборе неподвижного узла. Собираем конструкцию  и проверяем легкость вращения.

Крепим чашку
Крепим чашку
Велокомпьютер
Велокомпьютер

Узел вращения собран. Теперь необходимо подумать об установке датчика вращения и о креплении узла. В качестве датчика оптимально применить геркон, срабатывающий от магнита, закрепленного на вращающемся узле. Частоту импульсов вращения можно преобразовать в оценку скорости ветра при помощи аналоговых или цифровых схем. Но можно пойти более простым  путём – использовать велокомпьютер.

Установим в анемометр датчик велокомпьютера

1. Приклеим  магнит

Магнит приклеен
Магнит приклеен
Магнит извлечен
Магнит извлечен

на вращающейся части узла. Во время крепления можно заодно провести работу по балансировке узла вращения. Магнит применен от комплекта велокомпьютера,  единственно он вынут из пластмассового контейнера с помощью которого он крепится на спицах велосипеда. Балансировка необходима для устранения биений при вращении анемометра и как следствие раскачивания шеста и появления посторонних звуков в узлах крепления.

2. Просверлим в неподвижной части

Датчик установлен
Датчик установлен
Просверлено отверстие диаметром 7мм для крепления датчика
Отверстие 7мм

узла отверстие диаметром 7мм и закрепим клеем герконовый  датчик велокомпьютера в пластмассовом корпусе. При вклеивании датчика я собрал узел, положил на магнит кусочек картона толщиной 1мм, вставил датчик смазанный клеем в нужном месте в отверстие до касания с картоном и дополнительно промазал клееем. Такой способ установки датчика позволяет сохранить минимальный зазор между магнитом и датчиком и обеспечить надежное его срабатывание.

3. Проверяем работу узла на отсутствия касаний и по надежности срабатывания датчика (проверяем тестером).

Узел крепления

Узел крепления выполнен из уголка купленного в строительном магазине. Уголок двумя длинными винтами прикреплен к неподвижной части. Особенности крепления зависят от конкретного конструктивного исполнения головки видеомагнитофона.

Уголок
Уголок
Уголок доработан
Уголок доработан
Уголок установлен
Уголок установлен

Подключаем кабель

Кабель датчика удлинен на 7 метров с применением кабеля для построения компьютерной сети.  Для удобства подключения на кабель и в разрывы сигнального кабеля велокомпьютера  установлены разъемы от вентиляторов и  блока питания компьютера. Сам велокомпьютер выполнен в настольном варианте, при помощи медной проволоки прикручен к магнитной системе двигателя видеоголовки.  Получилась устойчивая конструкция.

Про анемометры:  единица силы ветра, 4 буквы, 4 буква «Л», сканворд
Основание велокомпьютера из магнитной системы видеоголовки
Основание
Разъём, использован от компьютерного блока питания
Разъём
Настольный вариант установки велокомпьютера
Настольный вариант

Настраиваем самодельный анемометр

анемометр
анемометр
Ручка к анемометру для настройки прибора
Ручка

Для настройки показаний анемометра в идеале применить настоящий анемометр. Я за свою жизнь  держал в руках это чудо всего раз пять. Поэтому применил стандартный способ, прикрепил анемометр к ручке из дерева. И при езде на автомобиле в безветренную погоду настроил велокомпьютер по совпадению показаний со спидометром. В моем велокомпьютере настройка заключалась в подборе   значения радиуса колеса в миллиметрах. Запоминаем величину  найденного радиуса (лучше записываем), а то при смене батарейки компьютер забудет настройки.Цель получить суперточные показания не ставилась. Всё — настроено.

Установка анемометра

Анемометр лучше установить на длинный шест вдали от построек или на крышу дома.  При монтаже продумываем все действия, готовим инструмент и крепежный материал. Полезно провести установку шеста без анемометра, сделать крепежные отверстия  и отверстия для проходки кабеля. Закрепляем анемометр на шесте  и аккуратно монтируем конструкцию. Пропускаем кабель внутрь здания  и подключаем велокомпьютер.

В каждом простом велокомпьютере есть опции по замеру максимальной скорости, средней скорости за весь пробег,  средней скорости за заданный период. Использование этих опций позволит замерить в месте установки анемометра максимальную скорость ветра, среднюю скорость ветра за период и за всё время его работы. Фрагмент работы самодельного анемометра показан на видео.

Крыльчатый анемометр

Самодельный анемометр - Секрет Мастера - Сделай своими руками

Предназначен для измерения скорости потока воздуха в системах вентиляции.

Технические характеристики:Диапазон измерения от 1.75 м/с до 3.0 м/с.Точность 0.2 м/с.Интервал обновления 2-5 сек.

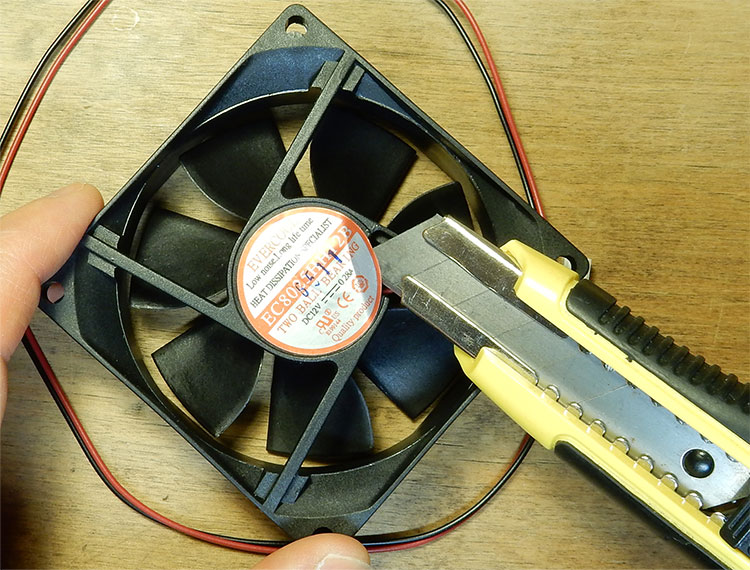

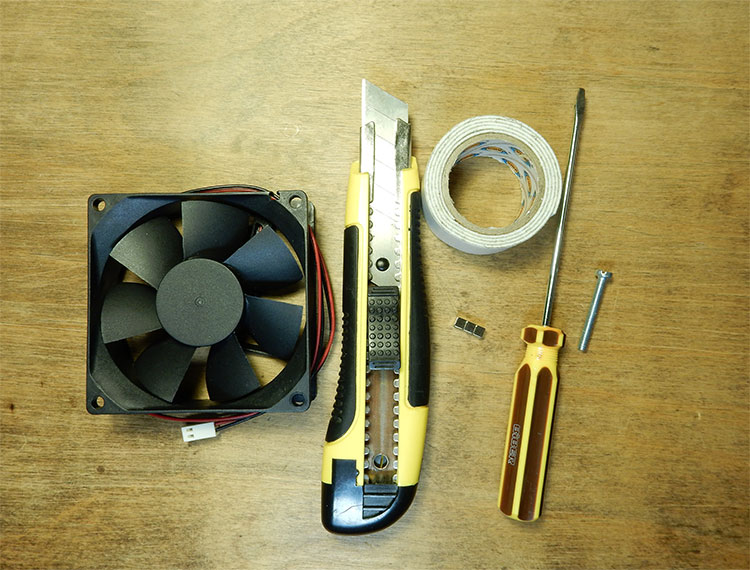

Этот анемометр делается из вентилятора с подшипниками качения. Можно выбрать вентилятор любого размера, но нужно учитывать что чем меньше размер вентилятора тем меньше будет чувствительность анемометра. Здесь используется вентилятор размером 80x80x25 мм.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

Чтобы вентилятор легко вращался, из него нужно вытащить кольцевой магнит.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

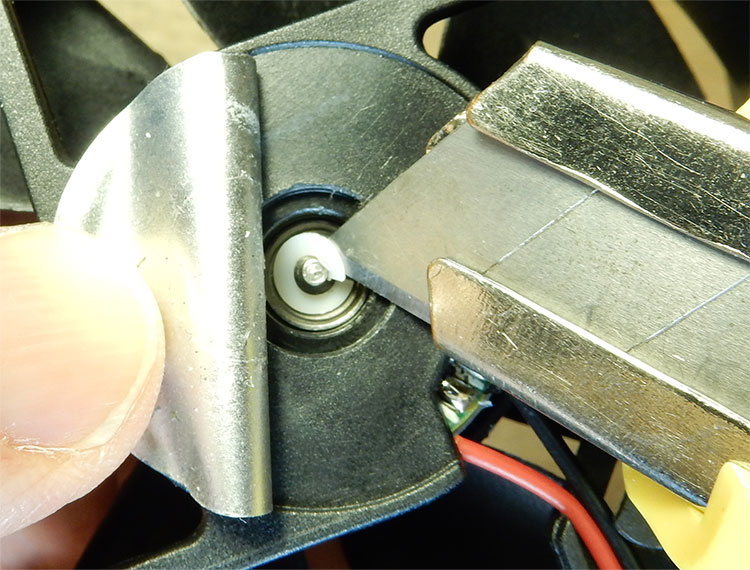

При съёме стопорного кольца, его нужно придерживать рукой чтобы оно не улетело и не потерялось.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

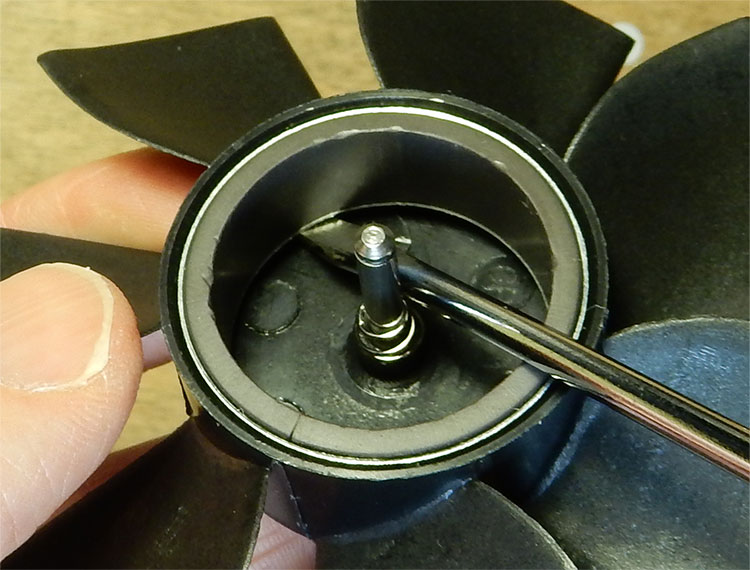

Чтобы вытащить кольцевой магнит, под него нужно просунуть плоскую отвертку и чуть-чуть повернуть отвертку. От этого магнит должен чуть-чуть выдвинуться. Повторяя это действие нужно РАВНОМЕРНО приподнять весь магнит.

Самодельный анемометр - Секрет Мастера - Сделай своими руками

Когда магнит поднимется до положения когда отверткой его больше не приподнять, нужно использовать винт (4×30(>30) мм).

Самодельный анемометр - Секрет Мастера - Сделай своими руками

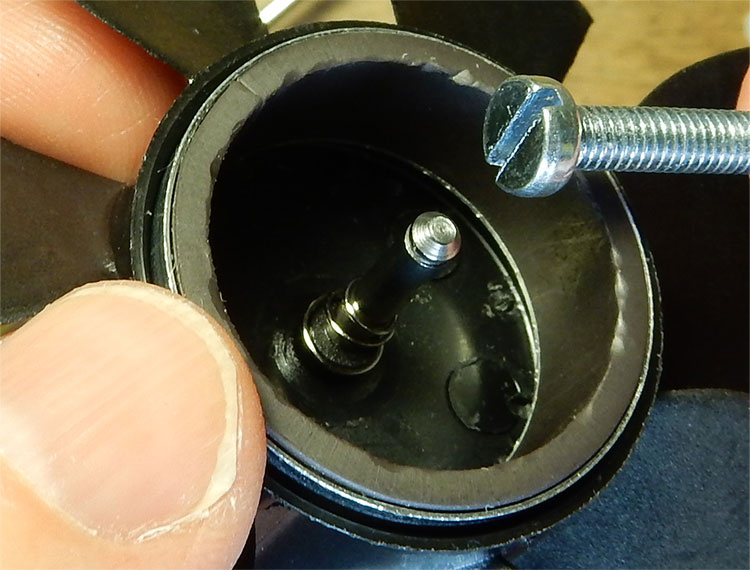

Теперь вентилятор собирается. И если не одевать стопорное кольцо, тогда вентилятор будет легче крутиться, но при этом крыльчатка может выпадать.

Зависимость частоты вращения от скорости потока воздуха:4 Hz – 1.85 m/s6 Hz – 2.3 m/s8 Hz – 2.55 m/s12 Hz – 2.7 m/s18 Hz – 2.8 m/s

Если что-то непонятно, обязательно пишите на email.

Измеритель скорости ветра своими руками

Появилась задача собрать для одного проекта анемометр, чтобы снимать данные можно было на компьютере по интерфейсу USB. В статье речь пойдет больше о самом анемометре, чем о системе обработки данных с него:

1. Компоненты

Итак, для изготовления изделия понадобились следующие компоненты:Шариковая мышь Mitsumi – 1 шт.Мячик для пинг-понга – 2 шт.Кусок оргстекла подходящего размераМедная проволока сечением 2,5 мм2 – 3 смСтержень от шариковой ручки – 1 шт.Палочка от конфеты чупа-чупс – 1 шт.Клипса для кабеля – 1 шт.Полый латунный бочонок 1 шт.

2. Изготовление крыльчатки

К латунному бочонку были припаяны 3 куска медной проволоки длиной 1 см каждый под углом 120 градусов. В отверстие бочонка я припаял стойку из китайского плеера с резьбой на конце.

Трубочку от конфеты разрезал на 3 части длиной около 2 см.

Разрезал пополам 2 шарика и с помощью мелких шурупов из того же плеера и полистирольного клея (клеевым пистолетом) прикрепил половинки шарика к трубочкам от чупа-чупса.

Трубочки с половинками шарика надел на припаянные куски проволоки, сверху все закрепил клеем.

3. Изготовление основной части

Несущим элементом анемометра является металлический стержень от шариковой ручки. В нижнюю часть стержня (куда вставлялась пробка) я вставил диск от мышки (энкодер). В конструкции самой мышки нижняя часть энкодера упиралась в корпус мышки образуя точечный подшипник, там была смазка, поэтому энкодер легко крутился.

Но нужно было зафиксировать верхнюю часть стержня, для этого я подобрал подходящий кусок пластика с отверстием точно по диаметру стержня (такой кусок был вырезан из системы выдвигания каретки CD-ROMa). Оставалось решить проблему с тем, чтобы стержень с энкодером не выпадал из точечного подшипника, поэтому на стержне непосредственно перед удерживающим элементом я напаял несколько капель припоя. Таким образом, стержень свободно крутился в удерживающей конструкции, но не выпадал из подшипника.

Причина, по которой была выбрана схема с энкодером, следующая: все статьи о самодельных анемометрах в Интернете описывали их изготовление на базе двигателя постоянного тока от плеера, CD-ROMa или еще какого изделия. Проблема с такими устройствами во первых в их калибровке и малой точности при малой скорости ветра, а во вторых – в нелинейной характеристике скорости ветра по отношению к выходному напряжению, т.е. для передачи информации на компьютер есть определенные проблемы, нужно просчитывать закон изменения напряжения или тока от скорости ветра.

При использовании энкодера такой проблемы нет, так как зависимость получается линейной. Точность высочайшая, так как энкодер дает около 50 импульсов на один оборот оси анемометра, но несколько усложняется схема преобразователя, в котором стоит микроконтроллер, считающий количество импульсов в секунду на одном из портов и выдающий это значение в порт USB.

4. Испытания и калибровка

Для калибровки был использован лабораторный анемометр

Анемометр – это измерительный прибор для определения скорости ветра. Сегодня мы с вами сделаем этот прибор для измерения скорости ветра самостоятельно. Наш самодельный анемометр очень прост в изготовлении, но вместе с тем, скорость ветра он измеряет не хуже, чем настоящий анемометр. Вот как ты можешь сделать самодельный анемометр.

Оцените статью
Анемометры
Добавить комментарий

Adblock
detector
