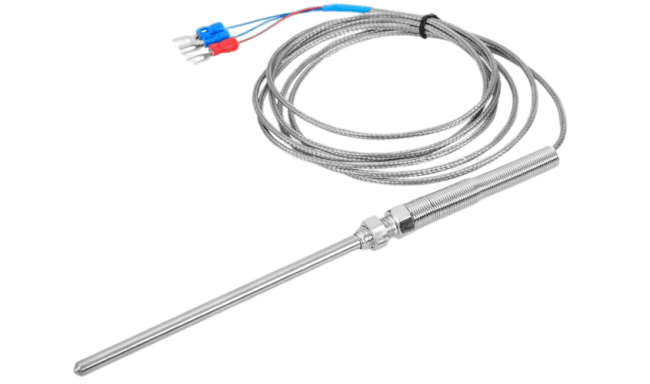

Характеристики термодатчика pt100

Pt100 таблица сопротивлений Pt500 таблица сопротивлений Pt1000 таблица сопротивлений 100П таблица сопротивлений

Предельные отклонения по классам:

Допуски при 0°C:

Чувствительные элементы из платины (Pt 100, Pt 1000):

Измерительный ток вследствие саморазогрева оказывает

влияние на точность измерения термометра и по этой причине

не должен превышать 10 мА.

В качестве контрольной величины для измерительного тока

Датчики температуры или термодатчики — одни из важнейших элементов современных теплосистем. Они позволяют следить за ходом промышленных и технологических процессов, а также управлять ими.

Сегодня на рынке представлен широкий ассортимент подобных приборов: медные, никелевые и платиновые. К последней категории относится датчик температуры PT100, который пользуется наибольшей популярностью.

Датчики температуры РТ100

Датчик РТ100 представляет собой терморезистор, который преобразует температуру в электрическое сопротивление и передает полученные данные на другие устройства (например, на микроконтроллер).

Работает датчик температуры РТ100 по следующему принципу. Поскольку его отдельные элементы изготовлены из платинового сплава, при нулевой температуре сопротивление прибора составляет 100 Ом. При повышении температуры этот показатель увеличивается, что и фиксирует датчик.

При этом РТ100 отличается высокой точностью и более широким диапазоном измерения температур по сравнению с полупроводниковыми и канальными датчиками. Последние изготовлены из других металлов и работают при температуре до 150 градусов. Это сказывается на стоимости прибора – датчик РТ100 считается более дорогим решением.

Платиновый датчик температуры , при температуре 0 градусов сопротивление 100 Ом.ХарактеристикиИзмерительный элемент: PT100 BКласс точности: ± 0,3% (Tol. class B)Коэффициент: 3850 ppm / KДиапазон рабоч..

Платиновый датчик температуры для 3D принтера Ultimaker, при температуре 0 градусов сопротивление 100 Ом.ХарактеристикиИзмерительный элемент: PT100 BКласс точности: ± 0,3% (Tol. class B)Коэффициент: 3..

Платиновый датчик температуры погружной, при температуре 0 градусов сопротивление 100 Ом.ХарактеристикиИзмерительный элемент: PT100 BКласс точности: ± 0,3% (Tol. class B)Коэффициент: 3850 ppm / KДиапа..

Платиновый датчик температуры с силиконовым кабелем, при температуре 0 градусов сопротивление 100 Ом.ХарактеристикиИзмерительный элемент: PT100 BКласс точности: ± 0,3% (Tol. class B)Коэффициент: 3850 ..

Платиновый датчик температуры канальный, при температуре 0 градусов сопротивление 100 Ом.ХарактеристикиИзмерительный элемент: PT100 BКласс точности: ± 0,3% (Tol. class B)Коэффициент: 3850 ppm / KДиапа..

Показано с 1 по 21 из 21 (всего 1 страниц)

Принцип работы платиновых датчиков температуры Pt100 основан на  измерении сопротивления. У платины позитивный коэффициент сопротивления, он растет вместе с увеличением температуры. Изменение сопротивления 0,39 Ома на 1°С. Платина отличается хорошей стабильностью и устойчивостью к перегрузкам. Длительная стабильность работы значительно отличается от других методов измерения температуры – менее 0,2 Ома при 0 °С в год. Сопротивление Pt100 при 0 °С рано 100 Ом.

Градуировочная таблица Pt1000

Для термопреобразователей ТСП-Н Pt1000 и КТСП-Н Pt1000 сопротивление составляет 1000 Ом при температуре 0 °C, температурный коэффициент 0,00385°С-1. НСХ для термопреобразователя сопротивления R₀ = 1000 Ом рассчитана и представлена в таблице сопротивлений Pt1000:

Градуировочная таблица Pt500

У термометров сопротивления Pt500 и комплектов термопреобразователей КТСП-Н Pt500 сопротивление составляет 500 Ом при температуре 0 °C, температурный коэффициент 0,00385°С-1. Зависимость сопротивления от температуры термометра 500 Ом с применением стандартных зависимостей (НСХ) по стандарту ГОСТ 6651-2009 представлен в виде градуировочной таблицы. Pt500 таблица сопротивлений:

Правила эксплуатации датчиков температуры РТ100

Установка и демонтаж датчиков температуры РТ100 должен проводиться с соблюдением техники безопасности и только при полностью отключенном электричестве. К работе допускаются лица, прошедшие соответствующий инструктаж или обучение.

При этом специалисты не рекомендуют устанавливать датчики температуры РТ100:

Таким образом, датчик РТ100 является универсальным прибором для измерения и контроля за температурой. Выбор модели зависит от поставленных целей и конкретных характеристик изделия.

У нас в наличии находятся датчики температуры РТ100 и термопары с рабочей температурой до 600 градусов Цельсия, также в наличии имеются различные регуляторы температуры.

По вопросу приобретения звоните по телефону, указанному на сайте.

НСХ термопреобразователей

НСХ термопреобразователей – это зависимость сопротивления чувствительного элемента термопреобразователя от температуры с конкретным значением сопротивления R₀ при температуре 0°С. Номинальная статическая характеристика термометра сопротивления задается в виде градуировочных таблиц или рассчитывается при помощи формул. Термопреобразователи сопротивления (ТС) могут изготавливаться из платины, из меди или никеля (ГОСТ 6651-2009).

ООО «ИНТЭП» при изготовлении термометров сопротивления использует платиновые чувствительные элементы (ЧЭ). Хорошо изученная и стабильная зависимость сопротивления от температуры – основная причина популярности платиновых термометров. Платиновые ЧЭ имеют высокую точность и воспроизводимость, так как не окисляются в воздушной среде.

Платина имеет положительный коэффициент зависимости сопротивления от температуры поэтому с ростом температуры растёт сопротивление.

Отличие датчиков температуры Pt100, Pt500, Pt1000, 100П заключается в различном сопротивлении чувствительного элемента при температуре 0 °C и температурном коэффициенте.

Чувствительные элементы датчиков температуры Pt100, Pt500, Pt1000 изготавливаются путем напыления на подложку металлической плёнки (тонкопленочные), такие термопреобразователи имеют повышенную вибропрочность. Чувствительные элементы 100П представляют собой спирально навитую платиновую проволоку, заключенную в керамическую оболочку. Проволочные ЧЭ более дорогостоящие по сравнению с тонкопленочными.

Наиболее распространёнными и популярными являются термопреобразователи сопротивления c ЧЭ НСХ Pt100, так как они имеют хорошее соотношение цены и качества.

Формула зависимости сопротивления от температуры

НСХ термометров сопротивления рассчитывается при помощи формул. Формула зависимости сопротивления от температуры для термопреобразователей с температурным коэффициентом 0,00385°С-1:

Pt500 таблица сопротивлений

При выборе датчика температуры РТ100 необходимо уделить внимание конструктивному исполнению прибора. На рынке представлены изделия:

По типу допуска, определяющего допустимое отклонение температуры, датчики РТ100 разделяются на:

Что касается датчиков с коммутационной головкой, то этот элемент может быть:

Интересно! При использовании увеличенной коммутационной головки прибор превращается в преобразователь температуры, токовый выход которого составляет 0..20 или 4..20 мА.

Термопары, в свою очередь, отличаются материалом положительного и отрицательного электродов:

Сравнение термопар

Реализуемые комплекты термометров сопротивления КТСП-Н 100П, а также термопреобразователи ТСП-Н 100П имеют сопротивление 100 Ом при температуре 0 °C, температурный коэффициент 0,00391°С-1. 100П таблица сопротивлений:

Преимущества датчика температуры РТ100

Использование датчика температуры РТ100 обусловлено следующими преимуществами прибора:

Принцип работы

Термопара представляет собой устройство, работа которого основана на создании электрического тока в месте соединения двух проводников, изготовленных из разных металлов.

Принцип работы следующий: один конец (горячий спай) помещается в оболочку первичного преобразователя и «измеряет» температуру технологического процесса; второй конец (холодный/опорный спай) подключается к измерительному преобразователю, входной плате или устройству формирования сигналов и «контролирует» напряжение. При увеличении температуры горячего спая растет напряжение на холодном спае.

Pt100 таблица сопротивлений

Для ТС с температурным коэффициентом 0,00391°С-1 для расчета НСХ используют те же формулы, единственное отличие в постоянных значениях:  А = 3,969·10-3 °С-1; В = -5,841·10-7 °С-2; С = -4,330·10-12°С-4.

ООО «ИНТЭП» изготавливает комплекты КТСП-Н Pt100, а также платиновые термопреобразователи ТСП-Н Pt100. Номинальная статическая характеристика термометра сопротивления задается в виде градуировочных таблиц или рассчитывается при помощи формул. Для термопреобразователей с температурным коэффициентом 0,00385°С-1 сопротивление составляет 100 Ом (R₀ =100 Ом). Pt100 таблица сопротивлений (градуировка):

Pt1000 таблица сопротивлений

В большинстве случаев датчики температуры РТ100 используют как самостоятельный прибор, предназначенный для определения температуры и автоматической температурной компенсации. Однако он также может быть элементом другого измерительного устройства. В этом случае важно учесть диаметр гильзы.

Что касается конкретных отраслей, то чаще всего термодатчик РТ100 используют:

Также датчики можно использовать:

Термопары подходят для эксплуатации в следующих областях:

Важно! При подключении последней специалисты рекомендуют задействовать автоматические выключатели тока и УЗО, которые обеспечат дополнительную защиту в случае экстремального повышения температуры.
