Что нужно для заземления газовых котлов

В первую очередь необходимо позаботиться о самой конструкции. Существует два варианта заземления газового котла для отопления в частном доме: собрать самостоятельно и купить готовый набор заземления. Стоимость изделия начинается от восьми тысяч рублей.

Заземление для газового котла в частном доме: требования и монтаж
Для заземления хорошо подходят металлические пруты

Чтобы заземлить двухконтурный газовый котел в частном доме, необходимо использовать цинковую или черную сталь. В редких случаях применяют медь, однако, этот вариант дорогостоящий. Конструкцию категорически запрещено окрашивать. Самым простым способом заземления газового котла для частного дома считается использование:

  • 3 нержавеющих металлических уголка длиной 2 м и габаритами 50/50 мм. Также можно применить линию водопровода, однако, диаметр и толщина не должны быть меньше 30/4 мм;
  • профилей прямоугольной формы с сечением 110 мм2, а также 3 стальных полос, вырезанных из них, шириной – 5 см, длиной – 1,5 м и толщиной – 5 мм. Разрешено использовать другие варианты, соответствующие нормам;
  • 1 стальную полоску из нержавеющего профиля прямоугольной формы. Длина от верхней точки треугольника до грунта возле здания не должна превышать 4 м, ширина – 4 см, а толщина – 4 мм;
  • медный провод ПВ-3 с сечением, не больше 12 мм2. Также можно применить алюминиевый или стальной проводник с 16/75 мм2 соответственно. Стоит заметить, что в промышленных проводах используют 15 мм2;
  • болты М10 и М8.

Далее, потребуется рассчитать параметры, которые необходимы для нужного сопротивления. В этом случае можно воспользоваться следующими показателями почвы:

  • глинистая – 10 Ом/м;
  • песчаная – 50 Ом/м;
  • чернозем или садовая – 30 Ом/м;
  • песчано-глиняная – 150 Ом/м.

Очень важно помнить, что физические свойства контура заземления будут зависеть как от вида земельного покрова, так и климатических условий в регионе. Учитывая эти обстоятельства, разработанную для частного дома конструкцию необходимо проверять, а в случае неудачи внести изменения в контур. Определить свойства комплекта можно с помощью инструкции:

  1. Скрепить горизонтальные и вертикальные линии, плотно скрутить их в одну цепь.
  2. Провести замеры на собранной конструкции, использовав омметр. Показатель должен варьироваться в пределах 5-8 Ом/м. Данный параметр оптимален для всех видов грунта. Если замеры совпадают, значит, конструкция для частного дома выполнена правильно.
  3. В случае превышения допустимых параметров нужно исправить конструкцию, добавив несколько дополнительных элементов с большим диаметром.
Заземление для газового котла в частном доме: требования и монтаж
Проверку должны совершать представители газовой службы

Внимание! Несмотря на стандартные показатели, сотрудники горгаза могут запросить сопротивление для обычного грунта в размере 10 Ом/м.

Для чего необходимо заземление?

Без такой процедуры, как заземление, безопасно использовать газовый котел не удастся. Дело в том, что такие устройства, как правило, изготавливаются из металла или же имеют металлические части, например, кожух, а этот материал характеризуется возникновением статического электричества.

Появляющиеся заряды формируют электрическое поле, которое влияет на электронную систему котла, отвечающую за управление. Иными словами, при отсутствии заземления деятельность данной составляющей может быть нарушена. Выйдет из строя либо вся система, либо ее отдельные элементы, такие как плата.

Также следует добавить, что данная процедура избавляет и обитателей дома от влияния статистического электричества. Заряды хотя в большинстве случаев и не опасны, но весьма болезненные, поэтому гораздо приятнее находиться под защитой от электрического тока. Кроме того, поможет она и предотвратить поломки: из-за скачков напряжения могут возникнуть проблемы с платой.

Наконец, что немаловажно, игнорирование заземления котла может привести к тому, что он просто взорвется.

Электрическое поле часто приводит к самовозгоранию объектов, функционирующих, благодаря газу и под давлением, и, как результат, происходит взрыв. Заинтересуются незаземленным котлом и представители газовой службы и, вполне возможно, выпишут денежные штрафы.

Как заземлить газовый котел в частном доме

Для заземления двухконтурного газового котла в частном доме необходимо провести тщательную подготовку. Вначале нужно отыскать подходящее место (не дальше 4-5 м от здания), которое не понадобится в дальнейшем для других сооружений. Отделить используемую местность небольшим забором или камнями.

В конце подготовки участка нужно составить подробный план проекта для частного дома с помощью чертежа. Схема должна состоять из равнобедренного треугольника, длина которого не превышает 2,5 м. В некоторых случаях используют квадраты или прямые линии.

Заземление для газового котла в частном доме: требования и монтаж
Траншея меньшей площади сэкономит место на участке

Понадобятся:

  • автоматический бур (если твердая почва);
  • болгарка и пила по металлу;
  • молоток;
  • лопата;
  • перфоратор;
  • отбойный молоток;
  • сварочный аппарат.

Собрав все оборудование, можно приступать к рытью траншеи. Ширина канавы должна составлять 40 см, а глубина – 70 см. По направлению к частному дому нужно отправить ближайший край треугольника, а от него разрыть канаву в сторону цоколя. По верхним частям треугольника заточить специальные штыри, которые будут служить проводником.

Важно! Как правило, электроды должны выступать из почвы на 15-20 см, но в конце процесса их потребуется зарыть с небольшим запасом.

Заземление для газового котла в частном доме: требования и монтаж
В качестве крепления должны служит сварные швы, а не ремни

Электродные элементы следует соединить металлической полоской, после чего сварить качественный узел. Промышленные проводники всегда сцепляют болтами.

На последнем этапе металлическую полоску нужно приварить с помощью точечной сварки к контуру заземления, а затем вывести к частному дому. Элемент необходимо поднять, применив металлический штырь, прикрепить с помощью сварки болт М10 и соединить медный провод, после чего занести в частный дом. Что касается газового котла, его необходимо подключить к сети проводом УЗО.

Как устроить заземление газового котла в частном доме

От наружной стены установки отопительного агрегата отступают 1 м и делают на грунте разметку в виде равностороннего треугольником. Длина ребра должна составлять 2 м. По этой разметке выкапывается траншея. Её глубина зависит от уровня промерзания почвы, но должна быть не менее 50 см. В вершинах треугольника пробуриваются шурфы для установки заземлителей.

В качестве устанавливаемого в шурфы заземлителя можно использовать стальной уголок или покрытые медью пластины, которые погружают в грунт на 4,5 м.

Погружение заземлителей происходит поэтапно. В грунт они последовательно углубляются отрезками, которые соединяются между собой по мере погружения с помощью специальных соединительных муфт или сварки. После установки заземлители соединяются с закреплённым на фундаменте здания штырём. Делается это с помощью медного провода, крепление которого производится болтами.

Дальше важно правильно сделать подсоединение штыря к коммуникационному блоку газового оборудования. Соединение может быть произведено с помощью стальной, медной или алюминиевой проволоки. На газовом оборудование есть трехконтактная сетевая розетка или щит управления с нулевой фазой тока. К нем и присоединяют протянутый от штыря провод.

В таких контурах заземления можно использовать штыри трёх типов:

Какие материалы необходимы для заземления

Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:

  • Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².
  • В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.
  • Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.

Кто и как проверяет заземление котла и как получить нужный документ

Все лаборатории, имеющие право на проведение измерения сопротивления заземляющего контура, должны иметь регистрацию в местном подразделении Ростехнадзора. Туда же и следует обращаться за проведением измерений.

Лаборатория имеет специальные выездные группы, которые выезжают по указанному заказчиком адресу и проводят измерения.

На месте работ специалист создает искусственный шлейф, один конец которого подключает к прибору, а второй втыкают в землю – сначала на максимальном удалении от проверяемого контура, а потом на минимальном. Таким образом специалист создает имитацию растекания тока с искусственного шлейфа через проверяемый контур. Полученные результаты заносят в таблицу, а испытания повторяют до 10 раз. После вычисления допустимой погрешности получают окончательный результат, который и заносят в финальный протокол. Этот документ обладает юридической силой и является единственным документом, который признает газовая служба.

Надо ли заземлять газовый котел

Любой газовый котел для частного дома состоит из металлических узлов и корпуса, который в дальнейшем подключат к электрической сети. Несмотря на то что агрегат работает на малой мощности и не представляет особой опасности для человека, соприкосновение металла и электричества может вызвать нежелательные последствия, которые приведут к выводу из строя автоматической системы и прочих узлов.

Для предостережений от подобных ситуаций существует руководство с правилами устройств электроустановок седьмого издания (ПУЭ), которое гласит о том, что любой настенный или напольный газовый агрегат частного дома, подключаемый к общей сети, обязан подсоединяться к заземлению.

Заземление для газового котла в частном доме: требования и монтаж
Можно использовать прямолинейный тип отвода для экономии места

Заземление – это конструкция, которая соединяет газовый котел и электросеть в частном доме, а потом уходит в землю. С давних времен известно, что почва является идеальным поглотителем электричества. Если правильно подобрать материал проводника, создать нужное сопротивление контура заземления и собрать хорошую конструкцию для частного дома, то получится обезопасить газовый котел от перепадов напряжения и потенциальных возгораний. Как правило, заземление предназначено для:

  1. Устранения возгорания или взрыва газового котла. Главной причиной поджога всегда считается электрический заряд, который в контакте с природным минералом может создать взрыв в частном доме.
  2. Предостережения от выхода из строя автоматической системы. Газовый котел оснащен электроникой, которая слабо выдерживает перепады напряжения. В противном случае платы могут выйти из строя, в результате чего автоматика не подлежит замене или ремонту. Заземление создаст положительный эффект в конструкции для частного дома и обеспечит нормальную работу устройства.
  3. Исключения удара электрическим зарядом. В основном газовый котел создает слабый потенциал, который не принесет вреда человеку. Но при отсутствии заземления в частном доме последствия могут быть плачевными.

Согласно ПУЭ, во время установки газового котла и подключения его к магистрали соответствующая служба не может допустить к работе агрегат, в котором отсутствует заземление. Опираясь на положенные стандарты, организация должна совершить проверку по качеству подключения контура заземления около частного дома, после чего собрать перечень документов со специальным актом, подтверждающим наличие конструкции и допускающего газовый котел к работе.

Нужно ли заземлять газовый отопительный котел и для чего

Во время работы отопительного оборудования, независимо от типа и степени автоматизации, образуется статическое напряжение. Поэтому, при установке газового котла, должно быть выполнено заземление, по следующим причинам:

  • Поломка автоматики – котлы, оснащенные электронным микропроцессором, чувствительны к любым скачкам напряжения в сети. Выйти из строя, автоматика может и от статического напряжения. Газовый котел без заземления, проработает недолго. Замена платы автоматики, обойдется, приблизительно в половину себестоимости котельного оборудования.
  • Опасность взрыва – скопившееся статическое напряжение, является одной из самых распространенных причин возгорания газового оборудования. Положительное влияние заземления на работу котла, заключается в том, что полностью предотвращается появление искры, приводящей к взрыву при утечке газа.

Подготовка к устройству заземления для газового котла

После получения данных о количестве вертикальных заземлителей необходимо приступить к их подготовке: если используется труба, то забиваемый в землю конец каждого заземлителя необходимо немного обточить по кругу для лучшего вхождения в грунт. У забиваемого в землю конца уголка перед забивкой болгаркой срезают края обоих полок под углом 45˚, чтобы заземлитель внешне напоминал заточенный карандаш.

После подготовки вертикальных заземлителей проверяют заземлители горизонтальные: лента, полоса или пруток не должны иметь повреждений, трещин, надломов. Если исходный материал имеется в виде единого целого, резать его не стоит. Нужно помнить, что вертикальные и горизонтальные заземлители, все болты, гайки и другие крепежные элементы не должны быть окрашенными.

Правила и нормы заземления газовых котлов

Методы установкиПомимо вывода из строя электронного блока управления работой агрегатов, существует опасность возникновения неконтролируемого воспламенения газа. Это может привести к взрыву котла.

Все требования, предъявляемые к установке и эксплуатации газового оборудования, определены в ПЭУ. Это нормативный документ, положения которого обязательны к исполнению.

Устройство заземления отопительного контура начинается с замера его сопротивления. Требования к его параметрам определены п. 1.7.103 ПЭУ. Они зависят от типа агрегата и характера грунта.

Нормой для песчаной почвы считается сопротивление не более 50 Ом, а для глинистой 10 Ом. В существующих нормативных документах нет жёстких требований к устанавливаемому заземлению. Оно может иметь как промышленное, так и самодельное исполнение.

Категорически запрещено использовать для отвода от газового оборудования статическое электричество с помощью:

  • бытовых розеток;
  • труб отопления и канализации.

Разрешено использовать для заземления водопроводные трубы, имеющие надёжную гидроизоляцию и находящиеся в земле или бетоне. Во всех остальных случаях для газового оборудования устраивается отдельный контур заземления. Для его монтажа лучше использовать готовые комплекты, широко представленных в торговле.

Проектирование и подготовительные работы

Чтобы выполнить заземление газового котла, сначала на выделенном участке рисуется макет будущего контура. Чаще всего используется схема, предполагающая размещение заземлителей по сторонам равнобедренного треугольника.

Но контур может быть и в форме линии, квадрата или многоугольника – все зависит от расчетного количества электродов и месторасположения самого здания.

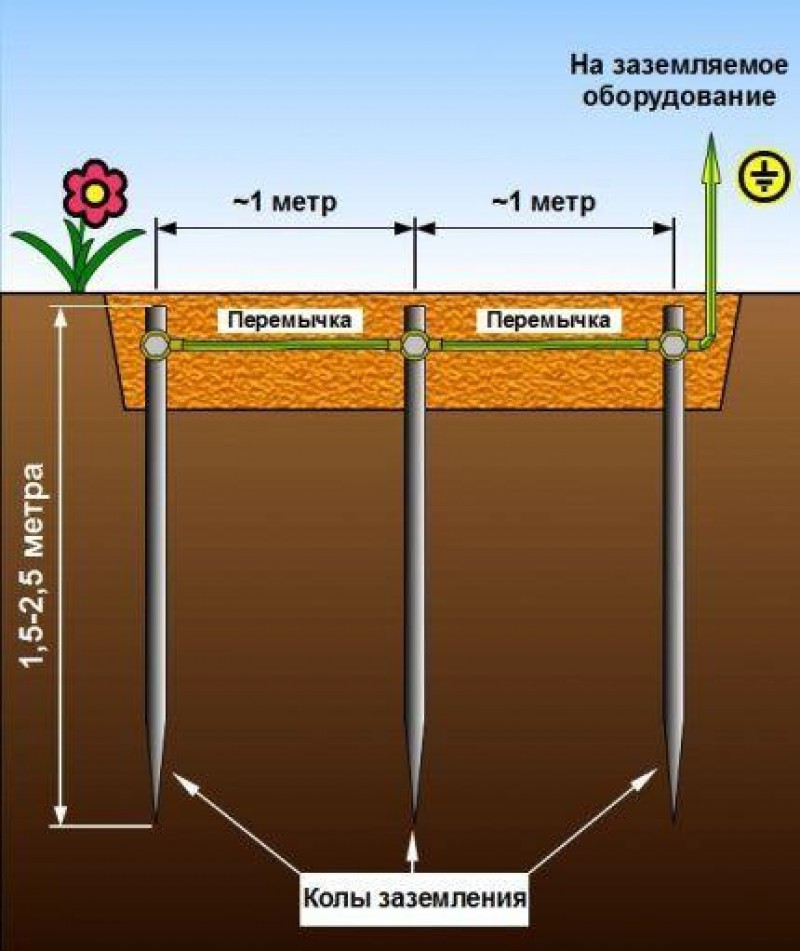

Схема устройства линейного заземления

Для сборки самодельной конструкции понадобятся такие инструменты:

  • сварочный аппарат для соединения металлических элементов системы;
  • болгарка для нарезки и заострения труб или стержней;
  • перфоратор или дрель для завода кабеля заземления в дом.

Советы профессионалов

По мнению экспертов, если речь идет о самостоятельной сборке, то качество заземления газового настенного котла для частного дома во много зависит от выбранных материалов. Использовать уже имеющиеся конструкции, которые вкопаны в землю неизвестный промежуток времени, не рекомендуется.

Несмотря на высокую стоимость изделий, во время создания заземления для частного дома лучше применять медный провод с большим сечением. Такой элемент гарантирует длительный срок службы с минимальным риском для агрегата. Конструкцию необходимо сваривать точечным способом, так как швы должны быть аккуратными и маленькими.

Совет! Если есть возможность покупки промышленного комплекта, то в целях безопасности лучше выбрать именно этот вариант.

Требования к заземлению газового котла

Официальный документ ПУЭ предоставляет комплекс нормативных правил и требований, которые в подробностях описывают схему подключения заземления газового котла к частному дому. В соответствии с поставленными нормами должен прилагаться специальный контур, уводящий электрический заряд в грунт возле частного дома. Но в документах нет точных указаний касательно типа комплектации – самодельной или промышленной.

Нормативы правил устройств электроустановок включают перечень элементов, которые не разрешено применять для заземляющего контура:

  • узлы отопительных и канализационных трубопроводов;
  • металлические конструкции стандартных газовых магистралей и труб других взрывоопасных веществ.

В соответствии с правилами разрешено использовать водосточные магистрали, которые находятся в грунте возле частного дома. Железобетонные узлы с хорошей гидроизоляцией и прочие стальные конструкции, расположенные в земле, окажутся полезными. Если подобные элементы будут отсутствовать, то придется самостоятельно сооружать контур заземления.
