Ремонт регулятора температуры духового шкафа Siemens
24 дек 2020 18:27
Такую экзотику навряд ли отдельно найдёшь. А что сломалось то? Может его разобрать, почистить и всего делов.
24 дек 2020 20:06
Так он не разборный)Когда ручку крутишь, на некоторых позициях реле на плате начинает щелкать, можно даже не крутить ручку, а пошевелить ее в разных положениях – реле щелкает и мигает индикатор включениявыключения температуры
24 дек 2020 22:58
Да конечно, неразборный. Расскажете мне, что он цельнолитой? Аккуратно сжимаете четыре усика скрепляющие корпусные детали, и всё прекрасно разбирается. Дальше(так же аккуратно) добираетесь до поверхности с контактами, моете их спиртом, металлические бегунки тоже. Можно капнуть масла для скольжения. Потом в обратном порядке всё собирается. Не знал бы я так не говорил бы. ))А симптомы именно такие. Загрязнение тому виной.
стаспрачкисСлесарь по ремонту бытовых машинСообщения: 5395Зарегистрирован: 30 мар 2011 18:12
25 дек 2020 00:17
Alexandr.V писал(а):Так он не разборный)
Такого не существует. А вот при разборке главное так медлено разбирать, что бы всякие детальки, благодаря которым мы слышем, что там что-то щёлкает, не ралетелись по всей квартире и открытым фортачкам.
25 дек 2020 01:16
Эээ, такого не может случиться от слова совсем. В этом энкодере всего три элемента. И они довольно велики чтобы их взять и потерять. Щщёлкает не внутри сего регулятора, а реле. Топистартер же написал. А здесь всё просто как лом в разрезе. Разбирайте сударь!
25 дек 2020 01:26
alexus.Ни в коем случае не имею права спорить с Вами. Ваш опыт и знания в этих вопросах уже много больше, чем мой. Но предупредить об осторожности, посчитал себя просто обязаным. Это уже из своего старенького, собственного опыта.Поледнюю похожую конструкцию (переменный резистор) разбирал лет тридцать назад.
25 дек 2020 01:38
Да нет, всё правильно. В любом незнакомом процессе нужна осторожность и аккуратность. Мало ли было запорото вещей по незнанию. Но тут точно нет: пружинок, мелких шариков и прочей мелкой дряни которая обязательно выскочит: а) неизвестно откуда; б) неизвестно куда.
25 дек 2020 01:39
МастерСообщения: 858Зарегистрирован: 14 мар 2012 11:29
25 дек 2020 16:44
25 дек 2020 18:09
А это какой, интегральный? Самая что ни на есть механика. Ну немного сложнее чем СП-1. )
09 янв 2021 11:55
Здравствуйте!Всем спасибо за ответы)В общем разобрали, почистили. Т.к. корпус регулятора выполнен чтото типа из латуни, то при его разборке отломались крепления, поэтому пришлось колхозить..Пока все работает, не знаю насколько его хватит.Всех с наступившим НГ!
09 янв 2021 12:14
Ну да, навряд ли разработчики планировали, что русские захотят его реанимировать после 15-18 лет работы духовки. Однако, всё можно сделать. Найти такой регулятор отдельно от модуля невозможно. А этот будет работать и никуда не денется.
Юный техникСообщения: 43Зарегистрирован: 14 мар 2013 09:50
12 янв 2021 07:56
“Найти такой регулятор отдельно от модуля невозможно. А этот будет работать и никуда не денется.”какие проблемы найти такой энкодер?в магазине радиодетали смотрели? а насчет будет работать,время покажет.
12 янв 2021 09:13
Вернуться в «Электроплиты»
Кто сейчас на конференции
Сейчас этот форум просматривают: нет зарегистрированных пользователей и 0 гостей
Форум РадиоКот • Просмотр темы – Часы-Таймер с автономным питанием для духовки или склерозник
Аппаратная составляющая
Для реализации описанного выше функционала нам потребуются следующие компоненты:
- Блок питания 220 – 5 вольт, выдранный из какой то зарядки. Питает всю электронику.

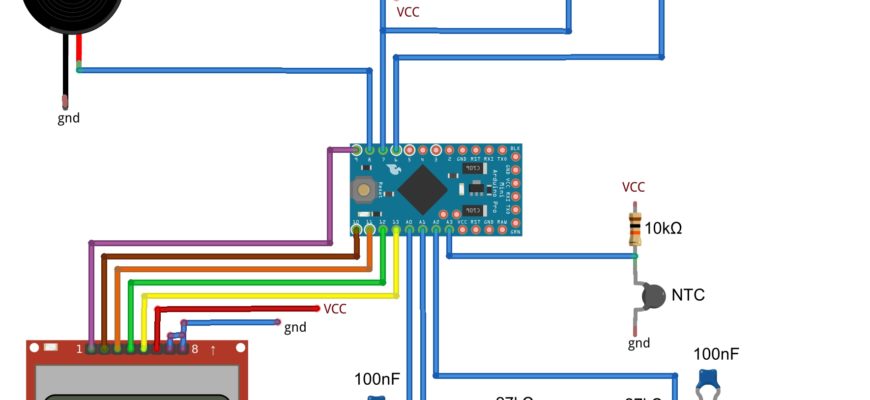

- Arduino pro mini. Кремниевый супермозг, отвечающий за управление нашим детищем.
