ГОСТ 30494-2022

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МКС 13.040.20

Дата введения 2022-01-01

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 “Межгосударственная система стандартизации. Основные положения” и ГОСТ 1.2 “Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены”

Сведения о стандарте

1 РАЗРАБОТАН ОАО “СантехНИИпроект”, ОАО “ЦНИИПромзданий”

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 “Строительство”

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС), (Протокол N 39 от 8 декабря 2022 г.)

За принятие проголосовали:

(Поправка)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 июля 2022 г. N 191-ст межгосударственный стандарт ГОСТ 30494-2022 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2022 г.

5 ВЗАМЕН ГОСТ 30494-96

6 ИЗДАНИЕ (сентябрь 2022 г.) с Поправкой (ИУС 7-2022)

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге “Межгосударственные стандарты”

Настоящий стандарт устанавливает параметры микроклимата обслуживаемой зоны помещений жилых (в том числе общежитий), детских дошкольных учреждений, общественных, административных и бытовых зданий, а также качества воздуха в обслуживаемой зоне указанных помещений и устанавливает общие требования к оптимальным и допустимым показателям микроклимата и качеству воздуха.

Настоящий стандарт не распространяется на параметры микроклимата рабочей зоны производственных помещений.

В настоящем стандарте применены следующие термины с соответствующими определениями:

2.1 допустимые параметры микроклимата: Сочетания значений показателей микроклимата, которые при длительном и систематическом воздействии на человека могут вызвать общее и локальное ощущение дискомфорта, ухудшение самочувствия и понижение работоспособности при усиленном напряжении механизмов терморегуляции и не вызывают повреждений или ухудшения состояния здоровья.

2.2 Качество воздуха

2.2.1 качество воздуха: Состав воздуха в помещении, при котором при длительном воздействии на человека обеспечивается оптимальное или допустимое состояние организма человека.

2.2.2 оптимальное качество воздуха: Состав воздуха в помещении, при котором при длительном и систематическом воздействии на человека обеспечивается комфортное (оптимальное) состояние организма человека.

2.2.3 допустимое качество воздуха: Состав воздуха в помещении, при котором при длительном и систематическом воздействии на человека обеспечивается допустимое состояние организма человека.

2.3 локальная асимметрия результирующей температуры: Разность результирующих температур в точке помещения, определенных шаровым термометром для двух противоположных направлений.

2.4 микроклимат помещения: Состояние внутренней среды помещения, оказывающее воздействие на человека, характеризуемое показателями температуры воздуха и ограждающих конструкций, влажностью и подвижностью воздуха.

2.5 обслуживаемая зона помещения (зона обитания): Пространство в помещении, ограниченное плоскостями, параллельными полу и стенам: на высоте 0,1 и 2,0 м над уровнем пола – для людей стоящих или двигающихся, на высоте 1,5 м над уровнем пола – для сидящих людей (но не ближе чем 1 м от потолка при потолочном отоплении), и на расстоянии 0,5 м от внутренних поверхностей наружных и внутренних стен, окон и отопительных приборов.

2.6 оптимальные параметры микроклимата: Сочетание значений показателей микроклимата, которые при длительном и систематическом воздействии на человека обеспечивают нормальное тепловое состояние организма при минимальном напряжении механизмов терморегуляции и ощущение комфорта не менее чем у 80% людей, находящихся в помещении.

2.7 помещение с постоянным пребыванием людей: Помещение, в котором люди находятся не менее 2 ч непрерывно или 6 ч суммарно в течение суток.

2.8 радиационная температура помещения: Осредненная по площади температура внутренних поверхностей ограждений помещения и отопительных приборов.

2.9 результирующая температура помещения: Комплексный показатель радиационной температуры помещения и температуры воздуха помещения, определяемый по приложению А.

2.10 скорость движения воздуха: Осредненная по объему обслуживаемой зоны скорость движения воздуха.

2.11 температура шарового термометра: Температура в центре тонкостенной полой сферы, характеризующая совместное влияние температуры воздуха, радиационной температуры и скорости движения воздуха.

2.12 теплый период года: Период года, характеризующийся среднесуточной температурой наружного воздуха выше 8°С.

2.13 холодный период года: Период года, характеризующийся среднесуточной температурой наружного воздуха, равной 8°С и ниже.

В настоящем стандарте принята следующая классификация помещений общественного и административного назначения:

– помещения 1-й категории: помещения, в которых люди в положении лежа или сидя находятся в состоянии покоя и отдыха;

– помещения 2-й категории: помещения, в которых люди заняты умственным трудом, учебой;

– помещения 3а категории: помещения с массовым пребыванием людей, в которых люди находятся преимущественно в положении сидя без уличной одежды;

– помещения 3б категории: помещения с массовым пребыванием людей, в которых люди находятся преимущественно в положении сидя в уличной одежде;

Про анемометры:  СП 60.13330.2016 Отопление, вентиляция и кондиционирование... | Докипедия

– помещения 3в категории: помещения с массовым пребыванием людей, в которых люди находятся преимущественно в положении стоя без уличной одежды;

– помещения 4-й категории: помещения для занятий подвижными видами спорта;

– помещения 5-й категории: помещения, в которых люди находятся в полураздетом виде (раздевалки, процедурные кабинеты, кабинеты врачей и т.п.);

– помещения 6-й категории: помещения с временным пребыванием людей (вестибюли, гардеробные, коридоры, лестницы, санузлы, курительные, кладовые).

4.1 В помещениях жилых и общественных зданий следует обеспечивать оптимальные или допустимые параметры микроклимата в обслуживаемой зоне.

4.2 Параметры, характеризующие микроклимат в жилых и общественных помещениях:

– температура воздуха;

– скорость движения воздуха;

– относительная влажность воздуха;

– результирующая температура помещения;

– локальная асимметрия результирующей температуры.

4.3 Требуемые параметры микроклимата: оптимальные, допустимые или их сочетания следует устанавливать в зависимости от назначения помещения и периода года с учетом требований соответствующих нормативных документов*.

_______________

* В Российской Федерации действуют [1] и [2]

4.4 Оптимальные и допустимые параметры микроклимата в обслуживаемой зоне помещений жилых (в том числе общежитий), детских дошкольных учреждений, общественных, административных и бытовых зданий следует принимать для соответствующего периода года в пределах значений параметров, приведенных в таблицах 1-3:

Таблица 1 – Оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха в обслуживаемой зоне помещений жилых зданий и общежитий

Период года

Наименование помещения

Температура воздуха, °С

Результирующая температура, °С

Относительная влажность, %

Скорость движения воздуха, м/с

опти-
маль-
ная

допус-
тимая

опти-
маль-
ная

допус-
тимая

опти-
мальная

допус-
тимая, не более

опти-
мальная, не более

допус-
тимая, не более

Холодный

Жилая комната

20-22

18-24
(20-24)

19-20

17-23
(19-23)

45-30

60

0,15

0,2

Жилая комната в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31°С и ниже

21-23

20-24
(22-24)

20-22

19-23
(21-23)

45-30

60

0,15

0,2

Кухня

19-21

18-26

18-20

17-25

Не норми-
руется

Не норми-
руется

0,15

0,2

Туалет

19-21

18-26

18-20

17-25

Не норми-
руется

Не норми-
руется

0,15

0,2

Ванная, совмещенный санузел

24-26

18-26

23-27

17-26

Не норми-
руется

Не норми-
руется

0,15

0,2

Помещения для отдыха и учебных занятий

20-22

18-24

19-21

17-23

45-30

60

0,15

0,2

Межквартирный коридор

18-20

16-22

17-19

15-21

45-30

60

Не норми-
руется

Не норми-
руется

Вестибюль, лестничная клетка

16-18

14-20

15-17

13-19

Не норми-
руется

Не норми-
руется

Не норми-
руется

Не норми-
руется

Кладовые

16-18

12-22

15-17

11-21

Не норми-
руется

Не норми-
руется

Не норми-
руется

Не норми-
руется

Теплый

Жилая комната

22-25

20-28

22-24

18-27

60-30

65

0,2

0,3

Примечание – Значения в скобках относятся к домам для престарелых и инвалидов.

Таблица 2 – Оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха в обслуживаемой зоне детских дошкольных учреждений

Период года

Наименование помещения

Температура воздуха, °С

Резуль-
тирующая температура, °С

Относительная влажность, %

Скорость движения воздуха, м/с

опти-
маль-
ная

допус-
тимая

опти-
маль-
ная

допус-
тимая

опти-
мальная

допусти-
мая, не более

опти-
мальная, не более

допусти-
мая, не более

Холод-
ный

Групповая раздевальная и туалет:

для ясельных и младших групп

21-23

20-24

20-22

19-23

45-30

60

0,1

0,15

для средних и дошкольных групп

19-21

18-25

18-20

17-24

45-30

60

0,1

0,15

Спальня:

для ясельных и младших групп

20-22

19-23

19-21

18-22

45-30

60

0,1

0,15

для средних и дошкольных групп

19-21

18-23

18-22

17-22

45-30

60

0,1

0,15

Вестибюль, лестничная клетка

18-20

16-22

17-19

15-21

Не норми-
руется

Не норми-
руется

Не норми-
руется

Не норми-
руется

Теплый

Групповые спальни

23-25

18-28

22-24

19-27

60-30

65

0,15

0,25

Примечания

1 В помещениях кухни, ванной и кладовой параметры воздуха следует принимать по таблице 1.

2 Для детских дошкольных учреждений, расположенных в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31°С и ниже, допустимую расчетную температуру воздуха в помещении следует принимать на 1°С выше указанной в таблице 2.

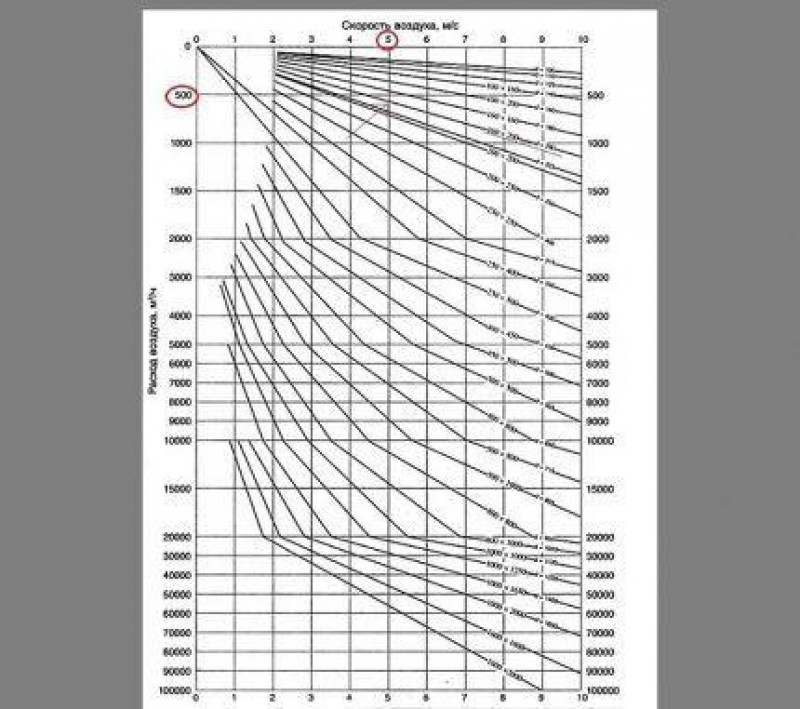

Каналы магистральные и ответвления

Следом наступает очередь главного магистрального воздуховода. Часто он имеет большую протяженность и проходит транзитом через несколько помещений, прежде чем начнет разветвляться. Рекомендуемая максимальная скорость 8 м/с в таких каналах может не соблюдаться, поскольку условия прокладки (особенно через перекрытия) могут существенно ограничивать пространство для его монтажа.

Например, при расходе 35 000 м³/ч, что не редкость на предприятиях, и скорости 8 м/с диаметр трубы составит 1,25 м, а если ее увеличить до 13 м/с, то размер станет уже 1000 мм. Такое увеличение технически осуществимо, так как современные воздуховоды из оцинкованной стали, изготовленные спирально-навивным методом, имеют высокую жесткость и плотность.

Это исключает их вибрацию на высоких скоростях. Уровень шума от такой работы достаточно низок, а на фоне звука от работающего оборудования может быть практически не слышен. В Таблице 2 представлены некоторые популярные диаметры магистральных воздухопроводов и их пропускная способность при разной скорости движения воздушных масс.

Про анемометры:  Как выбрать вытяжку для кухни: расчет производительности, выбор тех параметров

Таблица 2

Расход, м3/чØ400 ммØ450 ммØ500 ммØ560 ммØ630 ммØ710 ммØ800 ммØ900 ммØ1 м
ϑ = 8 м/с3617457656507087897111393144691831122608
ϑ = 9 м/с40695148635779741009312877162782060025434
ϑ = 10 м/с45215720706388591121414241180862288828260
ϑ = 11 м/с49746292776997451233515666198952517731086
ϑ = 12 м/с542668648476106311345717090217042746633912
ϑ = 13 м/с587874369182115171457818514235122975536738

Боковые ответвления воздухопроводов разводят подачу или вытяжку воздушной смеси по отдельным помещениям. Как правило, на каждом из них устанавливается диафрагма либо дроссель – клапан для регулировки количества воздуха. Эти элементы обладают немалым местным сопротивлением, поэтому сохранять высокую скорость нецелесообразно.

Таблица 3

Расход, м3/чØ140 ммØ160 ммØ180 ммØ200 ммØ225 ммØ250 ммØ280 ммØ315 ммØ355 мм
ϑ = 4 м/с22028836645257270588511201424
ϑ = 4,5 м/с24832341150864379399412601601
ϑ = 5 м/с275360457565714882110714001780
ϑ = 5,5 м/с302395503621786968121515401957
ϑ = 6 м/с3304325486788571058132816802136
ϑ = 7 м/с38550464079110001235155019602492

Недалеко от места присоединения к магистрали в канале устраивают лючок, он нужен для замера скорости потока после монтажа и регулировки всей вентиляционной системы.

Нормы

Помещения

Режим работы

Норма воздухообмена*

Примечания

Жилая зона

Постоянный

Кратность воздухообмена 0,35 1/ч, но не менее 30 м³/ч·чел.

3м³/м² жилых помещений, если общая площадь квартиры меньше 20 м²/чел.

 Для расчета расхода воздуха,  м³/ч, по кратности объем помещений следует определять по общей площади квартиры.

Квартиры с плотными для воздуха ограждающими конструкциями требуют дополнительного притока воздуха для каминов (по расчету) и механических вытяжек

Кухня

Постоянный

Максимальный¹,²

Минимальный³

60 м³/ч при электрической плите

90 м³/ч при 4-комфорочной газовой плите

180 м³/ч

30 м³/ч при электрической плите

45 м³/ч при 4-комфорочной газовой плите

Приточный воздух поступает из жилых помещений4

Ванная комната, туалеты

Постоянный

Максимальный¹, ²

Минимальный

25 м³/ч из каждого помещения

50 м³/ч при совмещенном санузле

90 м³/ч из каждого помещения

120 м³/ч при совмещенном санузле

10 м³/ч из каждого помещения

20 м³/ч при совмещенном санузле

Приточный воздух поступает из жилых помещений

Постирочная

Максимальный

Минимальный

Кратность воздухообмена

5 1/ч

1 1/ч

Приточный воздух поступает из жилых помещений

Гардеробная, кладовая

Постоянный

Кратность воздухообмена 1 1/ч

Приточный воздух поступает из жилых помещений

Помещение теплогенератора (вне кухни)

Кратность воздухообмена

1 1/ч

Приточный воздух поступает из жилых помещений

Примечание: нормы воздухообмена жилых помещений – концентрация вредных веществ в наружном (атмосферном) воздухе не должна превышать ПДК в воздухе населенных мест.

* Тогда, когда помещение не используется, норму воздухообмена следует уменьшать до следующих величин: в жилой зоне – до 0,2 1/ч; в кухне, ванной комнате и туалете, постирочной, гардеробной, кладовой – до 0,5 ч/1.

¹ Кухонное оборудование, ванная комната и туалет используются.

² Для максимальных режимов следует принимать коэффициент одновременности Кодн = 0,4 ÷ 0,5.

³ Кухонное оборудование, ванная комната и туалет не используются.

4 Если приточный воздух поступает непосредственно в помещения кухни, ванной комнаты или туалета, не следует допускать его перетекания в жилые помещения.

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий (мгсн 3.01-01)

п/п

 Помещения Расчетная температура воздуха в холодный период года, 0С

Кратность воздухообмена или количество удаляемого воздуха из помещения

притоквытяжка
12345
 1Общая комната (гостиная), спальня, жилая комната общежития  20 (22) 2) не менее 30 м3/ч на человека
 2

Кухня квартиры и общежития:

с электроплитами

с газовыми плитами

16 (18) 2)

16 (18) 2)

 –

не менее 60 м3/ч при 2-комфорочных плитах;

не менее 75 м3/ч при 3-комфорочных плитах;

не менее 90 м3/ч при 4-комфорочных плитах.

 3 Кухня-ниша 16 (18) 2) механическая приточно-вытяжная, по расчету
 4 Ванная комната  25 – 25 м3
 5 Уборная 18 – 25 м3
 6 Совмещенный санузел 25 – 50 м3
 7 Совмещенный санузел с индивидуальным подогревом 18 – 50 м3
 8  Душевая 25 – 5-кратн.
 9 Гардеробная комната для  чистки и глажения одежды 18  – 1,5-кратн.
 10 Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме 16 – –
 11 Вестибюль, общий коридор, передняя, лестничная клетка в общежитии 16 – –
 12 Постирочная 15 по расчету, но не менее 4-кратн. 7-кратн.
 13 Гладильная, сушильная в общежитии 15 по расчету, но не менее 2-кратн. 3-кратн.
 14 Кладовые в квартирах (одноквартирных домах), хозяйственные и бельевые в общежитиях  12 – 1,5-крат.
 15 Машинное помещение лифтов 3) 5 – по расчету, но не менее 0,5-кратн.
 16 Мусоросборная камера 5 – 1-кратн. (через ствол мусоропровода по расчету)
 17 Сауна 16 4) – по расчету
 18 Тренажерный зал 16 – по расчету
 19 Биллиардная 18 – 0,5-кратн.
 20 Библиотека, кабинет 20 – 0,5-кратн.
 21 Гараж 5 – по расчету
 22 Бассейн 25

 Механическая приточно-вытяжная, по расчету

Про анемометры:  Портативный расходомер жидкости, переносной ультразвуковой счетчик воды

 Примечание

  1. В одной из спален следует предусматривать расчетную температуру воздуха 22 С0.
  2. Значение в скобках относится к квартирам для престарелых и семей с инвалидами (в составе специализированных жилых домов и групп квартир) в соответствии с заданием на проектирование.
  3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 С
  4. Температура для расчета дежурного отопления.
  5. В помещениях №17-22 расчетные параметры воздуха и кратность воздухообмена указаны для квартир и одноквартирных домов жилища I категории.
  6. В угловых помещениях квартир, одноквартирных домов и общежитий расчетную температуру воздуха следует принимать на 20 С выше указанной в таблице (но не выше 22 С).

Мы – профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.

Расчеты по кратности и численности проживающих

Выполняется для каждой комнаты коттеджа по формуле:

L = S × h × n ,

S – площадь комнаты в м 2 ;

h – высота помещения м;

n – кратность воздухообмена в течение часа, берется из СНиП.

Нормативный объем воздушной массы и кратность ее смены в сутки зависит не только от площади обустраиваемого системой пространства, но и от численности проживающих. В расчетах вытяжки используется следующая формула.

L = m × N , где

L – объем воздушной вытяжки в м 3 /час;

m – количество воздушной смеси в расчете на одного человека м 3 /час;

N — число людей, присутствующих в помещении не менее 2 часов.

Рассматривается в качестве примера условный дом, имеющий состав помещений:

  • гостиная — 27 м 2 ;
  • спальня 1 – 15 м 2 ;
  • спальня 2 — 18 м 2 ;
  • кухня — 16 м 2 ;
  • коридор – 10 м 2 ;
  • ванная – 8 м 2 ;
  • санузел – 4 м 2 .

Всего — 98 м 2 .

Если предположить, что в доме проживает столько людей, что на каждого приходится менее 20 м 2 общей площади, тогда часовой расход воздуха определяется из расчета 3 м 3 /час на 1 м 2 площади. 98 × 3 = 294 м 3 /час.

Определяются объемы воздуха по кубатуре помещений с высотой 2,8 м:

  • гостиная — 27 × 2,8 = 75,6 м 3 /час;
  • спальня 1 — 15 × 2,8 = 42 м 3 /час;
  • спальня 2 — 18 × 2,8 = 50,4 м 3 /час;
  • кухня — 16 × 2,8 = 44,8 м 3 /час;
  • коридор — 10 × 2,8 = 28 м 3 /час;
  • ванная — 8 × 2,8 = 22,4 м 3 /час;
  • санузел – 4 × 2,8 = 11,2 м 3 /час.

Полученные значения с учетом кратности воздухообмена округляют в большую сторону до величины, кратной пяти. Коридор используемой таблицей СНиП не нормируется, поэтому исключается из расчета.

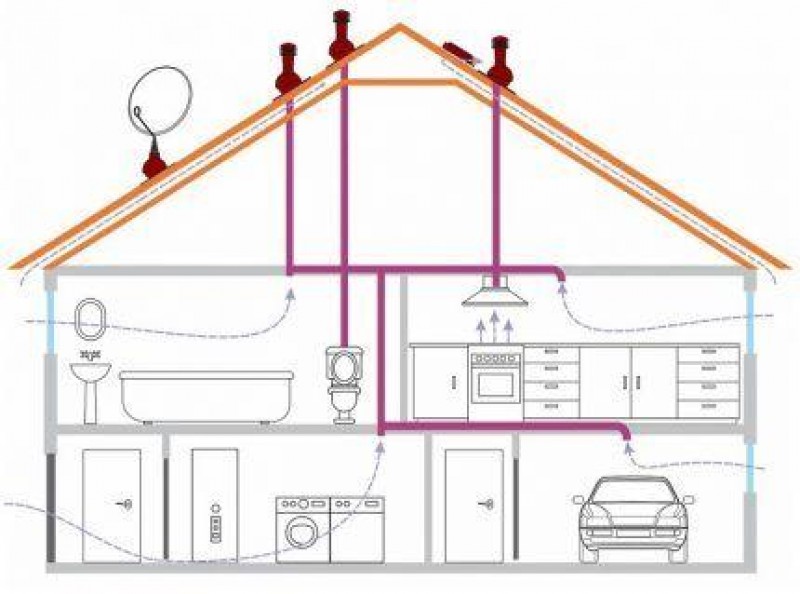

Схема расположения вентканалов

Схема расположения вентканалов в смешанной вентиляционной системе: вытяжка из кухни, ванной и туалета производится по отдельным каналам, приток осуществляется естественным образом через неплотности в оконных и дверных конструкциях

Полученные объемы суммируются отдельно по приходу воздуха и уходу.

Помещения с вытяжкой:

  • кухня — 44,8 не менее 90 м 3 /час;
  • ванная — 22,4 не менее 25 м 3 /час;
  • санузел — 11,2 не менее 25 м 3 /час.

https://www.youtube.com/watch?v=mkr3IF2apKE

Всего — 140 м 3 /час.

Комнаты, из которых поступает свежий воздух:

  • гостиная — 75,6×1 = 80 м 3 /час;
  • спальня 1 – 42×1 = 45 м 3 /час;
  • спальня 2 — 50,4×1 = 55 м 3 /час;

Всего — 180 м 3 /час.

Объем притока превышает объем оттока на 40 м 3 /час. Для баланса воздушных потоков увеличивают объем вытяжки на недостающее количество, добавляя его к объемам кухни и санузла.

Диаграмма для выбора труб по диаметру

Диаметры труб для сборки вентиляционных каналов определяются по диаграмме, в которой собраны и сведены в график типовые значения

После корректировки получают точные значения прихода и ухода.

Приход:

  • гостиная — 75,6×1 = 80 м 3 /час;
  • спальня 1 – 42×1 = 45 м 3 /час;
  • спальня 2 — 50,4×1 = 55 м 3 /час;

Всего — 180 м 3 /час

Уход:

  • кухня — 44,8 не менее 105 м 3 /час;
  • ванная – 22,4 не менее 25 м 3 /час;
  • санузел – 11,2 не менее 50 м 3 /час.

Всего — 180 м 3 /час.

Объемы сбалансированы в соответствии с расчетом по кратности.

Проживают 3 человека 2 гостя бывают с перерывами. Норма – 60 м 3 /час на 1 постоянно проживающего человека, 20 м 3 /час на 1 временного жильца.

Вычисления:

  • гостиная — 3 × 60 2 × 20 = 220 м 3 /час;
  • спальня 1 — 2 × 60 = 120 м 3 /час;
  • спальня 2 — 1 × 60 = 60 м 3 /час.

Итого — 400 м 3 /час.

Вытяжку, рассчитанную выше по нормативам кратности, увеличивают до суммарного объема по притоку воздуха, раскидывая разницу 400 – 180 = 220 м 3/ час на вытяжку из кухни, ванной и санузла.

Получают:

  • кухня – 105 м 3 /час = 280 м 3 /час
  • ванная — 25 м 3 /час = 60 м 3 /час;
  • санузел — 50 м 3 /час = 60 м 3 /час.

Всего — 400 м 3 /час. Расчетное значение диаметра вытяжки должно обеспечивать в частном доме полноценную смену воздушной массы.

Оцените статью
Анемометры
Добавить комментарий

Adblock
detector
