В системах с насосным оборудованием часто используются различного рода приспособления с микропереключателями и сенсорами. Они помогают автоматически запускать и отключать технику без осуществления постоянного контроля за состоянием внутри водопровода или в резервуаре в целом. Рассмотрим одно из таких устройств – датчик протока. Ознакомимся с разновидностями реле, их принципом работы. Читайте до конца, и Вы узнаете об особенностях подключения и настройки классического образца.

Обеспечение эффективной работы насосных установок – это залог бесперебойного функционирования обслуживаемых ими систем водоснабжения и отопления. Для решения такой важной задачи трубопроводы оснащаются дополнительными техническими устройствами, одним из которых является датчик протока воды (или датчик потока воды). Его использование позволяет контролировать сбои, которые могут периодически происходить в трубопроводных системах, и, соответственно, минимизировать риск выхода из строя насосного оборудования.

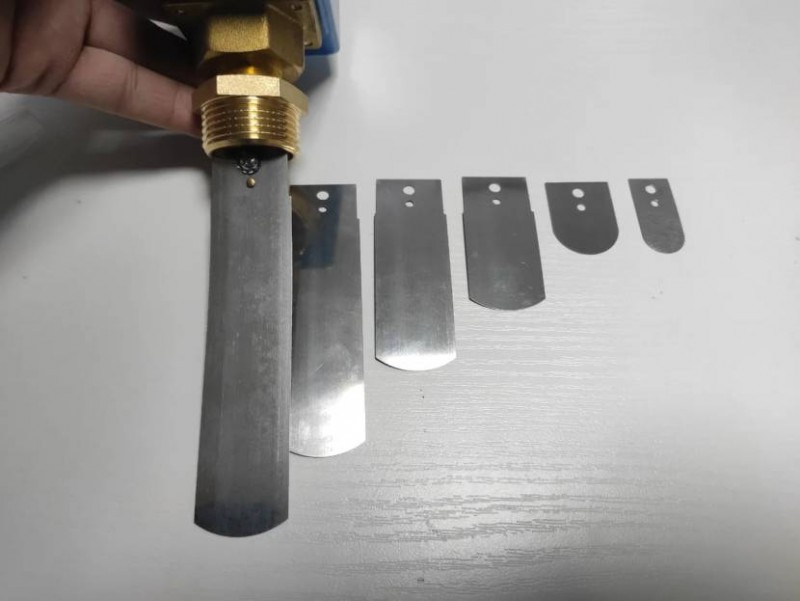

Лепестковые датчики протока нерегулируемые

Бережное отношение к технике, обеспечивающей подачу воды, существенно продлевает ее рабочий ресурс, гарантирует бесперебойную работу системы. Для этого нужен не только своевременный осмотр и надлежащий уход, но и оснащение насосов полным набором устройств защиты. Предупредить вероятность серьезной поломки значительно дешевле, чем ремонтировать или покупать новый агрегат. Согласны?

Установка реле потока воды защитит двигатель и поверхностного, и глубинного насосного оборудования. Ведь чаще всего при перегорании мотора проще купить новый насос, чем его менять. Мы вам расскажем, как работает этот важный защитный прибор, как его выбрать и включить в автономный водопровод.

В статье приведены ценные рекомендации по монтажу устройств защиты насосов от работы в условиях «сухого хода». Разобрана технология настройки под индивидуальные требования. Для лучшего восприятия немалого объема информации прилагаются фотоснимки, схемы, видеообзоры и руководства.

• Функциональное назначение реле потока
• Конструкция и принцип работы
• Критерии выбора прибора
• Заслуживающие доверия приборы
• Рекомендации по монтажу и настройке
• Выводы и полезное видео по теме

Запуск насоса при полном отсутствии жидкости в трубе приводит к перегреву двигателя и его дальнейшей поломке. Для предупреждения подобных неприятных ситуаций стоит установить датчик протока. Данный прибор обеспечивает эффективный контроль протока воды в трубопроводе. Если устройство регистрирует снижение нормы прохождения воды, то в автоматическом режиме отключает оборудование. Реле не только исключает сухую работу, но и обеспечивает оптимальные условия для нормального функционирования насоса.

Преимущества и принцип работы реле

Существует ряд достоинств реле протока, а именно:

• использование устройства помогает снизить потребляемое насосом количество электрической энергии, что экономически выгодно;
• реле защищает технику от поломки;
• прибор увеличивает срок службы насоса.

Кроме вышеописанных преимуществ, реле потока имеет небольшие размеры, невысокую цену и очень просто устанавливается.

Основной функцией реле протока для насоса является отключение насоса при понижении уровня жидкости или повышении показателей давления в трубах. Нормализация давления и уровня ведет к автоматическому возобновлению работы насосного оборудования. Стабильное функционирование прибора обеспечено такими элементами конструкции:

• патрубок, благодаря которому вода попадает в реле;
• мембрана, является стенкой в камере устройства;
• включатель герконового типа размыкает и смыкает цепи в электросхеме насосной аппаратуры;
• пара пружин с различным диаметром установлены для контроля над давлением жидкости.

Реле протока воды или другой жидкости функционирует по такому принципу. Попадая в прибор, жидкость давит на мембрану и отодвигает ее. Мембрана оснащена магнитом, который при сближении начинает взаимодействовать с герконовым включателем, что приводит к включению насосной техники. При падении уровня жидкости, происходит отдаление мембраны и магнита от включателя, поэтому контакты размыкаются, а насос отключается.

Реле протока воды для насоса с защитой от «сухого хода» 220 В. Датчик потока воды служит для включения или выключения насоса, при низком объеме протока воды или его отсутствии. Используется в станциях повышения давления воды, системах отопления и водоснабжения.

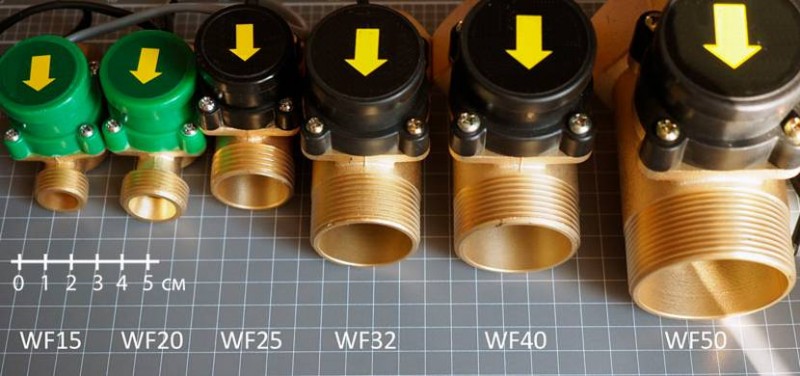

Размерная таблица

• Станций повышения давления
• Систем отопления
• Горячего водоснабжения
• Холодного водоснабжения

Характеристики реле протока

• Тип – лепестковое, нерегулируемое
• Вид – герконовое (магнитно-индукционное)
• Максимальное рабочее давление – 10 бар
• Максимальная температура теплоносителя – 110 °С
• Максимальная температура эксплуатации – 60 °С
• Материал корпуса – латунь
• Напряжение – 220 В
• Рабочий ток – 0,5 – 6 А
• Проток срабатывания – 1-7 л/мин
• Положение реле – любое

Как работает датчик протока

Когда в трубе достаточный объем потока, вода будет давить на лопатку датчика, отклоняя ее. В таком положении реле индукции будет активировано, и переключатель будет включен, запуская насос в станции повышения давления или передавая сигнал на контроллер насоса. Насос включается. Если поток воды прекратится или снизится ниже 1-3 л/мин пружина вернет лопатку датчика в исходное положение, сигнал прекратится и насос остановится.

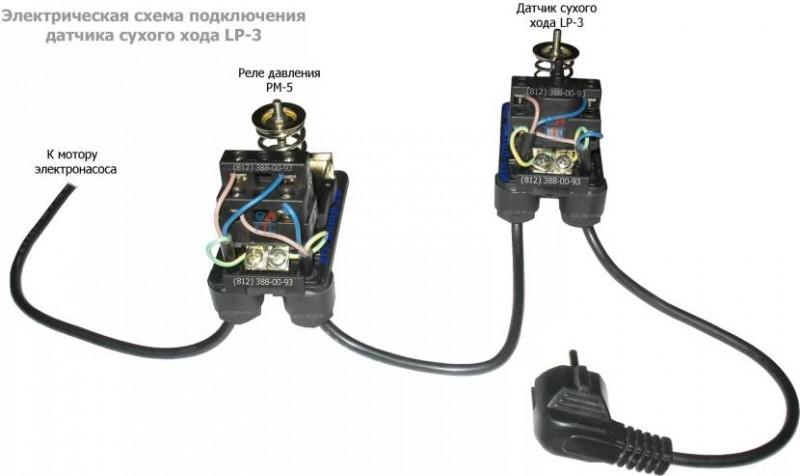

Схема подключения реле протока для насоса

Реле протока или датчик протока воды служит выключателем (прерывателем) в электрической цепи насоса. Когда проток воды отсутствует, реле находится в положении 1-3 (выкл.). Когда появляется проток воды, реле протока срабатывает и переходит в положение 1-2, замыкает электрическую цепь насоса.

Электрическая схема реле протока

ВАЖНО: Подключайте реле непосредственно в цепь питания насоса. Без подключения переменного напряжения реле всегда будет показывать сопротивление 1 кОм в открытом положении и 1 МОм в закрытом положении.

На электрической схеме реле протока показаны основные элементы электрической цепи – герконовое реле, резистор и симистор:

Купить реле протока для насоса в интернет-магазине с доставкой – это всегда хорошая цена и удобный способ оплаты.

Визуальные индикаторы потока жидкости

Индикаторы потока жидкости простые и надежные приборы для определения наличия, отсутствия и направления потока. Так же, их применяют для определения прозрачности (чистоты) жидкости и газов.

Визуальные индикаторы MIDWEST SFI SFI-100, 300, 400, 700 применяются в тех процессах, где требуется индикация без измерения расхода. В зависимости от контактирующей среды изготавливают из бронзы или из нержавеющей стали. В зависимости от места установки можно выбрать с одним или с несколькими смотровыми окнами. Турбинный тип идеально подойдет для обзора в 360 градусов.

Индикаторы серии SF, SF-2, SFI-100T, SFI-800 дают возможность индикации не только на месте установки. Данные приборы имеют релейный выходной сигнал и импульсный выходной сигнал, пропорциональный скорости пoтoкa. Они успешно применяются в автоматизированных системах управления и применяются для воды, смазочных масел, горючего, агрессивных жидкостей, красок, газов.

Несколько слов про монтаж и настройку реле

В насосном оборудовании нередко отсутствуют различного рода датчики, в частности, реле протока воды. Поэтому установкой присобления приходится заниматься отдельно. Монтаж выполняется на горизонтальных участках водопроводной системы с целью расположения клапана в вертикальном положении.

Также учитывается стрелочный идентификатор, который указывает на правильное направление протекания жидкой среды. При необходимости в начале цепи контролирующих приборов устанавливается фильтрующий элемент (техническое расстояние должно составлять минимум 55 мм).

Соединительный узел должен быть обязательно резьбовым. То есть при отсутствии на патрубке таковой необходимо ее сформировать. В паре с реле протока подключается датчик давления. Чтобы выполнить параллельное соединение приборов в контур встраивается латунный тройник. Для избежания появления протечек на наружную резьбу патрубка наматывается фум-лента для водопровода или волокна сантехнического льна. В дополнение мастера рекомендуют узел промазывать герметиком.

Завершающий этап монтажных работ – подключение реле протока к электросети. Здесь нужно подключить к датчику заземляющий проводник, нулевой и нейтральный соединяются с соответствующими контактами на приборе и насосном оборудовании. Далее нужно схему протестировать на предмет исправности.

Настройка

Как правило, датчики изначально отрегулированы производителем. В случае необходимости самостоятельного подхода для установления тех или иных настроек на приборах предусмотрены регулировочные болты. Степень их вкручивания влияет на силу сжатия пружины. Иными словами так осуществляется настройка уровня давления, при котором происходит запуск или отключение насосного оборудования. В завершение систему необходимо протестировать. В целях избежания аварийных ситуаций раз в год датчики необходимо проверять на предмет исправной работы.

Турбинные датчики потока жидкости с лопастным колесом

Турбинные датчики потока жидкости измеряют средний объем расхода жидкости и газа. Турбина охватывает все сечение, а скорость вращения турбины датчика потока жидкости прямо пропорциональна объемному расходу. Приборы с лопастным колесом менее точные приборы, чем турбинные, но при правильной калибровке и эксплуатации можно получить точные измерения.

Подшипники датчиков потока жидкости сделаны из рубиновых камней для уменьшения коэффициента трения и поддержания высокой точности. Стержни изготавливаются из латуни, ПВХ или нержавеющей стали.

Для индикации расхода и преобразования импульсного сигнала в аналоговый рекомендуем применять датчики потока жидкости с индикатором расхода/суммарного расхода серии RTI.

Конструкция и принцип работы

Датчик имеет уникальное устройство, благодаря которому он выполняет свои непосредственные функции. Самой распространенной модификацией является лепестковое реле.

В классическую схему строения включены такие важные элементы:

• входной патрубок, пропускающий воду через устройство;
• клапан (лепесток), расположенный на стенке внутренней камеры;
• изолированный герконовый переключатель, смыкающий и размыкающий цепь электропитания;
• пружины определенного диаметра с различной степенью сжатия.

В то время когда камера наполняется жидкостью, сила потока начинает воздействовать на клапан, смещая его вокруг оси.

Магнит, встроенный с обратной стороны лепестка, вплотную приближается к герконовому переключателю. Вследствие этого контакты замыкаются, включая насос.

Под потоком воды понимают скорость ее физического движения, достаточную для включения реле. Снижение скорости до нуля, приводящее к полной остановке, возвращает переключатель на первоначальную позицию. При установке порога срабатывания этот параметр задается с учетом условий применения устройства

Когда поступление жидкости прекращается и давление в системе опускается ниже нормы, сжатие пружины ослабевает, возвращая клапан в исходное положение. Отдаляясь, магнитный элемент перестает действовать, контакты размыкаются и насосная станция останавливается.

Некоторые модификации оснащены возвратным магнитом вместо пружин. Судя по отзывам пользователей, они меньше подвержены воздействию мелких скачков давления в системе.

Лепестковым реле характерно большое количество плюсов. Среди них – простая и неприхотливая конструкция, мгновенное срабатывание, отсутствие задержек между повторным реагированием, применение точного триггера для запуска оборудования

В зависимости от конструктивного решения выделяют еще несколько видов реле. К ним относятся роторные устройства, снабженные лопастным колесом, вращающимся в водном потоке. Скорость вращения лопасти в них контролируется сенсорными датчиками. При наличии жидкости в трубе механизм отклоняется, замыкая контакты.

Также существует термореле, функционирующее в соответствии с термодинамическими принципами. Прибор сопоставляет температуру, заданную на датчиках, с температурой рабочей среды в системе.

При наличии потока фиксируется тепловое изменение, после которого контакты электросети соединяются с насосом. При отсутствии движения воды микропереключатель разъединяет контакты. Моделям тепловых реле свойственна высокая чувствительность, но они довольно дорогие.

Электромагнитные датчики потока воды

Электромагнитные датчики потока воды используют магнитное поле. При протекании проводящей воды через магнитное поле генерируется напряжение, которое измеряется и передается в виде частотного импульсного выходного сигнала. В зависимости от среды измерения, датчики потока воды могут быть изготовлены из разных материалов (нержавеющая сталь, латунь, ПВХ и т.д.). Идеально подходят для грязных жидкостей. Применяют в лабораториях, ЖКХ, сельском хозяйстве, промышленности.

Для преобразования импульсного входного сигнал электромагнитных датчиков потоков воды в аналоговый выходной сигнал рекомендуем преобразователь сигналов серии BAT.

• нет металлических деталей
• нет движущихся частей
• не требуется прямого трубопровода

Актуальность установки устройства

Фактически все используемые в частном секторе насосы оборудованы системой охлаждения взаимодействующей с рабочей средой. Как правило, это вода из колодца или скважины, канализационные стоки либо содержимое затопленных участков, природных/искусственных водоемов. Во время отсутствия подобного рода «хладагентов» оборудование быстро перегревается, что приводит к снижению эффективности агрегата, его поломке.

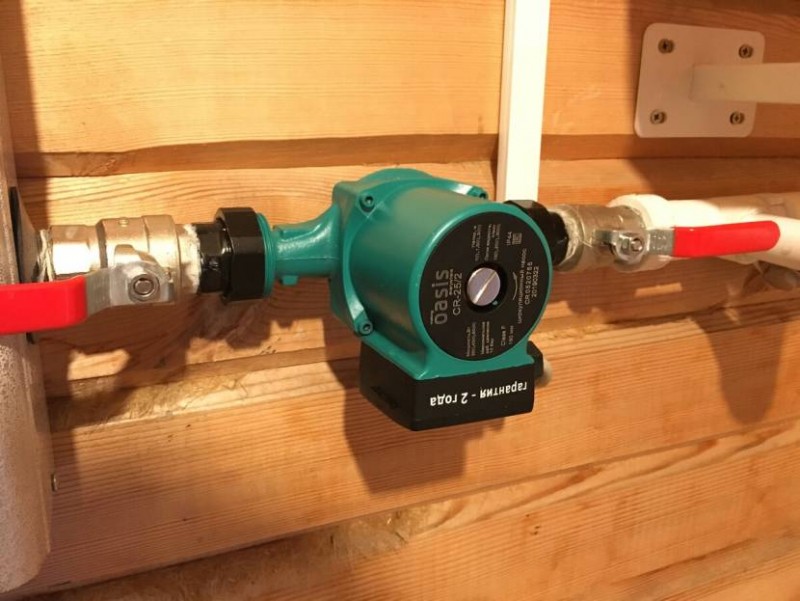

В случае с насосами циркуляционного типа, которые работают в системах отопления, причиной выхода из строя может стать низкое давление в трубопроводе. Поверхностные агрегаты «страдают» от повреждений шланга подключенного ко входному патрубку. Также причинами бывают засоры, недопустимое содержание примесей, нарушения правил эксплуатации и монтажа оборудования.

В целях предотвращения перегрева двигателя из-за отсутствия жидкой среды или низкого давления в обслуживаемой системе предпринимаются различные меры. Самое простое – установка маломощного насоса. Второе решение – осуществление постоянного личного контроля за ситуацией в целом. Третий вариант – подключение к сети специальных датчиков автоматического управления работой оборудования.

Датчики потока воды на принципе теплового рассеивания

Тепловой датчик потока воды работает по принципу измерении разности температур сенсоров – измеряемого и нагреваемого. Движение среды охлаждает нагреваемый сенсор, и в результате линейный выходной сигнал пропорционален скорости расхода. Применяют для измерения жидких сред – вода, нефть, паста, клей, ил, смазка, тесто и т.д.

Коротко о главном

Реле протока воды для насоса используется в целях исключения «холостого хода» при отсутствии воды в водопроводе или резервуаре.

Классическим вариантом датчика является лепестковый тип реле с герконом.

Прессконтроль срабатывает на изменение давления в системе, используется чаще для обслуживания насосных станций.

Термореле реагирует на охлаждение нагревающегося электрическим тока сенсора или его нагрев, что особенно актуально для работы с погружными насосами в скважине.

Самый простой тип датчика поплавкового типа реагирует на изменения уровня воды в том или ином резервуаре, контролирующий элемент располагается вне корпуса погружного насоса.

Классический вариант реле протока устанавливается на горизонтальном участке обслуживаемой системы, соединяется с патрубком посредством резьбы.

Если необходима настройка, то выполняются манипуляции с регулировочными болтами.

Техническая проверка датчиков на предмет исправной работы проводится раз в год.

Заслуживающие доверия приборы

Среди всего ассортимента реле наибольшим спросом пользуются две модели, находящиеся примерно в одной ценовой категории – около 30 долларов. Рассмотрим их характеристики подробнее.

Genyo Lowara Genyo 8A

Разработка польской компании, занимающейся выпуском электронного оборудования для систем управления. Предназначена для применения в бытовых водопроводах.

Genyo позволяет обеспечить автоматическое управление насосом: запуск и завершение работы на основе фактического потребления воды, предотвращая любые колебания давления во время работы. Также, электронасос защищается от работы «всухую»

Основная цель – управление насосом и контроль давления в трубах во время работы. Этот датчик запускает насос, когда расход воды превышает 1,6 л в минуту. Он потребляет 2,4 кВт электричества. Диапазон рабочих температур – от 5 до 60 градусов.

Grundfos UPA 120

Изготавливается на фабриках в Румынии и в Китае. Поддерживает стабильность подачи воды в помещениях, оборудованных индивидуальными системами водоснабжения. Предотвращает работу насосных установок на холостом ходу.

Реле торговой марки Grundfos оснащено высоким классом защиты, позволяющим ему стойко выносить практически любые нагрузки. Расход электроэнергии в нем около 2,2 кВт

Автоматика прибора запускается при расходе жидкости 1,5 л за одну минуту. Граничный параметр охватываемого температурного диапазона — 60 градусов. Агрегат производится в компактных линейных размерах, значительно облегчающих процесс монтажа.

Критерии выбора прибора

Выбирая оборудование, контролирующее силу водного потока, следует тщательно изучить его технические характеристики.

Особенное внимание стоит обратить на диапазон рабочей температуры и давления, на которые оно рассчитано, диаметр резьбы и посадочных отверстий, класс защиты, нюансы по применению. Также важно уточнить, из каких материалов сделано изделие.

Самыми надежными и долговечными специалисты считают устройства из латуни, нержавеющей стали, алюминия. Эти материалы защищают конструкцию от критических последствий частого в водопроводных системах явления — гидравлических ударов

Рассматривая разные модификации реле, имеет смысл приобрести вариант, изготовленный из металла. Корпус и рабочие компоненты таких устройств отличаются повышенной прочностью.

Данный факт позволяет оборудованию длительное время выдерживать серьезные нагрузки, возникающие в связи с существенным давлением в водопроводе со стороны жидкости, проходящей через датчик.

Значение давления, при котором работает реле, должно соответствовать мощности установленного насоса. От этой характеристики зависят параметры водного потока, циркулирующего по трубопроводу.

Целесообразно выбрать устройство с двумя пружинами, контролирующее функционирование насосной станции согласно определенным нижним и верхним отметкам давления.

Диапазон рабочих температур датчика прямо указывает на возможную область его применения. К примеру, для контуров горячего водоснабжения и отопительных систем предназначены модели с высокой граничной температурой. Для трубопроводов с холодной водой вполне достаточно диапазона до 60 градусов

Еще один немаловажный критерий, стоящий отдельного упоминания, — климатические условия, необходимые для эксплуатации изделия. Речь идет о рекомендуемой температуре воздуха и уровне влажности, которые нужно обеспечить устройству, чтобы оно могло работать с наилучшей производительностью.

Максимально допустимые нагрузки для конкретного прибора определяет указанный в технических характеристиках класс защиты.

При покупке датчика протока следует проверить диаметр сечения резьбы и размеры монтажных отверстий в оборудовании: они должны идеально состыковываться с элементами трубопровода. От этого зависит правильность и точность дальнейшего монтажа, а также эффективность работы реле после установки.

Датчики реле потока ДР-П, ДР-ПП, ДРУ-ПП

Датчики-реле потока серии ДР-П, ДР-ПП предназначены для контроля потока неагрессивных жидкостей, таких как вода, этиленгликоль и другие, через трубопровод. Данные приборы обычно применяются для определения наличия или отсутствия потока жидкости и управления различными устройствами в системах автоматики, например, для защиты насосов от «сухого» хода, в цепях аварийно-предупредительной сигнализации. При наличии потока воды в трубопроводе датчик-реле подает сигнал на выводы.

По принципу действия датчики-реле потока подразделяют на лепестковые и поршневые.

Принцип работы лепестковых датчиков-реле основан на движении лепестка, который замыкает контакты геркона (или микропереключателя) при наличии потока и размыкает контакты при отсутствии потока.

По способу монтажа лепестковые датчики-реле разделяются на два вида:

датчики-реле, устанавливаемые в тройник трубопровода — ДР-П-02, ДР-П-03, ДР-П-32, ДР-П-34, ДР-П-50;
врезные датчики-реле, для которых существуют два вида монтажного положения:
– горизонтальное – ДР-ПП-02, ДР-ПП-04;

– вертикальное – ДР-ПП-52, ДР-ПП-53, ДР-ПП-54, ДР-ПП-55.

Принцип работы поршневых датчиков-реле основан на перемещении магнитного поршня внутри прибора. Поршень смещается под воздействием потока жидкости в трубе и замыкает контакты геркона. В случае отсутствия потока в трубе поршень возвращается в исходное положение под действием силы тяжести, что приводит к размыканию контактов.
Для датчиков данного вида существуют два вида монтажного положения:

горизонтальное – ДР-ПП-01, ДР-ПП-05;
вертикальное – ДР-ПП-06, ДР-ПП-08.
Разновидностью поршневых датчиков-реле являются подпружиненные датчики-реле, у которых поршень при отсутствии потока возвращается в исходное положение под действием пружины.

Для таких датчиков характерно универсальное монтажное положение – ДР-ПП-03, ДР-ПП-31, ДР-ПП-32, ДР-ПП-51.

Датчики расхода с импульсным выходом серии ДРУ-ПП предназначены для измерения суммарного или текущего расхода воды. Принцип работы датчиков основан на вращении внутри прибора крыльчатки с частотой, прямо пропорциональной интенсивности потока. Датчики-реле генерируют импульсный сигнал, частота которого пропорциональна частоте вращения крыльчатки. Эти датчики рекомендуется применять в комплекте с тахометрами ВЕХА-Т или счетчиками импульсов ВЕХА-С

Датчики данного типа имеют универсальное монтажное положение – ДРУ-ПП-91, ДРУ-ПП-92, ДРУ-ПП-93, ДРУ-ПП-94.

Датчики потока воздуха предназначены для сигнализации наличия или отсутствия воздушного потока. Могут применяться в системах вентиляции в качестве сигнального контакта или для индикации неисправности вентилятора или закупорки вытяжки.

Датчики, реле потока жидкости

Для контроля потока воды, масел и других жидкостей в трубопроводе на производстве используются разнообразные датчики и реле. В нашем каталоге представлены как датчики-реле протока с дискретным выходом- транзисторным PNP или релейным, сигнализирующие о снижении расхода ниже заданного значения, так и датчики скорости потока с аналоговым выходным сигналом 4-20 мА или 0-10 В. По принципу измерения и работы датчики потока разделяются на механические (с подпружиненным клапаном или с подпружиненной лопаткой), электронные (калориметрические) и вихревые (мы выделили их в отдельную категорию). Каждый из типов имеет как преимущества, так и некоторые недостатки. Кроме того, есть некоторые задачи: контроль потока загрязненных жидкостей или жидкостей с включениями, для которых использование, к примеру, механических датчиков нерекомендуется. Часто клиент обращает внимание только на стоимость, однако, даже механическое реле потока промышленного исполнения, качественное и надежное, не может стоить дешево. Некачественные материалы и комплектующие, ошибки в конструкции, вызывают к нестабильную работу и быстрый выход из строя датчика потока воды, хладагента или технической жидкости, что ведет к простаиванию дорогостоящего оборудования и  Поэтому, к выбору необходимо отнестись со всей серьезностью исходя из конкретной задачи и потребностей. В нашем каталоге представлен огромный выбор качественных датчиков реле потока жидких сред для применения на производстве от таких известных компаний как: IFM Electronic, EGE-Elektronik, Honsberg Istruments, Turck.

Калориметрические датчики, реле потока жидкости

Каталог электронных калориметрических реле потока и датчиков скорости потока для воды, масел, СОЖ и других жидкостей от ведущих немецких производителей IFM Electronic, EGE-Elektronik, Turck, Balluff.

Детекторы потока жидкости

Центральный офис / склад

Николая Ершова, 28

ул. Терешковой, 22А

Максима Горького, 65А

переулок 1905 года, 9

Детекторы потока жидкости – устройства, с помощью которых непрерывно контролируют поток воды и других жидкостей. ДПЖ устанавливаются на определённую величину, а при снижении скорости потока на выходе устройства выдаются специальные дискретные сигналы.

Исходя из принципа действия, бывают механические, вихревые и электронные ДПЖ. Электронные датчики являются самыми надёжными и универсальными, нежели механические. Вихревые детекторы имеют простую конструкцию, надёжны в работе и стоят сравнительно недорого.

ДПЖ измеряют поток жидкости в мл, мкл и нл в минуту.

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Иркутск, Казань, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Липецк, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Орёл, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Смоленск, Ставрополь, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Чебоксары, Челябинск, Ярославль.
Доставка в пункты выдачи заказов Pickpoint, СДЭК, Л-Пост, Boxberry, 5Post, транспортными компаниями DPD и «Деловые Линии», а также Почтой России в Тольятти, Хабаровск, Владивосток, Махачкала, Новокузнецк, Чебоксары, Калининград, Улан-Удэ, Сочи, Сургут, Нижний Тагил, Чита, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Нижневартовск, Новороссийск, Йошкар-Ола и еще в более чем 1000 городов и населенных пунктов по всей России.

Товары из группы «Детекторы потока жидкости» вы можете купить оптом и в розницу.

Механические датчики, реле потока жидкости

Каталог механических датчиков реле потока и датчиков скорости потока для воды, масла и других жидкостей от ведущих производителей IFM Electronic, EGE-Elektronik, Honsberg. Представлены модели на различные диаметры трубопровода с дискретными и аналоговыми выходами 4-20 мА/0-10 В.

Механические датчики потока воды, масла и других жидкостей – это реле протока, использующие в своей конструкции подпружиненные клапана, лопатки и т.п., то есть механические движущиеся части. Простота конструкции позволила получить самое широкое распространение данных сенсоров в промышленности и в коммунальном хозяйстве. По сравнению с электронными, механические датчики протока имеют некоторые недостатки, к примеру: меньший срок службы и чувствительность даже к небольшим загрязнениями среды (включениям, примесям), однако, есть и достоинства, главные из которых это: высокая скорость реакции и меньшая стоимость. Наиболее распространенные датчики протока для воды с механическим принципом действия: лопастные реле потока с лопаткой и поршневые реле потока с клапаном. В настоящее время на рынке представлен широкий ассортимент надежных механических датчиков потока воды и индустриальных масел различной вязкости для применения в промышленности. Мы предлагаем высококачественные сенсоры данного типа от известного немецкого производителя IFM Electronic, чья надежность обусловлена применением в конструкции качественных материалов, симбиозе механической и электронной частей. Так же в каталоге присутствуют лопастные и поршневые датчики реле потока Honsberg Instruments, которые так же производятся в Германии. Наиболее подходящие среды для механических датчиков потока IFM Electronic и Honsberg: вода, растворы гликоля, масла и смазывающе-охлаждающие жидкости. В нашем каталоге размещены датчики реле потока с клапаном и реле потока с лопаткой в самых различных исполнениях и на различные диаметры трубопровода.

Разновидности датчиков

Реле протока воды для насоса – компактное устройство. Оно настроено на измерение параметров потока. Прибор позволяет владельцу контролировать и поддерживать его на одном уровне без личного присутствия. Из недостатков пользователи выделяют только необходимость периодической замены или ремонта устройств из-за постепенного ослабления пружин в механизме. На торговых площадках датчики представлены в трех вариантах, которые между собой различаются по принципу действия. Рассмотрим детальнее каждый из них.

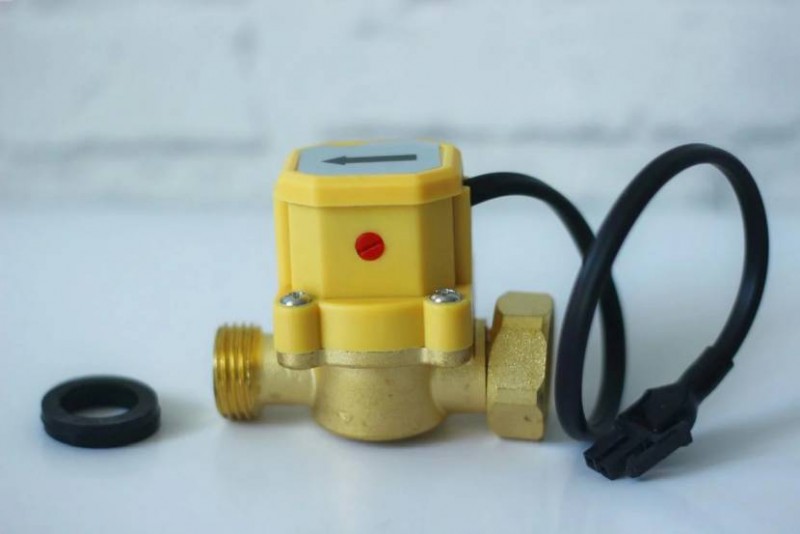

Лепестковый

Здесь рабочими элементами являются клапан (лепесток) и герконовый переключатель изолированный от прямого контакта с водой. Движущими деталями являются магниты, которые развернуты по отношению друг к другу одинаковыми полюсами. Это необходимо для создания отталкивающего эффекта, чтобы запускать или отключать оборудование.

Принцип работы классического датчика потока воды выглядит следующим образом:

• во время заполнения насосной камеры водой лепесток начинает вращаться вокруг своей оси;
• движения клапана приводят к смещению магнита в сторону герконового переключателя;
• внутри герметичной колбы геркона происходит сближение встроенных контактных пластин;
• от замыкания импульс передается насосному оборудованию с целью его включения;
• во время снижения уровня воды внутри камеры насоса замедляется вращение лепестка;
• магнит удаляется от геркона;
• отталкивающая сила между магнитными деталями ослабевает;
• внутри колбы переключателя контакты размыкаются;
• при отсутствии импульса от датчика насос автоматически выключается.

Существуют образцы, в которых возвратный магнит заменен пружинами. Но здесь мастера отмечают меньшую стабильность в работе. Это обосновано ложным срабатыванием датчика потока воды для насоса от скачков давления. Однако общим достоинством для реле лепесткового типа является своевременное отключение оборудования.

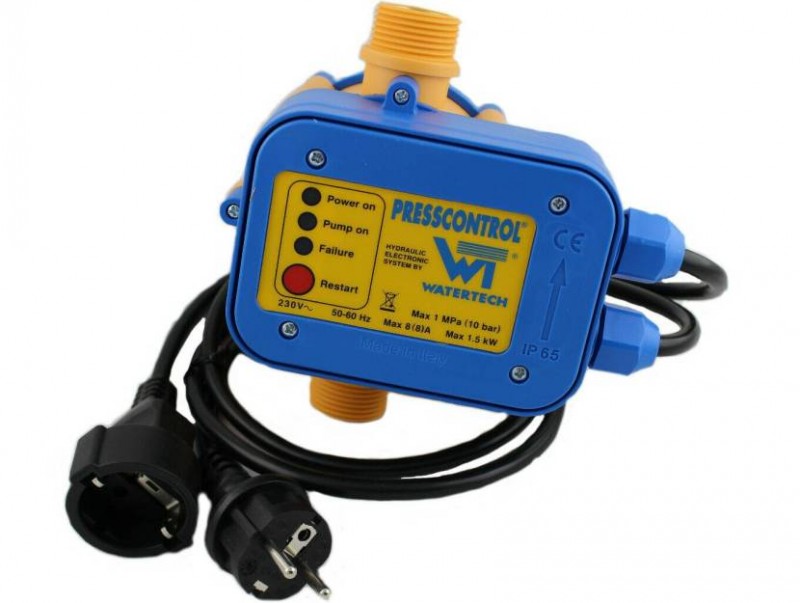

Прессконтроль

Подобного рода устройства применяются, как правило, для обслуживания насосных станций.

Приборы устанавливаются на выходном патрубке поверхностного насоса с целью контроля давления воды. Предельные значения для срабатывания находятся в пределах от 1 до 2 Бар. Когда напор ниже ограничения, происходит размыкание контактов датчика, и насос отключается. Временной промежуток срабатывания составляет 5-10 секунд.

Основной недостаток использования такого датчика сводится к задержке отключения оборудования. В частности, гидроаккумулятор опустошается и следующий запуск насоса приведет к его «холостому ходу». Решением здесь является два подхода. Либо придется вручную выполнять заполнение емкости водой, либо устанавливать на систему дополнительные обратные клапаны. Правда, мастера последнее не считают лучшим вариантом.

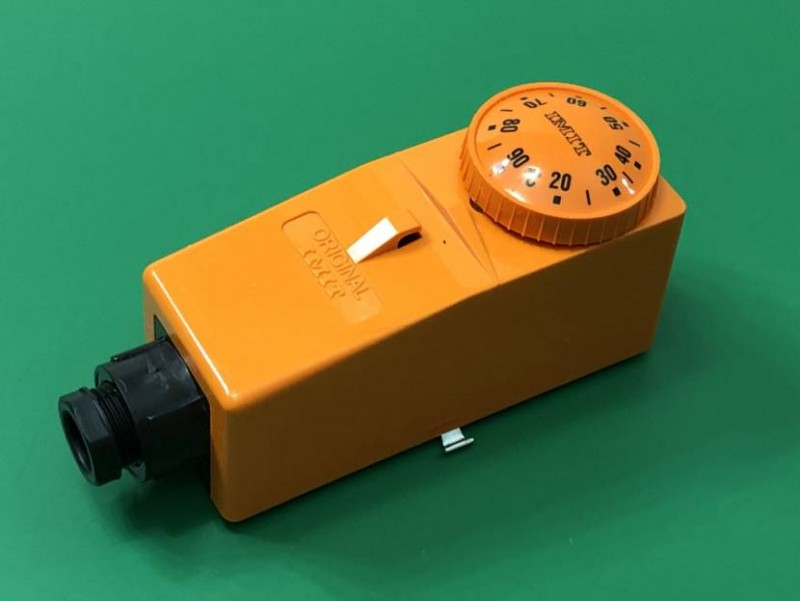

Термореле

Технически это самое сложное устройство, что отражается в конечной стоимости. Здесь насос с датчиком протока воды зависит от правильной настройки сенсора на температуру содержимого в скважине (точнее, в камере погруженного агрегата).

Нагревание контрольного элемента осуществляется за счет электричества. Степень подогрева на несколько градусов по Цельсию превышает показатели рабочей среды. Пока вода выступает в роли хладагента, то есть присутствует, насос работает. Как только поток прекращается, происходит размыкание контактов, а оборудование отключается.

Термореле считается оптимальным решением для защиты циркуляционного насоса, который подключается к системе отопления дома. Дополнительно пользователь от такого решения получает возможность сэкономить на счетах за электроэнергию. В соответствии с настройками датчики автоматически отключают оборудование при достижении в системе нужной степени нагревания теплоносителя. В разомкнутом состоянии контакты также находятся при холодном состоянии воды. Часть циркуляционных насосов предусмотрительно укомплектована подобными датчиками на заводе. Но это не относится к бюджетной категории.

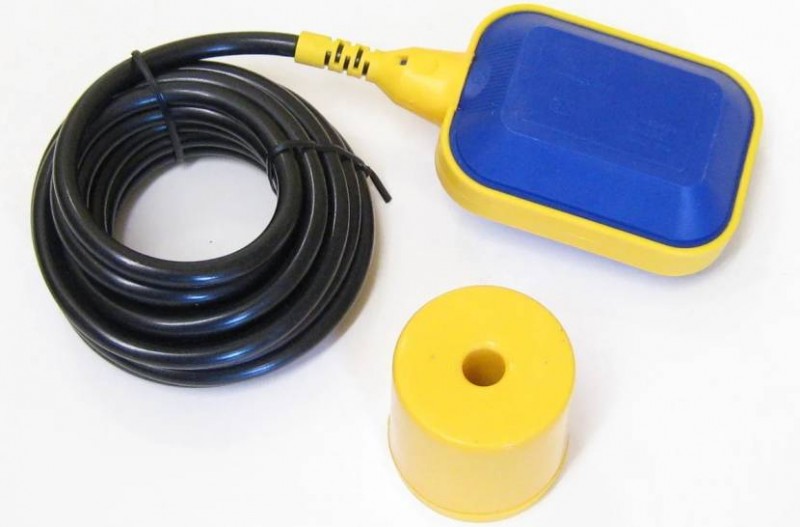

Поплавковый переключатель

Здесь реле протока для насоса заменяет поплавок с подключенными к нему сенсорами.

Подобное устройство относится к датчикам контроля уровня воды в том или ином резервуаре. При этом управление оборудованием погружного типа на предмет запуска и отключения также выполняется автоматически.

Герметичный поплавок погружается вместе с насосом в емкость. Он находится за пределами оборудования с отступом от входного патрубка (выше) на 200-250 мм. Если этот промежуток становится меньше, происходит срабатывания подключенного датчика с последующим отключением качающего агрегата. Такое решение не позволяет работать с узкими каналами скважин, но оптимально для колодца или иного широкого резервуара. Еще один недостаток реле уровня воды заключается в необходимости правильной регулировки троса для подвешивания насоса.

Критерии выбора реле

Для начала необходимо рассмотреть варианты, чтобы насос с датчиком протока были совместимы на предмет типа резьбы и диаметра узловых соединений. Если это прямое подключение, то мастера рекомендуют отказываться от различного рода переходников. В таких узлах повышается вероятность возникновения протечек из-за нескольких препятствий для потока воды под напором.

Также необходимо учитывать при выборе устройства для автоматического управления насосом такие технические характеристики, как:

• допустимые пределы температуры и давления (в случае с циркуляционным оборудованием оно должно соответствовать его мощности) для эффективного использования реле;
• показатели приемлемой глубины водного резервуара для погружаемых систем;
• класс защиты и прочие рекомендации по условиям эксплуатации конкретных образцов.

Не менее важно то, из какого материала изготовлен тот или иной датчик движения воды в трубе, температуры или давления. По мнению специалистов оптимальными вариантами считаются нержавеющая сталь, латунь и сплавы с высоким содержанием алюминия. Такие устройства проявляют низкую чувствительность к так называемым гидравлическим ударам.

Конструктивные особенности

Основные задачи, которые решают датчики контроля протока воды, устанавливаемые в трубопроводах бытового назначения, состоят в том, чтобы отключать насосное оборудование в тот момент, когда в системе нет жидкости или давление ее потока превышает нормативное значение, и снова включать его, когда давление падает. Эффективное решение этих важных задач обеспечивается конструкцией датчика, которую образуют следующие элементы:

• патрубок, через который в датчик поступает вода;
• мембрана, составляющая одну из стенок внутренней камеры датчика;
• герконовый выключатель, обеспечивающий смыкание и размыкание цепи электропитания насоса;
• две пружины разного диаметра (степенью их сжатия регулируется давление потока жидкости, при котором реле протока воды для насоса будет срабатывать).

Основные компоненты промышленного датчика потока

Работает устройство вышеописанной конструкции следующим образом:

• Поступая во внутреннюю камеру датчика, поток воды оказывает давление на мембрану, смещая ее.
• Магнитный элемент, зафиксированный с обратной стороны мембраны, при ее смещении приближается к герконовому переключателю, что приводит к замыканию его контактов и включению насоса.
• Если давление потока воды, проходящей через датчик, падает, то мембрана возвращается в свое исходное положение, магнит отдаляется от переключателя, его контакты размыкаются, соответственно, насосная установка отключается.

Принцип работы датчика протока, построенного на основе постоянного магнита и геркона

В трубопроводные системы различного назначения датчики, контролирующие проток воды, устанавливаются достаточно просто. Главное – правильно подобрать такое устройство, обращая внимание на его рабочие параметры и характеристики насосного оборудования.

Функциональное назначение реле потока

В бытовых водопроводах довольно часто случается угрожающее аварией действие насосной станции без воды. Подобную проблему называют «сухим ходом».

Как правило, жидкость охлаждает и смазывает элементы системы, тем самым обеспечивая ее нормальную работоспособность. Даже непродолжительная работа всухую приводит к деформации отдельных деталей, перегреву и выходу из строя двигателя оборудования. Негативные последствия касаются как поверхностных, так и глубинных моделей насосов.

Сухой ход возникает по разным причинам:

• неправильный выбор производительности насоса;
• неудачный монтаж;
• нарушение целостности водяной трубы;
• низкое давление жидкости и отсутствие контроля над ее уровнем, для чего используют реле давления;
• скопившийся мусор в трубе откачивания.

Автоматический датчик необходим для того, чтобы полностью обезопасить прибор от угроз, создаваемых нехваткой воды. Он измеряет, контролирует и поддерживает постоянство параметров водного потока.

Насосное оборудование, оснащенное датчиком, обладает множеством преимуществ. Оно дольше служит, реже выходит из строя, более экономно расходует электроэнергию. Также существуют модели реле для котлов

Основное предназначение реле заключается в самостоятельном отключении насосной станции при недостаточной мощности потока жидкости и включении после нормализации показателей.

Подключение и регулировка датчика

Эффективность работы датчика, контролирующего проток воды и управляющего работой насосного оборудования, во многом зависит от правильности установки этого устройства. Следует иметь в виду, что монтироваться такой датчик вне зависимости от типа и назначения трубопровода может только на горизонтальных участках. При этом надо контролировать, чтобы мембрана датчика располагалась строго в вертикальном положении.

При установке датчика протока жидкости его при помощи резьбовой муфты соединяют со сливной частью трубопровода. При этом расстояние, на котором такое устройство должно располагаться от самой трубы, не может быть меньше 55 мм.

Схема установки датчика протока

На корпусе заводских датчиков протока воды обязательно имеется стрелка, которая указывает, в каком направлении через них должна двигаться жидкость. Устанавливая датчик на трубопровод, необходимо следить за тем, чтобы эта стрелка совпадала с направлением движения воды. В том случае, если датчик устанавливается в систему, по которой транспортируется сильно загрязненная жидкость, для корректной работы такого устройства перед ним обязательно следует разместить фильтры.

Электрическая схема подключения

Несмотря на то, что датчики протока жидкости поставляются с заводов-производителей с уже отрегулированными параметрами, самостоятельную регулировку периодически приходится выполнять. Для этого в конструкции датчиков предусмотрены специальные болты. При помощи последних увеличивают или уменьшают степень сжатия пружин, выставляя тот уровень давления, при котором данное устройство будет срабатывать.

Органы регулировки датчика протока лепесткового типа

Итак, чтобы отрегулировать датчик протока воды своими руками, необходимо выполнить следующие действия:

• слить воду из трубопроводной системы и убедиться, что давление приняло нулевое значение;
• включив насос, начать наполнять систему водой;
• при отключении насоса, которое произойдет по сигналу датчика, зафиксировать значение давления жидкости;
• снова сливая жидкость из системы, зафиксировать значение давления ее потока, при котором произойдет включение насоса;
• сняв крышку датчика и используя специальный болт, отрегулировать степень сжатия пружины большого диаметра (так вы выставите уровень минимального давления, при котором устройство будет срабатывать и насос включаться; следует иметь в виду, что сжатие такой пружины увеличивает уровень давления, а ослабление снижает);
• снова наполнив систему водой и начав сливать ее, проверить, правильно ли отрегулирован датчик и выключает ли он насос при требуемом уровне давления (если устройство отрегулировано неправильно, всю вышеописанную процедуру следует повторить);
• путем изменения степени сжатия пружины небольшого диаметра выставить уровень максимального давления, при котором насос будет отключаться (разница между порогами срабатывания датчика увеличивается при сжатии такой пружины и уменьшается при ее ослаблении);
• после регулировки степени сжатия пружины небольшого диаметра проверить правильность выполнения этой процедуры, начав заполнять систему водой и зафиксировав значение давления, при котором насос отключится (в случае, если такая регулировка выполнена неверно, ее также следует повторить до достижения желаемого результата).

Для того чтобы трубопроводная система функционировала в штатном режиме, специалисты рекомендуют хотя бы раз в год осуществлять проверку датчиков протока воды и в случае необходимости выполнять регулировку их рабочих параметров.

Ультразвуковые датчики расхода воды

Ультразвуковые датчики расхода воды работают на принципе измерения времени прохождения сигнала, взаимодействия ультразвуковых колебаний с измеряемой средой. Ультразвуковые датчики быстро и точно измеряют расход жидкости, имеют высокую точность измерения, компенсируют состояние окружающей среды (пар, температура и т.д.).

Мы предлагаем только прямые поставки контрольно-измерительных приборов с завода Dwyer. Список и описание продукции полностью соответствует печатному каталогу и оригинальному сайту компании-изготовителя. Поделитесь с коллегами ссылкой на эти приборы, нажмите на кнопку социальной сети:

Назначение и преимущества

При эксплуатации водопроводов бытового назначения нередки ситуации, когда насос включается в момент отсутствия жидкости в трубах. Такие ситуации, если они происходят часто и продолжаются в течение длительного времени, становятся причиной перегрева двигателя насоса и деформации его деталей, что в конечном итоге приводит к выходу из строя всего устройства. Вода, которую перекачивает насосное оборудование, одновременно выполняет смазывающую и охлаждающую функции, поэтому «сухой ход», как его еще называют, негативным образом сказывается на техническом состоянии как циркуляционных, так и погружных насосов.

Для того чтобы не допустить возникновения описанных ситуаций, как раз и используют датчик протока воды для насоса, работающий в автоматическом режиме. Датчики, контролирующие проток воды, успешно применяются для управления работой насосных станций, обслуживающих системы горячего и холодного водоснабжения, а также системы отопления.

Схема расположения датчика в системе водоснабжения

Рассматриваемое автоматическое устройство контролирует параметры потока воды, которая через него проходит, и в тех случаях, когда они отличаются от нормативных, автоматически включает или отключает насосное оборудование. Работая по данному принципу, датчик не только защищает насосное оборудование от «сухого хода», но и обеспечивает постоянство параметров потока воды.

Среди преимуществ эксплуатации насосного оборудования, на котором установлен датчик потока жидкости, можно назвать:

• снижение расхода электроэнергии и, соответственно, уменьшение затрат на ее оплату;
• минимизацию риска выхода из строя насосного оборудования;
• увеличение срока службы насосного оборудования.

Рекомендации по монтажу и настройке

Реле потока жидкости устанавливают для приборов, нуждающихся в постоянном управлении и соблюдении определенного рабочего режима. Зачастую им комплектуют оборудование еще на этапе производства. Однако встречаются и такие обстоятельства, когда нужен отдельный монтаж датчика.

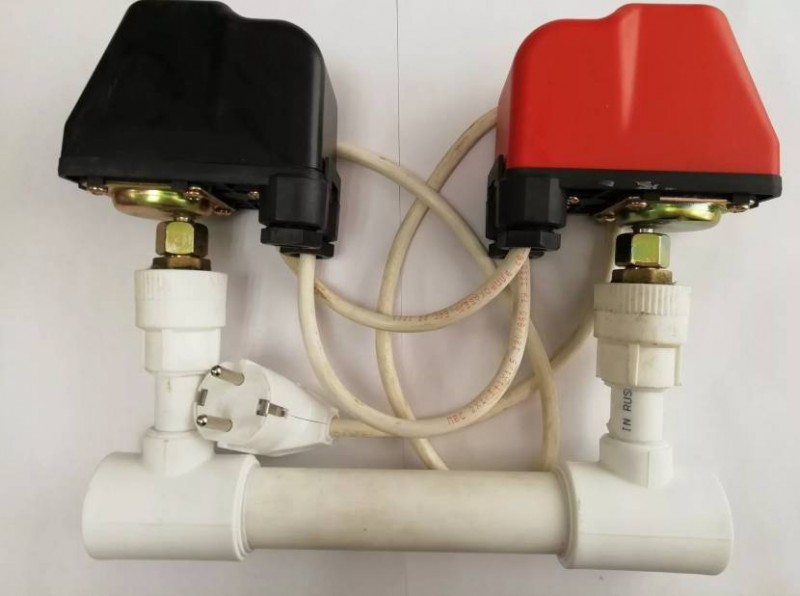

Правила установки реле в систему

Установка предохранительного приспособления, определяющего наличие или отсутствие потока воды в системе, — разумный шаг в случаях, когда нет возможности безотлучно присутствовать в период работы насосного оборудования.

Не потребуется она только в двух случаях:

• Вода откачивается с большой скважины с неограниченными ресурсами насосом малой мощности.
• Представляется возможным самостоятельно выключать установку при снижении уровня воды ниже обозначенной нормы.

Устройство устанавливается на горизонтальных участках трубопровода. При этом нужно следить, чтобы мембрана приняла устойчивое вертикальное положение.

Приспособление монтируют к сливному трубопроводу с помощью резьбовой муфты. Обычно для этого предусмотрено специальное гнездо.

Если в насосном оборудовании отсутствует отверстие под монтаж датчика, можно заменить его латунным тройником. Помимо реле, к нему подключается манометр, показывающий текущее давление в сети

Перед тем, как приступить к непосредственному прикручиванию прибора, желательно хорошо уплотнить резьбу льном или нитью, продающейся в специализированных отделах.

Наматывать ее лучше по направлению часовой стрелки к торцу. Такой способ крепления повышает надежность фиксации.

Дабы не повредить реле, следует очень осторожно прикручивать его, слегка подтягивая гаечным ключом. Оптимальное расстояние между изделием и трубопроводом – минимум 55 мм

Устанавливая заводской датчик, необходимо ориентироваться на стрелку, изображенную на корпусе. Указанное на ней направление должно совпасть с направлением течения жидкости, проходящей через устройство.

Если по трубопроводу транспортируется загрязненная вода, рекомендуется выполнить монтаж очищающих фильтров, расположив их возле датчика. Подобный ход обеспечит корректность работы изделия.

На финальной стадии монтажных работ реле сухого хода подключается к электрической сети:

• к свободным концам двух групп контактов прикручивается жила провода;
• к винту датчика прикрепляется заземление;
• прибор подключается к насосу путем соединения двух устройств обычным проводом с соблюдением соответствия цветов жил.

После подключения к сети остается дело за малым – проверить работоспособность системы. О том, что приспособление готово к полноценной эксплуатации, будет говорить рост отметок давления на манометре и автоматическое отключение насоса в момент преодоления граничного значения.

Порядок самостоятельной регулировки

Для регулирования в датчике есть специальные болты. Ослабляя или затягивая их, можно уменьшить либо увеличить силу сжатия пружины.

Таким образом выставляется уровень давления, при котором будет происходить срабатывание прибора.

Практически всегда компании-производители выпускают оборудование с отрегулированными настройками. Несмотря на это, иногда требуется дополнительная самостоятельная регулировка

В большинстве случаев настройка автоматического оборудования не вызывает сложностей.

Желательно придерживаться следующего алгоритма:

• слить жидкость из системы пока отметка давления не примет нулевое значение;
• включить насосную установку и медленно запускать воду обратно;
• зафиксировать показатель давления потока при отключении насоса датчиком;
• снова начать слив и запомнить показатели, при которых насосное оборудование начнет работать;
• открыть реле и настроить регулировочным болтом минимальный уровень сжатия большей пружины, требуемый для срабатывания устройства и запуска насоса (более сильное сжатие увеличивает степень давления, менее – снижает);
• аналогичным способом отрегулировать силу сжатия меньшего пружинного механизма, установив границы максимального давления, при достижении которого реле, измеряющее водный проток, будет отключать насос.

Закончив все описанные манипуляции, следует убедиться в правильности выполненных регулировок. Для этого трубопровод заполняют жидкостью, а затем сливают ее, оценивая реакцию датчика во время достижения настроенных значений.

При неудовлетворительном результате проверки процедура повторяется.

Имея недостаточный опыт и квалификацию, лучше обратиться за помощью в регулировке к специалистам. Они проанализируют конкретную ситуацию, учтут технические характеристики оборудования и подберут максимально верные значения уровня давления

Чтобы трубопровод, по которому проходит жидкость, работал исправно и стабильно, проводится регулярная ежегодная проверка датчиков протока. При необходимости настройка рабочих параметров корректируется.

Выводы и полезное видео по теме

Строение, составляющие и принципы работы:

Процесс подключения устройства по этапам:

Подробнее о том, как отрегулировать уровень срабатывания в реле:

Реле, контролирующее поток воды в трубопроводе, значительно повысит удобство применения насосов и надолго продлит срок их эксплуатации. Пренебрегать установкой предохранительного устройства крайне нежелательно, так как оно не только автоматизирует работу оборудования, но и по максимуму защищает его от возможных неполадок, случающихся из-за холостого хода.

Хотите самостоятельно установить реле протока, но немного запутались в инструкции? Задавайте, пожалуйста, ваши вопросы, а мы и посетители нашего сайта постараемся вам помочь.
