Основные функции датчика утечки газа

Далее поговорим о том, нужен ли, в принципе, датчик утечки газа для бытового использования.

Так, исходя из принципа работы, датчик утечки газа выполняет следующие функции:

  • оповещение об аварии;
  • автоматическое перекрытие подачи газа с использованием электромагнитной запорной арматуры ;
  • включение вентиляции, обеспечивающей вытяжку воздуха.

Это лишь оперативное вмешательство. Дальнейшие действия по устранению утечки должны быть выполнены специалистами газовой службы. Выходит, что такой датчик весьма полезен в быту.

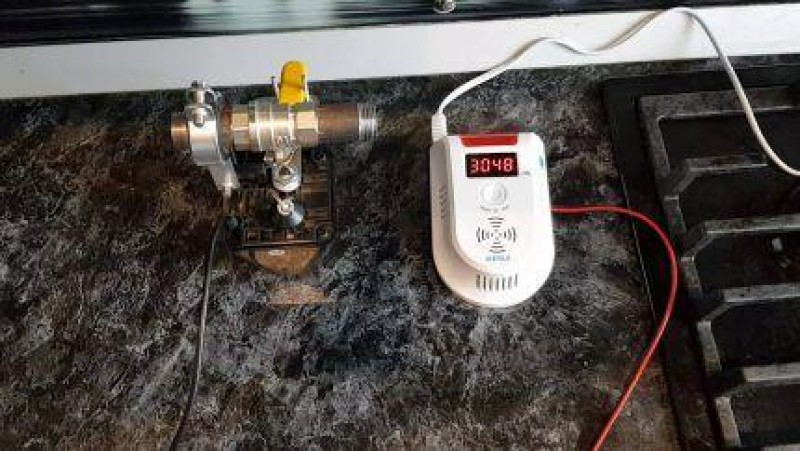

Датчик утечки газа установлен рядом с вытяжкой

Установка датчика не является заменой контроля за нормальным функционированием газового оборудования. Даже при наличии датчика необходимо периодически проверять газовые коммуникации и исправную работу подключенных устройств

Датчики газа с закрывающимся клапаном

Извещатели газа такого типа не только подают сигнал тревоги при повышении концентрации газа, но и автоматически закрывают поступление топлива. Делается это при помощи специального клапана, установленного в трубу. Делать установку запорной арматуры должен специалист. После срабатывания клапана открывать его нужно вручную.

  • Sapsan GL-100

    Система контроля утечки газа с клапаном предназначена для установки в любых помещениях, где имеется газовое оборудование. Клапан перекрывает подачу газа в случае опасной концентрации.

    Также можно его просто нажать в случае необходимости аварийного перекрытия газа.

    Технические характеристики: время перекрытия — 0,5 с, максимальная сила тока — до 1,5 А, диапазон температур — от -10 до 50оС. Производитель — Россия. Цена — 2985 рублей.

  • Обязательно ли устанавливать датчик утечки газа: правовые нормы и рекомендации экспертов

  • ALFA 501

    Устройство контроля утечки газа применяется для контроля состояния воздуха в помещениях с газовым оборудованием, а также для предотвращения аварий. Имеет следующие особенности: предназначен для контроля природного газа и пропан-бутана, при повышенной концентрации газа включает громкую сирену и закрывает клапан автоматически.

    Срабатывает мгновенно, устройство простое и эффективное.

    Технические характеристики: радиус действия — до 100 м, температура — от 0 до 40оС, чувствительность — 8 ppm, громкость сирены — 85 дБ. Производитель — Россия. Цена — 2690 рублей.

  • Обязательно ли устанавливать датчик утечки газа: правовые нормы и рекомендации экспертов

  • SEITRON RGDME5MP1

    Сигнализатор для определения утечки природного газа. Один из лучших датчиков газа с закрывающимся клапаном для дома.

    Имеет систему самодиагностики для проверки работоспособности чувствительного элемента и всего прибора.

    Технические характеристики: порог срабатывания — 10%, мощность — 1,5 Вт, звуковая сирена — 85 дБ, рабочая температура — от 0 до 40оС, световые индикаторы — красный (тревога), желтый (неисправность), зеленый (рабочее состояние). Срок службы сенсора — 5 лет. Производитель — Италия. Цена — 4786 рублей.

Как уберечься от мошенников

В последнее время, в связи с большим количеством взрывов и пожаров, участились случаи обмана. Нередко под видом сотрудников газовой службы или МЧС мошенники вынуждают жильцов заключать соответствующие договора и устанавливать датчики по завышенным ценам, включая баснословную оплату установки и подключения. Особенно активно аферисты действуют в отношении одиноких стариков.

Чтобы противостоять мошенническим схемам, необходимо придерживаться следующих рекомендаций:

  • проверять документы посетителей которые хотят установить датчик, обращаться непосредственно во властные структуры и к организации – поставщику газа, если нежданные посетители будут настаивать на обязательности оказания подобных услуг;
  • приобретать анализаторы у проверенных дилеров, с проверкой соответствующих сертификатов, паспортной документации на оборудование;
  • предварительно изучить технические характеристики систем, с учётом особенностей эксплуатации, выбрав оптимальный вариант.

Датчики учёта газа защитят жильё от опасности утечки, сохранив имущество и жизнь не только владельцев жилплощади, но и соседних квартир и домов. Своевременно полученное предупреждение позволит собственникам жилья оперативно отреагировать на неисправность, вызвав сотрудников аварийной службы и перекрыв подачу газа.

Какого производителя и какой тип лучше выбрать: топ-3

  1. Из датчиков утечки газа с сигнализацией одним из лучших является Бастион Б40ДГ производства России. Отличительные особенности модели: легко устанавливается в любом месте, полностью беспроводной, не портит интерьер, передает радиосигнал на центральный блок, работает от сети 220 В. Цена — 1170 рублей.
  2. Датчики с клапанами представлены таким прибором, как Sapsan GL-100. По отзывам потребителей, это очень качественный датчик.

    При превышении допустимой концентрации, моментально сигнализирует об опасности громким сигналом и перекрывает газ.

    Открыть клапан можно вручную. Также вручную можно нажатием красной кнопки закрыть газ в случае аварийной необходимости. Производитель — Россия. Цена — 2985 рублей.

  3. SEITRON RGDME5MP1 — один из лучших датчиков с клапаном для квартиры и дома. Производитель — Италия. При предельно допустимой концентрации газа включается звуковое оповещение. Если ПДК длится более 15 сек., автоматически закрывается клапан. Прибор имеет функцию самодиагностики. Цена — 4786 рублей.

Кто и зачем требует установку датчиков?

Прежде всего установка датчиков утечки газа необходима для того, чтобы уменьшить количество взрывов , пожаров и прочих аварийных происшествий. И, естественно, уменьшить число пострадавших.

Именно по этой причине обязательная установка этих контролирующих приборов в начале этого года была внесена на рассмотрение в Государственную Думу. Обосновывая наличием современных технологий в этой области, авторы законопроекта требуют разработать и повсеместно подключить систему контроля за газом, которая позволит в автоматическом режиме оповещать и перекрывать подачу газа при возникновении аварийных ситуаций.

Кстати, решение проблемы установки подобных систем должны быть обеспечены за счет денежных средств фонда капитального ремонта, в сферу использования которого входит:

  • ремонт лифтов;
  • ремонт подвалов и крыш;
  • ремонт и обеспечение нормального функционирования внутридомовых инженерных систем.

Разработчики законопроекта предполагают, что датчики должны быть установлены в подвалах с газовыми котлами и на кухнях.

В результате, изменение Жилищного кодекса не произошло, а был разработаны и утверждены специальные Правила, регламентирующие порядок проектирования систем газопотребления в жилых зданиях. Эти правила имеют аббревиатуру — СП 402.1325800.2022 и вступили в силу с июня 2022 года.

В соответствии с главой восьмой правил, обеспечение безопасности должно проводиться в соответствии с соблюдением требований указанных в СП 4.13130.2022 и СП 7.13130.2022 .

Установка датчика утечки

Установка датчика утечки газа – вынужденная мера, которая в последствии должна предотвратить возможность возникновения трагических последствий от аварий

В этом же разделе указаны случаи обязательной установки датчиков газа:

  • в блокированных домах;
  • вне зависимости от места установки при мощности газового оборудования более 50 кВт;
  • в котельных, которые располагаются на цокольных этажах и в подвалах;
  • в многоквартирных жилых домах;
  • в котельных, которые находятся в многоквартирных домах и предназначены для встроенных или пристроенных помещений общественного назначения;
  • при размещении в комнатах квартир газоиспользующего оборудования.
Про анемометры:  Устройство для измерения температуры воздуха в салоне

Для понимания следует дать определение газоиспользующего оборудования – это системы, в которых газ используется в качестве топлива. Это касается газовых котлов, газовых колонок для подогрева воды, плит и прочего.

Однако, исходя из 4 пункта, можно сделать вывод о необходимости использования датчиков утечки газа в многоквартирных домах.

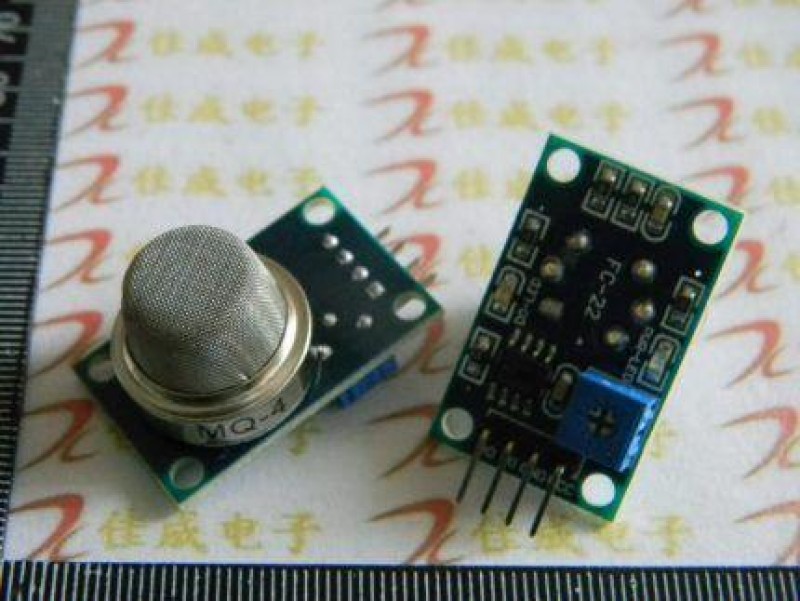

Миниатюрная микросхема датчика

Современные технологии за счет использования многофункциональных микросхем позволяют не только делать датчики утечки газа миниатюрными, но и добавляют новые функции, от стандартной звуковой сигнализации до оповещения на мобильный телефон хозяина или экстренной службы города

Таким образом, начиная с июня 2022 года, при проектировании новых домов в обязательном порядке должны использоваться датчики газа.

Монтаж датчика утечки газа

Монтаж клапанаотсекателя может производить только сертифицированный специалист газовой службы. А в случае самовольной установки клапана на газовую трубу потребителю грозит штраф за вмешательство в систему газоснабжения.

А вот установку датчика, сигнализирующего об утечке газа, можно провести самостоятельно. Размещая устройство, необходимо опираться на рекомендации из паспорта к прибору. Этот документ содержит всю необходимую для подключения информацию, описывает схемы подсоединения дополнительных устройств.

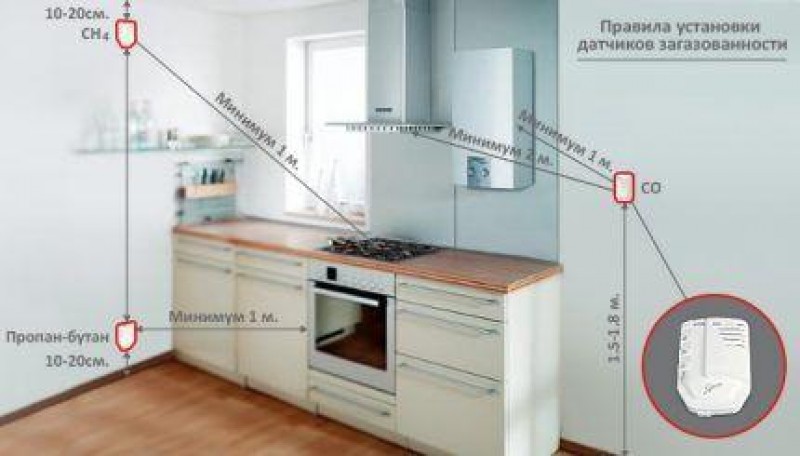

Традиционно же прибор фиксируют на стене в месте, где наиболее вероятна утечка топлива. Это может быть зона у газовой колонки или котла, плиты, счетчика, в узлах креплений которого нередко могут образоваться негерметичные участки. При этом расстояние от датчика газового оборудования должно составлять не более 1,5 м.

Высота, на которой крепится датчик, зависит от типа анализируемого газа, так как различные виды топлива имеют свой вес и концентрируются в воздухе на различных уровнях. Также следует ориентироваться на рекомендации, приведенные в инструкции к конкретной модели газового анализатора. К примеру, для метана устанавливается расстояние монтажа в пределах 0,3-1 м от потолка.

Сенсор для пропана и других газов, которые тяжелее воздуха, крепитстся на высоте 0,3-1 м от пола. Для комбинированных устройств, измеряющих концентрацию метана и окиси углерода, подходящим будет место на уровне 0,3-0,5 м до потолка.

Категорически не рекомендуется устанавливать датчик в следующих местах:

  • возле окна или отверстия вентиляционной системы;
  • вблизи духовки или газовых горелок (расстояние до 1 м);
  • в зоне, подверженной скоплению пыли, гари, жира или пепла, продуцируемых в процессе готовки;
  • в помещениях, используемых для хранения лакокрасочных изделий, бензина, всевозможных растворителей.

Дополнительно о месте размещения датчика-сигнализатора можно узнать в проектной документации по газификации и других нормативных документах газовой службы.

Некоторые виды чувствительных элементов

Наиболее распространены сигнализаторы, где принцип работы основан на полупроводниковых приборах, каталитического действия и распознавание газа происходит с помощью инфракрасного излучения.

  • Чувствительный элемент выполнен в виде полупроводника определенного вида. Принцип действия заложен на изменении сопротивления при адсорбции молекул определенного газа на поверхности. Обычно полупроводник — это монокристаллическая структура из окислов кремния, олова, индия и некоторых других металлов. Часть контролируемых газов, адсорбируясь на поверхностный слой, уменьшают его сопротивление, другая — увеличивает.Полупроводниковый датчик (на основе диоксида олова) для обнаружения утечек природного газового топливаКонструкция таких датчиков отличается простой, они недорогие и широко используются в бытовых условиях. В промышленности не нашли применения из-за невысокой точности и долгого восстановления после выполнения своей функции. Более быстрое возвращение в рабочее состояние возможно при нагреве до температуры десорбции отработанного газа. Недостаткам также является невозможность контроля за двумя или более газовыми субстанциями, так как полупроводниковые приборы не отличаются хорошей селективностью к разным газам.
  • Принцип действия каталитических датчиков основан на регистрации количества тепла, выделяемого при сгорании газа определенной концентрации. Он вступает в каталитическую реакцию с выделением тепла при соприкосновении с поверхностью датчика. В зависимости от его количества происходит больший или меньший нагрев элемента из чистой платины. Изменение сопротивления платины пропорционально изменению температуры, что позволяет косвенно контролировать концентрацию.Принципиальная схема каталитического сигнализатораОтсутствие недостатков присущих полупроводниковым приборам сделало каталитические датчики основными в использовании на промышленных объектах.
  • Принцип работы инфракрасных сигнализаторов основан на разнице возможностей газов поглощать инфракрасное излучение. Поэтому вид газа и его концентрация могут быть определены через построения кривой поглощения данного типа излучения и дальнейшего ее анализа. Этот метод обладает отличной избирательностью, другие газы практически не оказывают влияние на точность процесса измерения.Схема работы инфракрасного сигнализатораИнфракрасный детектор настраивается на определенную интенсивность излучения газа с эталонной концентрацией. При прохождении через датчик исследуемой волны фиксируется разница в параметрах излучения, тем самым определяется концентрация.

Используются такие датчики в местах, где требуются особые требования к состоянию окружающей среды, где точность измерения играет важную роль. Это могут быть производства с выделением опасных газов, например, угольные шахты, медицинские учреждения и другие места, где некоторые виды газов невозможно обнаружить с помощью других типов датчиков.

Обязательность установки датчиков утечки

Что касается вопроса обязательной установки бытовых датчиков утечки газа, то отечественным законодательством еще не разработан закон для жителей построенных многоквартирных домов.

В Государственной Думе понимают, что для реализации этого проекта потребуются многочисленные затраты:

  • обеспечение заработной платой сотрудников, устанавливающих газоанализаторы;
  • оснащение техническими средствами, анализирующими обстановку;
  • техника и персонал для оперативного реагирования;
  • прокладка коммуникаций;
  • необходимое оборудование для тушения и ремонта газовых систем.

Денежные средства, для решения этих вопросов вероятнее всего будут выделяться из средств налогообложения, что в свою очередь может повлечь увеличение налогов на жилищно-коммунальные услуги.

Стоимость датчика утечки газа

В зависимости от функционала, размеров и стиля оформления стоимость датчика утечки газа колеблется от 500 рублей до 5000 рублей

В существующей инструкции по безопасному использованию газа при решении коммунально-бытовых нужд N 1614/пр. , вступившей в действие 5 декабря 2022 года на всех граждан Российской Федерации, которые являются собственниками квартир и жилых домов, накладываются следующие обязательства:

  • содержание газового оборудования в надлежащем состоянии и чистоте;
  • сохранение в целостности установленных пломб;
  • прохождение потребителями газа инструктажей по использованию.

При этом нет ни одного упоминания в обязательной установке датчика утечки газа. Установка или не установка этого оборудования считается прерогативой собственника жилья.

Преимущества установки сигнализатора газа

Природный газ практически полностью состоит из метана — вещества, не имеющего запаха. Однако для безопасной эксплуатации в его состав добавляют ароматизирующие добавки, которые как раз и служат индикаторами утечек. Такой способ не определят степени утечки, а она может уже иметь опасную концентрацию. Вдыхание метана (аналогично пропан — бутановой смеси) может привести человека к потере сознания.

Установка в помещении датчика утечки (сигнализатора газа) является куда более эффективным способом свести последствия утечки к минимуму. Данный прибор без присутствия человека в автоматическом режиме определит концентрацию опасного газа. К тому же будут предприняты меры в создавшейся ситуации вплоть до отключения трубопровода по сигналу от датчика.

Рекомендуем к прочтению: что такое датчик угарного газа, который также может обнаружить утечку природного газа.

Про анемометры:  ГАЗ 31105 | Проверка состояния и замена кислородного датчика (l-зонда) | Волга

Советы экспертов по выбору

Одним из основных вопросов, которые пугают потребителей газа, касается возможности отключения от коммуникации подачи газа и наложение штрафов за отсутствие датчика утечки газа. Ответить на вопрос о необходимости установки бытовых датчиков газа помогают юристы.

Наличие датчика утечки газа на кухнях многоквартирных домов или же на кухнях частных домов в случае использования только газовой плиты не обязательно.

Самостоятельная установка.

Порядок установки датчика утечки газа законодательством в настоящее время не урегулирован. Владелец квартиры может самостоятельно приобрести стандартный датчик, который будет оповещать при превышении максимально-допустимого содержания газа в воздухе.

В соответствии с ч. 2 ст. 16 Закона № 2300-1 «О защите прав потребителей» от 7 февраля 1992 года запрещено навязывание услуг, в данном случае, обязательной установки датчиков утечки газа. Поэтому не стоит безоговорочно соглашаться с установкой этого оборудования под угрозой отключения подачи газа.

Тем не менее, большинство специалистов в области газификации категоричны и считают, что установка датчиков утечки газа — необходимое условие для обеспечения безопасности жизни. Они ссылаются на ряд европейских стран, таких как Германия, Норвегия и Дания, где установка датчиков является обязательным условиям.

Согласно статистики, количество произошедших аварий, связанных с последствиями утечки газа, уменьшилось на 85% после внедрения обязательной установки этих устройств.

Разные формы датчика

Датчики утечки газа могут быть различных форм. В зависимости от интерьера и стиля, в котором выполнена кухня, можно подобрать круглую, квадратную, прямоугольную формы. Разнообразность форм никак не влияет на функциональность датчика

Что касается типа питания датчика, то можно выбрать беспроводной вариант или с питанием от сети. Первые предпочтительнее, ведь они смогут оповестить владельца об опасности даже в случае перебоев с энергоснабжением.

Если говорить о качестве и ценовой категории выбираемого устройства, то однозначной оценки нет. Безусловно, выбирая более дорогой экземпляр вы получаете не только более надежный и чувствительный датчик.

Но такой вариант будет обладать рядом дополнительных функций:

  • определение критической концентрации газа в воздухе;
  • оперативное оповещение экстренных служб об утечке газа;
  • оповещение хозяина квартиры посредством сотовой связи.

У вас еще нету датчика утечки, но вас смущает настойчивый запах газа в помещении? Что делать и куда звонить мы подробно описали в этом материале .

Вы все еще думаете, обязательно ли устанавливать в доме или квартире газоанализаторы в настоящее время и будет ли штраф за их отсутствие? Ответ на этот вопрос однозначный – нет. Но, исходя из выше сказанного, стоит отметить, что установка датчиков утечки газа обязательна при проектировании и строительстве домов начиная с июля 2022 года.

Также установка газоанализаторов на данный момент считается добровольной и за их отсутствие прекращение подачи газа в квартиру или дом запрещено. Но, в ближайшее время возможны изменения в законодательстве, которые обяжут устанавливать датчики на каждой кухне.

И в заключении, необходимо сказать, что датчик утечки газа – это прежде всего ваша безопасность. Его установка может предотвратить серьезные трагедии, поскольку не все жители многоквартирных домов всегда соблюдают правила эксплуатации газовых приборов .

А что по поводу установки датчика утечки газа думаете лично вы? Считаете ли его важным элементом, позволяющим предотвратить возникновение пожаров и взрывов в случае утечки? Или такие датчики — это очередной «развод на деньги» доверчивых пользователей?

Стандартные извещатели с сиреной

Датчики с сиреной оснащены специальным беспроводным устройством, которое срабатывает, когда количество газа в воздухе перешло допустимую норму. Оно посылает сигнал владельцу на телефон, а также звуковое оповещение.

  • ALFA GAS 12

    Отличный бюджетный вариант для предприятий, офисов, помещений промышленного назначения. Реагирует на все виды бытового газа. Имеет питание от сети 220 В, регистрирует утечку мгновенно, оповещает звуковой и световой сиреной.

    Тревожный сигнал включается при концентрации газа в воздухе 10%.

    Монтаж настенный, рабочие температуры — от 0 до 55оС, громкость сирены — 85 дБ. Производитель — Россия. Цена — 850 рублей.

  • Обязательно ли устанавливать датчик утечки газа: правовые нормы и рекомендации экспертов

  • Sapsan GL-01

    Радиоканальный датчик утечки газа. Может использоваться автономно, а также в составе любых сигнализаций.

    Отмечается потребителями как надежная и качественная модель.

    Площадь охвата — 1,5 м2, потребление тока — до 10 мА, порог срабатывания — 0,3-0,5%, диапазон рабочих температур — от -10 до 50оС. Производитель — Россия. Цена — 1419 рублей.

  • Обязательно ли устанавливать датчик утечки газа: правовые нормы и рекомендации экспертов

  • Бастион Б40ДГ

    Полностью беспроводной датчик утечки газа с сигнализацией. Подходит для установки в любых помещениях. Особенностями данного устройства являются: автоматическая сирена 95 дБ, автономность, сигнал тревоги передается на центральный блок, при необходимости подключается к сети 220 В. Р

    асстояние до центрального блока должно быть не более 100 м.

    Имеет встроенную антенну. Производитель — Россия, цена — 1170 рублей.

  • Обязательно ли устанавливать датчик утечки газа: правовые нормы и рекомендации экспертов

  • Кенарь GD 100-CN

    Прибор российского производства, предназначен для контроля угарного газа (СО) и природного (метан).

    Особенностями данной модели являются: непрерывный контроль уровня газа, сигнализация двух видов (звук и свет), возможность тестирования, наличие клапана, перекрывающего подачу газа.

    Характеристики: порог срабатывания — 10%, время срабатывания — 25 с, рабочая температура — от 0 до 55оС, потребляемая мощность — не более 3 Вт. Цена — 2400 рублей.

Тонкости выбора газового анализатора

Подбор и покупка газового анализатора с отсекающим клапаном требуют ответственного подхода. Не стоит экономить на датчике, ведь подобная техника должна служить годами. Поэтому поиск самого дешевого прибора не всегда оправдан.

Для бытовых условий пользователи чаще всего выбирают датчики, реагирующие на вытекание именно природного газа, который поступает в квартиры по магистрали либо находится в сжиженном состоянии в баллонах.

Кроме типа поглощаемого прибором типа газа пользователю стоит обратить внимание и на такие важные характеристики, присущие качественному анализатору:

  • предельное значение концентрации газа, при котором устройство сигнализирует об аварии;
  • способность анализировать содержание газа в объемной и массовой доле в воздухе;
  • возможность фиксирования текущего состояния воздуха в нескольких точках помещения;
  • автономность работы и ее время;
  • возможность отслеживания повышения концентрации различных видов газа.

Не менее важную роль играет репутация производителя и отзывы реальных пользователей. Подробные обзоры газоанализаторов помогут подобрать оптимальную модель для конкретных условий.

Гарантийное обслуживание – такая же важная составляющая сервиса. Стоит уделить внимание и стоимости запасных комплектующих, их доступности в магазинах.

Так как датчик утечки газа практически всегда находится на виду, большое значение имеет и его внешний вид. Кроме эстетической составляющей стоит учитывать такие характеристики корпуса, как  влаго- и пылезащита.

Приемлемый клапан-остекатель выбирается по своим ключевым характеристикам:

  • типу клапана – NA. или NС.;
  • диаметру условного прохода;
  • виду питания;
  • порогу допустимого давления газа.

Вся необходимая информация о клапане указывается в его паспорте и на ярлыке.

Как указано выше, нормально открытые клапаны являются более эргономичными в эксплуатации. Однако при сопряжении с датчиком, который при включении автоматически будет проверять собственные выходы, посылая импульс, может возникнуть незапланированное перекрытие топлива без возникновения утечки. Поэтому перед покупкой газоанализатора необходимо изучить последовательность его работы.

Про анемометры:  Как рассчитать мощность газового котла отопления - формулы и пример расчета

Три лучших модели

  1. Детектор газа CEM GD-3300 — очень многофункциональная модель. Реагирует на 16 видов различных газов, автономное питание от батареи. Преимущества: непрерывно работает около 8 часов, имеет гибкий зонд для обнаружения газа в труднодоступных местах, поворотная рукоятка помогает регулировать чувствительность прибора. Страна-производитель — Китай. Цена — 4000 рублей.
  2. Обязательно ли устанавливать датчик утечки газа: правовые нормы и рекомендации экспертов

  3. Датчик утечки газа Brennenstuhl BG2202 оповещает об утечке при малейшем ее проявлении. Особенности прибора — легко устанавливается в любом месте, имеет встроенный сигнал, монтаж не требует специальных навыков, корпус прочный, так как изготовлен из металла и пластика. Производитель — Германия совместно с Китаем, цена — 3799 рублей.
  4. Обязательно ли устанавливать датчик утечки газа: правовые нормы и рекомендации экспертов

  5. Бытовой сигнализатор газа КРИСТАЛЛ-1 — наиболее простой и популярный вариант российского пользователя. Преимуществами данного устройства являются подача звуковой и световой сигнализации при аварии, запись в память причин последнего случая повышения концентрации газа, перекрытие подачи газа при тревоге. Цена — 4600 рублей.

Устройство и принцип работы клапана

Наиболее популярными для бытового использования остаются электромагнитные отсекающие клапаны и отсекающие клапаны с управлением с помощью электроимпульса.

Запорный механизм электромагнитного клапана позволяет молниеносно блокировать подачу топлива при выявлении аварийной утечки. Узел монтируется на входе в газопровод. Как только датчик фиксирует предельную норму концентрации газа, механизм замыкает электрическую цепь, после чего клапан закрывается.

Газоанализаторы с клапанами, предназначенные для использования в доме/квартире, отсекающие газ благодаря работе электрического импульса, работают несколько иначе. Клапан находится в открытом положении благодаря механической защелке. Если датчик фиксирует утечку, короткий импульс тока передается на катушку электромагнита, после чего защелка срабатывает, а сам клапан переходит в закрытое положение.

Клапаны подобного типа условно разделяются на нормально открытые (NA) и нормально закрытые (NС). В устройстве первой разновидности не предусмотрена подача напряжения на катушку, отсечка газа происходит при срабатывании датчика. Во втором случае для открытия самого клапана необходима подача импульса, а отсечка газа клапаном происходит в момент исчезновения напряжения в катушке.

Клапаны NA больше подходят для эксплуатации в домашних условиях, так как даже неожиданное отключение электроэнергии не приведет к перекрытию газа. Дополнительно газоанализаторы с подобными клапанами считаются более экономичными: если для поддержания работы NС отсекателя требуется постоянное поддержание напряжения в катушке, то для функционирования клапана типа NA в открытом состоянии подача электроэнергии не нужна.

Устройство и функционирование

Датчик – компактный прибор, размещаемый в комнате, где расположены газопотребляющие приборы, с целью обеспечения безопасности при их эксплуатации.

Учитывая конструктивные особенности, при срабатывании возможны следующие действия датчика:

  • подача светового или звукового сигнала;
  • оповещение средствами сигнализации (проводного и беспроводного способа действия) специальных аварийных служб или владельцев жилья;
  • блокирование газовой магистрали, при наличии соответствующего механизма с отсечным клапаном;
  • включение принудительной вытяжки, обновляющей воздушную среду в помещении.

В общих случаях, анализаторы оборудуются следующими составными узлами:

  • первичным преобразователем – воспринимающим и определяющим уровень содержания газа в воздушной среде помещения;
  • измерительным модулем – устройством, воспринимающим информацию от преобразовательного блока и сравнивающим сведения с разрешёнными параметрами;
  • исполнительным механизмом – клапаном электромагнитного типа, отсекающим поступление газового топлива;
  • источником питания – встроенной батареей, аккумулятором или предусматривающим подключение к стационарной электросети.

Если возрастает содержание в воздухе, превышая допустимые пределы, изменяются параметры чувствительного элемента, и подаётся аварийный сигнал.

Устройство сигнализаторов утечки

Конструктивное исполнение одинаково для всех типов датчиков утечки. Составляющие его элементы следующие.

  • Собственно сам чувствительный элемент, который реагирует на изменение концентрации газа. Невозможно создать универсальный датчик, работающий в атмосфере различных газов. Поэтому чувствительный элемент подбирается индивидуально. Отсюда происходит большое многообразие по способу определения концентрации газа, где используются законы из различных областей физики — оптики, электромеханики, теплофизики и других.
  • Устройство измерения анализирует данные зафиксированные чувствительным элементом. Обычно они сравниваются с эталонным значением, которое находится в настройках измерительного устройства.
  • Исполнительный механизм, который преобразует результаты контроля в конкретные действия: дает команду на перекрытие электромагнитным клапаном подачи газа, включает вытяжную вентиляцию, осуществляет подачу звуковой или световой тревожной сигнализации. В условиях промышленных или офисных объектов сигнализатор может входить в единый комплекс охранно-пожарной сигнализации, где его тревожный сигнал поступает на центральный пункт управления.
  • Для обеспечения функционирования необходим источник энергии. Это могут быть аккумуляторные батарейки определенной мощности или блок питания, работающий от электрической сети.

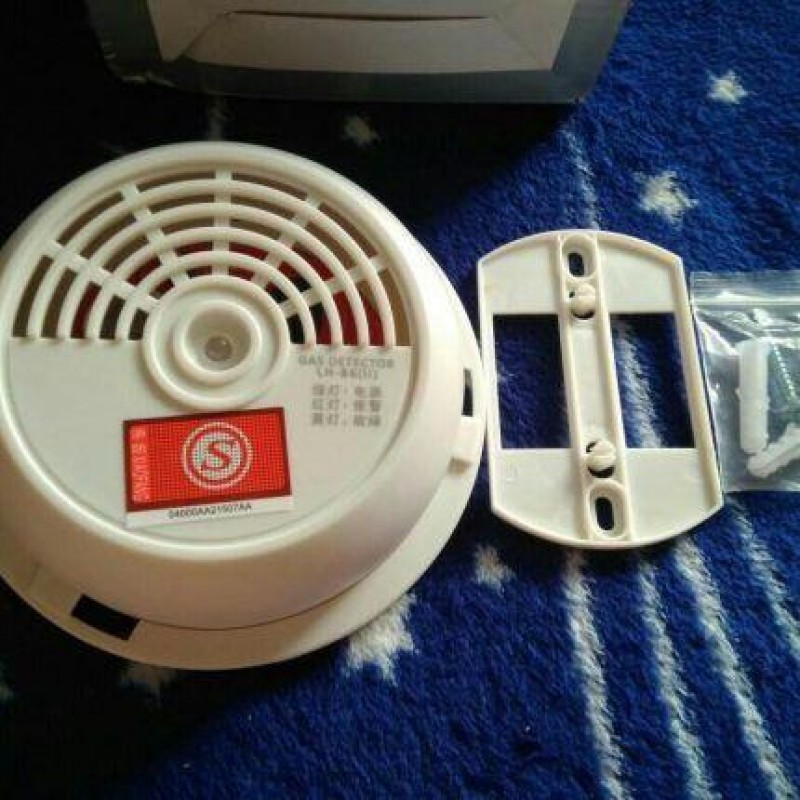

  • Все составляющие элементы находятся в защитном корпусе, который имеет дизайнерскую форму, чтобы он мог вписаться, например, в интерьер кухни с газовой плитой.

Эксплуатация

После покупки датчика необходимо определить состав газа, на который будет направлена его работа. Затем настраивают чувствительные элементы прибора. Сегодня большинство из них ориентировано на различные свойства газа.

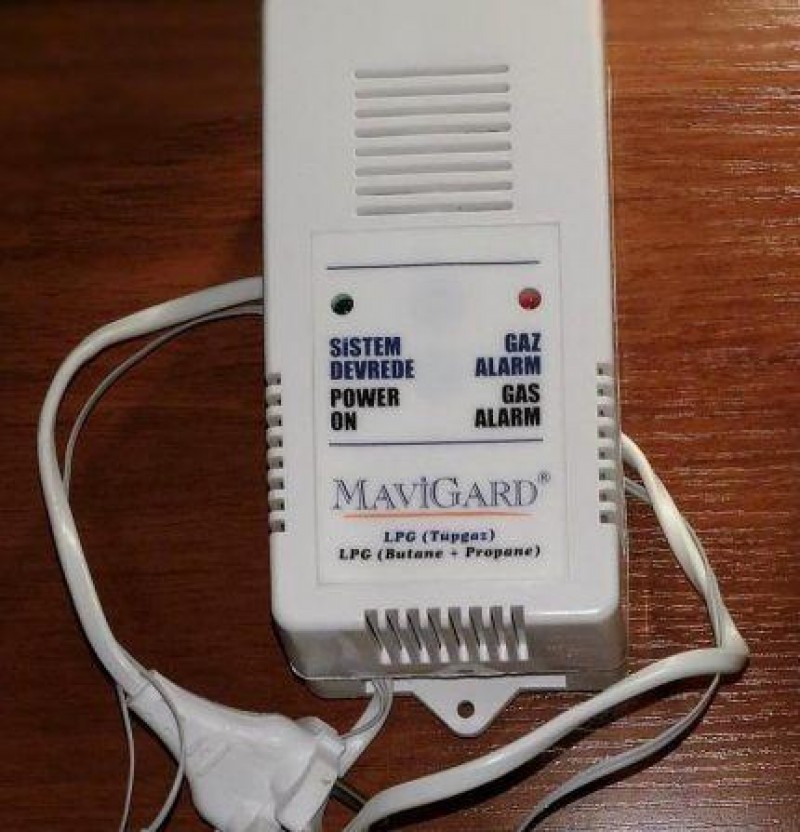

Чтобы датчик начал работать, его сначала подключают к электрической цепи. Когда на индикаторной полоске загорятся светодиоды, техника начнет работать. Затем прибору нужно дать немного времени прогреться.

Если вы приобрели прибор с сигнализатором, то нужно подключить его к телефону. После этого можно запустить специальное приложение и проверить подключение. Через него можно будет удалять и добавлять устройства, на которые должен поступать сигнал.

Во время эксплуатации особое внимание рекомендуется уделить диагностике. Так, периодически следует просматривать все элементы устройства и испытывать его работоспособность. Сделать это можно при помощи простой газовой зажигалки. Ее надо поднести к чувствительному элементу прибора, при этом не зажигая.

Работоспособный аппаратдолжен отреагировать на чрезмерную концентрацию смеси и просигнализировать об этом. Следует также проверить, хорошо ли слышно тревожный сигнал об утечке. После уменьшения концентрации устройство должно самостоятельно вернуться в свое первоначальное положение.

Если датчик не сработал, его нужно обязательно отремонтировать. Делать это самостоятельно не рекомендуется. Подобные механизмы следует сразу отдавать мастерам.

О газоанализаторе с электромагнитным клапаном смотрите далее.

Выводы и полезное видео по теме

Пример того, как срабатывает датчик утечки газа и отсекается подача топлива, показан на видео ниже:

Монтаж надежного и качественного газоанализатора, дополненного отсекающим клапаном, может стать ключевым пунктом в предотвращении утечки газа. Ведь вовремя обнаруженное вытекание топлива не просто может снизить материальный ущерб в случае взрыва, но и спасти чью-то жизнь.

Пользуетесь ли вы датчиком утечки газа? Если да, то поделитесь, пожалуйста, с нашими читателями своим опытом и впечатлениями от его использования, расскажите, довольны ли вы его работой, насколько часто бывают ложные срабатывания. Пишите свои рекомендации, добавляйте фото своего газоанализатора, задавайте интересующие вас вопросы — форма обратной связи расположена чуть ниже.

Оцените статью
Анемометры
Добавить комментарий
