Типы розжига в газовых котлах

Виды камеры сгорания и дымоход

Камеры сгорания в газовых колонках бывают двух видов — открытые и закрытые. Их название отображает суть:

• закрытая (турбированная, вентиляторная) представляет собой металлический ящик, в который вставлена горелка с раструбом наверху для установки дымохода;
• открытая (атмосферная) — это собственно весь корпус колонки, так как никакого изолированного пространства нет, просто на определенном месте установлена горелка, сверху имеется крышка с раструбом, к которому подключается дымоход.

К разным типа камеры горения необходим разный дымоход. В открытой камере забор воздуха происходит из помещения, потому необходима действенная система вентиляции, нормальный приток воздуха и атмосферный дымоход, выходящий в вентканал. Закрытая камера оснащается коаксиальным дымоходом (две трубы разного диаметра, вставленные одна в другую), который выводится через стену на улицу.

Открытая и закрытая камеры сгорания у газовых колонок требуют установки дымохода разного типа

Более стабильно при нормальных условиях работает газовая колонка с закрытой камерой сгорания, но есть у нее недостатки. Дымоход зимой может обрастать инеем, из-за чего колонка гаснет (ее тушит автоматика, контролирующая отведение продуктов сгорания).

Так что и в этом случае точно сказать, какая газовая колонка лучше сложно — зависит от многих факторов.

Гидрогенератор

Cамый простой тип поджига газовой колонки из ныне выпускаемых. Газовые колонки с пьезоподжигом разработаны так, что бы фитиль, в режиме ожидания, горел постоянно. Для запуска газовой колонки необходимо нажать и держать кнопку подачи газа, одновременно два раза нажать кнопку вырабатывающую искру, после того как фитиль загорелся необходимо подержать кнопку подачи газа в утопленном положении ещё порядка 3-5 секунд, отпустить и перевести её в рабочее положение.

Самый практичный и удобный тип поджига газовой колонки. Газовые колонки с автоподжигом разработаны на более современной платформе без постоянно горящего запальника. Для ввода в работу колонки с автоподжигом необходимо вставить в неё батарейки и нажать кнопку “включено/выключено”.

С самой колонкой в процессе выполнения вышеперечисленных действий ничего не происходит. Она просто переходит в режим ожидания. Далее в момент открытия крана горячей воды от батареек происходит поджиг горелки и колонка греет воду. При закрытии крана горячей воды, горелка полностью тухнет и колонка переходит в режим ожидания.

Cамый новый тип поджига из ныне выпускаемых. Принцип включения газовой колонки с гидрогенератором с родни типу работы гидроэлектростанции, где проходящая вода крутит турбину, которая и вырабатывает искру. Для работы колонки с гидроподжигом необходимо нажать кнопку “включено/выключено”, прибор переходит в режим ожидания.

Далее в момент открытия крана горячей воды, вода, проходящая через колонку начинает крутить гидрогенератор от которого вырабатывается искра, происходит поджиг горелки и колонка начинает греть воду. При закрытии крана горячей воды горелка полностью тухнет и переходит в режим ожидания.

Газовые колонки с гидроподжигом работают на более высоком давлении воды от 0,3 атмосферы. В случае желания установить газовую колонку с гидрогенератором советуем первоначально убедится, что давление воды в Вашей квартире не меньше 0,5 атмосферы, в иначе колонка может работать не стабильно

Как определить мощность

В первую очередь надо определиться с мощностью или производительностью газовой колонки. Это две взаимосвязанные характеристики, просто отражающие разные характеристики агрегата. Производительность — это сколько литров воды за минуту может нагреть колонка, а мощность — какое количество тепла она может выделить. Одни производители указывают мощность, другие — производительность, так что надо точно понимать что вам необходимо.

Давайте для начала разберемся, какой производительности требуется вам газовая колонка. Это зависит от количества потребителей, которые необходимо обеспечить теплой водой. Есть нормы расхода для оборудования разных видов:

• кухонная мойка, умывальник — 4 л/мин;

• душе — 7-10 л/мин.

  Чем выше мощность, тем больше размеры

Если у вас подключены к горячей воде кухонная мойка, душ и умывальник, чтобы все три точки работали одновременно и температура воды при этом не падала, необходима производительность 4 4 10 = 18 л/мин. Это очень много, ценник будет солидным. Если вы подумаете, то поймете, что одновременно все три устройства практически никогда не включаются.

Бывают ситуации когда работают вместе душ и один из кранов. Для обеспечения их горячей водой производительность должна быть 14 л/мин. Это уже чуть скромнее, но вполне достаточно для комфортного проживания. Найденное значение ищите в технических характеристиках, оно не должно быть меньше.

Теперь разберемся с мощностью. Газовые колонки могут выделить на обогрев воды от 6 кВт до 40 кВт тепла. Тут деление такое:

• на подогрев воды для одной точки водоразбора подойдет газовая колонка мощностью до 19 кВт;
• на две точки мощность должна быть от 20 кВт до 28 кВт;
• на три требуется более 29 кВт.

Теперь, вы точно сможете сказать какая газовая колонка лучше по мощности применительно к вашим потребностям.

Как проверить и заменить термопару

Главный признак неисправности датчика пламени — фитиль тухнет одновременно с отпусканием кнопки. Иногда неполадка проявляется иначе – огонек на запальнике остается, но после розжига основной горелки подача горючего снова перекрывается и котел гаснет полностью. Причины таких проблем:

• термический электрод покрылся сажей и плохо прогревается, отчего напряжение в цепи падает ниже минимума;
• прогар корпуса измерителя;
• нарушение контакта в точке «горячего» спая;
• открутилась гайка крепления, рабочий стержень перекосился и плохо прогревается запальником;
• пришел в негодность датчик тяги либо случился обрыв его электрической цепи.

Уточнение. Неисправность датчика тяги вызывает аналогичные симптомы, поскольку этот «концевик» включен последовательно с термопарой (в разрыв цепи). Чтобы исключить влияние датчика, временно замкните его провода.

Для диагностики понадобится мультиметр либо другой прибор, способный измерять низкое напряжение (до 100 мВ). Как выполняется проверка:

1. Закройте подачу газа к теплогенератору либо краном, расположенным на подводящей трубе. Снимите кожух или переднюю панель агрегата.
2. Пользуясь рожковыми ключами, открутите гайки крепления термоэлектрода и соединительной трубки. Снимите датчик пламени.
3. Внимательно осмотрите рабочий электрод, очистите его от сажи кистью и ветошью. Если при визуальной проверке обнаружены прогары, термопара безоговорочно подлежит замене.
4. Переместившись на кухню, зажгите горелку газовой плиты. Подсоедините зажимы мультиметра к центральному контакту и медной трубке. Выставьте низший предел измерения – 0.1 либо 1 В.
5. Нагревайте термоэлемент конфоркой газовой плиты, наблюдая за показаниями вольтметра.

Главное условие: исправная термопара для котла должна выдавать напряжение не менее 0.02 вольта. Если прибор показывает нули, напряжение скачет или не превышает 20 мВ, элемент нужно поменять. Современные датчики не подлежат ремонту путем перепайки.

Совет. Покупая новую термопару, всегда ориентируйтесь по марке и конкретной модели котла, дабы не запутаться в маркировках и обозначениях.

Если вам не хочется раньше времени снимать элемент, диагностику можно произвести прямо на котле. Открутив гайку, отсоедините трубку термопары от автоматики и подключите мультиметр, как описывалось выше. Удерживая клавишу, разожгите запальник и снимайте показания прибора. Недостаток метода: невозможность визуального осмотра и чистки электрода от сажи.

Устанавливая новую деталь, настройте положение нагреваемого стержня. В идеале электрод стоит горизонтально, не отклоняется вверх или вниз и хорошо омывается пламенем фитиля.

Когда необходима регулировка пламени?

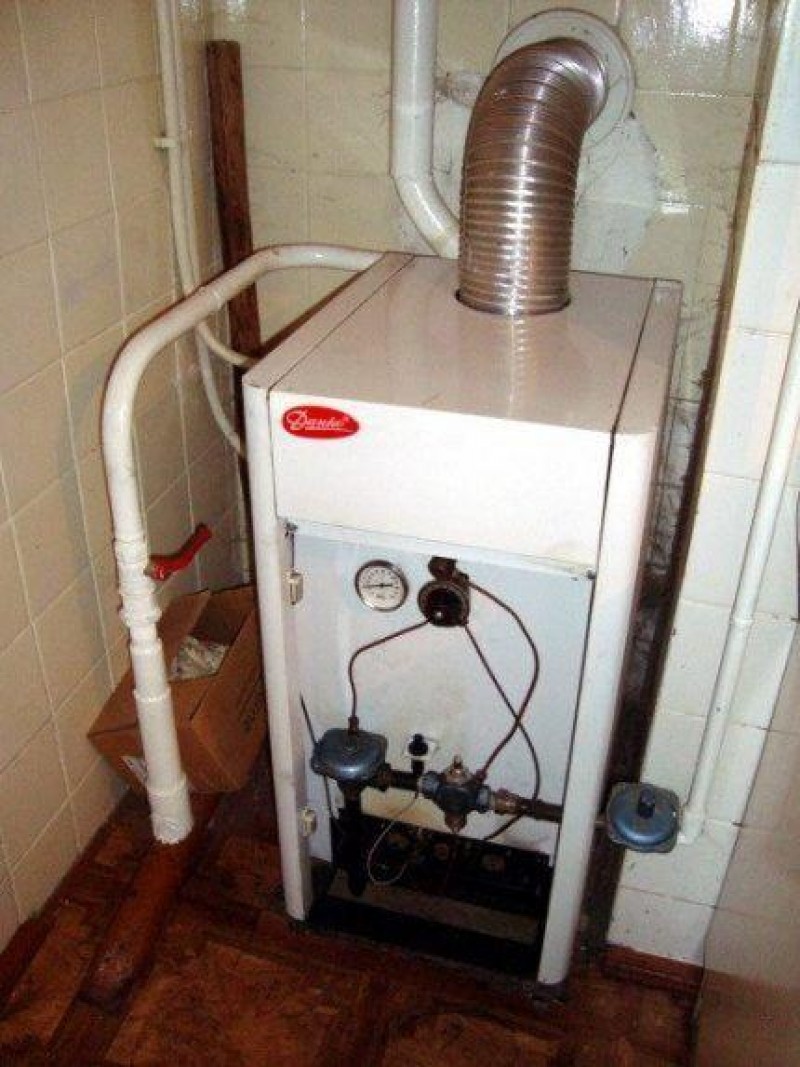

Газовый котел напольного типа занимает полезную площадь вашего помещения, поэтому такие отопительные системы подходят для частных домов. Чаще всего для таких устройств выделяют специальное помещение — котельную, в которой устанавливается котел. Настенные котлы экономят пространство, поэтому предпочтительно их устанавливают в квартирах или домах с маленькой площадью

Например, у газового котла могут снизиться показатели эффективности или может наблюдаться уменьшение пламени.

И это может происходить по следующим причинам:

• Большая мощность горелки, установленной для оборудования, которое предназначено для менее мощных горелок. В таком случае для правильного сгорания топлива не хватает места, топливо сгорает неравномерно, что приводит к тому, что на деталях оборудования быстро накапливается нагар.
• Много нагара в дымоходе может плохо влиять на тягу газового котла. Из-за этого последующий вывод продуктов горения очень слабый, воздуха поступает мало, и пламя становится желтого цвета.
• Наличие дефектов горелки — одна из причин снижения эффективности котла, но в таком случае настройка пламени не поможет не исправить проблему.
• Перепады давления при подаче газа тоже могут способствовать образованию копоти и нагара, а это существенно снизит продуктивность оборудования.

Все эти причины могут повлиять на температуру пламени в газовой горелке, в таком случае потребуется ремонт.

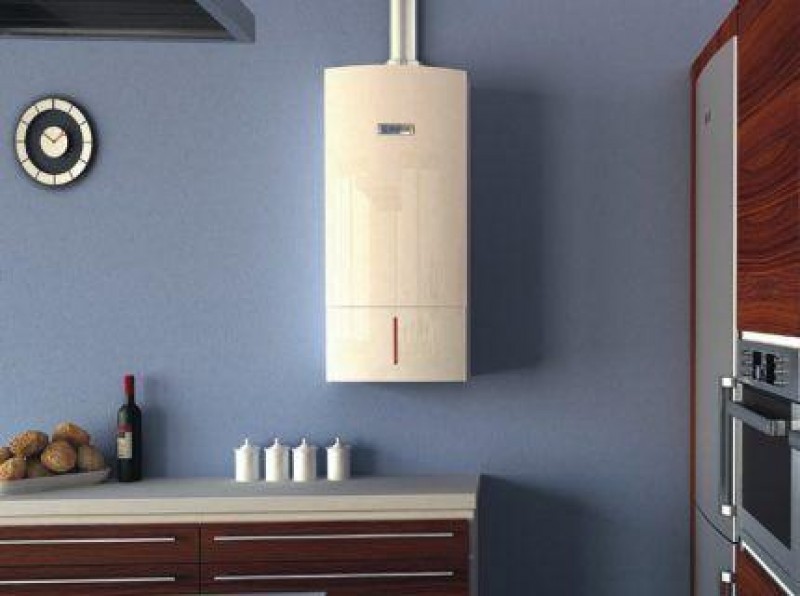

Настенные котлы отопления и газовые колонки устанавливают, чаще всего, в многоквартирных домах. Но им также может потребоваться настройка пламени горелки

Мощность или как выбрать газовые колонки

При выборе колонки для дома, необходимо обращать внимания и на такой важнейший показатель, как мощность. Он обязательно должен быть указан в паспорте. Существует три вида колонок по данному показателю – это 17-19, 22-24 и 28-31 кВт. Выбор должен основываться на том, какое количество воды одновременно нужно будет нагреть.

Если необходимо будет использовать горячую воду одновременно на кухне и в ванной, то тогда потребуется мощная колонка. Если же такое происходит крайне редко и нужды в одновременной подаче горячей воды в несколько мест отсутствует, то вполне подойдет колонка малой мощности

Однако обращая внимание на данный показатель, следует учитывать, что мощность бывает потребляемой и полезной. И, чтоб не углубляться в технические подробности, следует просто отметить, что интересовать должна именно полезная мощность

Какими бы высокими показателями и характеристиками не была наделена газовая колонка, а, как и у любого оборудования, главным показателем является безопасность. В старых колонках постоянной проблемой было то, что при отключении воды, колонка продолжала нагреваться и просто напросто сжигала сама себя. Как выбрать газовую колонку исходя из системы защиты?

Тройная система защиты:

• Если тяги нет, оборудование блокируется и само отключается.
• Если фитиль тухнет, то и подача газа прекращается и дальнейшего нагревания не происходит.
• Наличие гидравлического клапана обеспечивает защиту нагревательных элементов от перегрева.

Однако, для того, чтоб колонка служила долго, ее необходимо правильно использовать и проводить профилактику. Одним из факторов, влияющих на быстрый износ газовых колонок, является жесткая вода. Для того чтоб избежать накипи и коррозии, необходимо устанавливать специальное оборудование. Оно делает воду более мягкой и уже в улучшенном виде пропускает через нагревательную систему колонки.

Таким образом, из всего вышеперечисленного становится понятным, что выбор колонки не так сложен, как может показаться на первый взгляд. Главное учитывать собственные потребности в горячей воде и исходя из этого, выбирать современную газовую колонку с высоким уровнем безопасности и подходящей нагревательной системой. Теперь вы знаете всё про газовые колонки. Как выбрать лучшую? Для вас теперь не секрет.

Не включается запальник

Если запальник не включается, то возможная причина – загрязнение изолятора, через который высоковольтный провод проходит через корпус котла в камеру сгорания. Такая неисправность устраняется протиркой чистой ветошью изолятора. Если загрязнение очень сильное, то можно применить какой-либо растворитель и затем вытереть насухо. Иногда внутри камеры сгорания образуется налет из сажи между свечой и корпусом котла, сажа — это углерод, который является проводником и препятствует созданию искры. Устраняется такая неисправность легким постукиванием по трубопроводу, подающему газ к горелке.
Если запальник не включается, то возможная причина – загрязнение изолятора, через который высоковольтный провод проходит через корпус котла в камеру сгорания. Такая неисправность устраняется протиркой чистой ветошью изолятора. Если загрязнение очень сильное, то можно применить какой-либо растворитель и затем вытереть насухо. Иногда внутри камеры сгорания образуется налет из сажи между свечой и корпусом котла, сажа — это углерод, который является проводником и препятствует созданию искры. Устраняется такая неисправность легким постукиванием по трубопроводу, подающему газ к горелке.
Запальник включился, но при повороте ручки управления нет подачи газа на основную горелку. Конечно, причинами такой неисправности может быть термопара или электромагнитный клапан, неисправность термостата или клапана подачи. Чтобы диагностировать подобные неисправности, нужен практический опыт и вмешательство в блок автоматики, что прямо запрещает инструкция. Но чаще всего, особенно перед началом нового сезона, причиной является кокон, который свил паук в месте присоединения магистральной трубы от контроллера к основной горелке. Аккуратно откручиваем гайку и удаляем гнездо паучка.

Особенности настройки горелки котла

Рекомендуется настраивать пламя горелки, используя газоанализатор. Он показывает сведения о количестве воздуха , который смешивается с газом, а именно уровень кислорода, участвующего в процессе, и количество CO.

Как правило, CO должно быть не больше чем 50 промилле, концентрация кислорода должна быть примерно от 3 до 5%. Если его будет меньше, то вероятнее всего, что газ не будет успевать сгорать, вследствие чего, будет накапливаться много сажи, уровень СО 2 будет выше нормы, а КПД оборудования будет снижаться.

Если же воздуха будет больше нормы, то температура бытовой горелки газового котла будет слишком высокой, а это может привести к трагическим последствиям, вплоть до взрыва оборудования.

Чтобы обеспечить максимальную эффективность работы оборудования, убедитесь, что пламя газовой горелки синего цвета. Если оно желтое или сине-оранжевое, значит, необходимо провести регулировку, в противном случае газ будет сгорать не полностью и оставлять много копоти. Это в свою очередь приведет к поломке прибора

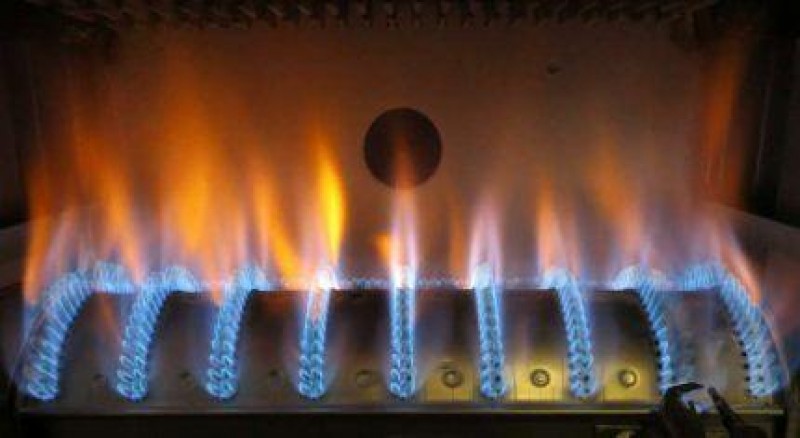

Пламя в газовой горелке должно быть синего цвета. Если вы обнаружили, что цвет имеет оранжевый оттенок, значит, попробуйте снизить количество газа. Снижайте до тех пор, пока цвет не станет синего (голубого) цвета. Такой цвет — признак оптимальной работы газового прибора.

Также рекомендуем ознакомиться с тонкостями регулировки газового котла .

Принцип действия в составе котла

Схема подключения термоэлектрического датчика в различных газоиспользующих приборах примерно одинакова. Измерительный электрод находится в зоне действия фитиля либо основной горелки, проводник присоединен к электромагниту, открывающему подачу газа.

Справочная информация. В турбированных и атмосферных теплогенераторах, подключаемых к домовой электросети, вместо термопары может применяться фотоэлектрический датчик. Он регистрирует наличие огня без непосредственного нагрева.

Как работает термопара на типа АОГВ и аналогичных аппаратах:

1. Пользователь одной рукой нажимает кнопку и принудительно открывает электромагнитный клапан подачи газа.
2. Второй рукой домовладелец включает пьезорозжиг, удерживая первую клавишу. Вспыхивает запальник.
3. Согласно инструкции по эксплуатации, кнопку необходимо держать 5—30 секунд (зависит от модели агрегата), в течение которых фитиль прогревает измерительный электрод.
4. В цепи электромагнита возникает постоянный ток, идущий от термоэлектродов. Пользователь отпускает клавишу, но подача топлива не прекращается – теперь клапан удерживает напряжение термопары.

Если в силу разных причин огонь потухнет, нагрев термоэлемента закончится, ЭДС исчезнет. Электромагнит отключится, пружина захлопнет клапан и перекроет путь топливу.

Справка. Газовые водогрейные установки, не зависящие от электроэнергии, комплектуются автоматикой различных производителей – EuroSIT, Жуковского завода, «Арбат», «Орион» и так далее. Термопара везде работает по одинаковому принципу – пока электрод греется пламенем, подача газа будет открыта.

Размеры газовых колонок и цены

Габаритные размеры газовых водонагревателей небольшие — они соизмеримы с небольшим навесным кухонным шкафчиком. Высота в среднем — 550-650 мм, ширина 300-400 мм, глубина 200-300 мм. Но при желании можно найти модели широкие и плоские, или наоборот, узкие и глубокие.

Цвета могут быть разные

Цены на газовые колонки варьируются в широких пределах. Простые модели с пьезорозжигом и оцинкованной горелкой стоят от 110$. Оборудование с электрическим розжигом и кучей сервисных функций — до 450$. Так что разгуляться есть где.

Рекомендации по хранению и разборке

Все газовые приборы требуют бережного обращения и соблюдения правил безопасной эксплуатации . Поэтому не рекомендуется самовольно устранять неисправности или выполнять разборку горелки и самого газового котла.

Для того чтобы избежать аварийных ситуаций, а также для обеспечения правильной и эффективной работы устройства, лучше всего обратиться в газовую компанию, с которой у вас заключен договор на ТО. Вызов специалиста будет самым разумным решением, ведь цена вашей жизни и жизни окружающих людей, намного выше, чем обращение к специалисту.

Что касается хранения бытовых газовых горелок, так тут все просто. Их необходимо хранить в сухом и проветриваемом помещении, чтобы избежать коррозии металлических частей.

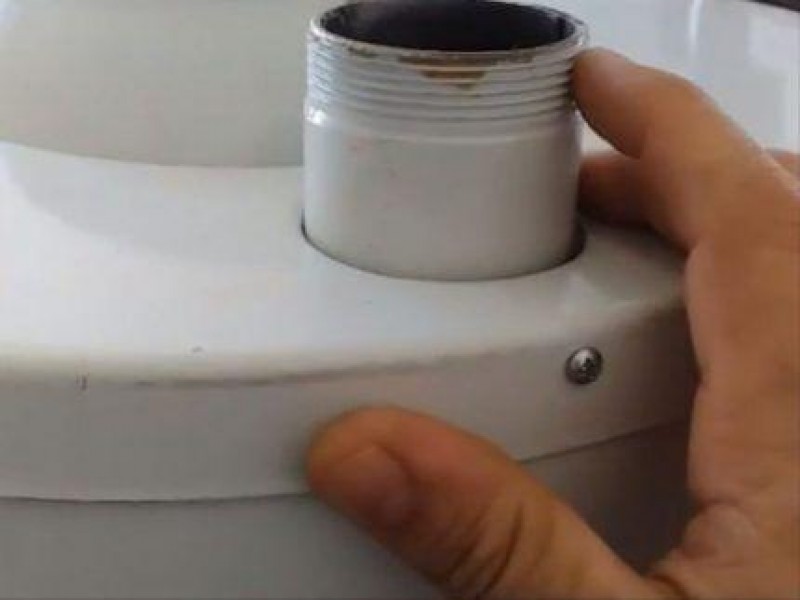

Убедитесь, что внутри отопительной системы вашего котла отсутствует влага, если выходы будут ржавыми, то, скорее всего, влага присутствует. Если вы планируете оставить газовый котел на зиму в гараже или другом, неотапливаемом помещении, тогда позаботьтесь, чтобы эти входы не были закрыты.Что нужно для естественного испарения воды

Для хранения самого котла, необходимо убедится, что на выходах для подключения труб отопления отсутствуют заглушки.

Также нужно удостовериться, что внутри отсутствует вода. Если не слить воду, то резервуар поржавеет и котел будет непригоден к использованию.

Старайтесь правильно пользоваться собственным оборудованием, если запуск горелки газового котла происходит с какими-то перебоями, значит нужно срочно выполнить диагностику и выяснить причину перебоев, в противном случае прибор может навредить вашему имуществу или жизни.

Также стоит помнить о хранении и транспортировке газовых горелок. Для этого необходимо изучить правила эксплуатации, которые написаны в документации. Такие документы должны входить в комплект при покупке оборудования. В любом случае, при выяснении каких-то неисправностей, срочно обратитесь в газовую службу или надежным специалистам, которые помогут вам решить сложившуюся ситуацию.

Самодельные агрегаты

Есть умельцы, которые переделывают отопительные системы своими руками. В интернете можно найти даже необходимые схемы изменения устройств газовых горелок, их установки и регулировки.

Обычно на изготовление отопительных систем в качестве материала используется металл. Топка из чугуна была бы куда более надежной. Тем не менее в домашних условиях использовать его не представляется возможным.

Отличным вариантом ручной работы является заказ системы у специалистов. Они смогут изготовить устройство в соответствии со всеми пожеланиями заказчика. Однако не исключена вероятность наличия в котлах дефектов, которые могут проявиться спустя некоторое время.

Для чего нужны самодельные отопительные агрегаты? Дело в том, что отмеченные варианты отличаются более низкой стоимостью. Их делают в основном из-за желания хорошо сэкономить. В то же время указанные варианты уступают своим фабричным аналогам в эффективности.

Изготавливаются обычно только твердотопливные и электрические агрегаты. Мастерить газовый, а также дизельный котел крайне опасно. Кроме того их установка в доме строго запрещена.

По принципу работы самодельное изделие ничем не отличается от покупного варианта. В нем будет сгорать горючее и нагреваться теплоноситель заполненный водой.

К основному недостатку данного агрегата можно отнести отсутствие гарантии. Заводское оборудование будет работать и выполнять свои функции. Даже если покупатель наткнется на брак, он сможет поменять продукт на другой.

В качестве горючего в агрегатах, сделанных своими руками, лучше использовать пеллеты, дрова, уголь. Эти материалы менее опасны, чем газ. На основе последнего делать отопительные устройства нельзя.

Простые твердотопливные агрегаты являются самыми популярными и распространенными самодельными устройствами. Они просты, а их конструкция во многом схожа с обычной печью. Кроме того, они отличаются универсальностью.

Как и обычная печь, данные системы способны функционировать на любом твердом топливе. Главное, чтобы горело.

Основные части газового котла.

Эффективность самодельного оборудования существенно ниже заводского. На нее оказывают влияние многие факторы.

Среди них:

• теплоизоляция;
• полнота сгорания;
• правильность выводов.

КПД агрегата напрямую зависит от температуры сгорания. Чем она выше, тем ниже эффективность. В качественных системах температура в топке поддерживается на уровне 120–150°С. Более высокие ее значения снижают сохранность труб. Это в свою очередь существенно сокращает долговечность агрегата.

При изготовлении отопительных котлов с горелкой лучше максимально обезопасить себя от возможных последствий ее работы. Поэтому следует рассмотреть отдельную покупку автоматической газовой горелки, которая будет установлена в атмосферной или дутьевой котельне.

Своими руками можно изготовить и электрические отопительные агрегаты. Их конструкция может быть различной. Все зависит от запросов человека. Самым простым вариантом является установка ТЭНа прямо в систему отопления. В таком случае отпадает необходимость в изготовлении котла.

Труба с нагревателем должна иметь достаточно большой диаметр. Она должна легко сниматься для проведения ремонта и чистки.

Отдельного внимания заслуживают системы без нагревателя. Его роль выполняет сама вода. Через нее пропускается ток, и за счет движения ионов воды происходит нагрев. Сама жидкость должна содержать соль.

Изготовить подобное устройство крайне тяжело. Электрический ток проходит непосредственно через теплоноситель, поэтому всю систему необходимо надежно изолировать.

Одной из опасностей данного устройства является электрический пробой. По сути, то же, что и короткое замыкание. Также в системе может скапливаться газ. В результате эффективность отопления снизится.

Из всего вышесказанного, лучшим вариантом является твердотопливный агрегат. Собрать его корпус можно из жаростойкой стали. Она отличается повышенной прочностью, меньшей изнашиваемостью и высокой стойкостью к термическим воздействиям.

Тем не менее жаростойкая сталь стоит дорого и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

Важно понимать, что без должного опыта и навыков, лучше не мастерить отопительную систему собственноручно. Безопасность должна быть на первом месте

Достаточно допустить даже одну неточность, и это может привести к плачевным последствиям.

Теплообменник

Нагрев воды происходит пока она течет по теплообменнику. Он представляет собой металлическую трубу, установленную над горелкой. Форма теплообменника в газовой колонке особая — в нижней части уложена змейкой труба с оребрением, затем вокруг установлен лист металла, поверх которого спиралью намотана труба. Протекая по этому длинному тракту вода нагревается от  разогретого металла.

Так выглядит теплообменник для газовой колонки

Делают теплообменники из оцинкованной стали (самый бюджетный вариант), нержавейки и меди. Самые лучшие с точки зрения эффективной передачи тепла медные. Они же самые экономичные, но и дорогие. Самые долговечные — нержавеющие, но у них намного хуже дела обстоят с передачей тепла. Какая в данном случае газовая колонка лучше — решать вам. Выбираете то качество, которое для вас важнее.

Если вы решили купить газовую колонку с медным теплообменником, не старайтесь найти дешевую модель. Для того, чтобы снизить цену, производители используют низкокачественную медь, да еще трубки делают с тонкими стенками. Такой теплообменник отслужит гарантийный срок, а потом начнутся проблемы — появится течь.

Если вы снимите кожух, то увидите в трубках свищи, через которые капает вода. Располагаются они по большей части на наружной стороне трубы, как раз в том месте, где образовывается конденсат. При нормальной толщине трубы это не страшно, но тонкие стенки быстро разъедает.

Такой теплообменник с течью не обязательно менять (он стоит примерно 1/3 от общей цены), его можно запаять. Потребуется тугоплавкий припой с температурой плавления порядка 200°C, мощный паяльник и паяльный флюс. Технология работ обычна -зачистить поврежденное место до чистого металла, обезжирить, залудить, запаять.

Устройство датчика пламени

Термопара – это элемент безопасности газового котла, вырабатывающий напряжение при нагреве и поддерживающий в открытом состоянии, пока горит запальник. Изображенный на фото датчик действует автономно, без подключения внешнего источника питания. Сфера применения – газоиспользующие энергонезависимые установки – печи, кухонные домашние плиты и водонагреватели.

Поясним принцип работы термопары, основанный на эффекте Зеебека. Если спаять или сварить концы 2 проводников из разнородных металлов, то при нагреве этой точки в цепи вырабатывается электродвижущая сила (ЭДС). Разница потенциалов зависит от температуры спая и материала проводников, обычно лежит в пределах 20…50 милливольт (на бытовой технике).

Датчик состоит из следующих деталей (устройство показано ниже на схеме):

• термоэлектрод с «горячим» спаем из двух разнородных сплавов, прикрученный гайкой к монтажной пластине рядом с пилотной горелкой котла;
• удлинитель – проводник, заключенный внутрь медной трубки, одновременно играющей роль минусового контакта;
• плюсовая клемма с диэлектрической шайбой, вставляемая в гнездо автоматического газового клапана и фиксируемая гайкой;
• существуют разновидности термопар, подсоединяемые к автоматике с помощью обычных винтовых клемм.

Примечание. Медная трубка нужна для защиты плюсового проводника от внешних наводок, создаваемых домовой сетью 220 В и другими электроприборами. Вспомните: минимальная величина напряжения термопары составляет всего 20 мВ.

Для изготовления электродов, вырабатывающих ЭДС, используются специальные металлические сплавы. Самые распространенные термические пары:

• хромель – алюмель (тип K по европейской классификации, обозначение – ТХА);
• хромель – копель (тип L, аббревиатура – ТХК);
• хромель – константан (тип E, обозначается ТХКн).

Справка. Алюмель – это сплав никеля с алюминием, марганцем и кремнием. Состав хромеля – 90% никеля, 10% хрома. Копель тоже включает никель, соединенный с медью и кремнием.

Электророзжиг

Автоматические газовые колонки имеют элеткророзжиг. Это электрогенератор искр, который активируется при открытии крана. Все остальное время газ не горит, что значительно экономит топливо. Есть электророзжиг, работающий от батареек, есть — от сети 220 В. Какая газовая колонка лучше по этому параметру выбирать приходится по обстоятельствам.

Если у вас часто отключают свет, имеет смысл выбрать модель, работающую от батареек.  Как вы понимаете, в этом случае приходится следить за тем, чтобы они «не сели». Если с электричеством проблем нет или есть резервный источник питания, лучше выбрать газовую колонку, работающую от сети 220 В.

Электророжиг управляется микропроцессором

Газовые колонки-автоматы имеют электронное управление. В корпусе установлена плата с микропроцессором, желаемая температура задается с небольшой панели управления (кнопочной или сенсорной). Тут же часто ставят небольшой жидкокристаллический экран, на котором отображается текущее состояние оборудования, температура воды, если идет ее подогрев. Такой вид газовой колонки лучший, если вы цените удобство обращения.

Недостатки — более высокая цена и требовательность к электропитанию. Электроника нуждается в стабильном напряжении 220 В с небольшими отклонениями порядка 2*3 В. Подобные параметры у нас не выдерживаются, так что для того чтобы автоматическая газовая колонка работала долго, требуется стабилизатор, причем лучше не релейный, а электронный

Он не только стабилизирует напряжение, но и выравнивает форму импульсов, что для импортных водогрейных колонок тоже очень важно.
