USR-WIFI232-630

Конвертер RS232/RS485 в WiFi/Ethernet TCP/IP со встроенной веб-страницей. Двунаправленный интерфейс MODBUS RTU (RS-232/RS-485, порты могут работать одновременно) в MODBUS TCP через 2 Ethernet порта и WiFi. Блок питания 5V в комплекте.

Описание товара

Промышленный преобразователь последовательного интерфейса в WiFi и Ethernet 2 порта Ethernet Serial To WiFi и конвертер Ethernet USR-W630, который может реализовывать двустороннюю прозрачную передачу между RS232 / RS485 и WIFI, WiFi и Ethernet, последовательный порт и Ethernet.

Два порта Ethernet: 1x WAN, 1x LAN / WAN. Два порта Ethernet (WAN и LAN) могут работать одновременно

Шлюз Modbus: Modbus TCP на Modbus RTU в двух направлениях; Modbus Polling

Аппаратный WatchDog, 24 часа стабильной работы.

Функция возврата времени ожидания, функция возврата времени.

Поддерживает функцию идентификации пакета.

Поддерживает функцию пакета пульса.

Поддерживает веб-сервер, программное обеспечение для настройки, последовательную / сетевую AT-команду для настройки модуля.

Стандарт WIFI: 2,4 ГГц 802.11b/g/n

Режим работы: TCP-сервер / TCP-клиент / UDP-сервер / UDP-клиент / HTTP-клиент.

Поддерживает AP, STA, AP+STA.

EFT: Пройденный тест EFT, когда в цепи присутствует мгновенный высокий ток (например, молния, выключатель питания и т. Д.), Он может убедиться, что оборудование устройства не повреждено. Мощность: 2 кВт, интерфейс Ethernet 232 485: 2 кВт.

1.Режим Modbus Polling

В этом режиме он поддерживает взаимное преобразование Modbus TCP и Modbus RTU.

2. Heartbeat Packet Function

USR-W630 поддерживает сетевой пакет пульса и последовательный пакет пульса. Пакет пульса сети уведомляет сервер о том, что он находится в активном состоянии, и поддерживает нормальное соединение с сервером, непрерывно отправляя пакет пульса. Пакет пульса последовательного порта уведомляет последовательное устройство о том, что USR-W630 находится в активном состоянии, и берет на себя инициативу, чтобы захватить данные датчика не может быть инициатива, чтобы нажать.

3. Socket Distribution Protocol

USR-W630 поддерживает SDP, вы можете добавить определенный заголовок в последовательные данные. Он отправит данные в другой сокет другим заголовком. Данные, полученные из другого разъема, будут добавлены в другой заголовок, прежде чем они будут отправлены в последовательный порт.

4. Regular Restart Function

USR-W610 поддерживает функцию перезапуска по времени и времени, что делает систему более стабильной.

Применение

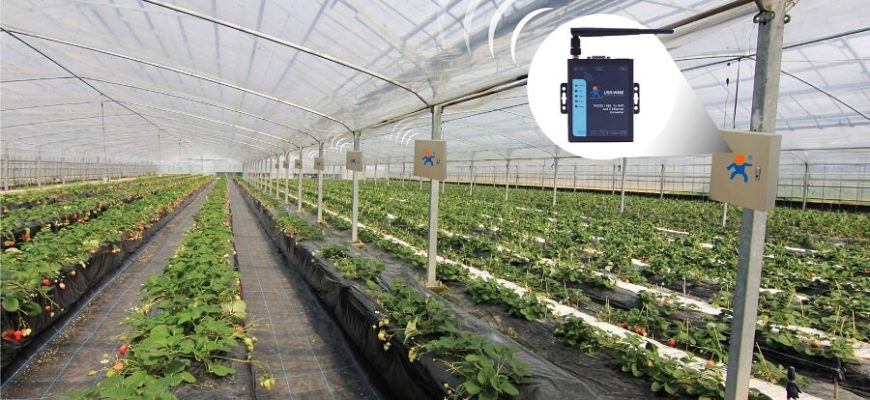

Умное Сельское хозяйство

1. Мониторинг ситуации в теплице, такой как уровень использования водных ресурсов, удобрений и так далее.

2. Для получения информации о сельскохозяйственных угодьях и мониторинга внезапных стихийных бедствий.

3. Полностью автоматизированная работа без вмешательства человека, обеспечивающая точный контроль сельского хозяйства.

1. Согласно среде сайта, выбрать WiFi или проводные сети.

2. В режиме реального времени обнаружение продуктов утечки воздуха, смешанных в стяжках бутылок.

3. Высокая чувствительность передачи данных мониторинга, точные данные могут обеспечить мониторинг без пропусков.

Цена с НДС

Конвертер RS232/RS485 в WiFi/Ethernet TCP/IP со встроенной веб-страницей. Виртуальный COM порт для RS-232/RS-485 через WiFi/Ethernet. Блок питания 5V в комплекте.

Преобразователь последовательного интерфейса в Wi-Fi и Ethernet USR-W610, который может осуществлять двустороннюю прозрачную передачу между RS232 / RS485 и Ethernet / WiFi. Благодаря простой настройке через веб-сервер или программное обеспечение для настройки можно назначать рабочие данные, реализовывать последовательные данные и прозрачную передачу пакетов данных TCP / IP с помощью преобразователя.

Характеристики

Products Iteration

Двойной интерфейс питания и функция опроса Modbus.

Functional Block Diagram

EFT

USR-W610 прошел тест EFT, когда в цепи присутствует мгновенный высокий ток (например, молния, выключатель питания и т. Д.), Он может гарантировать, что оборудование устройства не повреждено.

Power: 2KV Ethernet interface 232 485: 2KV

ESD

WatchDog

Work Mode

В этом режиме все передаваемые / принимаемые данные не анализируются между последовательным портом и интерфейсом WiFi. Это минимизирует сложность использования пользователем.

В этом режиме последовательные данные будут отправляться на HTTP-сервер с помощью HTTP-запроса GET / POST / PUT.

В этом режиме пользователь может запрашивать /устанавливать параметры с помощью последовательных AT commands или сетевых AT commands.

Особые возможности

USR-W610 поддерживает SDP, вы можете добавить определенный заголовок в последовательные данные. Он отправит данные в другой разъем другим заголовком. Данные, полученные от разных разъемов будет добавлены другие заголовоки, прежде чем они будут отправлены в серию.

USR-W610 поддерживает время и функцию рестарта времени, которая делает систему более стабилизированной.

1. Интеллектуальные решения для сбора данных о мощности

2. Умное Сельское хозяйство

Файлы для разработки

Снят с производства, рекомендуемая к замене модель USR-W630

USR-WIFI232-630 преобразователь последовательных интерфейсов в WiFi это сетевой сервер WiFi, который используется там, где требуется подключение устройств с интерфейсом RS232/RS485 к сети WIFI или Ethernet.

USR-WIFI232-630 преобразователь последовательного интерфейса в WiFi это сетевой сервер WiFi, rкоторый используется там ,где требуется подключение устройств с интерфейсами RS232/RS485 к сети WIFI или Ethernet. Имеется двухканальный порт RJ45.

Характеристики преобразователь последовательного интерфейса RS232/RS485 в WiFi

Область применения преобразователя интерфейсов RS232/RS485 в WiFi

Применение беспроводного преобразователя интерфейсов RS232/ RS485

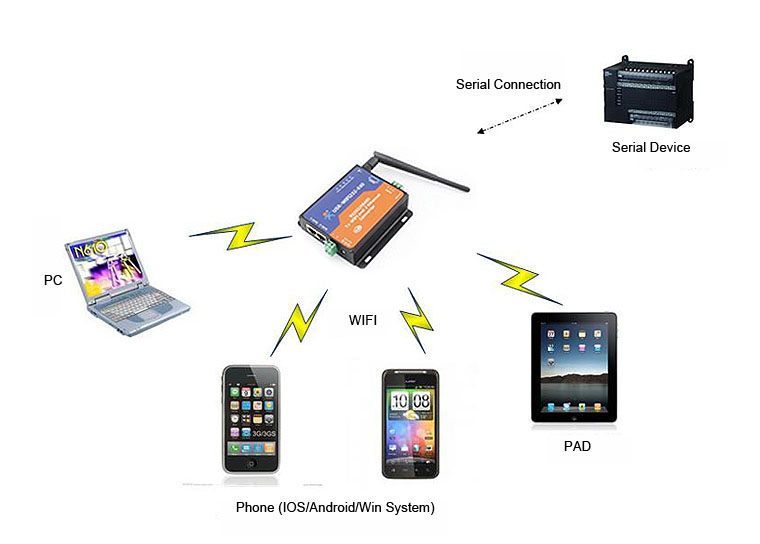

1.630 работает в качестве as AP (эквивалентно  WIFI)

2.630 работает как  STA (подключен к беспроводному шаршрутизатору)

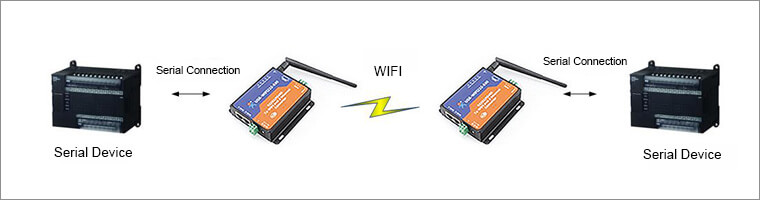

3.630 используется в качестве удлинителя для последовательного порта

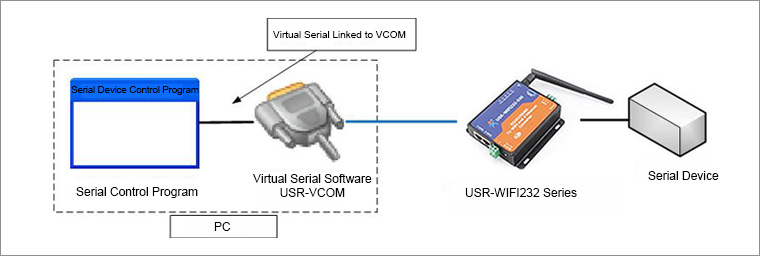

4. Применение Виртуального COM портаVirtual Serial Software (USR-VCOM)

5. Подключение цепочкой (гирляндой)  – двойное применение Ethernet (использование обеbх портов Ethernet)

Простая прозрачная передача данных

Прозрачная передача данных означает, чтобы не передавалось, наше устройство играет роль канала связи и  передает данные получателю без изменения. Оборудование мониторинга на местах передает своим портом данные в устройство прозрачной передачи данных преобразователь последовательного интерфейса, терминал CUP принимает данные через последовательный и упаковывает данные.

Различные способы настройки параметров

Загрузите утилиту настройки,  найдите преобразователь в локальной сети LAN, зная IP адрес, MAC адрес, или номер версии. Затем установите нужные вам параметры, или оставьте заводские настройки.

Настройка посредством АТ команд,  оправляемых в последовательный порт устройства Пользователь может настроить параметры модуля самостоятельно, без необходимости подключения ПЭВМ. Этот метод можно использовать в следующих случаях: пользователю необходимо настроить свой IP адрес и IP адрес удаленного устройства прямо на месте монтажа устройства. АТ команды могут выполнить такую задачу. После того как ваше устройство с микроконтроллером подключается к модулю  преобразователю последовательного интерфейса по интерфейсу TTL (UART), микроконтроллер может настраивать преобразователь с помощью АТ команд.
