Оптические датчики расстояния
Заводам и производственным компанию ежедневно приходится бороться за конкурентоспособность своей продукции. Для оптимизации и повышения общей эффективности производства компании совершенствуют технологические процессы.
Повышение технологичности требует от датчиков того или иного процесса все большей скорости, точности, продолжительной и безотказной работы.

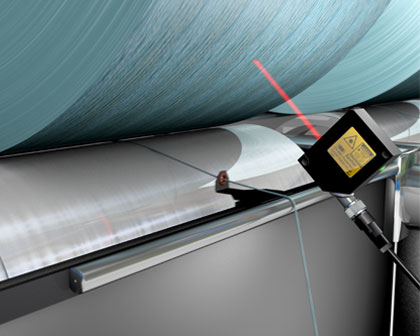

Одним из самых популярных датчиков современного производственного процесса является оптический датчик расстояния. Лазерные датчики расстояния – это оптоэлектронное устройство для определения дистанции до того или иного объекта. Бесконтактное измерение расстояния имеет несчетное количество применений. Например, датчик расстояния оптический используют для определения габаритов (толщины, высоты, длины, ширины), контроля минимального или максимального расстояния, позиционирования, уровня наполнения или опорожнения резервуара и т. д.
Промышленный оптический дальномер работает по одному из двух основных принципов:

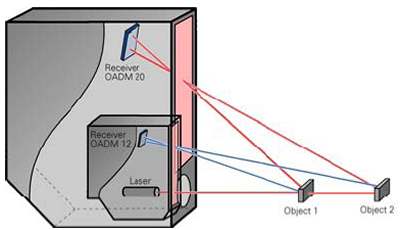

В зависимости от принципа измерения датчики различаются по сфере применения. Так например, триангуляционный лазерный датчик позволяет производить измерения с точностью до единиц миллиметров и коротким временем измерения (всего несколько миллисекунд), в то время как принцип измерения времени пролета луча позволяет производить измерения на расстояниях превышающих несколько тысяч метров, но точность составит несколько сантиметров.
Выбирая промышленный лазерный дальномер необходимо также обратить внимание на производителя, диапазон измерения, разрешение или точность измерения, время или частота измерения, тип выходного сигнала, напряжение питания, температурный режим эксплуатации.
Современные широкоизвестные производители лазерного датчика расстояния: Baumer, IFM, Leuze, Astech, Micro-Epsilon, Balluff, Datalogic, Omron, Dimetix, TR Electronic, Sick, Sensopart, Di-soric, Pepperl-Fuchs.
Наиболее популярные модели лазерных датчиков расстояния , позволяющие решить большинство задач:
Задать вопрос
Задайте свой вопрос, мы свяжемся с Вами и ответим на все вопросы.
Лазерный датчик расстояния RGK DP100 – топовая модель промышленного дальномера в линейке бренда, которая отличается от младших версией увеличенным до 100 метров рабочим диапазоном и более высокой максимальной скоростью измерений – 20 Гц, которая требуется для контроля динамичных производственных или строительных процессов на большом расстоянии.
Ключевые преимущества
Лазерный датчик расстояния RGK DP100 направляет на объект красный лазерный луч и рассчитывает расстояние на основе скорости отражения лазера от целевой поверхности. В случаях, когда планируется выполнять замеры на большое расстояние или объект плохо отражает лазерные лучи, рекомендуется использовать отражатель – такое решение поможет повысить точность и стабильность данных.
Функционал
Специалисту доступен выбор режима непрерывных измерений, регулировка порога срабатывания и других параметров. Так, например, можно установить формат передачи полученных результатов, который поддерживает другое оборудование измерительной системы, настроив скорость обмена информацией, битность, четность данных.
Технические характеристики
Лазерный дальномер RF51 измеряет с миллиметровой точностью дистанцию до объектов с практически любой поверхностью, в том числе и горячей светящейся поверхностью раскалённых металлов и хорошо работает в условиях яркого освещения, в том числе и на открытом воздухе при солнечном свете. Дальномер RF51 представляет собой аналог дальномера LDM51A Lumos и поставляется в открытом модульном исполнении, предназначенном для конструкторов и разработчиков.
Лазерный датчик RF51 представляет собой опто-электронный бесконтактный измеритель расстояния для промышленного применения, в том числе в тяжелых условиях. Принцип действия датчика – измерение методом сравнения фаз сигналов с амплитудной модуляцией. Датчик излучает тонкий, хорошо видимый лазерный луч красного цвета, что позволяет легко и точно установить датчик в правильном положении. Датчик имеет современные интерфейсы, входы управления, сигнальные и аналоговые выходы.
Установка параметров датчика и выдачи результатов измерений выполняется через компьютер. Единицы измерения задаются пользователем. Прибор располагает следующими функциями – программируемый вход и выход начала работы, 2 переключающих выхода с произвольно задаваемыми предельными значениями. Индикатор состояния на задней стенке сигнализирует о текущем состоянии прибора. Датчик обеспечивает измерение расстояния с миллиметровой точностью на подвижных и неподвижных объектах с различной отражающей поверхностью без использования отражателя. Датчик имеет широкий диапазон питающего напряжения и малую потребляемую мощность. Безопасный лазерный излучатель 2-го класса гарантирует высокий уровень охраны труда обслуживающего персонала. Реальная эффективность использования лазерных дальномеров зависит от отражающих свойств объекта измерения, от влияния внешнего освещения и от атмосферных условий.
Лазерный дальномер LDM51A Lumos измеряет с миллиметровой точностью дистанцию до объектов с практически любой поверхностью, в том числе и горячей светящейся поверхностью раскалённых металлов и хорошо работает в условиях яркого освещения, в том числе и на открытом воздухе при солнечном свете. Дальномер LDM51 Lumos использует модулированный видимый лазерный луч с минимальной дивиргенцией (расхождением) луча.
Дистанция (расстояние до объекта) от 0,1 до 200 м (с отражателем) и до 100 м на любой поверхности
Дальномер Astech LDM51/R имеет прочный корпус из алюминия и (опционально) встроенный обогрев и может безопасно и надёжно работать даже в экстремально сложных условиях окружающей среды. Сфера применения датчиков включает в себя:
• Измерение расстояния (дистанции) в системах автоматизации процессов. • Решение задач позиционирования в области транспорта и логистики. • Измерение расстояний в строительстве, лесном хозяйстве, при обработке. • Контроль процессов в сталепрокатной индустрии. • Измерение расстояния до горячей поверхности выше 1300°С. • Мониторинг позиционирования машин и оборудования. • Мониторинг зданий, сооружений и больших технических систем. • Мониторинг позиционирования кранов, определение высоты кранов. • Измерение уровня наполнения жидких и сыпучих материалов. • Контроль положения объектов в труднодоступных местах. • Контроль состояния резервуаров, труб, контейнеров итд. • Контроль положения подъемных механизмов, лифтов итд. • Контроль положения машин, подвижных механизмов, кораблей, итд.
Лазерный датчик LDM51A Lumos представляет собой опто-электронный бесконтактный измеритель расстояния для промышленного применения, в том числе в тяжелых условиях. Принцип действия датчика – измерение методом сравнения фаз сигналов с амплитудной модуляцией. Датчик излучает тонкий, хорошо видимый лазерный луч красного цвета, что позволяет легко и точно установить датчик в правильном положении. Датчик имеет современные интерфейсы, входы управления, сигнальные и аналоговые выходы.
Датчики расстояния лазерные
Каталог промышленных оптических датчиков расстояния – лазерных дальномеров Balluff, Banner, IFM Electronic, Leuze Electronic, Pepperl+Fuchs, SICK с аналоговыми выходами 4-20 мА, 0-10 В или цифровыми интерфейсами на различные диапазоны измерения. Бесконтактное измерение расстояние – постоянно возникающая задача в современном производстве, решить ее помогут лазерные датчики расстояния, представленые в данном разделе каталога.
Промышленные лазерные датчики расстояния с аналоговым и цифровыми выходами являются популярным способом решения задач по бесконтактному позиционированию объектов на производстве и в складской логистике, точному измерению расстояния, определению габаритов и т.п. Наибольшее распространение получили триангуляционные лазерные дальномеры и лазерные датчики расстояния, работающие на принципе измерения времени пролета светового луча. Максимально высокое разрешение имеют триангуляционные лазерные датчики расстояния, однако, их применение ограничено небольшими диапазонами измерения и высокой стоимостью. Измерители, фунционирующие на принципе пролета луча, являются менее точными, но большие диапазоны измерения и разумная стоимость – их несомненные достоинства. Лазерные датчики расстояния могут работать с отражением от объекта измерения, так и с отражением от высокоотражающей пластины – рефлектора. Во втором случае, промышленные лазерные дальномеры имеют очень большие диапазоны измерения от нескольких десятков метров. Применение рефлектора позволяет получать стабильные результаты измерения. К преимуществам лазерных датчиков расстояния так же относят высокую скорость измерения и реакции, узкий луч и маленькое световое пятно, а так же большой выбор выходных сигналов и интерфейсов. Для заказа доступны лазерные оптические дальномеры с аналоговыми выходами 4-20 мА или 0-10 В, а так же с популярными цифровыми интерфейсами. В нашем каталоге лазерных датчиков расстояния мы подобрали наиболее современные модели от известных мировых производителей, таких как Balluff, Banner Engineering, Datalogic, Leuze Electronic, IFM Electronic, Pepperl + Fuchs, SICK. Селектор и подробные описания позволяют выбрать и купить лазерный датчик расстояния подходящий под конкретную задачу.
Теги: Датчики расстояния SICK / Датчики расстояния Balluff / Датчики расстояния Banner / Датчики расстояния IFM Electronic / Датчики расстояния Leuze Electronic / Датчики расстояния Pepperl+Fuchs
Промышленный лазерный дальномер высокого разрешения. Прибор отличается высокой стабильностью показаний датчика даже в условиях перепада температур, при работе
с со статичными или подвижными объектами.
Прибор имеет три варианта внешних выводов: RS 232, RS 485 и налоговый выход 4-20 мА. Это позволяет использовать его как для активных высокоточных измерений, так и в качестве элемента пассивной сигнализации о превышении заданного порогового значения
