Здравствуйте админ! На моём ноутбуке не загружается Windows 10. Статью на вашем сайте о восстановлении загрузчика читал, но она к сожалению мне не помогла, хотя испробовал все приведённые в ней способы. В комментариях к статье один пользователь посоветовал мне создать загрузчик Windows 10 заново, но подробностей не привёл. Скажите, как это можно сделать?

Привет друзья! Если ваша Windows 10 не загружается из-за проблем с файлами, ответственными за загрузку операционной системы, располагающимися на скрытом шифрованном (EFI) системном разделе FAT32 (размер 99 Мб), то можно удалить этот раздел и затем создать заново. В результате файлы загрузчика обновятся и вполне возможно такое решение приведёт к успешной загрузке Windows. Здесь не лишним будет заметить, что за загрузку Windows отвечают файлы конфигурации хранилища загрузки (BCD) в папке Boot и менеджер загрузки системы (файл bootmgr).

Шифрованный (EFI) системный раздел FAT32, размер 99 Мб, можно увидеть в “Управлении дисками” вашего компьютера. Нам также придётся удалить первый раздел со средой восстановления (499 Мб), так как после пересоздания загрузчика она перестанет функционировать (среду восстановления можно будет позже создать заново).

Microsoft Reserved Partition

Ещё мы создадим заново не отображаемый в Управлении дисками служебный раздел MSR, обязателен для разметки GPT в системах UEFI (размер 16 Мб).

Microsoft Reserved Partition

Итак, перед работой ещё раз уточним, какие именно разделы мы будем удалять и затем создавать заново:

1. Раздел (499 Мб) содержащий среду восстановления Windows 10 (от данного раздела можно избавиться и пользоваться при необходимости средой восстановления, находящейся на загрузочном носителе с Win 10).

2. Раздел (99 Мб), шифрованный (EFI) системный раздел, содержащий все файлы загрузчика Windows 10.

3. Служебный раздел MSR (Microsoft System Reserved) 16 Мб, обязательный для разметки дисков GPT.

Microsoft Reserved Partition

Загружаем ноутбук с загрузочной флешки с Windows 10 и в начальном окне установки системы жмём клавиатурное сочетание Shift + F10,

Microsoft Reserved Partition

открывается окно командной строки, вводим команды:

(выводит список физических дисков).

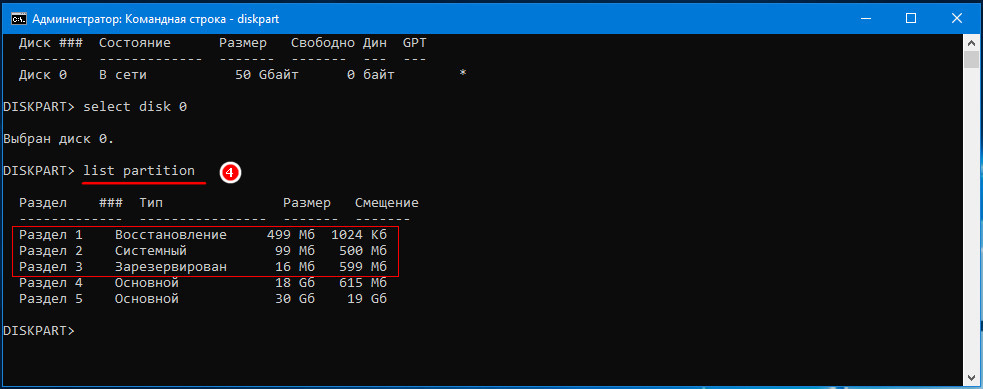

(показ всех разделов выбранного диска, первые три раздела будем удалять).

del par override (удаляем раздел, для удаления раздела ESP и MSR или раздела OEM-изготовителя ноутбука, необходимо указать параметр override)

Всё, все три скрытых раздела мы удалили.

Microsoft Reserved Partition

Microsoft Reserved Partition

(выводим список дисков).

(форматируем его в файловую систему FAT32).

creat par msr size=16 (создаём раздел MSR 16 Мб)

(выводятся все разделы жёсткого диска).

(выходим из diskpart)

Создаём загрузчик командой

, так как буква диска операционной системы в среде восстановления (C:).

Файлы загрузки успешно созданы.

Перезагружаемся и Windows 10 должна загрузиться.

Microsoft Reserved Partition

Выделите и нажмите

  • ^ a b c “Windows and GPT FAQ – Microsoft Learn”. 1 June 2017. Retrieved 2023.
  • “PARTITION_INFORMATION_GPT structure (winioctl.h)”. docs.microsoft.com. 5 December 2018. Retrieved 2020.
  • “How Dynamic Disks and Volumes Work – Microsoft Learn”. 8 October 2009. Retrieved 2023.
  • “UEFI/GPT-based hard drive partitions”. docs.microsoft.com. 2 May 2017. Retrieved 2020.
  • “Recommended UEFI-Based Disk-Partition Configurations”. docs.microsoft.com. 30 October 2012. Retrieved 2020.

Для чего нужен раздел “MSR (зарезервировано)”?

При установке/переустановке операционной системы Windows многие могли заметить один или несколько небольших разделов (от 100 до 500 MB), находящихся среди знакомых и привычных локальных дисков C, D и т.д. Как правило это раздел “Зарезервировано системой”, “Восстановление” и “MSR зарезервировано”. При разбивке жесткого диска на локальные разделы во время установки ОС можно обратить внимание, что они создаются автоматически.

В данной статье мы подробнее остановимся на разделе MSR (зарезервировано). Вы узнаете что это такое, для чего нужен, когда создается и можно ли его удалить.

Назначение раздела

На сегодняшний день под ОС Windows существуют два основных стандарта файловой разметки жестких дисков. Это MBR и GPT. О них мы уже рассказывали в предыдущих статьях. Так вот раздел MSR (зарезервировано) встречается только на GPT.

Это скрытая системная зарезервированная область жесткого диска, которая может использоваться для различных потребностей операционной системы и ее файлового хранилища. Например для преобразования простого тома в динамический.

Многие ошибочно полагают, что в MSR разделе находится загрузчик/загрузочная запись Windows (по аналогии со скрытым разделом “Зарезервировано системой” на разметке MBR). Но это не так.

Как он появился?

MSR (зарезервировано) создается автоматически при разбивке жесткого диска на локальные разделы в стандартном установщике Windows. Но только при условии, что вы загрузились в EFI/UEFI режиме с носителя, поддерживающего данные режим.

Microsoft Reserved Partition

Автоматическое создание скрытых разделов при разбивке жесткого диска стандартным средством установщика Windows

Можно ли удалить?

Несмотря на то, что данный скрытый системный раздел не содержит в себе загрузчика операционной системы, и если вы его удалите Windows по прежнему будет нормально запускаться, делать этого мы крайне не рекомендуем. Связано это с тем, что возможно в дальнейшем, когда вам нужно будет что – либо сделать с своими локальными дисками, например расширить или наоборот сжать какой – нибудь из них, из-за отсутствующего MSR (зарезервировано) сделать это может не получиться.

Да и какой смысл от его удаления, если в окне “Компьютер” он не отображается среди локальных дисков (то есть никак не мешает), а размер его составляет не более 500 мегабайт, освободив которые вы практически ничего не выиграете.

Установка в данную область жесткого диска невозможна. Раздел зарезервирован производителем

Microsoft Reserved Partition

Ошибка при установке: Установка Windows в данную область жесткого диска не возможнаПомогите пожалуйста. Не могу установить виндовс на компьютер на каждом разделе диска пишет.

Раздел жесткого дискаПомогите!немогу удалить раздел хдд!при установке win7 создался раздел емкостью 0мб.я пробовал и.

Пропал раздел жесткого дискаВсем привет! У меня такая проблема: Хотел разделить жеский с установленной Win 7, чтобы установить.

Пропал раздел жесткого дискаВсем привет! Суть проблемы: купил новый компьютер, начал устанавливать винду, в установщике.

Ничего не понял из инструкции. ОС не грузится, а установочный диск не может переустановить систему.

Наверное надо искать как отформатировать жесткий диск в БИОСе.

Диск чистить надо ото всего ибо, либо ставить win 7 с EFI лоадером, это описано в куче статей как сделать и требует распаковки образа и добавки файлов.

Андрей1224, никаких разделов ещё с висты создавать не надо — само создаст если надо. Тут иное.

Заказываю контрольные, курсовые, дипломные и любые другие студенческие работы здесь.

Пропал раздел жесткого дискаУстановил windows 7 и пропал диск. Делаю всё как описано в других темах и ничего не выходит.

Пропал раздел жесткого дискаЗдраствуйте! До сегодняшнего дня у меня стояла Windows XP, В Компьютере 2 жестких диска, один на 40.

Не могу создать раздел жесткого дискаПриобрел ноутбук HP Paviloin g7 Notebook PC. У него всего 1 системный раздел с объемом 750 Гб (если.

Можно ли удалить OEM раздел с жесткого диска ?У меня простой Пк ( не ноутбук) Все время при переустановки не было этого раздела, а сегодня он.

Установка Windows на данный диск невозможна (решение)

Microsoft Reserved Partition

Если же все-таки выбрать этот раздел и нажать «Далее» в программе установки, вы увидите ошибку сообщающую, что нам не удалось создать новый или найти существующий раздел с предложением просмотреть дополнительные сведения в файлах журнала программы установки. Ниже будут описаны способы исправить такую ошибку (которая может возникать в программах установки Windows 10 — Windows 7).

Про анемометры:  Как подключить газовый котел | Строительный портал

По мере того, как все чаще на компьютерах и ноутбуках пользователей встречается разнообразие в таблицах разделов на дисках (GPT и MBR), режимов работы HDD (AHCI и IDE) и типов загрузки (EFI и Legacy), учащаются и ошибки при установке Windows 10, 8 или Windows 7, вызванные этими параметрами. Описываемый случай — как раз одна из таких ошибок.

Примечание: если сообщение о том, что установка на диск невозможна сопровождается информацией об ошибке 0x80300002 или текстом «Возможно, этот диск скоро выйдет из строя» — это может быть вызвано плохим подключением диска или кабелей SATA, а также повреждениями самого накопителя или кабелей. Данный случай не рассматривается в текущем материале.

Исправление ошибки «Установка на данный диск невозможна» с помощью настроек БИОС (UEFI)

Чаще всего указанная ошибка происходит при установке Windows 7 на старых компьютерах с БИОС и Legacy загрузкой, в тех случаях, когда в БИОС в параметрах работы SATA устройств (т.е. жесткого диска) включен режим AHCI (или какие-либо режимы RAID, SCSI).

Microsoft Reserved Partition

Решение в данном конкретном случае — зайти в параметры БИОС и изменить режим работы жесткого диска на IDE. Как правило, это делается где-то в разделе Integrated Peripherals — SATA Mode настроек БИОС (несколько примеров на скриншоте).

Microsoft Reserved Partition

Но даже если у вас не «старый» компьютер или ноутбук, этот вариант также может сработать. Если же вы устанавливаете Windows 10 или 8, то вместо включения IDE режима, рекомендую:

  • Включить EFI-загрузку в UEFI (если она поддерживается).
  • Загрузиться с установочного накопителя (флешки) и попробовать установку.

Правда в этом варианте вам может встретиться другой тип ошибки, в тексте которой будет сообщаться, что на выбранном диске находится таблица MBR-разделов (инструкция по исправлению упомянута в начале этой статьи).

Почему такое происходит я и сам не до конца понял (ведь драйвера AHCI включены в образы Windows 7 и выше). Более того, воспроизвести ошибку я смог и для установки Windows 10 (скриншоты как раз оттуда) — просто изменив контроллер диска с IDE на SCSI для виртуальной машины Hyper-V «первого поколения» (т.е. с БИОС).

Microsoft Reserved Partition

Будет ли появляться указанная ошибка при EFI-загрузке и установке на диск, работающий в IDE-режиме, проверить не смог, но допускаю подобное (в этом случае пробуем включить AHCI для SATA дисков в UEFI).

Сторонние драйвера контроллера дисков AHCI, SCSI, RAID

В некоторых случаях проблема вызвана специфичностью оборудования пользователя. Наиболее распространенный вариант — наличие кэширующих SSD на ноутбуке, многодисковые конфигурации, RAID-массивы и SCSI карты.

Эта тема затронута у меня в статье Windows не видит жесткий диск при установке, а суть сводится к тому, что, если у вас есть основания предполагать, что особенности оборудования являются причиной ошибки «Установка Windows не данный диск невозможна», первым делом следует зайти на официальный сайт производителя ноутбука или материнской платы, и посмотреть, а есть ли там какие-то драйвера (как правило, представленные в виде архива, а не установщика) для SATA-устройств.

Если есть — загружаем, распаковываем файлы на флешку (там обычно присутствуют inf и sys файлы драйвера), а в окне выбора раздела для установки Windows нажимаем «Загрузить драйвер» и указываем путь к файлу драйвера. А уже после его установки, становится возможной и установка системы на выбранный жесткий диск.

Microsoft Reserved Partition

А вдруг и это будет интересно:

Драйвер устанавливаю со внешнего ссд винда устанавливается с флешки, но ошибку выдает все равно, пробовал несколько раз, ноут acer aspire e1 751 перебрал внутри недавно. Acer aspire e 1 731 Полностью форматнул диск.

Здравствуйте! Вчера писал Вам по поводу того, что Биос не видит загрузочную флэшку. Проблему решить удалось, спасибо. Но теперь появилась новая — «Установка Windows на данный диск невозможна. Возможно, оборудование компьютера не поддерживает загрузку с данного диска. Убедитесь, что контроллер данного диска включен в меню BIOS компьютера.» Такая ошибка выдаётся, если пробовать установить на неразмеченную область. Если же создать разделы, то ошибка уже «Нам не удалось создать новый или найти существующий раздел». Её тоже никак не получается исправить. Ноутбук Asus X540S. На IDE переключится возможности нет, в биосе только ACHI. Драйвера на эту модель не нашёл, о которых Вы писали ранее в комментариях. Флэшку сделал через Rufus для MBR, в биосе включил Legacy и CSM, хотя диск вроде как GPT. Но при создании флэшки для GPT она даже не начинает загружаться, хотя биос её видит.

А что за систему устанавливаете? Не 7-ку случайно? Тогда попробуйте подключить флешку к разъему USB 2.0 и устанавливать в неразмеченную область.

я не могу поставить на ide диск ни 7у ни 10 — ошибка. убедитесь что контроллер данного диска включен в биос, и диски менял на ahci и на ide ставил — ни ставится система ни в какую, дисков нескольшо штук перепробовал — не ставится система AMI биос — пробовал на MSI , Biostar и еще на какой то плате

Здравствуйте. Флешку к USB 2.0 пробовали ведь подключать?

При установке/переустановке операционной системы Windows многие могли заметить один или несколько небольших разделов (от 100 до 500 MB), находящихся среди знакомых и привычных локальных дисков C, D и т.д. Как правило это раздел «Зарезервировано системой», «Восстановление» и «MSR зарезервировано». При разбивке жесткого диска на локальные разделы во время установки ОС можно обратить внимание, что они создаются автоматически.

Многие ошибочно полагают, что в MSR разделе находится загрузчик/загрузочная запись Windows (по аналогии со скрытым разделом «Зарезервировано системой» на разметке MBR). Но это не так.

Несмотря на то, что данный скрытый системный раздел не содержит в себе загрузчика операционной системы, и если вы его удалите Windows по прежнему будет нормально запускаться, делать этого мы крайне не рекомендуем. Связано это с тем, что возможно в дальнейшем, когда вам нужно будет что — либо сделать с своими локальными дисками, например расширить или наоборот сжать какой — нибудь из них, из-за отсутствующего MSR (зарезервировано) сделать это может не получиться.

Да и какой смысл от его удаления, если в окне «Компьютер» он не отображается среди локальных дисков (то есть никак не мешает), а размер его составляет не более 500 мегабайт, освободив которые вы практически ничего не выиграете.

На жестких дисках большинства компьютеров под управлением Windows традиционно имеется два раздела — системный и пользовательский, по крайней мере так показывает Проводник. На самом деле разделов больше, просто некоторые из них являются скрытыми, не имеющими буквы, в чём легко убедиться, открыв штатную оснастку управления дисками. Смысл их скрывать, надеемся, понятен всем. Они содержат важные данные.

Намеренное или случайное удаление которых может привести к тому, что Windows станет работать некорректно или даже не сможет загрузиться.

Microsoft Reserved Partition

Другое дело здоровый к ним интерес, многим ведь, наверное, хотелось бы знать, что же скрывают в себе служебные разделы системы и чем рискует пользователь, который захочет их удалить, скажем, ради увеличения свободного дискового пространства. Кстати, удалять служебные разделы всё же можно, только делать это нужно правильно и только тогда, когда это действительно необходимо. Следует также помнить, что в любом случае это приведет к снижению общей отказоустойчивости системы, обеспечиваемое раздельным хранением важных системных и загрузочных файлов. Впрочем, автономное хранение загрузчика далеко не единственное предназначении скрытых разделов, они могут содержать данные шифрования BitLocker , образ «заводской» системы, среду восстановления и так далее.

Про анемометры:  Как спрятать газовый котел на кухне: лучшие дизайнерские решения

Microsoft Reserved Partition

Скрытые разделы впервые появились в Windows 7, в ХР ничего подобного не было, если система переставала загружаться, ее попросту переустанавливали. В Windows Vista применялся более совершенный механизм, в этой ОС пользователь мог создать на DVD -диске среду восстановления и с его помощью вернуть систему к жизни, если она не могла загрузиться. А вот в Windows 7 уже можно было видеть на диске один, а в OEM -системах два служебных раздела — «Зарезервировано системой» размером 100 Мб и том без названия размером от 6 до 15 Гб, содержащий разделенный на несколько частей образ оригинальной операционной системы с «заводскими» настройками — аналог полной резервной копии, создаваемой программами вроде Acronis True Image .

Если бы вы смонтировали первый, то увидели бы хранящую файлы конфигурации загрузки папку Boot и менеджер загрузки файл bootmgr , на втором томе вы бы нашли программу штатную Recovery и несколько файлов оригинального системного образа. С выходом Windows 8.1, а затем и Windows 10 всё немного изменилось. Раздел «Зарезервировано системой» стал больше, появилась поддержка UEFI , а вместе с ней на диск добавилось еще несколько служебных томов, включая обязательный для GPT -дисков раздел MSR , не отображаемый в оснастке управления дисками. Просмотреть все имеющиеся на вашем компьютере скрытые разделы можно с помощью сторонних менеджеров дисков или самой обычной командной строки. Запустите ее от имени администратора и выполните такие команды:

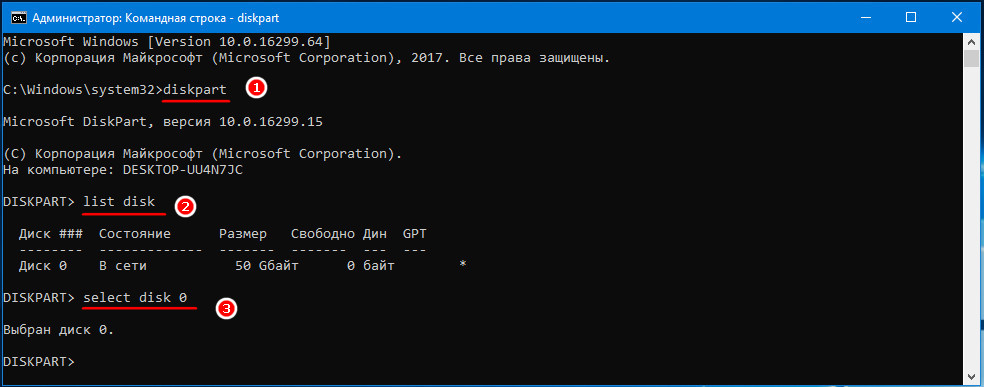

diskpart list disk sеlect disk 0 list partition

Microsoft Reserved Partition

Microsoft Reserved Partition

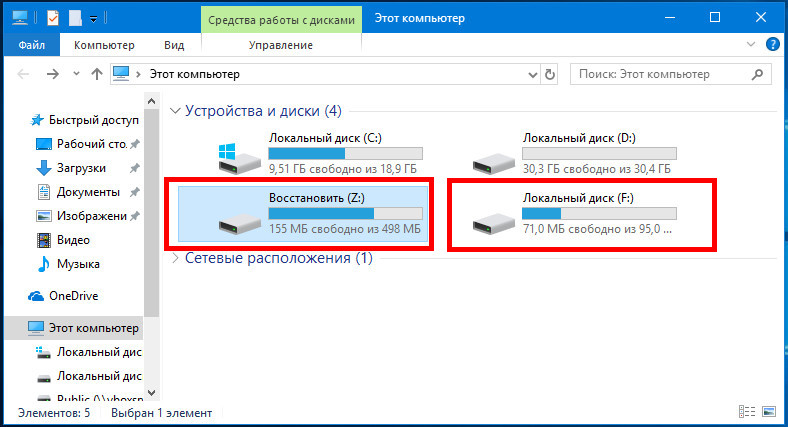

На нашем ПК имеется два служебных скрытых раздела, у вас их может быть больше. Попробуем в них зайти, для чего смонтируем интересующие нас тома с помощью команды assign. Не выходя из утилиты Diskpart , выполняем такие команды:

list volume sеlect volume 2 assign или assign letter=x

Microsoft Reserved Partition

2 в данном примере это номер монтируемого тома, а X – присваиваемая ему буква (если букву не указать, она будет выбрана и присвоена автоматически) . После этого заходим в раздел через Проводник и смотрим содержимое, включив предварительно отображение скрытых объектов.

Microsoft Reserved Partition

Правда, у этого способа есть недостаток — папки могут оказаться недоступными для просмотра ввиду отсутствия у вас необходимых прав, поэтому мы всё же рекомендуем использовать сторонние файловые менеджеры, лучше всего входящие в состав «живых» дисков.

Итак, что же всё-таки содержат наши скрытые разделы?

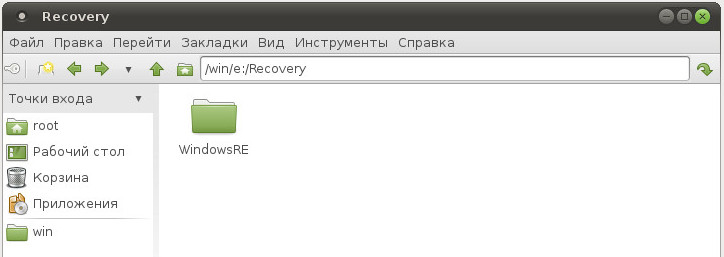

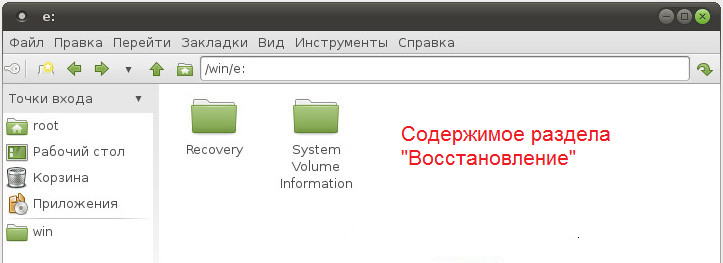

На диске «Восстановить» размером 498 Мб находится папка Recovery .

Microsoft Reserved Partition

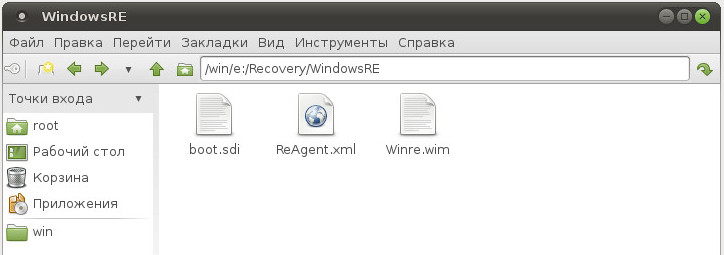

Которая в свою очередь содержит папку WindowsRE .

Microsoft Reserved Partition

Со средой восстановления Windows.

Microsoft Reserved Partition

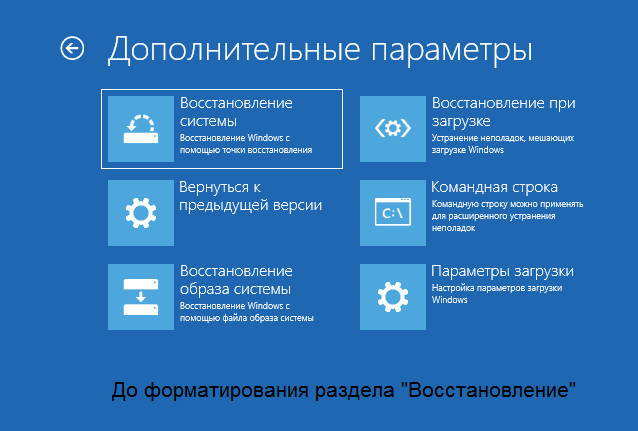

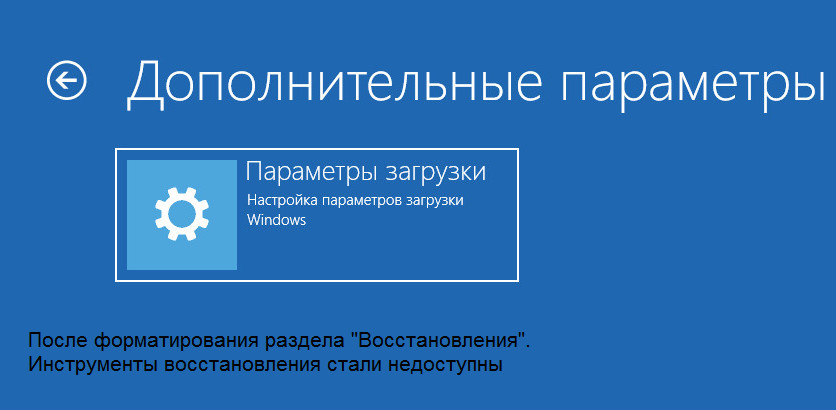

Если ее удалить, Windows по-прежнему сможет загружаться, однако все инструменты аварийного восстановления станут недоступными.

Microsoft Reserved Partition

Microsoft Reserved Partition

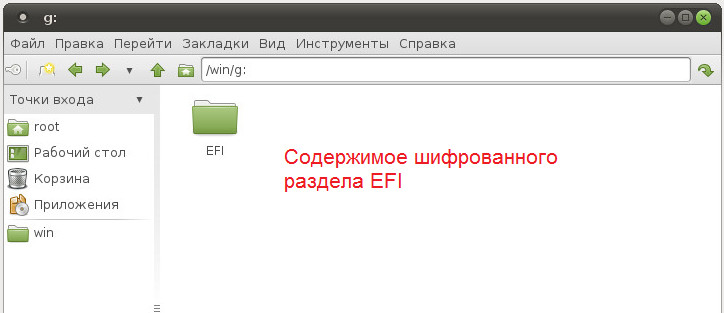

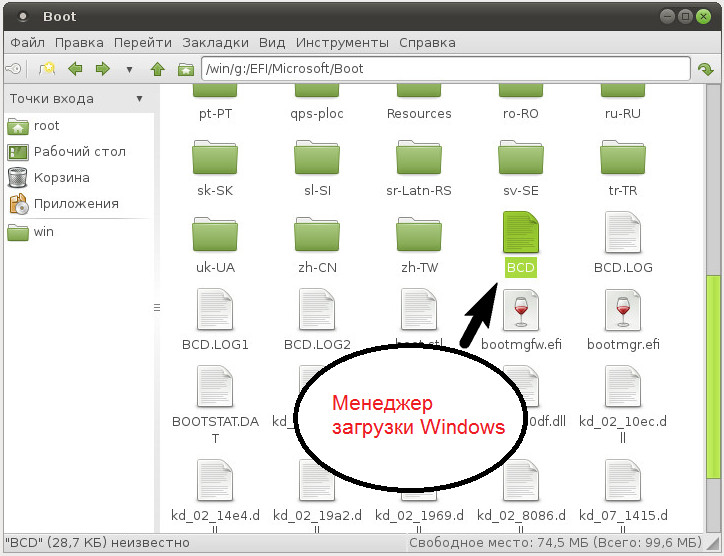

Второй служебный раздел (шифрованный EFI) размером 99 Мб содержит папку EFI .

Microsoft Reserved Partition

В которой хранятся каталоги Boot и Microsoft с файлами загрузки.

Microsoft Reserved Partition

У вас помимо этих двух томов могут быть еще один или два служебных раздела. Раздел MSR размером 128 Мб с пометкой «Зарезервировано» не столь важен, как раздел EFI , но его удаление также может привести к плачевным последствиям. Обычно он хранит данные, отвечающие за разметку GPT , но в нём могут находиться и загрузочные файлы. Самый большой скрытый раздел (более 5 Гб) с пометкой «Восстановление» содержит образ «чистой» Windows с исходными параметрами. Встречается этот раздел на OEM -устройствах с предустановленной ОС.

Если на диске осталось мало места, его можно удалить, но вместе с этим вы утратите возможность восстановления системы к «заводским» настройкам. Наконец, пятый скрытый раздел с пометкой «Восстановление» размером 400-600 или немногим более мегабайт можно встретить на компьютерах, обновившихся с Windows 8.1 до Windows 10. Он хранит среду восстановления предыдущей версии системы, то есть Windows 8.1. Отформатировать его можно без всяких негативных последствий.

Создайте пользовательские макеты разделов для жестких дисков (HDD), твердотельных накопителей (SSD) и других дисков при развертывании Windows на устройствах на основе единого интерфейса EFI (UEFI).

Правила разбиения дисков на разделы

При развертывании Windows на устройстве на основе UEFI жесткий диск, содержащий раздел Windows, должен быть отформатирован в файловой системе с таблицей с GUID разделов. Дополнительные диски могут использовать формат файлов GPT или основной загрузочной записи (MBR).

Диск GPT может иметь до 128 разделов.

Максимальный объем каждого раздела составляет 18 эксабайт (около 18,8 миллиона терабайт).

Требования к разделам Windows:

Устройство должно содержать системный раздел. На дисках GPT он называется системным разделом EFI или ESP. Этот раздел обычно хранится на основном жестком диске. Устройство загружается в этот раздел.

Минимальный размер этого раздела составляет 100 МБ, и он должен быть отформатирован в формате файлов FAT32.

Этим разделом управляет операционная система, и он не должен содержать никакие другие файлы, включая средства среды восстановления Windows.

В случае дисков Advanced Format 4K Native (с секторами размером 4 КБ) минимальный размер составляет 260 МБ из-за ограничения формата файлов FAT32. Минимальный размер раздела на дисках FAT32 рассчитывается следующим образом: размер сектора (4 КБ) × 65527 = 256 МБ.

Это ограничение не распространяется на диски Advanced Format 512e, поскольку эмулированный размер сектора составляет 512 байт. 512 байт × 65527 = 32 МБ, что меньше минимального размера 100 МБ для этого раздела.

Начиная c Windows 10, размер MSR составляет 16 МБ.

Добавьте MSR на каждый диск GPT, чтобы облегчить управление разделами. MSR — это резервный раздел, которому не назначается код раздела. В нем не могут храниться пользовательские данные.

Другие разделы служебных программ

Любые другие разделы служебных программ, которые не находятся под управлением Windows, должны располагаться до разделов Windows, данных и образа для восстановления. Это позволяет конечным пользователям выполнять такие действия, как изменение размера раздела Windows, не затрагивая системные служебные программы.

Защитите конечных пользователей от случайного изменения разделов служебных программ, определив разделы с помощью атрибута GPT. Это предотвратит появление разделов в проводнике.

Настройка разделов в качестве разделов служебных программ

При развертывании Windows с помощью средства DiskPart используйте команду attributes volume set GPT_ATTRIBUTE_PLATFORM_REQUIRED после создания раздела, чтобы определить раздел как служебный. Дополнительные сведения см. на веб-сайте MSDN: Структура PARTITION_INFORMATION_GPT.

Проверка существования системного раздела или раздела служебных программ

  • Щелкните Пуск, щелкните правой кнопкой мыши Этот компьютер и затем щелкните Управление. Откроется окно Управление компьютером.
  • Щелкните Управление дисками. Появится список доступных дисков и разделов.
  • Убедитесь в том, что системные и служебные разделы присутствуют в этом списке и не имеют назначенной буквы диска.

Размер этого раздела должен быть не менее 300 МБ.

В этом разделе должно быть достаточно места для образа средств среды восстановления Windows (winre.wim, обычно 250–300 МБ, в зависимости от добавленного базового языка и настроек), а также достаточно свободного пространства, чтобы служебные программы резервного копирования могли записать раздел.

  • Если раздел меньше 500 МБ, то необходимо минимум 50 МБ свободного пространства.
  • Если раздел больше 500 МБ, то необходимо минимум 320 МБ свободного пространства.
  • Если раздел больше 1 ГБ, рекомендуется минимум 1 ГБ свободного пространства.
  • Для этого раздела необходимо использовать ИД типа: DE94BBA4-06D1-4D40-A16A-BFD50179D6AC.
  • Средства восстановления должны располагаться в разделе отдельно от раздела Windows, чтобы обеспечить автоматический переход на другой ресурс и загрузку разделов с шифрованием диска Windows BitLocker.

Рекомендуется поместить этот раздел сразу после раздела Windows. Это позволяет Windows изменять и повторно создавать раздел, если для будущих обновлений потребуется образ для восстановления большего размера.

Рекомендованный макет разделов для Windows 10 не содержит разделов данных. Однако если разделы данных все же необходимы, они должны быть помещены после раздела среды восстановления Windows. Это позволяет при появлении обновлений среды восстановления Windows увеличить раздел среды восстановления Windows за счет раздела Windows.

Про анемометры:  Памятка для населения при отравлении природным газом. / Муниципальное образование Абдулинский городской округ Оренбургской области

При использовании данного макета конечным пользователям сложнее удалить раздел данных и объединить пространство с разделом Windows. Для этого раздел среды восстановления Windows необходимо переместить в конец неиспользуемого пространства, в котором раньше размещался раздел данных, чтобы раздел Windows можно было расширить.

Windows 10 не содержит функций или служебных программ, позволяющих упростить этот процесс. Тем не менее изготовители могут разрабатывать и предоставлять подобные служебные программы, если компьютеры поставляются с разделами данных.

Макет разделов

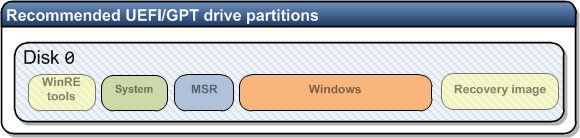

Макет разделов по умолчанию для компьютеров на базе UEFI: системный раздел, раздел MSR, раздел Windows и раздел средств восстановления. При установке Windows с использованием загрузочного USB-ключа, изготовленного при помощи конструктора образов и конфигураций Windows (ICD), по умолчанию создается следующий макет.

Microsoft Reserved Partition

Этот макет позволяет использовать шифрование диска Windows BitLocker как в обеих версиях Windows, так и в среде восстановления Windows.

Настройка разделов дисков с помощью среды предустановки Windows и сценариев DiskPart

В случае развертывания на основе образа загрузите ПК с помощью среды предустановки Windows, а затем с помощью программного средства DiskPart создайте на конечных ПК структуру разделов.

В этих примерах DiskPart разделам назначаются следующие буквы: System=S, Windows=W и Recovery=R. MSR-раздел не получает букву диска.

Мы рекомендуем изменить букву диска Windows на букву ближе к концу алфавита, например W, чтобы избежать возможных конфликтов букв дисков. Не используйте букву X, так как эта буква диска зарезервирована для среды предустановки Windows. После перезагрузки устройства разделу Windows присваивается буква C, а остальным разделам буквы дисков не присваиваются.

После перезагрузки в среде предустановки Windows буквы дисков переназначаются в алфавитном порядке, начиная с буквы C, без учета настроек программы установки Windows. Эта конфигурация может изменяться в зависимости от наличия различных дисков, например USB-устройств флэш-памяти.

Ниже описываются действия по созданию разделов на жестких дисках и подготовке к применению образов. По ходу описания приводится код, который можно использовать в процессе работы.

Создание разделов на жестких дисках и подготовка к применению образов

Сохраните следующий код в текстовом файле (CreatePartitions-UEFI.txt) на USB-устройстве флэш-памяти.

Используйте среду предустановки Windows для загрузки конечного компьютера.

Очистите диск и разбейте его на разделы. В этом примере F — буква USB-устройства флэш-памяти.

Если вы используете пользовательский макет разделов в Windows 10 для классических выпусков, обновите быстрый сценарий восстановления, чтобы средства восстановления могли при необходимости воссоздать пользовательский макет разделов.

Следующие действия

Используйте сценарий развертывания для применения образа Windows во вновь созданных разделах. Дополнительные сведения см. в разделе Запись и применение разделов Windows, системных разделов и разделов восстановления.

Привет друзья! На всех современных ноутбуках с установленными операционными системами Windows 7, 8.1, 10 вы увидите скрытые разделы на жёстком диске. Зачем они нужны, как посмотреть их содержимое и что будет, если их удалить, обо всём этом я расскажу в сегодняшней статье.

Скрытые разделы на ноутбуках появились вместе с операционной системой Windows 7. На Windows XP никаких скрытых разделов не было вместе с ноутбуками шёл установочный диск с операционной системой, если вела себя нестабильно, то её запросто можно было переустановить с помощью дистрибутива.

С появлением (в 2007 году) операционной системы  правила изменились, при покупке ноутбука никакого установочного диска уже не прилагалось, но на ноутбуке можно было создать DVD диски восстановления и в случае необходимости восстановить Висту с помощью них. Многие модели ноутбуков уже имели в комплекте готовые диски восстановления.

В 2009 году на ноутбуках с предустановленной Windows 7 я впервые увидел два скрытых раздела, первый размером 9 Гб Исправен (раздел восстановления) и второй System Reserved (Зарезервировано системой) объём 100 МБ.

Microsoft Reserved Partition

26 октября 2012 года появились ноутбуки с установленной Windows 8, а через год Windows 8.1 и они уже имели БИОС UEFI с протоколом безопасной загрузки Secure Boot, и содержали в себе четыре скрытых раздела, в том числе не отображаемый в Управлении дисками третий скрытый служебный раздел MSR (обязателен для разметки GPT в системах UEFI, файловая система NTFS, размер 128 Мб), увидеть его можно с помощью командной строки

Microsoft Reserved Partition

или любого менеджера разделов жёсткого диска, например AOMEI Partition Assistant Standard Edition

Microsoft Reserved Partition

Microsoft Reserved Partition

Microsoft Reserved Partition

Увидеть все существующие разделы жёсткого диска вашего ноутбука можно не только с помощью AOMEI Partition, но и с помощью командной строки. Запускаем командною строку от имени администратора, вводим команды:

Microsoft Reserved Partition

Microsoft Reserved Partition

Сделать это можно другим способом. К примеру, давайте заглянем в скрытый раздел (463 Мб), который создался при обновлении с Windows 8.1 до Windows 10.

sel vol 1 (1 номер скрытого раздела созданного при обновлении с Win 8.1 до Win 10), у вас может быть другой номер.

Назначение имени диска или точки подключения выполнено успешно.

Microsoft Reserved Partition

Нашему скрытому разделу Windows 10 присвоила букву (E:) и он виден в проводнике, заходим в него.

Microsoft Reserved Partition

В скрытом разделе находится папка Recovery.

Microsoft Reserved Partition

Microsoft Reserved Partition

Microsoft Reserved Partition

Вот мы и отгадали секрет данного скрытого раздела создающегося при обновлении Windows 8.1 до Windows 10, в нём находятся все инструменты аварийного восстановления системы. Если этот скрытый раздел удалить, то мы не сможем произвести восстановление Windows 10 в среде восстановления.

Напомню, как работает среда восстановления.

Делаем перезагрузку Windows 10 при нажатой клавише Shift.

Microsoft Reserved Partition

Теперь форматируем или полностью удаляем скрытый раздел.

Microsoft Reserved Partition

Входим в среду восстановления и видим, что ни один инструмент нам не доступен.

Microsoft Reserved Partition

Также мы не сможем создать флешку или диск восстановления Windows 10, выйдет ошибка «Нам не удаётся создать диск восстановления на этом компьютере. Отсутствуют некоторые обязательные файлы. Чтобы устранить неполадки в случае, когда компьютер не загружается, воспользуйтесь установочным носителем Windows». То есть, при восстановлении Windows 10 нам придётся загружаться с дистрибутива операционной системы, так как на нём тоже есть файлы среды восстановления.

Microsoft Reserved Partition

В конце статьи давайте посмотрим, что содержится на других скрытых разделах ноутбука с Windows 10:

Microsoft Reserved Partition

1. Первый скрытый раздел размером 400 Мб содержит файлы среды восстановления Windows 8.1, в папке Windows RE находится пользовательский образ со средствами среды восстановления Windows 8.1 (Winre.wim). Но так как мы обновились до Windows 10 и не собираемся откатываться обратно до , то этот раздел нам больше не нужен и мы можем его удалить.

Microsoft Reserved Partition

2. Второй скрытый раздел размером 300 Мб Исправен (Шифрованный (EFI) системный раздел) FAT32 содержит файлы конфигурации хранилища загрузки (BCD) – папку EFIMicrosoftBoot. Данный раздел ни в коем случае трогать нельзя, иначе вы не загрузитесь в Win 10

Microsoft Reserved Partition

3. Третий скрытый и не отображаемый в Управлении дисками служебный раздел MSRобязателен для разметки GPT в системах UEFI, файловая система NTFS, размер 128 Мб.

Microsoft Reserved Partition

4. Четвёртый скрытый раздел мы уже разобрали, на нём, как и на первом скрытом разделе 400 Мб, находятся файлы среды восстановления, только не Windows 8.1, а Windows 10.

Microsoft Reserved Partition

5. На пятом разделе, в папке находится заводской образ Windows 8.1. С помощью данного раздела вы в любой момент сможете вернуть себе заводские настройки, то есть – Windows 8.1.

Microsoft Reserved Partition

Microsoft Reserved Partition

Из всех скрытых разделов ноутбука, обновившегося с с Windows 8.1 до Win 10, удалить без последствий можно только первый раздел 400 Мб (но что вам это даст). Остальные, как ни крути, всё-таки нужны.

Возможно, вам пригодится: Как сделать скрытым раздел жёсткого диска ноутбука.

Оцените статью
Анемометры
Добавить комментарий
