Приведем примерный расчет гигрометра и инструкцию по его использованию

Измеритель влажности воздуха своими руками: инструктаж по сборке гигрометра

Для контроля микроклимата помещения обязательно понадобятся специальные приборы. Это касается и устройства, с помощью которого можно наблюдать за количеством водяных паров, которые могут присутствовать в воздухе.

Согласитесь, ведь не только чрезмерная сухость, но и избыточная влажность негативно сказывается на состоянии здоровья живущих или работающих здесь людей. Так почему бы не попробовать сделать измеритель влажности воздуха своими руками, который поможет для разных ситуаций?

Далее мы расскажем о принципе работы гигрометра, а также приведем инструкцию по самостоятельной сборке нескольких простейших устройств.

• Для чего нужен гигрометр?
• Необходимость измерения влажности
• Сборка самодельных приборов
• Выводы и полезное видео по теме

Микроклимат в помещении играет большую роль. Ученые доказали, что влажность оказывает значительное влияние на здоровье человека. Поэтому желательно, чтобы этот показатель всегда находился в пределах нормы. Согласны?

Для измерения влажности используют гигрометры. Они отличаются принципом действия, бывают разных видов. Одни модели автоматически определяют уровень влажности. При использовании других разновидностей приборов приходится совершать ряд действий, самостоятельно производить расчет. Это требует определенных знаний, поэтому нужно понимать, как высчитать влажность на гигрометре правильно.

Далее мы расскажем о том, какими бывают приборы для измерения влажности в помещении, разберемся в принципе их работы. Кроме того, из нашего материала вы узнаете о том, как выбрать подходящий прибор для измерения влажности.

• Для чего нужны гигрометры?
• Популярные виды приборов
• Как пользоваться гигрометром?
• Правила безопасной эксплуатации
• Какой гигрометр лучше?
• Выводы и полезное видео по теме

Термометр и гигрометр для дома.

О датчике влажности и температуры DHT-11 я уже рассказывал. В статье «Электронный гигрометр для инкубатора» были использованы данные только по влажности, а данные температуры на индикатор не выводились. В этой статье я предлагаю новую схему с использованием данного датчика.

Как я уже писал, точность этого датчика не велика и для точных лабораторных измерений не достаточна, а вот для бытовых целей, для общего представления о погоде в доме, точности преобразования этого датчика вполне достаточна.

Если будете разрабатывать свою печатную плату, то обратите внимание на конденсатор С2. Он должен стоять, как можно ближе к выводам микроконтроллера, на которые подается питание. Если разница между входным напряжением стабилизатора DA1 и его выходным напряжением будет большая, то возможно потребуется снабдить его небольшим теплоотводом. Успехов! К.В.Ю.

Электронный измеритель влажности

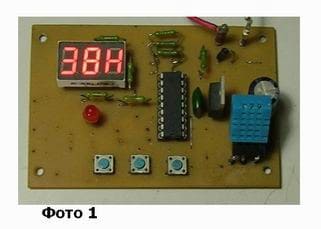

После того, как я закончил процесс освоения датчиков влажности DHT-11, жду посылки с датчиком DHT-22, более точного. Но чтобы не терять время зря, решил сделать реальную конструкцию для измерения влажности в инкубаторе.

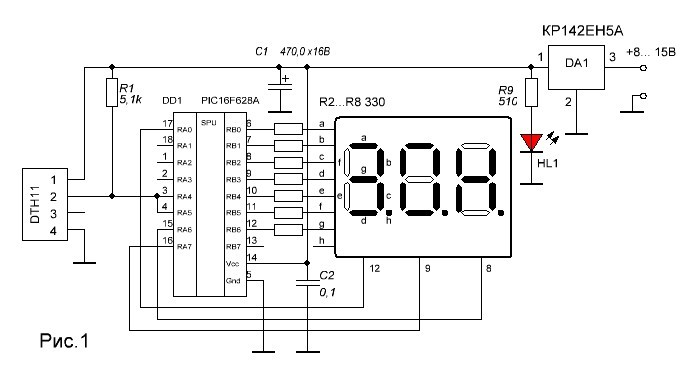

Схема устройства показана на рисунке 1. Основой всей схемы являются микроконтроллер PIC16F628 и датчик для измерения температуры и влажности DHT-11. Данные по температуре от этого датчика я решил не использовать, так как они имеют очень большой разброс от реальных ее значений.

Числовое значение влажности в процентном отношении выводятся на трехразрядный, светодиодный семисегментный индикатор с общим катодом. Левый и средний разряды используются для вывода показаний влажности, а на правый разряд выводится латинская буква «Н». Humidity – влажность. Общение датчика с контроллером происходит по однопроводной шине. Резистор R1 является подтягивающим, т.е. служит для поддержания шины в единичном состоянии, когда контроллер и датчик находятся в ждущих режимах. Для упрощения программы, для передачи команд в датчик и принятия данных от него, используются два вывода порта А. Вывод RA5 контроллера, всегда сконфигурирован на прием, а RA4, имеющий выход с открытым стоком сконфигурирован на выдачу команд. Таким образом, в программе отпадает необходимость постоянно переключать банки и менять конфигурацию выводов микроконтроллера во время общения его сдатчиком.

Какой гигрометр лучше?

Какой вид гигрометра лучше приобрести для того, чтобы контролировать уровень влажности, зависит от типа помещения, целей и регулярности проводимых замеров. Для складов, производственных цехов, школ и медицинских заведений лучше выбирать . Он отличается высоким уровнем точности и надежностью.

Для бытовых целей будет достаточно механического либо электронного гигрометра — эти приборы можно приобрести в ближайшем магазине техники. Кроме того, разнообразие моделей поможет подобрать прибор в стиле помещения

Психометрические модели, содержащие в составе толуол, дома, особенное если в семье есть дети и животные, использовать не рекомендуется. Случайное разбитие устройства может привести к ряду неприятных последствий.

Для контроля уровня влажности в доме лучше приобрести механический гигроскоп. Он более точный, чем электронный. В то же время, он лишен множества дополнительных функций, в отличие от последнего вида оборудования.

Кроме того, вы можете своими руками собрать устройство для измерения влажности. А как это сделать, можно прочесть в этом материале.

Необходимость измерения влажности

Измеритель влажности может потребоваться как семье, проживающей в небольшой городской квартире, так и для фермерского хозяйства. Особенно это касается тех, кто имеет инкубаторы и занимается разведением птенцов.

Чтобы не покупать этот прибор, его можно постараться изготовить своими руками. В этом нет ничего сложного, легко справится даже тот, кто никогда этим не занимался. Но все же понадобится несколько элементов или готовых устройств. Все зависит от того, какой вариант измерителя будет выбран.

Даже человеческий волос может послужить в качестве элемента, который идеально подойдет для изготовления самодельного прибора, чтобы проводить измерения влажности

Далее мы рассмотрим несколько самодельных вариантов измерителя влажности воздуха, и у каждого имеются свои как преимущества, так и недостатки.

Некоторые устройства сделать очень просто, а вот над другими придется немного повозиться. В итоге удастся узнать точный или приблизительный процент влажности. Все зависит от выбора устройства.

Для того, чтобы самостоятельно собрать более сложные приборы для измерения влажности может потребоваться паяльник, а также другие инструменты.

Сборка самодельных приборов

Не все описанные устройства заслуживают внимания, поэтому отдельно стоит остановиться на тех, которые проще изготовить или дают более точные показания.

Вариант 1 — простейший гигрометр

Многие люди, которые пользуются очками, уже давно обратили внимание на то, что если с холода зайти в теплое помещение, стекла обычно запотевают. Вот только все зависит не только от температуры в комнате, но и от влажности.

В одних случаях стекла становятся практически мокрыми, поэтому их приходится хорошо вытирать салфеткой. А вот в других помещениях они очень быстро и сами высыхают.

По этому же принципу устроен и самодельный прибор из подручных средств, с помощью которого удастся определить влажность воздуха в помещении. Только показания окажутся не точными, а приблизительными.

Для этой цели потребуется следующее:

• обычный прозрачный стакан;
• немного чистой воды;
• холодильник.

Также нужно учитывать, что это окажется одноразовый прибор, и чтобы через время снова узнать показания влажности, этот эксперимент придется снова повторить.

Берется обычный стеклянный стакан и в него наливается вода. Для этой цели можно использовать и рюмку. Нужно наполнить сосуд практически полностью. Затем его необходимо поместить в холодильник. Там он должен находиться несколько часов при температуре от 3-х до 5 °С

Затем стакан с водой вынимаем из холодильника и устанавливаем в помещении, где необходимо проверить уровень влажности. Только ставить его надо подальше от обогревательных приборов, иначе это даст совсем неточные результаты.

На стакане заметен не просто конденсат, а стекающие капли. Это означает повышенный процент влажности в помещении, где проводятся измерения.

Как правило, в результате такого простого и доступного эксперимента можно получить один из 3-х вариантов:

• Когда в помещении воздух окажется пересушенным, и в нем недостаточный процент влажности, в течение 5-8 минут на стенках стакана будет наблюдаться конденсат, который начнет постепенно исчезать.
• Если в комнате наблюдается избыток влаги, сосуд через 5-8 минут покроется уже не конденсатом, а каплями, которые будут стекать вниз по стенкам.
• Но когда на стенках стакана не окажется ни конденсата, ни капель воды, это свидетельствует о том, что в помещении нормальный вариант влажности.

Какой процент влажности воздуха — это уже не удастся сказать с точностью. Можно констатировать только одно: он понижен, превышен или речь идет о приемлемом показании.

Вариант 2 — устройство из природных материалов

Не все знают, что практически все растения тем или иным способом реагируют на влажность воздуха. Чтобы самостоятельно изготовить измеритель из природных материалов, совсем необязательно уметь «читать» поведение растений, надо быть только внимательным.

Процент влажности воздуха легко определить по шишкам. Они могут как закрываться, так и открывать свои лепестки. И это относится даже к ситуации, если сорвать шишки и занести их себе в дом

Шишка обязательно реагирует на изменение влажности как на улице, так и в помещении. Надо просто понаблюдать за ее чешуйками.

Для проведения эксперимента понадобится еще небольшой кусок фанеры. В ее центре крепится шишка, что можно сделать как при помощи гвоздя, так и воспользовавшись скотчем.

Если шишка раскрыла полностью свои чешуйки, то это говорит о недостаточной влажности окружающей среды. В случае с нормальной влажностью чешуйки останутся закрытыми

Только здесь придется понаблюдать, с какой скоростью будут раскрываться чешуйки:

• если быстро, тогда влажности в воздухе недостаточно;
• когда кончики поднимаются вверх, ощущается избыток влаги;
• если чешуйки долго не меняют своего положения, это говорит о том, что все в порядке.

В последнем случае микроклимат в помещении соответствует средним показаниям. Но и в этой ситуации, используя такой эксперимент, точные данные не удастся получить.

Вариант 3 — гигрометр из салфетки

Самый простой домашний гигрометр удастся изготовить из подручных средств. Он уже окажется более точным, потому что в этом случае используется самодельная шкала показаний. Только ее нужно правильно настраивать.

Для создания самоделки понадобятся:

• белая простая салфетка;
• кусок фанеры;
• несколько гвоздей;
• проволока длиной 3-4 см.

Также надо найти и клей, с помощью которого к фанере приклеивается бумажная салфетка, чтобы она не двигалась.

С обоих концов закрепленной салфетки в фанеру забивается 2 гвоздя. Потом к салфетке крепится 2 куска проволоки. Но один из них обязательно прикрепляется и к гвоздю. Он будет выполнять роль стрелки.

Принцип такого гигрометра устроен на том, что бумажная салфетка способна впитывать в себя влагу, которая находится в воздухе. Это приводит к изменению ее состояния

Для точности измерений вначале нужно использовать и настоящий механический гигрометр, чтобы на фанере нарисовать соответствующую шкалу. Этот самодельный прибор удастся использовать и в дальнейшем, он точно не будет одноразовым.

Проволока, прикрепленная одной стороной к гвоздю, а второй — к салфетке, будет двигаться, если влажность в помещении начнет изменяться. Чтобы убедиться в этом, достаточно такое устройство установить на кухне в момент приготовления пищи.

Предлагается еще и аналог волосяного устройства для измерения нужных показаний относительной влажности воздуха. Но оно имеет свои недостатки. Во-первых, на его изготовление понадобится значительно больше разных материалов.

А во-вторых, потребуется потратить время. Третья проблема заключается в том, что понадобится длинный волос не менее 40-50 см. Здесь все основано на том, что человеческий волос хорошо реагирует на любые изменения влажности воздуха. Намного проще самостоятельно изготовить такой прибор как психрометр.

Вариант 4 — самодельный психометр

Хотя на изготовление  прибора понадобится время, но зато такое устройство будет выдавать более точные показания.

Схематическое изображение изготовления точного психрометра для измерения влажности воздуха, где помимо двух термометров понадобится еще несколько простых конструкционных элементов

При его изготовлении не обойтись без нескольких важных элементов:

• двух ртутных или спиртовых термометров;
• стеклянной баночки с дистиллированной водой;
• небольшого куска хлопчатобумажной ткани;
• фанерной доски небольшого размера;
• нескольких шурупов и нити.

Берутся термометры для измерения температуры. Их необходимо прикрепить к доске таким образом, чтобы они находились в вертикальном положении, но обязательно параллельно друг ко другу. Для этого помимо доски могут потребоваться и деревянные планки.

А дальше потребуется  влагой один из термометров. Под него устанавливается колба или пузырек, где находится дистиллированная вода. Затем берется полоска ткани и ею обматывается ртутный шарик.

Если это спиртовой термометр, тогда эта процедура проделывается с его баллончиком. Чтобы обмотанная часть со временем не распустилась, ее необходимо обвязать нитью. А затем свободный конец ткани помещается в сосуд с водой на глубину 5-6 мм.

Это устройство по своему принципу работы практически такое же, как и  обычный  гигрометр. Вот только чтобы пользоваться им, необходимо сразу составить таблицу. Здесь понадобится сравнивать показания каждого термометра и делать определенные вычисления.

Самодельный гигрометр из термометров прослужит дольше, если его хорошо закрепить на подставке, поэтому этим вопросом стоит озаботиться еще на этапе подготовки материалов подставки

Берется во внимание показания как «сухого», так и «влажного» прибора и уже благодаря сделанным вычислениям удастся определить уровень влажности в помещении. Такое самодельное устройство выгодно тем, что удается получать более точные и правильные показания.

Вариант 5 — сложные датчики влажности

Можно изготовить и более сложный датчик влажности воздуха своими руками, и здесь уже понадобится паяльник и несколько определенных элементов. Сложности в изготовлении не будет в том случае, если делать все правильно.

Необходимо использовать пластинку фольгированного стеклотекстолита. Здесь понадобится изобразить 2 контактные площадки. Только они обязательно должны быть полностью изолированы, чтобы ничем не соприкасались друг с другом

После этого к контактным площадкам надежно припаивается два проводка. Затем надо капнуть капельку туши, используемой для рисования. Уровень влажности будет измеряться по сопротивлению кляксы, которая должна засохнуть.

Если сопротивление увеличивается, это говорит о повышенном проценте влажности. Но когда оно уменьшается, тогда все говорит о недостаточном уровне влаги в воздухе.

Хороший мастер такой прибор сумеет изготовить из дерева. Подобная самоделка может служить даже украшением интерьера. Вот только здесь имеются некоторые негативные моменты.

Первый минус в том, что понадобится специальная еловая древесина. А второй негативный момент заключается в наличии хорошей мастерской с циркуляционной, ленточной пилой и сверлильным станком (может подойти и электрическая дрель). Поэтому такой вариант самодельного гигрометра также можно назвать сложным.

Как пользоваться гигрометром?

К каждому виду, модели гигрометра прилагается инструкция по использованию. Ее следует четко придерживаться. От этого зависит точность полученного результата.

Психометрические приборы имеют два преимущества: они точны и показывают не только влажность, но и уровень температуры в помещении

В паспорте к прибору сказано, как правильно производить замер уровня влажности. Приводятся правила безопасности и меры предосторожности при работе с устройством. Даются рекомендации по уходу за лабораторным измерительным оборудованием.

Сегодня в быту и на производстве, как правило, применяются механические, электронные, конденсационные и психометрические гигрометры.

Вариант №1 — электронные приборы

Электронные гигрометры просты в эксплуатации. Они не нуждаются в настройках, полностью готовы к работе. Перед использованием прибор необходимо осмотреть на наличие видимых дефектов — трещин, сколов.

Алгоритм измерения уровня влажности электронным гигроскопом выглядит следующим образом:

• включить прибор, нажав на кнопку питания;
• при необходимости настроить день недели, время, установить будильник и прочие параметры посредством кнопок «UP», «» и «»;
• подождать, пока аппарат проведет расчет уровня влажности;
• оценить результат на электронном табло.

Обычно такие гигрометры используются в быту. Некоторые применяют их в инкубаторах.

Электронные гигрометры имеют достаточно высокий уровень погрешности. Поэтому полностью доверять их результатам не стоит, лучше проверить результаты при помощи механического устройства

Современные модели электронных гигрометров оснащены различными дополнительными функциями: например, показывают температуру воздуха, уровень освещенности, день недели и т.п.

Вариант №2 — механические гигрометры

Точность механических гигрометров невысокая. Погрешность составляет 5-8%. Перед тем, как начать пользоваться прибором, рекомендуется произвести его калибровку. Для настройки необходим эталонный гигрометр, показывающий точные значения влажности.

Необходимо расположить рядом два устройства. Если показатель механического прибора не соответствует эталонному, то нужно его откорректировать при помощи регулировочного винта. Данный элемент расположен на задней панели оборудования.

Механические гигрометры могут кроме уровня влажности в помещении дополнительно показывать уровень температуры. Их точность выше, чем у электронных

Пользоваться механическим гигроскопом достаточно просто. Необходимо установить прибор в нужном месте (поставить на стол либо повесить на стену) и оценить результат.

Вариант №3 — конденсационные устройства

Конденсационный гигрометр состоит из термометра, металлической коробки и резиновой груши. Он определяет абсолютную влажность воздуха в точке росы. Отличается высокой точностью. В быту такой прибор обычно не применяется.

Конденсационный гигрометр является достаточно точным. Но для определения уровня влажности нужно совершать ряд действий. По удобству применения он уступает электронным моделям

Алгоритм использования гигрометра конденсационного типа:

• в коробку налить эфир (спирт);
• начать нагнетать воздух при помощи груши до появления первых капель росы;
• записать показание термометра;
• посмотреть уровень влажности в таблице, прилагаемой к прибору.

Как видите, ничего сложного в определении влажности по гигрометру конденсационного типа нет. Достаточно придерживаться приведенной выше инструкции.

Вариант №4 — психометрический гигрометр

Психометрический гигрометр является достаточно точным. Такое оборудование проверяется метрологическими службами. Результатам данного устройства можно доверять.

Обычно психометрические гигроскопы используют в больницах, поликлиниках, школах, общественных столовых. Покупают их и для дома. Психометрические гигрометры представлены моделями ВИТ-1 и ВИТ-2. С тем, как они выглядят, можно ознакомиться на рисунке ниже.

Психрометр ВИТ-1 применяется при температурных показателях от 0 до +24 градусов. ВИТ-2 рекомендуется использовать в помещениях, где температура находится в пределах от +16 до +40 градусов

Перед непосредственным применением прибора необходимо провести ряд подготовительных работ:

• Распаковать гигроскоп. Убедиться в том, что комплектация устройства соответствует данным, указанным в паспорте.
• Осмотреть элементы оборудования на целостность.
• Снять питатель с основания. Опустить его в емкость с дистиллированной водой запаянным концом вниз.
• Увлажнить фитиль, окунув резервуар мокрого термометра в стеклянную колбу с водой.
• Установить питатель таким образом, чтобы фитиль не касался его стенок, а от края открытого конца колбы до резервуара термометра было расстояние минимум 2 см.
• Установить гигроскоп в вертикальном положении на уровне глаз. Подставки психометрическое устройство не имеет. Прибор можно повесить на стену. Для этого в верхней части изделия существует специальное отверстие.

После того, как подготовительный этап завершен, можно приступать к непосредственному определению уровня влажности психометрическим гигрометром.

Питатель всегда должен быть заполнен водой. Жидкость следует доливать заблаговременно. За уровнем воды в колбе нужно следить. Если она доливается перед проведением замера, то нужно подождать полчаса, а потом приступать к определению температур на влажном и сухом термометрах

В измеряемой среде прибор следует выдержать не меньше 30 минут. В противном случае, точность результата будет сомнительной.

Порядок использования психометрического гигроскопа:

• встать напротив прибора на расстоянии хорошей видимости отметок шкалы. Важно не дышать на термометры во избежание искажения результата;
• записать показания градусника сухого типа. Он расположен с левой стороны и имеет соответствующую отметку. Записать полученный результат с точностью до 0,1 °С;
• снять показания по мокрому термометру;
• внести к полученным результатам поправки в соответствии с рекомендациями, приведенными в паспорте к измерительному устройству;
• из показателя сухого термометра вычесть значение мокрого;
• определить относительную влажность, воспользовавшись таблицей, расположенной в правой части прибора. Искомая величина будет находиться на пересечении строк температуры по сухому термометру и разности показателей двух градусников.

Ниже на рисунке изображено, как определяется влажность с помощью психометрического гигрометра.

Сухой градусник показывает температуру 20 °С, а мокрый — 19 °С. Разница между этими значениями составляет 20-19=1 °С. В таблице в столбце показателей сухого градусника находим показатель «20», проводим прямую горизонтальную линию. В значениях разности температур находим «1» и проводим вертикаль. На пересечении двух линий находится показатель относительного уровня влажности – 90%

Чтобы  показывал точный результат, нужно регулярно проводить его техническое обслуживание.

Так, вода должна быть комнатной температуры. Допустимо использование кипяченой жидкости. Вода должна быть предварительно очищена с использованием фильтра. Кипятить ее следует минимум 15 минут.

Фильтр резервуара термометра мокрого типа должен быть всегда мягким, чистым и влажным. Периодически необходимо производить замену данного элемента. Если запыленность воздуха не превышает 5 мг/куб.м, то эту процедуру стоит выполнять каждые две недели.

Если рассматриваемый параметр выше, то менять фитиль надо по мере его загрязнения. Перед установкой нового фитиля, необходимо протереть резервуар термометра ватным тампоном, смоченным в теплой воде.

Нужно периодически проверять гигрометр. Точность прибора оценивается сразу после выпуска из производства. Далее проводить проверку устройства следует 1-2 раза в год.

Для чего нужен гигрометр?

Вначале надо разобраться с вопросом, зачем вообще может понадобиться измеритель влажности воздуха? В продаже предлагаются готовые приборы для этой цели. Речь идет о гигрометрах, хотя есть и такие люди, которые предпочитают психрометры.

Вот только все привыкли к более простым и понятным приборам. Наиболее практичным и удобным можно назвать первый вариант, так как здесь не приходится заниматься расчетами, чтобы получить точную цифру влажности воздуха.

Можно выбрать механический гигрометр или купить многофункциональное электронное устройство, где помимо уровня влажности отражаются и другие показатели микроклимата в помещении

А ведь показатели влажности воздуха играют важную роль. Если речь идет о человеческом организме, для него этот показатель должен находиться в пределах 40-60%. Но это только в том случае, если речь идет о здоровом человеке.

Когда показатель будет отличаться, окажется ниже, понадобится задействовать специальный увлажнитель. На него придется тратить деньги. В противном случае нужно включать осушитель воздуха, что также потребует лишних финансовых затрат. И окажется очень хорошо, когда уровень влаги в помещении будет регулироваться автоматически.

Измеритель влажности воздуха может понадобиться для самых разных ситуаций.

Не стоит упускать из вида, что излишняя влага или ее недостаточное количество обязательно приносит вред:

• человеческому организму;
• комнатным растениям;
• предметам мебели;
• продуктам питания.

Важно не забывать также и про бытовую технику, которая присутствует практически в любой как городской квартире, так и в частных домах.

Если даже комнатные растения страдают от неправильной влажности, то тем более это напрямую скажется на организме человека

В первую очередь, это касается людей, которые имеют проблемы со своим здоровьем. От уровня влажности в помещении зависит самочувствие. Если влажность воздуха окажется ниже допустимой нормы, даже здоровому человеку будет трудно дышать.

Обязательно наблюдается пересыхание слизистых оболочек. Особенно это важно для тех, кто имеет заболевание, связанное с дыхательными путями: астматикам, страдающих бронхитом и т.д. Не стоит забывать и про сердечные болезни, где также серьезную роль играет влажность воздуха.

Правила безопасной эксплуатации

Несмотря на то, что гигроскопы бывают разных видов, существуют общие правила, которых нужно придерживаться при их использовании. С любым оборудованием следует обращаться бережно. Нельзя допускать падения прибора.

Также запрещено обрабатывать устройство агрессивными химическими веществами: например, растворами, содержащими щелочь или кислоту. Не рекомендуется перегревать устройство. Максимально допустимая температура, в которой можно эксплуатировать оборудование, приведена в его сопроводительной инструкции.

Важно правильно выбрать место для расположения гигрометра. Рядом с оборудованием не должно быть источников холода и тепла. Важно отсутствие вибрации. Не стоит располагать гигроскопы в местах прямого воздействия солнечных лучей

Важно помнить о мерах безопасности при использовании приборов, содержащих ядовитые вещества. Например, термометры психометрического аппарата ВИТ-2 заполнены толуолом. Это токсическая и огнеопасная жидкость.

Поэтому важно не допускать разбития и перегрева устройства. Если произошел разрыв резервуара, то удалить толуол с окружающих предметов можно водой с моющим средством.

Если для измерения влажности нужно применять воду, то следует использовать дистиллированную (даже если в инструкции прямо об этом ничего не сказано). Водопроводная неочищенная жидкость содержит соли, которые будут оседать на элементах устройства, снижая его срок годности и точность результатов.

Вначале надо разобраться с вопросом, зачем вообще может понадобиться измеритель влажности воздуха? В продаже предлагаются готовые приборы для этой цели. Речь идет о гигрометрах, хотя есть и такие люди, которые предпочитают психрометры.

А ведь показатели влажности воздуха играют важную роль. Если речь идет о человеческом организме, для него этот показатель должен находиться в пределах 40-60%. Но это только в том случае, если речь идет о здоровом человеке.

Когда показатель будет отличаться, окажется ниже, понадобится задействовать специальный увлажнитель . На него придется тратить деньги. В противном случае нужно включать осушитель воздуха, что также потребует лишних финансовых затрат. И окажется очень хорошо, когда уровень влаги в помещении будет регулироваться автоматически.

Более подробно о влиянии влажности воздуха на здоровье человека читайте далее .

На стакане заметен не просто конденсат, а стекающие капли. Это означает повышенный процент влажности в помещении, где проводятся измерения.

• если быстро, тогда влажности в воздухе недостаточно ;
• когда кончики поднимаются вверх, ощущается избыток влаги;
• если чешуйки долго не меняют своего положения, это говорит о том, что все в порядке.

Хотя на изготовление психрометрического прибора понадобится время, но зато такое устройство будет выдавать более точные показания.

А дальше потребуется запитать влагой один из термометров. Под него устанавливается колба или пузырек, где находится дистиллированная вода. Затем берется полоска ткани и ею обматывается ртутный шарик.

Это устройство по своему принципу работы практически такое же, как и  обычный психрометрический гигрометр. Вот только чтобы пользоваться им, необходимо сразу составить таблицу. Здесь понадобится сравнивать показания каждого термометра и делать определенные вычисления.

Все описанные способы изготовления приборов для измерения влажности воздуха относятся к простым, где все удастся сделать своими руками. Можно самостоятельно смастерить даже электронный прибор. Но здесь потребуется плата управления и другие электронные элементы.

Не у всех получится создать такое устройство, хотя оно будет давать более точные показания. Из всех перечисленных выше описаний самым выгодным можно назвать психрометр из термометров. Его изготовление не представляет большой сложности.

Популярные виды приборов

Порядок и особенности измерения уровня влажности гигрометром зависят от вида используемого лабораторного оборудования. Такие приборы отличаются между собой устройством, принципом работы и рядом других параметров.

По конструкции гигрометры бывают механическими и электронными. Первые имеют циферблат со стрелкой, вторые – дисплей, на который выводится информация.

По принципу действия существуют такие типы приборов:

• пленочные;
• волосные;
• весовые;
• емкостные;
• резистивные;
• керамические;
• конденсационные;
• электролитические;
• психометрические.

Пленочные гигроскопы имеют циферблат со стрелкой. Датчиком выступает специальная пленка. Она состоит из органического материала и соединена со стрелкой.

Под воздействием перепада влажности атмосферного воздуха пленка изменяет свой размер. Это приводит к тому, что стрелка смещается в правую либо левую сторону, показывая результат на циферблате.

Преимущество волосного гигрометра состоит в его простой конструкции. Этот прибор можно использовать при определении влажности воздуха при температуре ниже нуля градусов

Основным элементом волосных приборов является натянутый на рамку со стрелкой обезжиренный человеческий или синтетический волос. Принцип работы устройства схож с пленочными видами гигрометров.

При изменении влажности меняется длина волоса. Это приводит к отклонению стрелки в определенную сторону.

Весовые гигроскопы используются для расчета абсолютной влажности. Они оснащены трубками с гигроскопическим материалом. При прохождении воздушной массы наполнитель впитывает влагу и увеличивается в весе.

Забор пробы осуществляется специальным насосом. Систему взвешивают перед закачкой воздуха и после нее. Абсолютную влажность высчитывают, основываясь на полученных показателях, объеме пропущенной воздушной массы.

Емкостные гигрометры имеют в своем составе оксидный конденсатор. Его емкость изменяется в зависимости от концентрации влаги в воздухе. Такие модели необходимо периодически подвергать калибровке. Это связано с тем, что со временем емкость детектора снижается, что сказывается на точности измерения.

Резистивные гигроскопы работают по принципу изменения уровня влажности в зависимости от электрического сопротивления солей и полимеров. Керамические приборы состоят из циферблата со стрелкой. Датчиком выступает особая керамическая смесь (глина, кремний). Ее электролитическое сопротивление зависит от уровня влажности.

Керамические гигрометры показывают исключительно уровень влажности. Дополнительных функций в них нет. Но они точны и позволяют следить за изменением микроклимата в помещении

Приборы конденсационного типа еще называются гигрометрами . Принцип действия оборудования базируется на использовании встроенного зеркала. Температура этого элемента изменяется вместе с температурой атмосферного воздуха.

Основным элементом электролитических приборов выступает стеклянная, полистирольная либо другая изоляционная пластина, покрытая слоем электролита. В зависимости от концентрации влаги в воздушной среде изменяется сопротивление электролита.

Конденсационный гигрометр отличается высокой точностью. Но для бытового использования он мало подходит из-за определенных сложностей использования

Психометрические гигрометры измеряют влажность атмосферного воздуха на основе понижения температуры смоченного тела. Они состоят из двух термометров: сухого и увлажненного.

Также оснащается прибор питателем — стеклянной колбой, которая заполняется водой. Расчет проводится исследователем самостоятельно. Помогает определить относительную влажность воздуха гигрометром таблица, прилагаемая к устройству.

Для чего нужны гигрометры?

Гигрометр – это лабораторное оборудование, при помощи которого проводят измерение относительной или абсолютной влажности атмосферного воздуха, газов. Этот прибор еще называют гигроскопом.

Гигрометр в переводе с греческого, «ὑγρός» означает «жидкий», а «μετρέω» – «мера». Такой прибор будет полезен и в быту, и в промышленной сфере

Влажность, как и температура, является важным показателем микроклимата. Ее рекомендуется поддерживать в пределах норматива: для каждого вида помещения установлен свой оптимальный уровень. Это полезно для здоровья человека и сохранности вещей, конструкций, продуктов питания.

От слишком влажного воздуха быстро распространяются грибок и вирусы, начинают гнить овощи и фрукты, появляется плесень на стенах. Конденсат, оседая на электрооборудовании, металлоконструкциях, бумаге, приводит к их порче. Также нарушается химический состав лекарственных средств.

Пересушенная атмосфера ухудшает защитные свойства слизистой носоглотки. Это приводит к тому, что человек становится подвержен влиянию различных вирусов и инфекций.

Также низкий уровень влажности плохо сказывается на качестве и сохранности продуктов питания: они начинают вянуть, утрачивать свои полезные свойства. Оптимальный микроклимат важен при проведении строительных и ремонтных работ, особенно если используются различные растворы.

Видов гигрометров достаточно много. Их точность может быть разной. Выбор прибора следует делать, исходя из того, в какой сфере его планируется использовать

Чтобы поддерживать влажность на нужном уровне, необходимо регулярно проводить ее измерение и предпринимать соответствующие меры при отклонении показателя от нормы.

Гигрометр используется в разных сферах:

• пищевой промышленности;
• торговле;
• животноводстве;
• растениеводстве;
• фармацевтической промышленности;
• тепличном, коммунальном хозяйстве;
• строительстве и т.п.

Несмотря на свою полезность, гигрометры не получили широкого распространения в жилых помещениях. Их обычно применяют на метеостанциях и в контрольных службах.

Настоятельно рекомендуется регулярно проводить замеры уровня влажности в больницах, детских садах и школах. Стоит приобрести такое оборудование и для дома. Поддерживая влажность в заданном диапазоне, можно значительно улучшить все сферы своей жизнедеятельности.

Выводы и полезное видео по теме

Пример изготовления волосяного гигрометра своими руками:

О том, как сделать психометр в домашних условиях пойдет речь в следующем видеоролике:

На приведенном видео описан принцип работы психометрического прибора и порядок расчета уровня влажности:

Наиболее распространены психометрические устройства ВИТ-1 и ВИТ-2. Они точны и дополнительно показывают температуру воздуха.

Для бытового применения можно использовать электронные приборы. Они обычно являются многофункциональными и показывают не только влажность, но и температуру, освещенность, время, день недели и т.п. Точность их оставляет желать лучшего.

Механические гигроскопы также имеют определенную погрешность, но их можно настраивать путем калибровки.
