Щелевой датчик для этикеток

Вилочные (щелевые) датчики для обнаружения этикетки

Цена
 – ,00 ₽ с НДС

Кабель с разъемом

easyTeach function, Integrated paper tear monitoring, Manual fine tuning of the switching threshold, Обучающий ввод, Warning output

easyTeach function, Manual fine tuning of the switching threshold, Обучающий ввод, Функция отслеживания

easyTeach function, Manual fine tuning of the switching threshold, Обучающий ввод, Функция отслеживания, Warning output

Количество проводов в кабеле

0 V switching

active low (normal operation high, event case low)

IO-Link / light switching PNP (switching on the splice), dark switching NPN (switching on the web)

IO-Link / NPN light switching (switching in the gap), PNP dark switching (switching on the label)

IO-Link / PNP light switching (switching in the gap), NPN dark switching (switching on the label)

Температура окружающей среды, эксплуатация

В тех случаях, когда обычные датчики нечувствительны, применяются щелевые датчики: оптические, ультразвуковые и емкостные. Названные так в силу особенности своей конструкции, они главным образом применяются в процессе этикетирования продукции и определяют наличие этикетки благодаря тому, что видят разницу между подложкой с этикеткой и без нее.

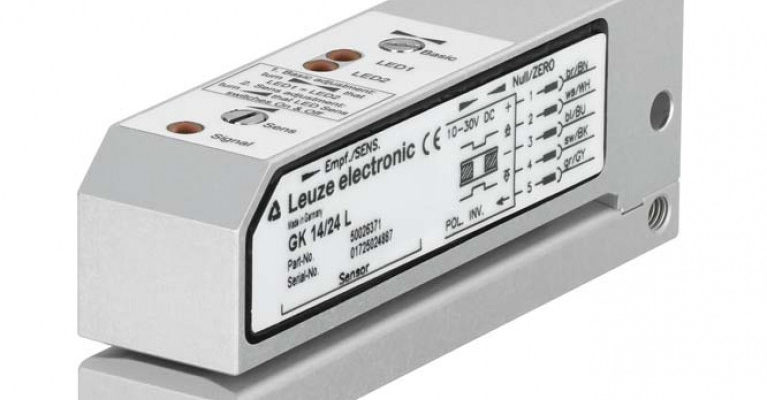

GK 14/24 L – Вилочный емкостной датчик

Тип: Digital switching output

Применение: Detection of non-transparent labels, Detection of transparent labels

Данные товары производства фирмы Leuze Electronic используются для обнаружения не только бумажных, но и металлических этикеток. Кроме того, они надёжно определяют прозрачные этикетки. Минимальный зазор имеют ёмкостные датчики этикеток – 0,8 мм, у оптических и ультразвуковых он составляет в среднем 2-4 мм. В линейке имеются также приборы для детектирования объектов крайне малых размеров. В этом случае зазор «вилки» может составлять до 120 мм. При этом существует серия вилочных датчиков, обладающая невероятной точностью измерения, – 0,014 мм! Варианты вышеуказанного оборудования вы можете приобрести в нашей компании.

Приемник и излучатель – это основные компоненты конструкции щелевого датчика. Эти детали крепятся к металлическому корпусу, находясь параллельно друг другу. Оболочка прибора имеет U-образную форму. Суть работы заключается в принципе барьера: излучатель посылает сигнал в виде света, а приемник распознает его сигналы, когда прекращает излучение. Вилочные датчики более удобны в использовании ввиду работы только с одним определенным устройством, а также конструкции. Детали находятся перпендикулярно друг другу, их не нужно настраивать. Основное назначение щелевого датчика – обнаружение мелких объектов. При этом сохраняется высокая скорость выполнения задач.

Достоинства и применение датчиков

Оптический датчик хорошо подходит для работы на двух типах линий: упаковка и непосредственное производство. Основными преимущества данного устройства являются:

Оптические датчики щелевого типа покупают для контроля за многими элементами системы производства: отслеживание работы конвейерной ленты, измерение ее текущего размера, а также определение местоположение этикеток.

Немногие современные предприятия по выпуску продукции обходятся без линий фасовки и упаковки. При этом затраты на упаковку могут составлять существенную долю от общего объёма технологических затрат, направленных на выпуск конечного продукта. Мало упаковать, необходимо непрерывно контролировать качество упаковки – ведь это то, с чего начинается знакомство клиента с вашей продукцией. Без качественной тары нет качественного продукта.

разработаны компанией Schneider Electric специально для упаковочных линий в табачной, косметической, фармацевтической и пищевой промышленности. Данные датчики способны бесконтактно распознавать различные виды этикеток и формировать соответствующий сигнал для передачи в систему управления оборудования. Они незаменимы в процессах связанных с автоматическим нанесением самоклеящихся этикеток на упаковку или готовую продукцию, именно поэтому их так широко используют в этикетировочных машинах.

Контроль количества этикеток, места склейки, оповещение о своевременной замене бухты с расходным материалом, распознавание однослойных и многослойных материалов, формирование тактовых сигналов машины для резки, вальцевания, вырубки – наиболее часто выполняемые щелевыми датчиками задачи в составе этикетировочных машин. Также с помощью щелевых датчиков легко и эффективно контролировать разрывы и дефекты на плёнках, следить за смещением материала при намотке/размотке.

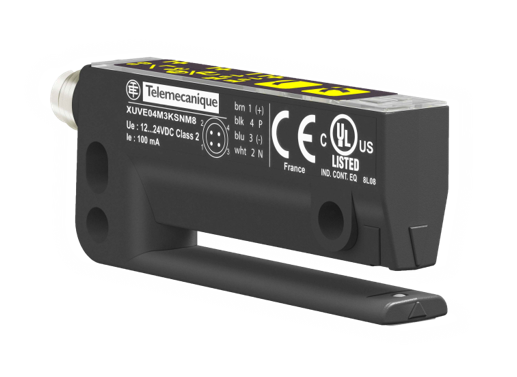

Датчики XUVU06M3KSNM8 и XUVE04M3KSNM8 отличаются принципом действия – первый использует ультразвуковой излучатель, а второй – оптический. Датчик выбирается в зависимости от того, с каким материалом этикетки и подложки необходимо работать (см. таблицу). Таким образом датчик XUVE04M3KSNM8 будет оптимален для работы с непрозрачными этикетками, а XUVU06M3KSNM8 для работы со сложными прозрачными или металлизированными. Ещё одной важной отличительной особенностью УЗ- датчика является его способность работать в сложных условиях – наличие взвеси, пыли в окружающем воздухе. Таблица ниже позволяет наглядно сравнить основные технические характеристики двух типов датчика.

ВЫГОДЫ ОТ ПРИМЕНЕНИЯ ДАТЧИКОВ XUVU/XUVE

ЛЕГКАЯ ИНТЕГРАЦИЯ
В ЭТИКЕТИРОВОЧНУЮ МАШИНУ

Легко встраивается в машину благодаря компактному размеру. За счет специального конструктивного дизайна датчика достигается улучшенное натяжение ленты в зоне приложения.

ВЫСОКАЯ ТОЧНОСТЬ
ОБНАРУЖЕНИЯ ЭТИКЕТКИ

Оптический датчик имеет точность 0,05 мм при скорости ленты 150 м/мин для этикеток с размером 2 мм. Ультразвуковой датчик имеет точность 0,2 мм при скорости ленты 120 м/мин для этикеток с размером 2 мм.

ПРОСТАЯ НАСТРОЙКА
И ОБУЧЕНИЕ

Кнопки регулировки обеспечивают высокоточную настройку. Одним нажатием запускается режим обучения на максимальной скорости прохождения этикеток. Легкость монтажа и технического обслуживания датчика обеспечивает встроенная разноцветная светодиодная индикация.

ВЫСОКАЯ СТАБИЛЬНОСТЬ
РАБОТЫ В ЗАПЫЛЕННОЙ СРЕДЕ

Ультразвуковой датчик значительно менее чувствителен к пыли и загрязнениям по сравнению с оптическим. А за счет функции обучения адаптируется к реальному состоянию воздуха и материала.

Датчики XUVU/XUVE, интегрированные в этикетировочную машину, позволят

Являемся авторизованным партером Schneider Electric

Лучшая цена

Профессиональная тех. поддержка

27 лет на рынке промышленной автоматизации

Качество во всем

Подберите щелевой датчик

Излучатель и приемник щелевого оптического датчика прочно закреплены противоположно друг другу в U-образном металлическом корпусе на расстоянии нескольких миллиметров или сантиметров. Датчик щелевой работает по принципу светового барьера (Т тип, разнесенная оптика): излучатель датчика генерирует световое излучение, приемник реагирует на прерывание луча объектом.

В отличие от стандартных датчиков барьерного типа, щелевые оптические датчики (оптические датчики вилочного типа) обладают преимуществом простой электрической установки, так как требуется проводка кабеля только для одного прибора. Помимо этого не требуется регулировка излучателя и приемника датчика относительно друг друга.

Датчики щелевые оптические отличает высокая надежность, их выбор оптимален для работы в условиях высокоскоростных процессов и для распознавания объектов (сверх)малых форм.

НПК «ТЕКО» выпускает оптические щелевые датчики с различной шириной (от 20 до 180 мм) и глубиной (от 24 до 60 мм) щели, инфракрасного и красного излучения.

Особенности щелевых оптических выключателей (датчиков)

Щелевые оптические выключатели успешно применяются для контроля за производственными и упаковочными линиями.

К особенностям оптических щелевых выключателей (датчиков) относится:

Данные устройства специально предназначены для контроля деталей в подающих механизмах и системах для погрузочно-разгрузочных операций.

Применение датчиков щелевых оптических на предприятиях

Применение щелевых датчиков оптических на предприятии дает возможность решать следующий спектр задач:

Цена c НДС:

12 790 р.

Размер прямоугольного корпуса, ДлxВxШ: 110x79x15

: Щелевая оптика

Максимальный рабочий ток, Imax: 100 мА

Падение напряжения при Imax, Ud: ≤2,5 В

Тип контакта / Структура выхода: PNP Переключающий

Присоединение / Подключение: Соединитель S19, S20

Степень защиты по ГОСТ 14254-96: IP67

: ≤0,5 мм

: 46 мм

Допустимая емкость нагрузки: 0,02 мкФ

Допустимая освещенность окружающей среды: 5000 Люкс

Задержка включения / отключения, не более: 1 мс

Защита от короткого замыкания: Есть

Защита от переполюсовки: Есть

Зона чувствительности/ Размер щели: 80 мм

Категория применения / применяемость: DC13

: 1,5 мм

: без регулировки

Собственный ток потребления, Io: ≤35 мА

Частота циклов оперирования, f: 500 Гц

4 690 р.

Размер прямоугольного корпуса, ДлxВxШ: 49x50x30

Тип контакта / Структура выхода: PNP Замыкающий

Присоединение / Подключение: Кабель 3х0,34 кв. мм

Степень защиты по ГОСТ 14254-96: IP65

: ≤1,5 мм

: 31 мм

Зона чувствительности/ Размер щели: 24 мм

8 980 р.

Размер прямоугольного корпуса, ДлxВxШ: 50x49x15

: ≤0,4 мм

Зона чувствительности/ Размер щели: 20 мм

: 1,2 мм

13 310 р.

Размер прямоугольного корпуса, ДлxВxШ: 51x18x40

: Датчик для контроля частоты вращения

Максимальный рабочий ток, Imax: ≤80 мА

Выходное напряжение при отсутствии прерывания луча: ≤0,4 В

Выходное напряжение при прерывании луча: ≥2,4 В

Зона чувствительности/ Размер щели: 11 мм

Потребляемая мощность, не более: 0,5 Вт

: 5 кОм

Частота циклов оперирования, f: 20 кГц

13 410 р.

: с регулировкой

9 520 р.

Размер прямоугольного корпуса, ДлxВxШ: 80x79x15

Зона чувствительности/ Размер щели: 50 мм

12 760 р.

На складе: Доступно по индивидуальному заказу

Срок отгрузки:

Пожалуйста, уточняйте у наших специалистов

8 950 р.

6 300 р.

Тип контакта / Структура выхода: NPN Переключающий

15 420 р.

Размер прямоугольного корпуса, ДлxВxШ: 150x79x15

: ≤0,7 мм

Зона чувствительности/ Размер щели: 120 мм

: 2,5 мм

13 400 р.

9 490 р.

9 970 р.

9 200 р.

8 760 р.

13 420 р.

12 170 р.

12 780 р.

9 450 р.

7 920 р.

8 550 р.

5 920 р.

5 380 р.

: Комплементарный выход (NPN+PNP)

: Нормально разомкнутый (NO)

8 320 р.
