Назначение
Преобразователь давления предназначен для измерений гидростатического (избыточного) давления в жидкости, не имеющей механических примесей, вычисления на его основе глубины погружения или уровня жидкости и преобразования ее в унифицированный аналоговый выходной сигнал постоянного тока или постоянного напряжения. Преобразователь давления предназначен для измерения уровня жидкости в резервуарах, скважинах, колодцах или пьезометрах. (см. пример использования)
Метрологические и технические характеристикиСпециальные исполненияКонструкцияМонтаж
Опущенный на заданный уровень преобразователь давления может свободно висеть на кабеле или лежать на дне резервуара. При необходимости кабель с капилляром можно нарастить стандартным кабелем. При соединении кабелей капилляр не должен перекрываться (давление внутри должно быть равно атмосферному давлению), однако в месте соединения кабелей необходимо обеспечить защиту капилляра от попадания в него жидкости или других загрязнений.
Фирма рекомендует применение специализированного зажима для крепления кабеля типа и монтажной коробки, оснащенной отверстием с гидроизолирующей мембраной. При длинных линиях передачи сигнала рекомендуем добавочно использование схемы защиты от перенапряжения в форме настенной коробки, облегчающей соединение кабелей. При смотке кабеля преобразователя, диаметр свёртывания не должен быть менее 20 см, а также недопустимы механические повреждения кабеля.
При погружении преобразователя на глубину более кабель с капилляром должен быть прикреплен к стальному несущему тросу. Механическая очистка мембраны преобразователя .
Загрязнения, накопившиеся на мембране во время эксплуатации, запрещается удалять механическими средствами, в частности скребками, щетками и т. п., поскольку это может привести к повреждению. Единственным допустимым способом является растворение загрязнений, при необходимости для удаления можно использовать мягкую кисть..
Осадок на мембране может оказывать воздействие на кривую преобразования..
Примеры способов очистки мембраны:.
– в случае накипи на мембране и вокруг нее нижнюю часть преобразователя, включая мембрану, нужно, примерно на 20 минут, погрузить в 10%-ный раствор Kamix, который можно приобрести у производителя;.
– отложения веществ нефтяного происхождения следует размягчать и смывать растворителем или моющим средством;.
– отложения органических веществ следует размягчать в теплой воде с температурой до 85 °C или в моющем средстве в случае жирных отложений..
Способы электрического подключенияКод заказа SG-25
– Для формирования кода заказа, выберите в таблице необходимые параметры прибора, кликнув по соответствующим полям таблицы.
– Для начала формирования кода заказа или сброса выбранных параметров активируйте поле “SG-25” таблицы.
– Код заказа автоматически формируется в последней строке таблицы.
* Длина кабеля определяется конкретными условиями измерений. Задайте требуемую длину при помощи регулятора в строке “Длина кабеля, м”;
** Длина защитной оболочки кабеля должна быть не больше длины кабеля

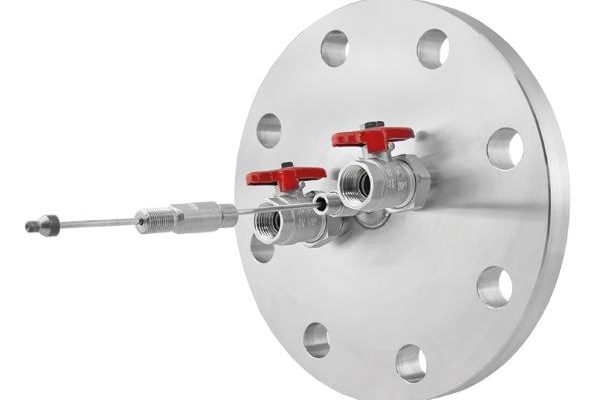

S-TK – WASH
Фланцевые химостойкие разделители типа S-Ch
Разделители типа S-Мазут для горячих сред с большой вязкостью
Приспособление типа «NORD»
Вентильные блоки типа VM-5
Вентильные блоки типа VM-2
Вентильные блоки типа VM-3
Вентильные блоки типа VM-1
Монтажное кольцо для сварки CG1/2
Монтажное кольцо для сварки СМ30х2
Гидростатический уровнемер функционирует за счет измерения давления или перепада давления в жидкости. Такой способ основан на факте существования гидростатического давления в жидкости и его изменения прямо пропорционально глубине. Специальные датчики позволяющие измерять уровень в открытых или закрытых резервуарах. Соответственно, одна мембрана устанавливается непосредственно на резервуаре, а вторая – в области избыточного давления (для закрытых емкостей) и на подаче атмосферного давления (в открытых). Устройства такого типа могут работать с вязкими жидкостями и при большом избыточном давлении. Однако важно, чтобы чувствительный элемент находился в непосредственном контакте с измеряемой средой.
Виды гидростатических уровнемеров
Датчики уровня гидравлического типа выполняются в двух конструкционных вариантах.
Первый вариант исполнения – погружные преобразователи давления, что представляют собой 2 блока, объединенных компенсационным кабелем. Измерительный блок – это погружной зонд. Они используются для скважин, колодцев, открытых резервуаров, водоемов. Также подходят для безнапорных баков. Устройства изготавливаются из разных материалов. Корпус может быть нержавеющим стальным или полимерным, а чувствительная мембрана – стальной или керамической. В оболочке компенсационного кабеля проходит трубка опорного давления, и она может быть тефлоновой, полиуретановой или из ПВХ.
Второй вариант – врезной преобразователь, подходящий для горизонтальной установки в стенку резервуара. В них предусмотрена открытая торцевая мембрана. Также модели могут быть контактными и бесконтактными.
Также модели классифицируются по:
Область применения гидростатического датчика уровня
Гидростатические датчики уровня – оптимизированные функциональные устройства, помогающие измерять глубину столба и давления жидкости. Они используются в разных сферах промышленности, связанных с водой или с газом, в том числе в: нефтегазовой, химической, фармацевтической промышленности, где позволяют проводить контрольно-измерительные работы с газами, нефтью, топливом, спиртами и кислотами, проводить количественную оценку жидкостей.
Датчик уровня воды
Также это оборудование широко используется в металлургии и добывающей промышленности для оценки уровня грунтовых вод или жидкостей в скважинах, водоемах. Кроме того, они необходимы и в экологическом контроле, в том числе для промера объема резервуаров с технической и питьевой водой на заводах и в населенных пунктах, для контроля состояния естественных водоемов.
Качественная современная техника используется для решения следующих задач:
Принцип работы (действия) гидростатического уровнемера
Погружной скважинный датчик уровня измеряет гидростатическое давление. Этот метод позволяет определить высоту столба жидкости в зависимости от того, какое давление действует на боковые стенки сосуда или его дно. В соответствии с законом Паскаля, гидростатическое давление зависит только от высоты столба и плотности жидкости, а форма и общий объем резервуара никак на эту величину не влияют.
Поэтому можно стационарно закрепить на боковой поверхности резервуара датчик (либо использовать погружную модель, в которой датчик давления располагается непосредственно в контролируемой среде на определенной глубине). Соответственно, устройство помогает измерить давление, а затем преобразовать это значение в объем.
Принцип измерения сохраняется общим для всех уровнемеров, вне зависимости от того, какая конструкция выбрана – фланцевая, погружная или врезная. Важно учитывать, что с их помощью можно измерять только жидкости с постоянной плотностью.
Также имеет значение тип мембраны: открытую можно использовать только там, где в жидкости нет крупных включений, способных привести к повреждениям. Защищенную мембрану можно использовать для сильно загрязненных сред, но возможные включения должны быть больше размера технологического отверстия. Иначе мембрану придется часто чистить, а при механическом воздействии она может повредиться.
Преимущества использования гидростатического датчика уровня
С помощью гидростатического уровнемера можно измерить столб жидкости при глубине погружения до 100-250 м. Также есть модели в специальном исполнении, для глубоководных замеров. Ключевыми преимуществами таких устройств считаются:
Датчик уровня жидкости
В каталоге компании Измеркон представлены модели, созданные для систем водоснабжения, для нужд гидрогеологии, а также для очистных сооружений. Также в наличии промышленные преобразователи уровня (в том числе с цифровым интерфейсом).
