При установке приборов измерения температуры и приборов контроля температуры

Термометрами измеряют температуру газов, в том числе воздуха, жидкостей,

почв, температуру тела, предметов. С их помощью контролируют технологические процессы в промышленности, сельском хозяйстве, в научных исследованиях, в медицине и фармакологии.

Промышленность выпускает термометры самого разного типа, назначения, сложности, точности и стоимости. Для бытовых целей можно приобрести надежный, довольно точный, несложный прибор за совсем небольшие деньги. Для научно-исследовательских целей используются лабораторные термометры, купить которые тоже можно недорого.

Для производства или науки изготавливаются узкоспециализированные термометры, разработанные для определенных условий, работающие в определенном диапазоне, с заданной точностью. В зависимости от сферы применения, термометры можно условно разделить на несколько групп:— технические и промышленные; — лабораторные; — метеорологические; — сельскохозяйственные; — для нефтепродуктов;— виброустойчивые;— бытовые.

Технические и промышленные термометры применяют в трубопроводах, промышленных установках и емкостях, в рефрижераторах, в летательных аппаратах для постоянного мониторинга состояния среды.

Лабораторный термометр отличается высокой точностью измерений. Такие приборы применяются для измерения температуры в различных средах (например, жидкостный термометр), а также в качестве эталонных измерительных устройств. Востребованы в биологии, аналитической химии, для измерения очень высоких температур. Большинство моделей — это стеклянные термометры, они считаются наиболее практичными, могут измерять доли градуса. Выпускаются модели с пришлифованным конусом на корпусе для установки в лабораторную посуду.

Метеорологические термометры применяются для измерения температуры воздуха, скорости изменения температуры, минимальной и максимальной температуры в отрезок времени, для определения температуры поверхностного слоя воды, глубинных или поверхностных слоев почвы. Метеорологические термометры часто входят в комплект психрометров, определяющих одновременно и влажность воздуха.

Совершенно необходимы термометры и в сельском хозяйстве. В частности, можно купить термометр для инкубатора, для измерения тела животных, температуры в овощном бурте. Например, перегрев яиц в инкубаторе всего в течение нескольких минут может привести к тому, что птенцы погибнут или родятся больными, поэтому контроль температуры необходим. Очень многие с/х процессы требуют точного соблюдения температурного режима, например, при хранении зерна, овощей и фруктов, мясо-молочной продукции, при проращивании и протравливании семян.

Термометры для нефтепродуктов и для испытания нефтепродуктов применяются

в нефтеперерабатывающей, нефтедобывающей и химической индустрии.

Виброустойчивые термометры устанавливаются в приборах, подверженных постоянному воздействию вибрации.

Бытовые термометры предназначены для массового применения. К ним относятся и термометры для жидкостей (для измерения температуры молока, воды в детской ванночке), и для измерения температуры воздуха в комнате или за окном, и температуры тела.

Для точного контроля температуры рабочей среды можно  купить термометр биметаллический, цена на который доступная, а качество высокое — предлагается модель «Термометр биметаллический тбп 63». Конечно, в магазине «ПраймКемикалсГрупп» можно купить термометр для жидкости, в частности термометр сп 2п, термометр технический и другие модели и виды этих измерительных приборов.

Определение температуры воздуха

Приборы для
определения температуры воздуха и
поверхностей ограждений. Для измерения
температуры воздуха как в помещениях,
так и вне их применяют ртутные, спиртовые
и электрические термометры.

Ртутные
термометры
имеют широкое распространение. Они
отличаются большой точностью и позволяют
измерять температуру в широких пределах
– от –35 до 375С.
Спиртовые термометры менее точны, но
дают возможность измерять низкие
температуры до –70С,
что нельзя определить ртутными
термометрами (ртуть замерзает при
–37,4С).

Термометры
градуируются в градусах Цельсия. Градус
Цельсия (С)
равен одной сотой деления температурной
шкалы между точками кипения (100С)
и замерзания воды (0С).
По значению градус Цельсия равняется
градусу Кельвина (К) – современной
единице измерения температуры. По
системе СИ 0С
равен 273,15 К и 100С
– 373,15 К.

Максимальный
термометр (рис.
1) имеет в капиллярной трубке иглу-указатель.

Ртуть,
расширяясь при повышении температуры,
продвигает указатель по капилляру.
Когда же температура понижается и ртуть
сжимается, уходя обратно по капилляру,
указатель остается на месте, фиксируя
максимальную температуру. При измерении
температуры максимальный термометр
должен находиться в горизонтальном
положении.

Ртутные максимальные
термометры в месте перехода резервуара
в капилляр иногда имеют сужение.
Расширяющаяся при повышении температуры
ртуть легко преодолевает сопротивление
в сужении и останавливается на определенном
уровне, соответствующем наблюдаемой
температуре.

ри
понижении температуры столбик ртути
остается в капилляре, так как не может
преодолеть сопротивления в суженном
месте, и, таким образом, показывает
максимальную температуру.

Для
возвращения ртути в резервуар термометр
перед употреблением сильно встряхивают.

Минимальный
термометр
бывает только спиртовым. В просвете
капилляра термометра имеется указатель
– стеклянный штифтик, который перед
началом измерения температуры подводят
к верхнему уровню спирта. Спирт, расширяясь
при повышении температуры, свободно
проходит мимо указателя, который остается
на месте. При понижении же температуры
спирт сжимается и увлекает за собой в
силу поверхностного натяжения указатель.
Поэтому верхний конец указателя всегда
фиксирует минимальную температуру,
наблюдавшуюся в период ее измерения.

Электротермометры.
Электрические
термометры (рис. 2) ос­нованы на
полупровод­ни­ках. В этих приборах
используют микротер­мисторы, которые
изменяют свое электриче­ское
сопротивление при незначительных
колебаниях температуры. Электротермометры
используются для измерения температуры
воздуха в помещениях, ограждаю­щих
конструкций (стен, потолков, полов),
подстилки и т.п.

Термограф
М-16 (рис. 3)
применяют для непрерывной (по часам и
дням) регистрации измерений температуры
воздуха. Выпускают его двух типов:
суточные с продолжительностью одного
оборота барабана часового механизма
26 ч; недельные с продолжительностью
одного оборота барабана часового
механизма 176 ч.

ермограф
состоит из датчика температуры,
биметаллической пластинки, передаточного
механизма, стрелки с пером, барабана с
часовым механизмом и корпуса. Принцип
работы его основан на свойстве
биметаллической пластинки изменять
кривизну в зависимости от температуры
воздуха. Изменения изгиба биметаллической
пластинки передаются стрелке с пером,
которое, поднимаясь и опускаясь, чертит
на вращающемся барабане, покрытом
специальной диаграммной лентой,
температурную кривую (термограмму).

Правила
измерения температуры воздуха.

• Температуру
  воздуха в помещениях измеряют в разное
  время суток в 2-3 точках по вертикали
  (на уровне лежания, стояния животных
  и на высоте роста обслуживающего
  персонала). Измерения по горизонтали
  берут следующие: середина помещения и
  два угла по диагонали на расстоянии 3
  м от продольных стен и 0,8-1м от торцовых.
• Термометр
  или термограф необходимо располагать
  так, чтобы на него не действовали прямые
  солнечные лучи, тепло от нагревательных
  установок и приборов, охлаждения от
  окон и вентиляционных каналов.
• Продолжительность
  измерения температуры в каждой точке
  должна быть не менее 10 мин с момента
  установки термометра.

Атмосферное
давление измеряется высотой ртутного
столба, уравновешивающего это давление.
Нормальным
давлением принято считать 760 мм рт. ст.,
или единицу бар. Один бар соответствует
давлению 750,06 мм рт. ст. Бар разделяется
на 1000 миллибар (мбар). Отсюда 1 мбар равен
0,75 мм рт. ст., а давление в 1 мм рт. ст.
соответствует 1,33 мбар. В последнее время
давление выражается в единицах Паскаля
(Па). По этой системе нормальное давление
равняется 1013 Па.

Приборы.
Атмосферное давление измеряют ртутными
барометрами и металлическими
барометрами-анероидами. Ртутные барометры
бывают сифонные и чашечные.

Ртутный
сифонный барометр
представляет собой вертикальную трубку
из белого стекла, изогнутую на 180
и заполненную ртутью (рис. 4). Длинный
конец трубки запаян, а короткий конец
открыт. Давление атмосферы принимается
открытым концом: при повышении его
уровень ртути в коротком конце понижается,
что соответственно, показывает повышение
уровня ртути в запаянном колене.

Чашечный
барометр
состоит из чугунной чашки с ртутью,
закрытая сверху, но сообщающаяся через
отверстие с атмосферным воздухом.
Стеклянную трубку барометра длиной
около 80 см укрепляют нижним открытым
концом в крышке чашки. Трубку наполняют
ртутью и погружают нижним концом в чашку
с ртутью. Трубка защищена латунной
оправой, на верхней части которой
нанесена шкала. В верхней части трубки
под запаянным концом образуется
торичеллиева пустота. Изменение
атмосферного давления передается на
поверхность ртути в чашке, что, в свою
очередь, влияет на уровень ртути в
трубке: при повышении атмосферного
давления возрастает уровень ртути в
трубке, и наоборот.

Барометр-анероид
(рис.5). Его важнейшая часть – полая
тонкостенная металлическая коробка с
гофрированным дном и крышкой или
тонкостенная плоская трубка, согнутая
в виде подковы. Коробка или трубка
заполнены разреженным воздухом (до
50-60 мм рт. ст.). В результате колебаний
атмосферного давления с

давливаются
или выпячиваются стенки коробки или же
разгибаются и сгибаются концы трубки.
Эти изменения через систему рычагов
передаются стрелке, движущейся по
циферблату.

Барограф
(рис.6) применяют для длительных наблюдений
за изменениями атмосферного давления
и их записи. Главнейшая его часть, как
и в барометрах-анероидах, – тонкостенная,
металлическая коробка с разреженным
воздухом, воспринимающая изменения
давления воздуха. Через систему рычагов
изменения объема коробки передаются
на стрелку с писчиком. На разграфленной
ленте барабана, так же как и у термографа,
вычерчивается кривая колебаний
атмосферного давления за сутки или за
неделю.

Занятие 2.ОПРЕДЕЛЕНИЕ ВЛАЖНОСТИ

Для
суждения о влажности воздуха в помещениях
и вне их определяют их абсолютную
влажность, относительную влажность,
дефицит насыщения и точку росы.

Абсолютная
влажность
– это количество водяных паров в 1м3
воздуха при нормальных показателях
температуры и атмосферного давления
(Т=0С,
В=760 мм рт.ст.). Обозначается буквой А,
измеряется в мм рт.ст.

Максимальная
влажность
– количество водяных паров, насыщающих
до предела 1м3
воздуха при данной температуре и
атмосферном давлении. Обозначается
буквой Е,
измеряется в мм рт.ст.

Относительная
влажность
– отношение абсолютной влажности к
максимальной влажности, выраженное в
%. Обозначается буквой R
.

Дефицит
насыщения
– это разница между максимальной и
абсолютной влажностью. Обозначается
буквой D,
измеряется в мм рт.ст.

Точка
росы –
это максимальная температура при которой
водяные пары насыщаются до предела и
переходят в воду. Обозначается – Тр.

Абсолютную
влажность воздуха определяют психрометрами,
а относительную – гигрометрами и
гигрографами.

аиболее
часто в практике исследований пользуются
статиче­скими (рис.7) или динамическими
(аспирационными) психрометрами (рис.8).

Статический
психрометр Августа
состоит из двух одинако­вых термометров
(ртутные, в новых моделях спиртовые),
укрепленных в одном штативе на расстоянии
4-5 см друг от друга. Резервуар одного из
термометров (влажного) обернут кусочком
батиста; конец обертки свернут жгутом
и погружен в стаканчик (в новых моделях
– в расширен­ный конец изогнутой
трубки-пробирки). Уровень воды в стаканчике
должен находиться на расстоянии 2-3 см
от нижнего конца резервуара. Стаканчик
(трубку) наполняют дистиллированной
водой. В силу капиллярности материал
постоянно смачивается, и с шари­ка
термометра непрерывно испаряется вода.
Это вызывает потерю тепла пропорционально
скорости испарения. В связи с этим и
показания температуры на влажном
термометре ниже, чем на рядом расположенном
сухом. Разность показаний обоих
термометров и берется за основу расчетов.

Аспирационный
психрометр Ассмана
дает весьма точные показания. Он состоит,
так же как и статический психрометр, из
двух одинаковых термометров. Резервуар
каждого из них окружен двумя металлическими
гильзами для защиты от тепловой радиации.
Гильзы переходят в общую трубку с
небольшим аспирационным вентилятором
у верхнего конца.
Вентилятор
приводится в движение пружиной, которую
заводят ключом.

Ход
определения и вычисление результатов.
При опреде­лении абсолютной влажности
статическим психрометром прибор
устанавливают в точке исследования,
обертку влажного термометра погружают
в стаканчик с водой. Оставляют в покое
прибор на 10-15 мин, следя за тем, чтобы на
прибор не влияли источники тепла (лампы,
печи и пр.), а также случайные движения
воздуха (ходьба, открывание дверей).
После указанного срока записывают
показания сухого и влажного термометров
с точностью до 0,1°С. По разнице показаний
термометров определяют относительную
влажность в % по таблице, имеющейся на
приборе, если ее нет, то по приложению
№ 1.

Р а с ч е т. Абсолютную
влажность воздуха по показаниям сухого
и влажного термометров вычисляют по
формуле Реньо:

где
А – абсолютная
влажность, выражаемая напряжением
паров, мм рт.ст.; Е
–максимальная
упругость водяных паров при температуре
влаж­ного термометра (эту величину
находят по таблице (Приложение № 2), мм
рт.ст.; а –
психрометрический
коэффициент, зависящий от скорости
движения воздуха (см. ниже); Т1
– температура
в момент отсчета, показываемая сухим
термометром, ° С; Т2
–
температура, показываемая влажным
термометром, ° С; В
– барометрическое
давление при наблюдении, мм рт.ст.

П р и м е р вычисления
абсолютной влажности воздуха. Определение
проводили статическим (стационарным)
психрометром при следующих данных:
показания сухого термометра 12,5°С,
показания влажного термометра 11,2° С,
барометрическое давление 755 мм рт. ст.,
психромет­рический коэффициент
0,0011, максимальная упругость пара при
11,2° С (по приложению № 2) 9,92 мм рт. ст.

Вводим в приведенную
выше формулу эти величины:

А
= 9,92 – 0,0011 • (12,5 – 11,2) • 755 = 8.84 мм рт. ст.

Зная
эту величину, можно вычислить ее
процентное отношение к
максимальной
влажности воздуха при данной температуре
(температура сухого термометра), т. е.
относительную влажность воздуха. Для
этого пользуются формулой:

где R – относительная
влажность воздуха, %; А – найденная
абсолютная влажность воздуха, мм рт.
ст.; Е – максимальная упругость водяных
паров, мм рт. ст. при температуре сухого
термометра (температура воздуха в момент
наблюдений). Ее находят по таблице
(Приложение № 2); в нашем примере она
равна 10,8 мм рт. ст.

Подставляем
найденные величины в формулу:

Правила
работы с аспирационным психрометром.
Для смачивания обертки влажного
термометра этого психро­метра применяют
резиновую грушу с пипеткой. Грушей
поднимают воду в пипетке на 2/3 ее длины
и задерживают на этом уровне при помощи
зажима. Пипетку вводят полностью в
гильзу влажного термометра и смачивают
обертку резервуара.

Показания
термометра отсчитывают летом через 4-5
мин, а зимой через 15 мин после начала
работы вентилятора. В последнем случае
пружинный завод вентилятора приходится
заводить дважды.

Абсолютную влажность
при пользовании этим психрометром
вычис­ляют по формуле:

где А – абсолютная
влажность, мм рт. ст.; Е – максимальное
напряже­ние водяных паров при
температуре влажного термометра; 0,5 –
постоянная величина (психрометрический
коэффициент); Т – температура сухого
термометра; Т – температура влажного
термометра; В – баро­метрическое
давление в момент исследования; 755 –
среднее барометрическое давление.

П
р и м е р. Абсолютная влажность воздуха
при Т=15о
С, Т1 =12,5° С. В =758 мм и Е (находят по
приложению № 2) = 10,8

Рис.
10. Гигрограф типа М-21.

1
– корпус, 2 – датчик-пучок обезжиренных
волос,

3
– коррекционный винт, 4 – стрелка с
пером,

5
– барабан с часовым механизмом,

6
– диаграммная лента

Относительная
влажность воздуха в нашем примере равна:

Приборы
для определения относительной влажности
воздуха.Для определения относительной
влажности возду­ха применяют гигрометры
– приборы, действие которых основано
на способности обезжиренного в эфире
челове­ческого волоса удлиняться при
повышении относительной влажности
воздуха и укорачиваться при ее понижении.

Гигрометр
волосяной в круглой оправе М-68(рис.9)
представляет собой металлический корпус
со шкалой с делениями в процентах
относительной влажности воздуха. Внутри
корпуса имеется датчик влажности и
механизм для закрепления и перемещения
стрелки по шкале. Установка стрелки на
заданное деление производится
регулировочным винтом. Диапазон измерения
относительной влажности в пределах от30 до 100 %. Прибор
можно использовать для работы при
температуре от –30 до 45° С.

Гигрограф
М-21(метеорологиче­ский) применяют
для непрерывной записи изменения
относительной влажности воз­духа от
30 до 100 % при температуре от –30 до 45° С.
Приборы выпускают двух ­ти­пов:
суточные и недельные с продолжи­тельностью
одного оборота барабана часо­вого
механизма 26 и 176 ч.

Гигрограф
(рис.10) состоит из дат­чика (1) и пучка
обезжиренных человече­ских волос,
закрепленных концами во втулках

металлического
кронштейна и за­щищенных от повреждений
ограждением; передаточного механизма
(2), стрелки с пером (3), барабана с часовым
механизмом (4) и корпуса (5). Перед работой
укрепляют на барабане диаграммную
ленту, заводят часовой механизм и
заполняют перо специальными чернилами.
На диаграммной ленте записывают дату
и время начала и конца регистра­ции.
Прибор для записи относительной влажности
ставят на опреде­ленную высоту строго
горизонтально.

Занятие 3.ОПРЕДЕЛЕНИЕ СКОРОСТИ ДВИЖЕНИЯ
ВОЗДУХА

Приборы для
определения скорости движения воздуха.

Скорость
движения воздуха измеряют в животноводческих
помещениях, при исследовании работы
вентиляции и в открытой атмосфере.
Выражают ее в метрах в секунду (м/с).
Используют для измерения анемометры и
кататермометры. Анемометрами изме­ряют
большие скорости движения воздуха, а
кататермометрами – скорости меньше
0,5 м/с.

Анемометры
различают ди­намические и статические.
Первы­ми определяют скорость движе­ния
воздуха по числу оборотов, вторыми –
по отклонению пла­стинки или шара.

Динамические
анемометры
бывают двух типов: крыльчатые типа АСО-3
и чашечные типа МС-13 (рис.11 и рис.12).
Принцип дей­ствия обоих анемометров
заключается в том, что воздух при движении
давит на легкие подвижные крылья или
чашечки прибора, которые приходят во
вращательное движение. Это движение
через систему зубчатых колес передается
стрелке, движущейся по циферблату с
делениями.

ределы
измерений скорости движения воздуха у
крыльчатого анемометра от 0,3 до 5 м/с,
а у чашечного анемометра – от 1 до 20 м/с.
Перед работой анемометра включают с
помощью арретира передаточный механизм
и записывают начальное показание
счетчика на шкалах. Прибор устанавливают
в воздушном потоке ветроприемником
навстречу потоку и через 10-15с включают
одновременно механизм прибора и
секундомер. Через 1-2 мин механизм
анемометра и секундомер выключают,
записы­вают показания счетчика и
время его работы в секундах. По разности
конечного и начального показаний
счетчика, деленной на время в секундах,
определяют скорость движения воздуха
в м/с.

Статический
анемометр с флюгеромиспользуют для
определения движения воздуха в свободной
атмосфере (силы ветра) по отклонению от
вертикального положения пластинки
прибора. Угол отклонения отсчитывают
по дугообразной шкале и по соответствующим
таблицам определяют скорость движения
воздуха.

Ка т а т е р м о м е т р ы– приборы для
определения ско­рости движения воздуха
от 0,04 до 15 м/с. Кататермометры могут
иметь цилиндрический или ша­ровой
резервуар (рис.13). Поверхность резервуара
запол­нена окрашенным спиртом. Шкала
прибора разделена на градусы от 35 до
38. Величина потери тепла с 1 см2поверхности резервуара прибора за
период охлаждения его от 38 до 35°С в
милликалориях называетсяфактором
кататермометра (F).Он имеет индивидуальное значение для
каждого прибора и отмечается на обратной
стороне шкалы прибора.

Деление
величины фактора на время охлаждения
прибора от 38 до 35°С даст величину
теплоотдачи с 1 см2/с в милликалориях.
Эту величину называют индексом и
обозначают буквойН.

Правила
работы с анемометром и кататермометром.При работе с анемометром необходимо
соблюдать следующие правила:

• ось
  крыльчатого анемометра при измерении
  скорости должна совпадать с направлением
  движения воздуха, а чашечного –
  находиться в вертикальном положении;
• перед
  измерением скорости движения воздуха
  в избранной точке записывают показания
  стрелок прибора, помещают прибор с
  заторможенной стрелкой на место и
  пускают анемометр на холостой ход на
  1-2 мин, пока крылья или чашечки не начнут
  равномерно вращаться. После этого
  нажатием рычажка включают счетчик и
  одновременно отмечают время (в секундах).
  По истечении 100с выключают счетчик
  анемометра и записывают показания
  стрелок; разность между вторым и первым
  показаниями стрелок счетчика делят на
  число секунд (100) и находят скорость
  движения воздуха в м/с;
• рекомендуется
  скорость движения измерять дважды и
  вычислять среднюю величину;
• для
  измерения скорости движения воздуха,
  превышающей 1 м/с, в свободной атмосфере
  рекомендуется применять чашечный
  анемометр, а для измерения скорости
  движения воздуха в вентиляционных
  каналах – крыльчатый.

При
работе с кататермометром необходимо
соблюдать следующие правила:

• перед
  исследованием погружают резервуар
  сухого кататермометра в воду, нагретую
  до 60-80°С, и ждут пока спирт не заполнит
  1/3 верхнего цилиндрического расширения.
  После этого прибор вынимают из воды,
  насухо вытирают резервуар полотенцем
  и помещают неподвижно в точке исследования;
• по
  секундомеру следят за временем охлаждения
  прибора, включая секундомер в момент,
  когда столбик спирта проходит через
  38°С, и выключают, когда он достигает
  уровня 35°С.
• полученную
  величину времени охлаждения записывают
  и повторяют измерения 5 раз. Данные
  первого измерения, как наименее точного,
  отбрасывают и из четырех измерений
  выводят среднеарифметическую величину
  времени охлаждения.

Вычисление
результатов.Зная величинуНи
температуру воздуха, определяют скорость
движения воздуха в момент измерения,
пользуясь следующими формулами:

где
v
– искомая
скорость движения воздуха м/с; Н
– величина охлаждения кататермометра
(индекс); Q
– средняя температура кататермометра
36,5°С минус температура воздуха помещения
в момент наблюдения; 0,2 и 0,4 – эмпирические
коэффициенты;

Обозначения
в формуле те же, что и в первой; 0,13 и 0,47
– эмпирические коэффициенты.

П
р и м е р. Фактор кататермометра 454, время
охлаждения 62с, температура воздуха в
момент исследования 12°С . Индекс равняется
454 / 62=7,32, величина Н
/ Q=0,298,
или округленно 0,3.

Подставив эти
величины в формулу для скоростей меньше
1 м/с, получаем:

Для
упрощения расчетов пользуются приложением
3, в котором по величине Н / Q
находят скорость движения воздуха.

Занятие 4.ОПРЕДЕЛЕНИЕ ЕСТЕСТВЕННОЙ И ИСКУССТВЕННОЙ
ОСВЕЩЕННОСТИ.

Определение
естественной и искусственной освещенности.

В проектной и
строительной практике животноводческих
и подсобных помещений применяют два
вида нормирования естественной
освещенности– геометрическое и
светотехническое.

Геометрическое
нормирование устанавливает отношение
площади световых предметов (остекления)
к площади пола освещаемого помещения,
или световой коэффициент (СК).

П
р и м е р. Площадь пола в помещении 1080
м2.
Суммарная площадь стекол 90 м2.
1080:90=12. В данном случае световой коэффициент
(СК) равен 1:12.

Этот
способ нормирования и контроля
освещенности весьма прост, но неточен.
Геометрический способ нормирования
освещенно­сти не учитывает многие
важные моменты: световой климат местности,
отраженный свет от потолка, ориентацию
окон по сторонам света, затемняющее
влияние противостоящих помещений и
света, конструктивные особенности
здания.

Большинству людей термометры известны как приборы для измерения температуры тела, однако эти устройства выпускаются и для другого предназначения – измерения температуры в помещениях промышленного назначения и определенных технологических процессов. В настоящее время существует огромное количество термометров: ртутные, электроконтактные, спиртовые, дистанционные и многие другие, но наиболее востребованными являются электронные термометры, предназначенные для того, чтобы контролировать температуру в подсобном помещении. Обычный ртутный термометр, в отличие от электронного термометра, не удобен в использовании, так как он не позволяет измерять температуру дистанционно. Электронные модели могут работать на расстоянии в сотни метров, при этом в контролируемом помещении располагается только небольшой по размерам термочувствительный датчик.

Приборы используются во многих технологических процессах в промышленности: строительной, пищевой, аграрной, нефтегазовой, а также в гидрометеорологии, в энергетике и сельском хозяйстве для:

• контроля температуры в производственных закрытых и жилых помещениях;
• проверки степени нагрева сыпучих, жидких и вязких продуктов, газов и многого другого.

Электронные термометры различаются по назначению (к примеру, существует термометр для бетона, для почвы, для воды и т.п.), а также по размерам (компактные, мини, карманные и т.д.). Они позволяют произвести быстрые и максимально точные измерения, не представляя опасности в случае повреждения.

Принцип работы

Электронные измерители температуры имеют несложный принцип работы. Он основан на физических функциях проводника, изменяющего уровень электрического сопротивления при различных температурах. Показатели измерения, которые производит прибор, демонстрируются на светодиодном или жидкокристаллическом дисплее. Электронные термометры измеряют температуру в диапазоне от –50 до +100 градусов по Цельсию. Для обеспечения автономной работы данных приборов применяются элементы питания в виде стабильного напряжения (благодаря включению батареи в цепь).

Электронные термометры в компании «ЭКСИС»

Компания «ЭКСИС» предлагает приобрести следующие модели электронных термометров:

• Электронный термометр ИТ-17 – портативный микропроцессорный прибор, работа которого основана на программном обеспечении, то есть с возможностью считывать показания. Данный термометр электронный со щупом имеет жидкокристаллический индикатор в эргономичном корпусе.
• Электронный термометр HI – устройство, обеспечивающее сверхточные измерения температуры в широком диапазоне с малым временем отклика. Данная модель имеет температурный датчик, изготовленный из нержавеющей стали, и электронный измеритель в одном корпусе, а также фронтально расположенный дисплей. Электронный термометр HI используется при анализе газов, жидкостей, замороженных и полутвердых материалов, снабжен функцией самодиагностики.
• Электронный термометр мини 0560 – быстродействующий погружной и проникающий прибор, который идеально подходит для измерений температуры воздуха, жидкостей, сыпучих или мягких субстанций. Имеет достаточно большой дисплей для своего компактного размера, благодаря которому данные с легкостью считываются.
• Электронные термометры Testo – широкий выбор устройств, предназначенных для измерения температур практически для всех отраслей промышленного применения от всемирно известной компании. Такие приборы имеют несъемный датчик или комплектуются сменными измерительными зондами, у которых в качестве сенсора используются термопары, платиновые сенсоры сопротивления или терморезисторы. Различия между моделями заключаются в допускаемой погрешности и диапазоне измеряемых температур.
• Электронный термометр Checktemp – устройство для измерения температуры газообразной, жидкой и твердой среды, а также сыпучих материалов. Щуп данной модели изготовлен из твердой стали и позволяет без труда проникать в плотную среду. Результаты измерений отображаются на большом жидкокристаллическом дисплее. Функция Cal-Check позволяет проверить работу электронного термометра, гарантируя высокую точность.

Компания «ЭКСИС» не только осуществляет производство и реализацию электронных термометров, но и производит их гарантийный ремонт, а также Госпроверку. Наши специалисты помогут Вам подобрать прибор, удовлетворяющий всем требованиям Вашего технологического процесса, и предоставят подробную консультацию по интересующему вопросу.

Современное приборостроение предлагает широкий ассортимент измерителей температуры – приборы имеют разнообразную конфигурацию, принцип действия и сферы эксплуатации. Профессиональные и точные термометры незаменимы практически в любом направлении деятельности: их используют для контроля климатических показателей, при исследовании состояния материалов, оценке свойств веществ. Термометры также востребованы в быту и повседневной жизни, но особое распространение они получили в промышленности и науке.

Применение термометров в промышленности и лабораториях

В промышленных отраслях, таких как металлургия, целлюлозно-бумажное производство, земледелие, фармацевтика, животноводство, термометры необходимы для измерения температуры:

• жидкостей;
• растворов;
• газов;
• твердых тел;
• поверхностей;
• сыпучих материалов;
• расплавов и т. д.

Профессиональные термометры особенно востребованы на производствах, где необходим контроль температуры сырья, технологического процесса или оценка свойств готовой продукции. К таким объектам относятся предприятия по изготовлению продуктов питания, химические и металлургические заводы, сельскохозяйственные организации и т. д. Контролировать технологические процессы также необходимо и в условиях лабораторных испытаний. Термометры находят применение в лабораториях контроля качества, эколого-аналитических центрах, технологических отделениях предприятий.

В каждой сфере деятельности востребованы определенные типы термометров. Эти измерители различаются по принципу действия и сфере применения.

Принцип действия измерителей температуры

В основе измерения температурных параметров могут лежать различные физические процессы. В зависимости от методики измерений все типы термометров делятся на 2 класса: контактные и бесконтактные.

1. Контактные термометры – принцип действия таких приборов основывается на необходимости теплового контакта между датчиком термометра и средой, температура которой измеряется. Термометр с датчиком подходит для работы с газообразными средами, жидкостями, твердыми или сыпучими продуктами;

Контактные термометры по принципу измерения подразделяются на:

• термометры сопротивления – фиксируют электрическое сопротивление веществ, изменяющееся в зависимости от изменения температуры окружающей среды. Термометр сопротивления состоит из чувствительного элемента и наружной (защитной) арматуры. В качестве материала для чувствительного элемента используют медь и платину. Эти материалы выбраны потому, что на их сопротивление заметно влияет изменение температуры окружающей среды (большой температурный коэффициент сопротивления). Термометры сопротивления часто используют в системах мониторинга и оповещения;
• электронные термопары – предназначены для измерения термоэлектродвижущей силы, возникающей под действием сгенерированного тока;
• манометрические – измерения основываются на зависимости температуры от давления газов, давление жидкости или газа меняется при изменении температуры. Чувствительным элементом в таких приборах служит термобаллон, который соединяется с манометром;

2. Бесконтактные – это такие термометры, для измерения которыми нет необходимости в тепловом контакте среды и прибора, а достаточно измерений собственного теплового или оптического излучения измеряемого объекта.

Бесконтактные термометры по принципу измерения подразделяются на:

Классификация термометров по исполнению

В зависимости от материалов, которые применяются в измерительном приборе, термометры бывают:

• жидкостными – выполняются в виде корпуса с жидкостью, которой свойственно температурное расширение (чаще всего используют ртуть или спирт). Колба с жидкостью оснащается измерительной шкалой. По ней отслеживается движение жидкости, которая при нагревании расширяется, а при охлаждении сжимается;
• газовыми – принцип работы термометров похож с жидкостными, но в качестве заполняющего вещества в колбе используется инертный газ. Газообразное вещество имеет увеличенный температурный диапазон, что позволяет применять данные термометры при исследовании раскаленных материалов;
• механическими – основываются на принципе деформации спирали из металла или биметаллической ленты. Такие термометры оснащаются стрелкой и внешне напоминают циферблат часов. Наиболее часто механические термометры используют в автомобилях и специализированной технике;
• электрическими – измеряют уровень сопротивления металлического проводника (чаще медного или платинового) при разных температурах;
• термоэлектрическими – в основе высокоточных измерителей лежат два проводника, образующих спай, при нагревании которого возникает термоэлектрический ток;
• волоконно-оптическими – оптоволоконные датчики, через которые проходит световой луч, под действием температур изменяют свой объем, в это время прибор регистрирует преломление света. Математическая обработка спектрального смещения света дает информацию об измеряемой температуре.

Термометр – прибор для измерения температуры

В настоящее время трудно найти человека, который не слышал о таких

приспособлениях как термометр, лабораторные весы или песочные часы и не смог бы объяснять, для чего они предназначены.

Если раньше широко употребляемым было слово градусник, которое ассоциировалось только с ртутным термометром, то в настоящее время рынок лабораторного оборудования и измерительных приборов настолько расширился, что к слову термометр присоединяют еще одно слово, определяющее его тип или принцип действия: молочный, технический, керосиновый, для воды, оконный, газовый, оптический, инфракрасный, термополоски. Разнообразие данного изделия можно найти практически в любой аптеке, но разобраться в них и выбрать наиболее подходящий достаточно непросто, так как каждая модель наряду со своими преимуществами обладает и рядом недостатков.

Определение и применение

Термометр – это прибор для измерения температуры тела, воды, почвы, воздуха и др.. Принцип действия основан на свойстве жидкости расширятся под действием тепла. В связи с тем, что прибор измерения температуры неприхотлив в использовании, он часто применяется как в технической области и лабораторной практике, так и в быту. На сегодняшний день существует большое количество разновидностей такого измерительного оборудования, отличающиеся по способу действия, но главной их задачей является измерение температуры.

Возникновение термометра

Многие ученые трудились над изобретением термометра. Однако основы современного измерения температуры заложил в 1592 г. Галилео Галилей. Конструкция его прибора была очень проста. Термоскоп-термометр показывал только изменение степени нагретости тела. А отсутствие шкалы делало его несовершенным из-за невозможности определить точное температурное значение. В начале XVIII века немецкий ученый Фаренгейт впервые изобрел современный измерительный прибор – ртутный термометр со стандартной шкалой. Позже Цельсий установил константы точки тающего льда и кипящей воды.

Виды термометров

Современный рынок лабораторного оборудования и приборов настолько велик, что перечислить и разобраться в них не так уж просто. Однако такое разнообразие помогает найти наиболее подходящий вариант термометра:

– жидкостный – самый распространенный вид, основанный на тепловом расширении химических реактивов (ртути, керосина, этилового спирта, пентана, толуола и т. д.). По сравнению с другими термометрами, ртутный имеет больше преимуществ, благодаря достоинствам используемого химического вещества. Он точно определяет температуру тела, долговечен, легко стерилизуется и имеет невысокую стоимость. Ртутный градусник (наиболее частое название) обладает наибольшей точностью определения температуры, погрешность которого составляет около 0,1 °C. Однако хрупкое лабораторное стекло и ядовитая начинка представляют опасность для человека при его неосторожном использовании;

– механический – аналогичен жидкостному по принципу действия и применяется для автоматического регулирования температуры и электрической сигнализации;

– электронный или цифровой – сконструирован на основе встроенного датчика,

где данные выводятся на дисплей. Кром того, в таких моделях могут быть предусмотрены такие функции, как хранение в памяти последних результатов, подсветка, звуковые сигналы, сменная шкала «Цельсий-Фарентейт». Однако такой прибор имеет ряд серьезных недостатков: невозможность стерилизовать, высокая степень погрешности и немалая стоимость;

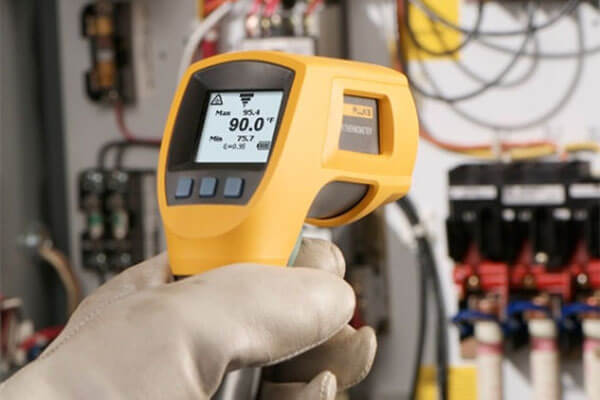

– инфракрасный (пирометр) представляет собой достаточно новую разновидность данного прибора. Измерения осуществляются благодаря наличию чувствительного элемента, способного считать данные инфракрасного излучения тела, результаты которого выводятся на дисплей. Определение температуры такими градусниками происходит в течение 2-15 секунд. Отсутствие непосредственного контакта с человеком – наибольшее преимущество данного вида, так как это позволяет измерять температуру в нестабильных ситуациях (спящим больным, капризным детям и т.д.).

Где купить качественные измерительные приборы для различных предназначений?

Термометр, как один из наиболее часто используемых приборов, следует покупать в аптеке или специализированном магазине, в таком, как например: online магазин химических реактивов Москва розница и опт «Прайм Кемикалс Групп». Он специализируется на продаже химических реактивов, лабораторного оборудования и приборов, лабораторной посуды из стекла и других материалов. Весь товар сертифицирован и соответствует ГОСТ стандартам. На нашем сайте можно купить весы лабораторные, аналитические весы, весы электронные лабораторные, термометр и ареометр цена которых самая приемлемая на современном фармацевтическом рынке.

“Prime Chemicals Group” – надежное оснащение европейского качества!

Измерение
температуры основано на физических
свойствах тел, связанных определенной
зависимостью с температурой. Наиболее
широко используются следующие свойства:
тепловое расширение тел, газов, паров
и жидкостей; электрическое сопротивление
проводников; термоэлектродвижущая
сила; энергия излучения нагретых тел.

При
наладочных работах по вентиляции
температура газов и жидкости в пределах
от —40 до +60° С измеряется тарированными
жидкостными термометрами с ценой деления
не более 0,5° С. При температурах свыше
60° С допускается применять термометры
с ценой деления 1°С. Температуру воздуха
и газов при составлении балансов по
теплу и влаге, а также при лабораторных
исследованиях измеряют тарированными
термометрами с ценой деления не более
0,2° С.

Жидкостные
стеклянные термометры. Принцип действия
термометров основан на объемном
расширении жидкости, заключенной в
закрытом стеклянном резервуаре. Резервуар
соединяется с капилляром, имеющим малый
внутренний диаметр. При нагревании
резервуара жидкость увеличивается в
объеме и поднимается вверх по капилляру.
По высоте столбика жидкости в капилляре
можно судить об измеряемой температуре.
Чем тоньше капилляр, по сравнению с
резервуаром, тем чувствительнее
термометр.

Рабочей
жидкостью в термометрах служат обычно
ртуть и органические жидкости.
Ртутно-стеклянные термометры используются
для измерения температуры в пределах
от —30 до +500°С Термометры с органическими
жидкостями называются низкотемпературными,
в них применяют этиловый спирт до —130°С;
толуол до —90° С; петролейный эфир до
—130° С и пентан до —190° С.

Ртутные
стеклянные термометры разделяют на
палочные и с вложенной стеклянной
шкалой. Палочный термометр представляет
собой толстостенную капиллярную трубку
из термостойкого стекла или кварца, на
который нанесены деления шкалы. При
наблюдении сквозь толщу стекла капилляр
представляется значительно увеличенным
и столбик жидкости хорошо виден, несмотря
на очень малый действительный размер
капилляра. Резервуар со ртутью у палочных
термометров имеет наружный диаметр,
одинаковый с наружным диаметром
капиллярной трубки. Палочные термометры
обладают высокой точностью и применяются
в основном для лабораторных измерений.

Стеклянные
термометры с вложенной шкалой отличаются
тем, что капиллярная трубка имеет
небольшой наружный диаметр, а деления
шкалы нанесены на плоскую пластинку из
молочного стекла, расположенную сзади
капиллярной трубки. Шкала и капилляр
заключены в стеклянную оболочку,
припаянную к резервуару.

Термометр
с ртутным заполнением может быть снабжен
электрическими контактами, которые
замыкаются ртутными столбиками. Такие
термометры называются контактными или
термосигнализаторами. Один из контактов
впаян в нижней точке капилляра и всегда
соприкасается с ртутью. Этот контакт
обычно выполнен из платины, так как
платина имеет такой же температурный
коэффициент, что и термометрическое
стекло.

Другие
контакты впаивают в капилляр на
определенных отметках шкалы или контакт
изготавливают подвижным. В качестве
подвижного рабочего контакта
термосигнализатора применяют тонкую
вольфрамовую проволоку и располагают
ее внутри капилляра. Контакт перемещается
с помощью передвигающейся по винту
овальной гайки, заключенной в овальную
трубку. Винт вращается подковообразным
постоянным магнитом, который установлен
на колпачке в верхней части термометра.

Шкала
термометра справедлива, когда глубина
его погружения равна высоте столбика
измерительной жидкости. При этом
жидкость, находящаяся в резервуаре и
капилляре, имеет температуру измеряемой
среды. Если столбик жидкости выступает
над уровнем погружения термометра, то
температура выступающей части будет
отличаться от температуры измеряемой
среды: Следовательно, выступающий
столбик дополнительно удлиняется или
укорачивается в зависимости от температуры
окружающей среды. Поправку к показаниям
термометра на температуру выступающего
столбика подсчитывают по формуле

Метастатический
термометр с меняющимися пределами шкалы
предназначен для измерения температуры
с повышенной точностью. Измерение
производится в интервале, не превышающем
5° С в любом участке шкалы от —20 до +150°
С. Чтобы изменить пределы измерения
отливают часть ртути из капилляра в
сифонообразный вспомогательный
резервуар.

Термометр
относится к числу стеклянных ртутных
термометров со вложенной шкальной
пластиной.

Термометр
имеет рабочую шкалу 5° Сс ценой деления
0,01° С и вспомогательную шкалу от —20 до
+150° С с ценой деления 5° С. На вспомогательной
шкале устанавливают нижний предел
температуры, от которого производят
отсчет по рабочей шкале.

Основная
допустимая погрешность термометра
±0,015° С. Температуру измеряют, погрузив
термометр в измеряемую среду на постоянную
величину до начала делений шкалы.

Стержневой
термометр-дилатометр состоит из трубки
и стержня, изготовленных из разных
материалов. Стержень расположен внутри
трубки. Один конец его жестко закреплен
ко дну трубки. Трубка и стержень удлиняются
при нагревании на различную длину.
Изменение соотношения их длины
характеризует температуру нагрева.

Стержневые
термометры применяют главным образом
в качестве сигнализаторов и регуляторов
температуры, а также в системах
пневмоавтоматики. При заданных значениях
температуры они замыкают или размыкают
электрические контакты, включаемые в
электрические цепи.

Биметаллический
термометр имеет чувствительный элемент
в виде плоской или спиральной пружины,
спаянной из двух разнородных пластин.
Пластины изготавливают из металлов с
разными коэффициентами температурного
расширения. При нагревании обе пластины
удлиняются и пружина изгибается в
сторону металла с меньшим температурным
коэффициентом. По величине изгиба судят
о температуре нагрева. Биметаллический
термометр применен в термографе.

Термограф
М-16А предназначен для непрерывного
измерения и регистрации температуры
воздуха. Чувствительной частью прибора
является изогнутая биметаллическая
пластина 9, изменяющая свою кривизну в
зависимости от температуры. Один конец
пластины закреплен, а другой — системой
рычагов связан со стрелкой 4. На конце
стрелки, установлено перо 10 в виде
ковшичка, в которое заливаются специальные
медленно сохнущие чернила. Перо
вычерчивает кривую изменения температуры
на диаграммной ленте, закрепленной на
барабане 2 с помощью лентодержателя
3.

Барабан
вращается под действием помещенного в
него часового механизма. В зависимости
от модификации прибора барабан делает
1 оборот в сутки (суточный термограф)
или в неделю (недельный). Часовой механизм
заводится ключом.

В
зависимости от применяемой шкалы на
диаграммной ленте прибором измеряют
температуру в следующих диапазонах: от
—40 до +30° С; от —30 до +40° С; от —20 до +50°
С. Прибор регулируется винтом 8,
перемещающим закрепленный конец
чувствительной пластины. При этом перо
устанавливают на нужное деление выбранной
шкалы, соответствующее температуре
измеряемого воздуха в данный момент.

В
приборе предусмотрен отметчик времени.
Он дает возможность, не открывая крышки
корпуса прибора, отмечать время наблюдений
на диаграммной ленте. При нажатии
наотметчик времени перо поднимается и
делает вертикальную отсечку.

Чтобы
отвести стрелку с пером от барабана
часового механизма для прекращения
записи и снять барабан при смене
диаграммной ленты, поворачивают рычаг
5 до упора в направлении на себя. Опустить
перо на поверхность барабана можно
поворотом этого рычага до упора в
обратном направлении. Основная плата
прибора И, на которой смонтированы все
узлы и механизмы, прикреплена к основанию
корпуса 1. Чувствительная часть термографа
защищена от механических повреждений
защитными дугами 7 и крышкой 6.

Для
измерения температуры воздуха в рабочей
зоне помещения термометры устанавливают
по возможности на высоте 1,5 м от пола,
вдали от холодных наружных ограждений
и оборудования, излучающего тепло, и
вне зоны действия приточных струй н
солнечных лучей. Резервуары термометров
должны свободно омываться воздухом.
Измерять температуру воздуха вблизи
горячих или холодных поверхностей
следует аспирационными психрометрами,
резервуары термометров которых защищены
от воздействия тепловой радиации.

Температура
наружного воздуха измеряется термометрами,
которые должны быть защищены от
непосредственного воздействия солнечных
лучей и атмосферных осадков. Температуру
воздуха в воздуховодах рекомендуется
измерять термометрами, вводимыми внутрь
воздуховодов через специальное отверстие
или лючки. При разрежении в воздуховоде
необходимо исключить подсос воздуха
через отверстия или лючки.

Места
измерения температуры воздуха в
воздуховодах выбирают с учетом следующих
требований:

термометры
не должны подвергаться вибрации и
тряске;

на
показания термометров не должно оказывать
влияние лучистое тепло от теплообменников
и должно быть исключено попадание капель
воды или другой жидкости на термометр
при замерах после камер орошения.

Показания
термометров следует снимать не ранее
чем через 5 мин после их установки, причем
не следует дотрагиваться до резервуара
термометра руками, дышать на него,
освещать спичками. При необходимости
наблюдения за температурой воздуха в
помещении в течение суток или более
длительного времени следует использовать
самопишущие приборы — термографы,
электронные самопишущие многоточечные
и одноточечные с термометрами
сопротивления.

Температура
поверхностей измеряется термощупами
или поверхностными термопарами.

Полупроводниковые
термометры типа ЭТП-IA, ЭТП-2А и ЭТП-М
предназначенные для измерения температуры
в производственных и лабораторных
условиях, разработаны и изготавливаются
экспериментальной базой Уральского
ПромстройНИИпроекта

Приборы
ЭТП-IA и ЭТП-2А работают с датчиками трех
типов

Датчик
I служит для измерения температуры
поверхностей металлических строительных
конструкций и ограждений, нагревателей
отопительно-вентиляционных систем,
трубопроводов котельных и холодильных
установок, корпусов и деталей электромашин
и другого технологического оборудования.
Терморезистор 1 датчика плотно обмотан
неизолированной медной проволокой 2,
припаян к контактному колпачку 3 и
помещен в колодку 4, которая поджимается
пружиной 5, что обеспечивает надежный
тепловой контакт с измеряемой поверхностью.

Датчик
II предназначен для измерения температуры
неагрессивных жидкостей, растворов,
сыпучих материалов, влажных газовых
сред. Датчик состоит из герметичной
трубки 6, внутри которой помещен
терморезистор 1.

Датчик
III применяется для измерения температуры
неагрессивных газовых и воздушных сред
нормальной влажности. Датчик состоит
из перфорированной трубки 7 с терморезистором
1, расположенным внутри.

В
приборе ЭТП-М применен один датчик с
тремя сменными насадками, позволяющими
производить все вышеуказанные измерения.

Все
элементы и узлы приборов смонтированы
на жесткой панели и помещены в защитный
корпус с крышкой, в которой размещены
датчики. В специально предусмотренной
кассете в корпусе прибора устанавливается
батарея питания.

На
лицевой панели приборов расположены
стрелочный индикатор, переключатель
поддиапазонов, переключатель рода
работы, переменный резистор установки
рабочего напряжения, выключатель
питающего напряжения, разъем для
включения датчиков (в приборах ЭТП-1А и
ЭТП-2А).

Порядок
работы с приборами. Вначале подключают
датчик и располагают прибор горизонтально.
Механическим корректором стрелочного
индикатора устанавливают стрелку на
нулевую отметку шкалы. Переключатель
поддиапазонов ставят на требуемый
поддиапазон измерения. Переключатель
рода работы включают в положение
«контроль» и подключают питание прибора.
Ручкой «регулирование напряжения»
устанавливают стрелку индикатора на
максимальное деление шкалы (настройку
производят после каждого переключения
поддиапазонов и при измерении периодически
контролируют). После этого переключатель
рода работы устанавливают в положение
«измерение». По шкале прибора снимают
показание при установившемся значении
тока измерителя. В приборах, шкала
измерителя которых градуирована в мка,
температуру определяют по зависимости
прилагаемой к прибору в виде графики.
Датчик прибора при измерениях устанавливают
заранее или перед включением прибора.
Поверхности в местах измерений температуры
выбирают ровные, сухие, очищенные от
грязи, краски и т. п. с минимальным
радиусом закругления (до 40 мм).

Датчик
типа I прижимают плотно, без сдвигов,
вибраций и ударов и так, чтобы его ручка
была перпендикулярна измеряемой
поверхности. Для обеспечения надежного
теплового контакта датчика с поверхностью
перед измерением температуры медный
его колпачок смазывают техническим
вазелином или маслом.

Датчик
типа II погружают в жидкость или сыпучую
среду на полную глубину, сохраняя
расстояние между низом ручки и уровнем
жидкости не менее 5 мм. При окружающих
температурах ниже 10° С измерения проводят
дистанционно, чтобы сохранить температуру
прибора в пределах 10—35° С.

Аспирационныйэлектротермометр
конструкции ГПИ Проектпромвентиляция
предназначен для дистанционного
измерения температуры воздуха в диапазоне
от —15 до +125° С. Электротермометр состоит
из измерительного прибора и датчика.
Датчик соединен с измерительным
прибором соединительным шнуром.
Чувствительным элементом 1 датчика
температуры является медная проволока
диаметром 0,05 мм, спирально намотанная
на каркас из натянутых нитей. Сопротивление
чувствительного элемента при температуре
0° С составляет 100 Ом. Чувствительный
элемент закрыт внутренним 2 и наружным
3 цилиндрическими экранами. Экраны
изготовлены из листового металла с
последующим никелированием и полировкой.

Из
окружающей среды воздух просасывается
электровентилятором 5 через щели 4
наружного и внутреннего экранов и
попадает на датчик, изменяя его температуру
и сопротивление. Сопротивление датчика
измеряется неуравновешенным мостом
постоянного тока.

Прибор
имеет три поддиапазона измерения
температуры: от —25 до +25° С; от 25 до 75° С
и от 75 до 125° С, которые переключаются
переключателем п. rij (рис. 11.28). Питание
измерительного моста осуществляется
от одной батареи КБС-Л-0,5, электродвигатель
вентилятора питается от двух батарей
того же типа, соединенных параллельно
или трех элементов типа «Марс», соединенных
последовательно.

Для
подготовки электротермометра к работе
датчик подсоединяют к измерительному
прибору и корректируют питающее
напряжение моста, для чего:

переключатель
диапазонов Hi устанавливают в положение
II поддиапазона, а переключатель П2 —
в положение К (коррекция);

переменным
резистором R& стрелку измерительного
прибора совмещают с красной риской на
шкале показывающего прибора. Коррекцию
питающего напряжения проводят через
30—35 мин работы прибора.

Для
измерения температуры воздуха датчик
располагают в точке измерения, затем
выключателем Вк! включают электродвигатель
вентилятора, переключатель Пгпереводят
в положение «И» (измерение). Если стрелка
показывающего прибора «зашкаливает»
влево, переключатель переводят на более
низкий поддиапазон измерения, если
вправо — на ботее высокий. Когда стрелка
перестанет двигаться, т. е. чувствительный
элемент датчика примет температуру
окружающего его воздуха, записывают
показания прибора в относительных
делениях. Затем по тарировочному графику
или таблице переводят деления в абсолютное
значение температуры.
